1 ENERGETICKÝ AUDIT Objekt č. 14 /administratívno-prevádzková budova Ústav na výkon trestu odňatia slobody a Ústav na výkon väzby Mierové námestie 1, Ilava SPRACOVATEĽ: NOVACO s.r.o. ENERGETICKÝ AUDÍTOR: Ing Richard Prokypčák DÁTUM: MAREC 2017

2 Obsah Úvod Identifikačné údaje Žiadateľ Spracovateľ energetického auditu Predmet energetického auditu Základné údaje o predmete energetického auditu Identifikácia predmetu energetického auditu Opis súčasného stavu Popis výstavby a konštrukcií Systém vykurovania a prípravy teplej vody Osvetlenie Základné údaje o energetických vstupoch a výstupoch Tepelnotechnické posúdenie obalových stavebných konštrukcií, energetické hodnotenie Normy, smernice, vyhlášky Miestne a normalizované klimatické podmienky Zhodnotenie obalových konštrukcií objektu Pevné stavebné konštrukcie Otvorové konštrukcie Celkové hodnotenie obalových konštrukcií objektu Potreba tepla na vykurovanie Hodnotenie budovy z hľadiska potreby tepla na vykurovanie Návrh opatrení na zníženie spotreby energie obnovou budov stavebnými úpravami obnovou energetických a technologických zariadení, osvetlenia a ich ekonomické a environmentálne hodnotenie

3 6.1 Zateplenie obvodových stien a zateplenie strešného plášťa Výmena otvorových konštrukcií Inštalácia termoregulačných ventilov na vykurovacích telesách a hydraulické vyváženie vykurovacej sústavy objektu Výmena svetelných zdrojov a svietidiel Fotovoltika Environmentálne hodnotenie Doporučený návrh opatrení na uskutočnenie významnej alebo hĺbkovej obnovy budovy a významnej obnovy technického a technologického zariadenia a osvetlenia budovy Energetické hodnotenie budovy so zohľadnením predpokladaného stavu po realizácií stavebných úprava navrhovanej obnovy technického a technologického zariadenia a osvetlenia budov Záver Sumarizačný list energetického auditu Prílohy Výpočet súčiniteľov prechodu tepla obvodových, strešných a otvorových konštrukcií pre súčasný stav Výpočet súčiniteľov prechodu tepla obvodových, strešných a otvorových konštrukcií po opatreniach Výpočet solárnych ziskov Fotodokumentácia objektu Záznam o odovzdaní a prevzatí písomnej správy Potvrdenie o zápise do zoznamu energetických audítorov

4 Zoznam tabuliek Tabuľka 1 Lokalizácia predmetu energetického auditu... 9 Tabuľka 2 Technické a geometrické parametre budovy Tabuľka 3 Prevádzkový režim budovy Tabuľka 4 Svietidlá Tabuľka 5 Energetické vstupy a náklady na energie Tabuľka 6 Počty vykurovacích dní a priemerná vonkajšia teplota Tabuľka 7 Klimatické podmienky Tabuľka 8 Zoznam pevných stavebných konštrukcií Tabuľka 9 Zoznam typov otvorových konštrukcií Tabuľka 10 Hodnotenie priemerného súčiniteľa prechodu tepla podľa STN Tabuľka 11 Výpočet potreby tepla na vykurovanie Tabuľka 12 Hodnotenie budovy podľa STN Tabuľka 13 Ekonomické hodnotenie opatrenia výpočet potreby tepla na vykurovanie Tabuľka 14 Zoznam pevných stavebných konštrukcií po opatreniach Tabuľka 15 Ekonomické hodnotenie opatrenia zateplenie obvodových stien a strešného plášťa Tabuľka 16 Zoznam typov otvorových konštrukcií po opatreniach Tabuľka 17 Investičné náklady na realizáciu opatrení merania, riadenia a regulácie spotreby energie.. 26 Tabuľka 18 Návrh výmeny svetelných zdrojov a svietidiel Tabuľka 19 Ekonomické hodnotenie opatrenia výmena svetelných zdrojov a svietidiel Tabuľka 20 Parametre pre fotovoltickú elektráreň Tabuľka 21 Hodnotenie redukcie CO Tabuľka 22 Hodnotenie budovy podľa STN po opatreniach Tabuľka 23 Celkové ekonomické zhodnotenia návrhu opatrení Tabuľka 24 Výsledné hodnotenie globálneho ukazovateľa primárnej energie

5 Tabuľka 25 Zatriedenie budovy do príslušnej energetickej triedy Tabuľka 26 Sumarizačný list energetického auditu Tabuľka 27 Výpočet súčiniteľov prechodu tepla netransparentných konštrukcií pre súčasný stav Tabuľka 28 Výpočet súčiniteľov prechodu tepla transparentných konštrukcií pre súčasný stav.. 39 Tabuľka 29 Výpočet súčiniteľov prechodu tepla netransparentných konštrukcií po opatreniach Tabuľka 30 Výpočet súčiniteľov prechodu tepla transparentných konštrukcií po opatreniach Tabuľka 31 Solárne tepelné zisky Zoznam grafov Graf 1 Porovnanie vypočítanej mernej potreby so skutočnou spotrebou tepla na UK Zoznam obrázkov Obrázok 1 Situačná mapa administratívno-prevádzkovej budovy Obrázok 2 Budova časť B - JZ pohľad Obrázok 3 Budova časť B - JZ pohľad Obrázok 4 Budova časť A - JZ pohľad Obrázok 5 Budova časť A Obrázok 6 Budova časť A Obrázok 7 Budova časť B Obrázok 8 Budova časť B Obrázok 9 Budova časť B Obrázok 10 Budova časť B Obrázok 11 Budova časť B Obrázok 12 Kotolňa typy kotlov Obrázok 13 Kotolňa technické zariadenie

6 Obrázok 16 Budova A - sklobetónová konštrukcia Obrázok 17 Budova B - vykurovacie teleso Obrázok 18 Svietidlá Obrázok 20 Dverné konštrukcie Obrázok 22 Budova A - Garáž Obrázok 23 Budova B - Garáž

7 Úvod Energetický audit Objektu č. 14 Garáže a ubytovňa v správe Ústavu na výkon trestu odňatia slobody a Ústavu na výkon väzby Ilava bol vypracovaný v zmysle zákona č. 321/2014 Z. z. o energetickej efektívnosti a o zmene a doplnení niektorých zákonov. Energetický audit slúži na posúdenie súčasných technických systémov v posudzovanom objekte, tepelno-technických vlastností stavebných konštrukcií, návrh opatrení zameraných na významnú obnovu budovy alebo hĺbkovú obnovu budovy. Tiež opatrení na rekonštrukciu a modernizáciu technických systémov, stanovenie potenciálu úspor energie a na ich ekonomické a environmentálne hodnotenie. Energetický audit bol zhotovený v súlade s odporúčaniami na vypracovanie spracovanými Slovenskou inovačnou a energetickou agentúrou. Energetický audit je duševným vlastníctvom spracovateľa spoločnosti NOVACO s.r.o. 7

8 1 Identifikačné údaje 1.1 Žiadateľ Názov: Zriadený na základe: Právna forma: Adresa: V zastúpení: Kontaktné osoby Ústav na výkon trestu odňatia slobody a Ústav na výkon väzby Zriaďovacej listiny Ministerstva spravodlivosti Slovenskej republiky, č. GR ZVJS-183/ , zo dňa 31. januára 2001 Rozpočtová organizácia Ministerstva spravodlivosti SR Mierové námestie 1, Ilava Mgr. Róbert Mudronček riaditeľ Ing. Peter Fürstenzeller, Ing. Peter Matuščin Telefón: 042/ ustavil@zvjs.sk IČO: DIČ: Spracovateľ energetického auditu Názov: NOVACO s. r. o. Právna forma: Adresa: Štatutárny zástupca: Kontaktná osoba: Spoločnosť s ručením obmedzeným Prievozská 1307/9, Bratislava Ing. Richard Prokypčák Ing. Richard Prokypčák Telefón: 02/ novaco@consultant.com IČO: DIČ: Energetický audítor: Ing, Richard Prokypčák, nar Adresa trvalého bydliska: Jaskový rad 97/A, Bratislava 8

9 2 Predmet energetického auditu 2.1 Základné údaje o predmete energetického auditu Na zistenie súčasného stavu predmetu energetického auditu boli použité tieto nástroje: osobná obhliadka na mieste, kontrolné merania, projektová dokumentácia, pôdorysy troch podlaží, rez budovy a legenda miestností na každom podlaží, fotodokumentácia objektu a technických zariadení objektu, konzultácie s povereným správcom objektu, údaje o reálnej spotrebe a skutočných nákladoch na teplo v období rokov 2014, 2015 a Identifikácia predmetu energetického auditu Predmetom energetického auditu je Objekt č. 14, Garáže a ubytovňa (administratívnoprevádzková budova). Tabuľka 1 Lokalizácia predmetu energetického auditu Ulica, číslo Mierové námestie 1 Obec Ilava Okres Ilava Kraj Trenčiansky kraj Cieľom energetického auditu je zhodnotenie aktuálnych tepelno-technických vlastností budovy a jej posúdenie z pohľadu energetickej náročnosti s dôrazom na identifikáciu potenciálu úspory energie. Súčasťou energetického auditu je aj návrh efektívnych opatrení, ktoré vedú k maximalizácii úspor energie a k zníženiu energetickej náročnosti objektu. 9

10 Obrázok 1 Situačná mapa administratívno-prevádzkovej budovy 10

11 3 Opis súčasného stavu Pôdorys objektu tvoria dva vzájomne prepojené vo vnútri výškovo nerovnomerné obdĺžniky. Na I. NP sa nachádzajú garáže, dielňa, sklady, kancelárie, sociálne zariadenia. Na II. NP sa nachádzajú dve kultúrne miestnosti, izby, kancelárie a sociálne zariadenia. Na III. NP sú kancelárie, šatne a sociálne zariadenia. Zvislé konštrukcie obvodového plášťa: nosné steny sú vymurované z tehly a pórobetónových tvárnic hr. 440 mm na maltu vápennú (časť objektu malých garáží, veľkej kultúrnej miestnosti a kancelárií) a hr. 300 mm (časť objektu nad veľkými garážami nadstavba ubytovne, šatne). Stropy sú zo stropných dosiek Spiroll. Výplne otvorov: okná drevené zdvojené, dvere drevené, oceľové a plastové, garážové brány veľké plechové nezateplené, malé lamelové plastové zateplené. Strecha nad celým objektom je sedlová vytvorená z dreveného krovu, na ktorom je položená betónová krytina PEKA. V časti šatní je vytvorených 14 vikierov s plastovými oknami s izolačným dvojsklom. Krov je zhotovený z drevených hranolov, z vnútornej strany zateplený izolačnými doskami Nobasil len v časti šatní. Vzhľadom na rôzne stavebné materiály bolo potrebné pristúpiť v audite k rozdeleniu budovy na časť A, ktorej základom obvodového plášťa je tehla a na časť B, ktorej obvodová stena je tvorená z pórobetónových tvárnic Otvorové konštrukcie sú riešené zdvojenými oknami s dreveným rámom v časti A aj B, kde v časti B v hornom podlaží sa nachádzajú zdvojené okná s plastovým rámom. Okná a to hlavne drevené vykazujú značný stupeň opotrebovania a špárovej netesnosti. Tieto nedostatky spôsobujú nadmerné tepelné straty infiltráciou a to hlavne na náveterných stranách budovy. Vstupné dvere sú kombinácia atypických, oceľových s jednoduchým sklom, drevených a plastových. Tabuľka 2 Technické a geometrické parametre budovy Celková zastavaná plocha [m 2 ] A Obvod zastavanej plochy [m] P 180,7 Obostavaný vykurovaný objem [m 3 ] Vb Celková podlahová plocha [m2] Ab 3133,35 Ochladzovaná obalová konštrukcia [m 2 ] Ai

12 Faktor tvaru budovy [m -1 ] Ai/Vb 0,37 Počet nadzemných podlaží 3 Priemerná konštrukčná výška podlažia [m] hk,pr 3,15 Tabuľka 3 Prevádzkový režim budovy Počet pracovných dní v roku D 226 Počet pracovných dní v týždni d 7 Počet smien za deň d1 3 Dĺžka pracovnej doby [h] t1 8 Využitie objektu verejná budova Popis výstavby a konštrukcií Povolenie Správy zboru nápravnej výchovy Bratislava zo dňa o povolení stavby Slobodáreň a garáže Ilava. Povolenie na užívanie stavby Slobodáreň a garáže Ilava zo dňa vydané Obvodným úradom životného prostredia Ilava. Kolaudačné rozhodnutie stavby Prístavba garáží zo dňa vydané stavebným úradom ZNV SSR. Kolaudačné rozhodnutie stavby Nadstavba objektu č. 14, kanalizačná a vodovodná prípojka zo dňa vydané stavebným úradom ZNV SSR. Kolaudačné rozhodnutie akcie Rekonštrukcia strechy obj. č. 14 Ilava zo dňa vydané stavebným úradom ZVJS SR Systém vykurovania a prípravy teplej vody Objekt je pripojený na centrálny rozvod tepla z tepelne nachádzajúcej sa v priestoroch ústavu. Pre účely energetického auditu sa neposudzuje. Doporučený návrh opatrení na izoláciu vonkajších rozvodov tepla pre ÚK a rozvodu TPV ktoré by viedli k zníženiu strát z distribúcie tepla sú stručné uvedené v kapitole Osvetlenie Osvetlenie objektu je zabezpečené svietidlami detailnejšie rozpísanými v tabuľke 4. Nakoľko spotreba elektriny na osvetlenie nie je samostatne meraná, bola vypočítaná na základe odhadnutého ročného počtu prevádzkových hodín zdrojov osvetlenia, ktoré boli stanovené 12

13 z rozdielu priemernej spotreby elektriny za predchádzajúce kalendárne roky a odhadnutej spotreby elektriny ostatnými elektrospotrebičmi. Náklady na elektrinu sú vyčíslené v cenách roku Tabuľka 4 Svietidlá Druh svetelného zdroja v svietidle Príkon svietidla [W] Počet svietidiel [ks] Celkový príkon [W] Žiarovky Žiarivky Neónky Spolu: Časy využitia denného svetla td Čas využitia osvetlenia bez denného osvetlenia tn Faktor využitia denného svetla Fd Faktor obsadenosti budovy Fo Faktor konštantnej osvetlenosti Fc Spotreba elektriny [kwh] ,00 1,00 1,

14 4 Základné údaje o energetických vstupoch a výstupoch Prehľad o energetických vstupoch a nákladoch na energie za posledné 3 roky je vyčíslený v tabuľke 5. Údaje sú spracované na základe poskytnutých údajov o vyfakturovaných množstvách za jednotlivé energie od týchto dodávateľov: - Zemný plyn MET Slovakia a.s. - Elektrická energia: ENERGA Slovakia, s.r.o. Vzhľadom na to, že budova nemá vlastné meradlá spotrebovaného zemného plynu a elektrickej energie, sa použil pomerový prepočet zohľadňujúci podiel plochy posudzovanej budovy na celkovú vykurovanú plochu v Ústave na výkon trestu odňatia slobody a Ústave na výkon väzby Ilava. Počas ostatných rokov prišlo rozhodnutiami Úradu pre reguláciu sieťových odvetví k viacerým zmenám, ako napríklad zrušenie regulácie ceny za skladovanie zemného plynu a neskôr opätovné znovuzavedenie maximálnej ceny za skladovanie. Tieto zmeny znehodnocujú výpovednú hodnotu porovnania rozdelenia cien energií na regulované a neregulované zložky, a preto sme nepristúpili k takémuto porovnaniu. Tabuľka 5 Energetické vstupy a náklady na energie Kalendárny rok Zemný plyn, m³ Koeficient spalnosti kwh/m³ Zemný plyn, kwh Náklady, EUR Jednotková cena, EUR/kWh Elektrina, kwh Náklady, EUR Jednotková cena, EUR/kWh ,00 10, , ,25 0, ,00 746,93 0, ,00 10, , ,45 0, ,00 773,57 0, ,00 10, , ,77 0, ,00 721,24 0,12 14

15 5 Tepelnotechnické posúdenie obalových stavebných konštrukcií, energetické hodnotenie 5.1 Normy, smernice, vyhlášky Pri posudzovaní energetickej náročnosti a kvantifikáciu možných úspor tepla boli požité nasledovné platné tepelno-technických normy: STN EN ISO 13790, 2008 energetická hospodárnosť budov, výpočet potreby energie na vykurovanie a chladenie, STN EN ISO 13789, 2008 tepelnotechnické vlastnosti budov, merný tepelný tok prechodom tepla a vetraním, STN EN ISO 13370, 2008 tepelnotechnické vlastnosti budov, šírenie tepla zeminou, STN EN ISO , 2007 tepelnotechnické vlastnosti okien, dverí a okeníc, výpočet súčiniteľa prechodu tepla, STN EN ISO 6946, 2008 stavebné konštrukcie, tepelný odpor a súčiniteľ prechodu tepla, STN , 2013 tepelná ochrana budov, tepelnotechnické vlastnosti stavebných konštrukcií a budov, časť 2 funkčné požiadavky, STN , 2013 tepelná ochrana budov, tepelnotechnické vlastnosti stavebných konštrukcií a budov, časť 3 Vlastnosti prostredia a stavebných výrobkov. 5.2 Miestne a normalizované klimatické podmienky Pre výpočet potreby tepla na krytie strát prechodom a vetraním bola použitá dennostupňová metóda. Dennostupne sú vypočítané aritmetickým priemerom skutočných hodnôt vonkajších klimatických podmienok v okrese Ilava v období rokov Tabuľka 6 Počty vykurovacích dní a priemerná vonkajšia teplota Kalendárny rok Počet vykurovacích dní Priem. vonkajšia teplota C 4,2 6,9 4,9 Počet dennostupňov ,9 3369,6 15

16 Tabuľka 7 Klimatické podmienky normalizované hodnotenie upravené hodnotenie Vonkajšia výpočtová teplota [ o C] qe Veterná oblasť, rýchlosť vetra [ms -1 ] v - 2 Vnútorná výpočtová teplota [ o C] qi 20 14,60 Priemerná vonkajšia teplota vykurovacieho obdobia [ o C] qae 3,64 Priemerný počet vykurovacích dní: d 208 Priemerný počet dennostupňov: D 3403 Vykurovací režim budovy je premietnutý v počte dennostupňov, nakoľko vnútorná výpočtová teplota bola určená váženým priemerom na základe vykurovacej teploty využitia jednotlivých vnútorných priestorov. Pričom váhou bola plocha príslušných priestorov. Stanovené dennostupne boli použité na určenie optimálnej potreby energie na vykurovanie upraveným hodnotením. Pre výpočet potreby tepla na vykurovanie normalizovaným hodnotením boli použité normalizované vstupné údaje o vonkajších klimatických podmienkach a vnútornom prostredí budovy. Normalizované hodnotenie bolo použité len pri porovnaní merných potrieb tepla objektu podľa STN Zhodnotenie obalových konštrukcií objektu Pre zhodnotenie obalových konštrukcií bola použitá dostupná výkresová a technická dokumentácia, fotodokumentácia a vlastná obhliadka objektu. V nasledujúcich kapitolách sú popísané tepelno-technické vlastnosti jednotlivých stavebných konštrukcií. Podrobná skladba týchto stavebných konštrukcií, výpočtová hodnota tepelného odporu a výpočet súčiniteľov prechodu tepla jednotlivých stavebných konštrukcií je uvedený v prílohe Pri výpočte plôch obalových konštrukcií sú započítané len teplo výmenné plochy bez vystupujúcich konštrukcií. Vzhľadom na zanedbateľný vplyv časti obvodovej steny (tepelná strata 33 W/K) ktorá priamo prichádza do styku so zeminou, vo výške menej ako 50 cm, ako aj pre ekonomickú nevýhodnosť zateplenia tejto časti sa táto stena neposudzuje Pevné stavebné konštrukcie Súčet plôch všetkých posudzovaných pevných stavebných konštrukcií predstavuje m 2 Súčiniteľ prechodu tepla týchto stavebných konštrukcií je od 0,371 W.m-2.K l do 2,722 W.m- 16

17 2.K l. Jednotlivé typy stavebných konštrukcií sú uvedené v tabuľke č. 8. Merná tepelná strata prechodom všetkých pevných stavebných konštrukcií je 2 928,2 W.K, čo predstavuje 72 % z celkovej mernej tepelnej straty prechodom. Tabuľka 8 Zoznam pevných stavebných konštrukcií Stavebná konštrukcia Plocha [m2] Normalizovaná hodnota U podľa STN [W.m-2.K-1] Súčiniteľ prechodu tepla [W.m- 2.K-1] Maximálna hodnota U podľa STN [Wm-2K- 1] Odporúčaná hodnota U podľa STN [W.m-2.K- 1] Hodnotenie podľa STN A U Umax UN Ur1 Stena obvodová časť A 395,70 0,37 0,46 0,32 0,22 nevyhovuje Stena obvodová časť B 690,69 1,33 0,46 0,32 0,22 nevyhovuje Stena obvodová časť sklobetón 4,22 2,72 0,46 0,32 0,22 nevyhovuje Podlaha na teréne 1044,45 2,46 0,30 0,20 0,15 nevyhovuje Strop pod nevykurovaným priestorom 389,25 0, nevyhovuje Konštrukcia strechy časť B 721,62 0,12 0,46 0,32 0,22 vyhovuje Otvorové konštrukcie Súčet plôch všetkých posudzovaných typov otvorových konštrukcií predstavuje 381,04 m 2. Súčiniteľ prechodu tepla stavebných konštrukcií je od 1,9 W.m-2 K l do 5,882 W.m-2.K l. Jednotlivé typy otvorových konštrukcií sú uvedené v tabuľke 9. Merná tepelná strata prechodom otvorových konštrukcií je 1 506,4 W.K I, čo predstavuje 28 % z celkovej mernej tepelnej straty prechodom. 17

18 Tabuľka 9 Zoznam typov otvorových konštrukcií Otvorová konštrukcia Celková plocha [m2] Súčiniteľ prechodu tepla [W.m-2.K- 1] Merná tepelná strata konštrukci e [W.K-1] Normalizovaná hodnota U podľa STN [W.m-2.K-1] Odporúčané hodnoty Uo podľa STN [W.m- 2.K-1] A U A.U Uw,n Uw,r1 Hodnotenie podľa STN O1 trojtabulove 9,09 2,70 14,73 1,40 1,00 nevyhovuje O2 veľké 103,27 2,70 278,83 1,40 1,00 nevyhovuje O3 malé 1,21 2,70 0,55 1,40 1,00 nevyhovuje O7 stredné 2,50 2,70 0,55 1,40 1,00 nevyhovuje O8 kancelária 2skl. 2,61 1,90 4,96 1,40 1,00 nevyhovuje O9 kancelária 2skl. 1,34 1,90 2,55 1,40 1,00 nevyhovuje O10 menšie 1,61 2,70 4,35 1,40 1,00 nevyhovuje O11 menšie 6,10 2,70 16,48 1,40 1,00 nevyhovuje O12 menšie 2,60 2,70 7,01 1,40 1,00 nevyhovuje O13 veľké 63,86 2,70 172,42 1,40 1,00 nevyhovuje O14 stredné 1,70 2,70 4,60 1,40 1,00 nevyhovuje O15 vikierové 2skl. 13,40 1,90 25,46 1,40 1,00 nevyhovuje D1 únikové 2,68 2,30 6,17 3,00 2,50 vyhovuje D2 garážové 34,90 5,56 193,88 3,00 2,50 nevyhovuje D3 vchod. dvojkrídlové 2skl. 2,94 1,90 5,58 3,00 2,50 vyhovuje D4 vchodové 2,72 2,30 6,26 3,00 2,50 vyhovuje D5 garážové 116,15 5,88 683,22 3,00 2,50 nevyhovuje D6 garáž 5,74 5,88 33,75 3,00 2,50 nevyhovuje D7 vchodové 2 skl. 1,57 1,90 2,98 3,00 2,50 vyhovuje D8 vstupné 3,45 5,65 19,48 3,00 2,50 nevyhovuje D9 strešné 2skl. 1,59 1,90 3,01 3,00 2,50 vyhovuje Celkové hodnotenie obalových konštrukcií objektu Merná tepelná strata obalových konštrukcií vrátane mernej tepelnej straty vplyvom tepelných mostov je 4 797,24W.K I. Merná tepelná strata vplyvom tepelných mostov bola určená približne, a to na základe zvýšenia súčiniteľa prechodu tepla vyjadreného v Wm 2 K l. Hodnota tohto súčiniteľa je 0,05 Wm-2 K l v prípade spojitej tepelnoizolačnej vrstvy na vonkajšom povrchu konštrukcií a v ostatných prípadoch je 0,1 Wm 2 K l. Splnenie minimálnej požiadavky 18

19 priemerného súčiniteľa prechodu tepla všetkých obalových konštrukcií budovy podľa STN je uvedené v tabuľke 10. Tabuľka 10 Hodnotenie priemerného súčiniteľa prechodu tepla podľa STN Hodnotenie budovy podľa Vypočítaná hodnota Faktor tvaru budovy Normalizova ná hodnota Odporúčaná hodnota Cieľová odporúčan á hodnota Posúdenie podľa normy STN Priemerný súčiniteľ prechodu tepla [W/m².K] 1,590 0,37 0,53 0,35 0,24 nevyhovuje 5.4 Potreba tepla na vykurovanie Výpočet potreby tepla na vykurovanie bol vykonaný na základe výpočtu tepelných strát prechodom tepla konštrukciami a tepelných strát vetraním, ktoré boli znížené o tepelné zisky. Celková potreba energie pre krytie tepelných strát prechodom a vetraním predstavuje kwh. Na celkovej potrebe sa pokrytie tepelnej straty prechodom obalovými konštrukciami podieľa 78,78 %, podiel vetrania je 21,22 %. Celková spotreba energie je redukovaná tepelnými ziskami budovy vo výške kwh, s mierou ich využitia na úrovni 95 %. Výsledná potreba tepla na vykurovanie budovy so započítaním tepelných ziskov je kwh. Tabuľka 11 Výpočet potreby tepla na vykurovanie Merná tepelná strata vplyvom tepelných mostov [WK-1] HTM 362,70 Merná tep. strata medzi vyk. priestorom a exteriérom bez tep. mostov [WK-1] Merná tepelná strata prechodom [WK-1] HU HT =HU+ HTM 4 434, ,24 Minimálna intenzita výmeny vzduchu [h-1] nmin 0,50 Priemerná intenzita výmeny vzduchu [h-1] Merná tepelná strata vetraním [WK-1] n=max(nmin, ninf) HV = 0,264. VV 0, ,07 Merná tepelná strata [WK-1] H = HT+HV 6 089,31 Vnútorný tepelný zisk [kwh Qi ,91 Pasívny solárny zisk [kwh] QS ,71 19

20 Celkový tepelný zisk budovy [kwh] Qg = Qi+QS ,62 Faktor využitia tepelných ziskov η 0,95 Potreba tepla na krytie tepelných strát prechodom a vetraním [kwh] QT+QV ,50 Potreba tepla na vykurovanie [kwh] Qh , Hodnotenie budovy z hľadiska potreby tepla na vykurovanie Pre hodnotenie budovy z hľadiska splnenia minimálnej požiadavky na energetickú hospodárnosť budovy podľa STN boli použité klimatické údaje referenčnej vykurovacej sezóny a zohľadnený prevádzkový čas vykurovania so stanoveným vplyvom na pokles vnútornej teploty v kategórii budov - administratívna budova. Pre splnenie energetického kritéria, merná potreba tepla na vykurovanie má byť nižšia ako normalizovaná hodnota. Hodnotená budova nespĺňa energetické kritérium a z pohľadu potreby energie na vykurovanie sa zaradí do energetickej triedy C. Tabuľka 12 Hodnotenie budovy podľa STN Faktor tvaru budovy [m-1] A/Vb 0,37 Potreba tepla na UK v referenčnej vykurovacej sezóne [kwh] Qh ,14 Merná potreba tepla na vykurovanie [kwhm-2] QEP 73,17 Normalizovaná hodnota [kwhm-2] QN,EP 57,10 Odporúčaná hodnota [kwhm-2] Qr1,EP 28,55 Cieľová odporúčaná hodnota [kwhm-2] Qr2,EP 14,28 Posúdenie budovy podľa STN QEP QN,EP nevyhovuje Potreba tepla na vykurovanie na vstupe do hodnoteného objektu prepočítaná cez odhadovanú účinnosť výroby tepla 88,0 % je ,93 kwh, čo predstavuje 935,3 GJ. Porovnanie vypočítanej mernej potreby tepla na dennostupeň so skutočnými mernými spotrebami tepla na vykurovanie za posledné 3 kalendárne roky je zobrazené v grafe 1. 20

21 Graf 1 Porovnanie vypočítanej mernej potreby so skutočnou spotrebou tepla na UK , , , , , , ,00 Porovnanie vypočítanej mernej potreby so skutočnou spotrebou tepla na UK , výpočet 21

22 6 Návrh opatrení na zníženie spotreby energie obnovou budov stavebnými úpravami obnovou energetických a technologických zariadení, osvetlenia a ich ekonomické a environmentálne hodnotenie Na zníženie energetickej náročnosti objektov, zníženie nákladov na vykurovanie a osvetlenie, zlepšenie kvality obalových konštrukcií a vnútornej tepelnej pohody boli navrhnuté nižšie uvedené opatrenia. Každé opatrenie je ekonomicky vyhodnotené v cenách energií kalendárneho roku 2016 (zemný plyn: 0,03177 EUR/kWh, elektrina: 0,1235 EUR/kWh). Reálna diskontná miera, so zohľadnením ročnej miery inflácie, bola stanovená vo výške 2,0%. Hrúbka navrhovaných tepelných izolácií v rámci návrhu opatrení bola stanovená s ohľadom na splnenie požadovaných súčiniteľov prechodu tepla konštrukcie, so zohľadnením technickej realizovateľnosti a ekonomickej návratnosti. 6.1 Zateplenie obvodových stien a zateplenie strešného plášťa S ohľadom na splnenie podmienok tepelnej pohody a splnenie energetických požiadaviek budovy, navrhujeme obvodové steny zatepliť expandovaným polystyrénom. Minimálna hrúbka tejto tepelnej izolácie, zabezpečujúca splnenie energetických požiadaviek a návrh skladby a hrúbky zateplenia jednotlivých stavebných konštrukcií, sú uvedené v prílohe Tabuľka 13 Ekonomické hodnotenie opatrenia výpočet potreby tepla na vykurovanie Merná tepelná strata vplyvom tepelných mostov [WK-1] HTM 362,70 Merná tep. strata medzi vyk. priestorom a exteriérom bez tep. mostov [WK-1] Merná tepelná strata prechodom [WK-1] HU HT =HU+ HTM 3 373, ,46 Minimálna intenzita výmeny vzduchu [h-1] nmin 0,50 Priemerná intenzita výmeny vzduchu [h-1] n=max(nmin, ninf) Merná tepelná strata vetraním [WK-1] HV 1 292,07 Merná tepelná strata [WK-1] H = HT+HV 5 028,53 Vnútorný tepelný zisk [kwh Qi ,91 Pasívny solárny zisk [kwh] QS ,81 Celkový tepelný zisk budovy [kwh] Qg = Qi+QS ,72 Faktor využitia tepelných ziskov η 0,95 Potreba tepla na krytie tepelných strát prechodom a vetraním [kwh] QT+QV ,78 Potreba tepla na vykurovanie [kwh] Qh ,72 0,50 22

23 Tabuľka 14 Zoznam pevných stavebných konštrukcií po opatreniach Stavebná konštrukcia Plocha [m2] Súčiniteľ prechodu tepla [W.m-2.K- 1] Maximálna hodnota U podľa STN [Wm-2K- 1] Normalizovan á hodnota U podľa STN [W.m-2.K-1] Odporúčaná hodnota U podľa STN [W.m-2.K-1] A U Umax UN Ur1 Hodnotenie podľa STN Stena obvodová časť A 395,70 0,13 0,46 0,32 0,22 vyhovuje Stena obvodová časť B 690,69 0,17 0,46 0,32 0,22 vyhovuje Stena obvodová časť sklobetón 4,22 0,25 0,46 0,32 0,22 vyhovuje Podlaha na teréne 1 044,45 2,46 0,30 0,20 0,15 nevyhovuje Strop pod nevykurovaným priestorom 389,25 0,21 0,35 0,25 0,20 vyhovuje Konštrukcia strechy časť B 721,62 0,12 0,46 0,32 0,22 vyhovuje Tabuľka 15 Ekonomické hodnotenie opatrenia zateplenie obvodových stien, strešného plášťa výmena otvorových konštrukcií Investičný náklad na realizáciu opatrenia [EUR] ,86 Ročná úspora energie [kwh] ,14 Miera úspory energie [%] 40% Ročná úspora nákladov na energie [EUR] 3 563,55 Dĺžka technickej životnosti opatrenia [roky] 30,00 Jednoduchá doba návratnosti investície [roky] 41,25 Diskontovaná doba návratnosti investície [roky] 42,08 Čistá súčasná hodnota [EUR] ,19 Vnútorná miera výnosnosti [%] -1,02% 6.2 Výmena otvorových konštrukcií Návrh tohto opatrenia vyplynul z analýzy súčasného stavu tepelnoizolačných vlastností vonkajších otvorových konštrukcií budovy, na základe ktorej sa okná a dvere podieľajú až 28% na potrebe tepla na krytie tepelných strát prechodom. Navrhujeme vymeniť otvorové konštrukcie za plastové so súčiniteľom prechodu tepla rámu Uf = 1,6 W.m-2.K l, so zasklením izolačným trojsklom so súčiniteľom prechodu tepla Ug = 0,7 W.m 2.K l. Podrobný zoznam navrhovaných otvorových konštrukcií je uvedený v tabuľke

24 Tabuľka 16 Zoznam typov otvorových konštrukcií po opatreniach Otvorová konštrukcia Celková plocha [m2] Súčiniteľ prechodu tepla [W.m- 2.K-1] Merná tepelná strata konštrukcie [W.K-1] Normalizovaná hodnota U podľa STN [W.m- 2.K-1] Odporúčané hodnoty Uo podľa STN [W.m-2.K-1] Hodnotenie podľa STN A U A.U Uw,n Uw,r1 O1 trojtabulove 9,09 1,00 5,46 1,40 1,00 vyhovuje O2 veľké 103,27 1,00 103,27 1,40 1,00 vyhovuje O3 malé 1,21 1,00 0,20 1,40 1,00 vyhovuje O7 stredné 2,50 1,00 2,50 1,40 1,00 vyhovuje O8 kancelária 2skl. 2,61 1,00 2,61 1,40 1,00 vyhovuje O9 kancelária 2skl. 1,34 1,00 1,34 1,40 1,00 vyhovuje O10 menšie 1,61 1,00 1,61 1,40 1,00 vyhovuje O11 menšie 6,10 1,00 6,10 1,40 1,00 vyhovuje O12 menšie 2,60 1,00 2,60 1,40 1,00 vyhovuje O13 veľké 63,86 1,00 63,86 1,40 1,00 vyhovuje O14 stredné 1,70 1,00 1,70 1,40 1,00 vyhovuje O15 vikierové 2skl. 13,40 1,00 13,40 1,40 1,00 vyhovuje D1 únikové 2,68 1,50 4,03 3,00 2,50 vyhovuje D2 garážové 34,90 1,60 55,84 3,00 2,50 vyhovuje D3 vchodové dvojkrídlové 2skl. 2,94 1,50 4,40 3,00 2,50 vyhovuje D4 vchodové 2,72 1,50 4,08 3,00 2,50 vyhovuje D5 garážové 116,15 1,60 185,85 3,00 2,50 vyhovuje D6 garáž 5,74 1,60 9,18 3,00 2,50 vyhovuje D7 vchodové 2 skl. 1,57 1,50 2,36 3,00 2,50 vyhovuje D8 vstupné 3,45 1,50 5,17 3,00 2,50 vyhovuje D9 strešné 2skl. 1,59 1,50 2,38 3,00 2,50 vyhovuje 6.3 Inštalácia termoregulačných ventilov na vykurovacích telesách a hydraulické vyváženie vykurovacej sústavy objektu Opatrenia merania, riadenia a regulácie spotreby tepla považujeme za nízko nákladové a rýchlejšie návratné, pričom v rámci budov identifikujeme nasledovné opatrenia: hydraulické vyváženie vykurovacej sústavy budovy, zavedenie zónovej regulácie, 24

25 inštalácia termoregulačných ventilov na vykurovacích telesách, inštalácia inteligentných meracích systémov. Hydraulické vyváženie vykurovacej sústavy budovy Pre zabezpečenie správnej funkcie vykurovacej sústavy v budove v rôznych prevádzkových stavoch počas vykurovacieho obdobia je nevyhnutné, aby vykurovacia sústava bola hydraulicky stabilná a energeticky efektívna. Realizáciou navrhovaných opatrení v energetickom audite dôjde k zásadnému zásahu do tepelnej ochrany budovy. Vlastník budovy je povinný podľa 11 Zákona č.321/2014 Z.z. zabezpečiť hydraulické vyváženie vykurovacej sústavy budovy. Nevyhnutnou podmienkou pre zabezpečenie tejto povinnosti je vybavenie sústavy tepelných zariadení slúžiacich na vykurovanie automatickou reguláciou parametrov teplonosnej látky na každom tepelnom spotrebiči v závislosti od teploty vzduchu vo vykurovaných miestnostiach s trvalým pobytom osôb a ďalších regulačných prvkov inštalovaných na vykurovacej sústave budovy (napr. regulátory diferenčného tlaku, regulačné armatúry). Zabezpečenie splnenia tohto opatrenia (povinnosti) si vyžaduje spracovanie samostatného projektu hydraulického vyváženia, ktorý zohľadní zmenené parametre teplonosnej látky zariadenia na výrobu tepla resp. dodávky tepla, režim vykurovania a tepelné straty budovy vyvolané obnovou budovy. Zavedenie zónovej regulácie Základom je rozdelenie budovy do vykurovacích zón, pričom každá zóna je vykurovaná samostatnou vetvou. Toto opatrenie umožňuje kontrolovať a nastavovať časovo-tepelné režimy v každej jednej vykurovacej zóne individuálne, na základe skutočných potrieb jej užívateľov. Každá regulovaná zóna je vybavená vlastným snímačom teploty a aktívnym regulačným prvkom. Cieľom tohto opatrenia je zabezpečiť trvale tepelnú pohodu vo všetkých vykurovaných priestoroch za súčasného zníženia spotreby tepla na ich vykurovanie využijúc individuálne útlmové režimy v jednotlivých zónach a solárne tepelné zisky. Inštalácia termoregulačných ventilov na vykurovacích telesách Termoregulačné ventily nainštalované na vykurovacích telesách umožňujú automatickú reguláciu teploty v miestnosti a zabraňujú zbytočnému prekurovaniu. Ventil s termostatickou 25

26 hlavicou automaticky obmedzí prietok vykurovacej vody v dobe slnečného žiarenia do miestnosti s oknami, alebo pri pôsobení iných zdrojov tepla. Inštalácia inteligentných meracích systémov Inteligentný merací systém je súbor zariadení zložený z určeného meradla a ďalších technických prostriedkov, ktorý umožňuje zber, spracovanie a prenos nameraných údajov o výrobe alebo spotrebe energie, alebo energetického média. Ide o elektronický systém, ktorý je schopný merať spotrebu energie a pridávať k tomu viac informácií ako konvenčné meradlo, a ktorý je schopný vysielať a prijímať dáta s využitím niektorej formy elektronickej komunikácie. V energetickom audite nekvantifikujeme energetické úspory, ktoré sa dosiahnu realizáciou týchto opatrení, lebo sú závislé od potreby tepla, ktorá sa dosiahne po realizácií rozsahu navrhnutých opatrení na obnovu budovy. Nie každé z uvedených opatrení je vhodné realizovať v auditovanej budove, preto relevantné opatrenia sú uvedené v nasledujúcej tabuľke. Investičné náklady na realizáciu týchto opatrení boli stanovené na základe merných cien odvodených od reálnych investičných nákladov realizovaných projektov jednotlivých opatrení. Tabuľka 17 Investičné náklady na realizáciu opatrení merania, riadenia a regulácie spotreby energie Investičný náklad na hydraulické vyváženie vykurovacej sústavy [EUR] 958 Investičný náklad na zavedenie zónovej regulácie [EUR] Investičný náklad na inštaláciu termoregulačných ventilov na vykurovacích telesách [EUR] Investičný náklad na inštaláciu inteligentných meracích systémov [EUR] Spolu: , Výmena svetelných zdrojov a svietidiel Pri tomto opatrení navrhujeme nahradiť svietidlá, pri ktorých sú svetelné zdroje s nižšou účinnosťou, za hospodárnejšie. Celkový inštalovaný príkon v pôvodných svietidlách je W. Vzhľadom na množstvo osadených svietidiel bude postačovať iba výmena svetelných zdrojov úspornejšími LED žiarovkami s priemernou životnosťou hodín. Návrh výmeny svetelných zdrojov a svietidiel a ekonomické hodnotenie tohto opatrenia sú uvedený v tabuľke 18 a

27 Tabuľka 18 Návrh výmeny svetelných zdrojov a svietidiel Druh svetelného zdroja v svietidle Úsporné LED Úsporné LED Úsporné LED Príkon svietidla [W] Počet svietidiel [ks] Celkový príkon [W] Časy využitia dennéh o svetla td Čas využitia osvetlenia bez denného osvetlenia tn Faktor využitia denného svetla Fd Faktor obsadenosti budovy Fo Faktor konštantnej osvetlenosti Fc Spotreba elektriny [kwh] Úspora [EUR/rok] Jednotkov á cena LED svietidla[e UR] Náklady na obstaranie [EUR] 4,78 903, ,31 16, ,00 1,00 1, ,67 961,54 Spolu: ,51 Tabuľka 19 Ekonomické hodnotenie opatrenia výmena svetelných zdrojov a svietidiel Investičný náklad na realizáciu opatrenia [EUR] 1 881,51 Ročná úspora energie [kwh] ,00 Miera úspory energie [%] 72% Ročná úspora nákladov na energie [EUR] 2 360,48 Dĺžka morálnej životnosti opatrenia [roky] 25 Jednoduchá doba návratnosti investície [roky] 0,80 Diskontovaná doba návratnosti investície [roky] 0,81 Čistá súčasná hodnota [EUR] ,37 Vnútorná miera výnosnosti [%] 126% 6.5 Fotovoltika Ako najlepšia možnosť na využitie obnoviteľných zdrojov energie (OZE) sa javí možnosť využiť slnečné žiarenie. Z tohto dôvodu navrhujeme využiť strešné priestory a vybudovať fotovoltickú elektráreň (FVE) ako jeden z najvhodnejších OZE. Aktuálne znenie legislatívy považuje výrobu elektriny s výkonom nad 10 kw za podnikanie, podľa zákona o energetike, čo by sa prejavilo zvýšením personálnych nákladov potrebná odborná spôsobilosť zodpovednej osoby. V neposlednom rade sa zvýši aj administratívna náročnosť vzhľadom na povinnosti k Úradu pre reguláciu sieťových odvetví (URSO). Preto navrhujeme FVE s výkonom do 10 kw, na čo postačuje aj plocha strešnej konštrukcie. Elektrická energia by sa dodávala do distribučnej siete za výkupnú cenu určenú rozhodnutím URSO. Rovnako by sa priamo spotrebovala. Prebytky, ak by neboli použité na ohrev TV, by sa akumulovali pre využitie v priebehu dňa. Náklady sú odhadnuté pre výkon 10 kw na , úspora je kwh alebo 949,80, návratnosť je 11,48 roka. Viac informácii je zobrazených v tabuľke

28 Tabuľka 20 Parametre pre fotovoltickú elektráreň Investičný náklad na realizáciu opatrenia [EUR] ,00 Ročná úspora energie [kwh] 9 600,00 Miera úspory energie [%] 164% Ročná úspora nákladov na energie [EUR] 949,82 Dĺžka morálnej životnosti opatrenia [roky] 25 Jednoduchá doba návratnosti investície [roky] 11,48 Diskontovaná doba návratnosti investície [roky] 11,71 Čistá súčasná hodnota [EUR] ,32 Vnútorná miera výnosnosti [%] 9% 6.6 Environmentálne hodnotenie Realizáciou navrhovaných opatrení stavebných úprav objektu dôjde k zníženiu spotreby prvotného paliva, z čoho vyplýva zníženie zaťaženia životného prostredia znečisťujúcimi látkami (SO2, NOx, CO, tuhé znečisťujúce látky). Nakoľko sa jedná o spaľovanie fosílneho paliva najväčšie množstvo pripadá na skleníkový plyn CO2, ktorého možná redukcia je uvedená v tabuľke 21. Tabuľka 21 Hodnotenie redukcie CO2 Produkcia emisií pred realizáciou projektu [ton] CO2 TZL SO2 NOx CO 101,06 18,25 86,03 146,97 21,66 Produkcia emisií po realizácii projektu [ton] 52,59 6,15 27,61 61,70 11,86 Redukcia emisií [ton] 48,46 12,10 58,42 85,26 9,80 Miera redukcie emisií [%] 48% 66% 68% 58% 45% 28

29 7 Doporučený návrh opatrení na uskutočnenie významnej alebo hĺbkovej obnovy budovy a významnej obnovy technického a technologického zariadenia a osvetlenia budovy Posudzovaná budova je zásobovaná teplom z kotolne, ktorá sa nachádza v priestoroch ústavu. Výmenou zariadení kotolne ako rozvody, kotle atď. sa dá predpokladať ďalšia zníženie energetickej náročnosti. Výmena kotla, ale nebola posudzovaná keďže je v inej budove. Rovnako významnú úsporu v potrebe tepla na vykurovanie možno dosiahnuť zateplením podlahovej plochy. Takáto úspora však nie je bližšie špecifikovaná, vzhľadom na požiadavku žiadateľa. Odporúčame existujúce potrubie vonkajších rozvodov tepla pre ÚK a rozvodu TPV vybaviť izoláciou, ktorá by sa pozitívne prejavila na znížení strát z distribúcie tepla. Skutočné náklady na zaizolovanie vonkajších rozvodov tepla bude možné stanoviť až na základe projektovej dokumentácie pre stavebné povolenie a spresniť až po obstaraní realizátora. Kvalitná tepelná izolácia dokáže usporiť do 6 % energie distribuovanej potrubím. Vyhláška MH SR č. 14/2016 Z.z., Príloha č.1 ustanovuje technické požiadavky na tepelnú izoláciu rozvodov tepla a teplej vody a predpisuje minimálne hrúbky tepelnej izolácie pre izolačný materiál s tepelnou vodivosťou 0,035 W/m.K pri teplote 0 C. Ďalej navrhujeme uskutočniť tieto opatrenia: zateplenie obvodovej steny budovy expandovaným polystyrénom EPS, rôznej hrúbky pre rôzne časti budovy so silikátovou omietkou, odporúčame vybúrať sklobetónovú stenu a vymurovať vzniknutý priestor pórobetónom, ktorý sa následne zateplí expandovaným polystyrénom EPS hrúbky 10 cm so silikátovou omietkou, strop pod nevykurovaným priestorom v takzvanej časti A, odporúčame zatepliť extrudovaným polystyrénom XPS. Bližšie informácie sú uvedené v Prílohe. 10.2, vzhľadom na početnosť svietidiel a dostatočnú svietivosť, je náš návrh iba vymeniť samotné zdroje svetla za efektívnejšie LED žiarovky. inštalovať na streche solárne články pre fotovoltickú elektráreň s výkonom 10 kw. zateplenie rozvodov na vykurovanie a rozvodov teplej vody 29

30 8 Energetické hodnotenie budovy so zohľadnením predpokladaného stavu po realizácií stavebných úprava navrhovanej obnovy technického a technologického zariadenia a osvetlenia budov Po realizácii navrhovaných opatrení sa dosiahne zaradenie hodnotenej budovy do energetickej triedy B. Tabuľka 22 Hodnotenie budovy podľa STN po opatreniach Hodnotenie budovy podľa Vypočítaná hodnota Faktor tvaru budovy Normalizovaná hodnota QH,nd,N Odporúčaná hodnota QH,nd,r1 Cieľová odporúčaná hodnota QH,nd,r2 Posúdenie podľa normy STN Potreba tepla na vykurovanie kwh(m².a) 52,69 0,37 57,1 28,55 14,28 vyhovuje 30

31 9 Záver Energetický audit preukázal, že v auditovanom objekte sú značné možnosti úspor predovšetkým v spotrebe tepla, a to hlavne v znižovaní tepelných strát budovy. Čo najvyššia miera úspory energie je zárukou prijateľnej ekonomickej návratnosti investície a zároveň priaznivého dopadu na životné prostredie pri redukcii emisií produkovaných pri výrobe tepla. Návrh opatrení a vyčíslenie potenciálu možných úspor energie uľahčuje rozhodovanie o zdrojoch financovania obnovy objektu. Výpočty, závery a odporučenia tohto energetického auditu vychádzajú z posúdenia spotreby energie v rokoch Výška investičných nákladov a ekonomické hodnotenie vychádza z odporúčaných cien. V prípade použitia obvyklých cien stavebných materiálov by sa ekonomické vyhodnotenie navrhovaných opatrení významne posunulo v prospech týchto opatrení. Realizáciou navrhovaných opatrení v energetickom audite dojte k zásadnému zásahu do tepelnej ochrany budovy. Vlastník budovy je povinný podľa 11 Zákona č.321/2014 Z.z. zabezpečiť hydraulické vyváženie vykurovacej sústavy budovy. Všetky predpokladané investičné náklady na realizáciu navrhovaných opatrení uvedené v energetickom audite boli stanovené na základe cenových ponúk výrobcov, z verejne dostupných cenníkov a kvalifikovaným odhadom. Realizáciou všetkých navrhovaných opatrení je možné prísť k úsporám energie a nákladov na tieto energie - bližšie uvedené v tabuľke 23. Tabuľka 23 Celkové ekonomické zhodnotenia návrhu opatrení Investičný náklad na realizáciu opatrenia [EUR] ,37 Ročná úspora energie [kwh] ,14 Ročná úspora nákladov na energie [EUR] 6 873,85 Dĺžka morálnej životnosti opatrenia [roky] 30 Jednoduchá doba návratnosti investície [roky] 23,24 Diskontovaná doba návratnosti investície [roky] 23,71 Čistá súčasná hodnota [EUR] ,84 Vnútorná miera výnosnosti [%] 2,68% Výsledné hodnotenie globálneho ukazovateľa primárnej energie a energetických tried pre potrebu energie sú uvedené v tabuľkách 24 a

32 Tabuľka 24 Výsledné hodnotenie globálneho ukazovateľa primárnej energie Škála energetických tried globálneho ukazovateľa primárna energia v kwh/(m2. a) Kategórie budov Trieda energetickej hospodárnosti budovy A1 Hodnotenie Administratívne budovy vyhovuje Tabuľka 25 Zatriedenie budovy do príslušnej energetickej triedy Škála energetických tried pre potrebu energie v kwh/(m. a), resp. kwh/(m2. a) Administratívne budovy Trieda energetickej hospodárnosti budovy B Hodnotenie Vykurovanie vyhovuje Príprava teplej vody 5-8 vyhovuje Nútené vetranie a chladenie vyhovuje Osvetlenie vyhovuje 9.1 Sumarizačný list energetického auditu Tabuľka 26 Sumarizačný list energetického auditu SUMARIZAČNÝ LIST ENERGETICKÉHO AUDITU Predmet energetického auditu Objekt č. 14 /administratívno-prevádzková budova Stručná charakteristika budovy Pôdorys tvoria dva vzájomne prepojené vo vnútri výškovo nerovnomerné obdĺžniky. Na I. NP sa nachádzajú garáže, dielňa, sklady, kancelárie, sociálne zariadenia. Na II. NP sa nachádzajú dve kultúrne miestnosti, izby, kancelárie a sociálne zariadenia. Na III. NP sú kancelárie, šatne a sociálne zariadenia. Zvislé konštrukcie obvodového plášťa: nosné steny sú vymurované z tehly a pórobetónových tvárnic hr. 440 mm na maltu vápennú (časť objektu malých garáží, veľkej kultúrnej miestnosti a kancelárií) a hr. 300 mm (časť objektu nad veľkými garážami nadstavba ubytovne, šatne). Stropy sú zo stropných dosiek Spiroll. Výplne otvorov: okná drevené zdvojené, dvere drevené, oceľové a plastové, garážové brány veľké plechové nezateplené, malé lamelové plastové zateplené. Strecha nad celým objektom je sedlová vytvorená z dreveného krovu, na ktorom je položená betónová krytina PEKA. V časti šatní je vytvorených 14 vikierov s plastovými oknami s izolačným dvojsklom. Krov je zhotovený z drevených hranolov, z vnútornej strany 32

33 zateplený izolačnými doskami Nobasil len v časti šatní. Vzhľadom na rôzne stavebné materiály bola budova v audite rozdelená na časť A, ktorej základom obvodového plášťa je tehla a na časť B, ktorej obvodová stena je tvorená z pórobetónových tvárnic Otvorové konštrukcie sú riešené zdvojenými oknami s dreveným rámom v časti A aj B, kde v časti B v hornom podlaží sa nachádzajú zdvojené okná s plastovým rámom. Okná a to hlavne drevené vykazujú značný stupeň opotrebovania a špárovej netesnosti, čo spôsobuje nadmerné tepelné straty infiltráciou a to hlavne na náveterných stranách budovy. Vstupné dvere sú kombinácia atypických, oceľových s jednoduchým sklom, drevených a plastových.. Celková podlahová plocha budovy [m 2 ] 3 133,35 Návrh opatrení na obnovu budovy Stavebné úpravy Úspora energie [kwh/rok] Investičný náklad [EUR] Zateplenie obvodových stien , ,27 Zateplenie strešných konštrukcií 5 015, ,63 Výmena otvorových konštrukcií , ,95 Spolu , ,86 Technické zariadenia Úspora energie [kwh/rok] Investičný náklad [EUR] Výmena LED žiariviek , ,51 Spolu , ,51 Celkové úspory energie a investičné náklady , ,37 33

34 Energetické hodnotenie budovy Pred obnovou budovy Po obnove budovy Zníženie (technickej jednotky) Miera zníženia [%] Priemerný súčiniteľ prechodu tepla [W/(m 2.K)] 1,590 1,030 0,560 35,21% Potreba tepla na vykurovanie [kwh/rok] ,19% Merná potreba tepla na vykurovanie [kwh/(m 2.rok)] 88,1 52,7 35,406 40,19% Potreba primárnej energie na vykurovanie [kwh/rok] ,19% Potreba energie na osvetlenie [kwh/rok] ,10% Potreba energie na vykurovanie a osvetlenie [kwh/rok] , , ,34% Environmentálne hodnotenie Znečisťujúce látky a skleníkové plyny Emisný faktor 1) Pred obnovou budovy Po obnove budovy Zníženie (technickej jednotky) Miera zníženia [kg/m.j.] [t] [t] [t] [%] Ročná produkcia emisií CO ,06 52,59 48,46 48% Ročná produkcia TZL 12 18,25 6,15 12,10 66% Ročná produkcia emisií SO ,03 27,61 58,42 68% Ročná produkcia emisií NO x ,97 61,70 85,26 58% Ročná produkcia emisií CO ,66 11,86 9,80 45% 1) Emisný faktor bude určený energetickým audítorom na základe lokálnych podmienok. 34

35 Ekonomické hodnotenie Investičný náklad na realizáciu opatrení Ročná úspora nákladov na energie [EUR] Čistá súčasná hodnota [EUR] Doba hodnotenia [rok] 30 Jednoduchá doba návratnosti investície [rok] 25,1 Diskontovaná doba návratnosti investície [rok] 25,6 Vnútorná miera výnosnosti [%] 2,1% 35

36 10 Prílohy 10.1 Výpočet súčiniteľov prechodu tepla obvodových, strešných a otvorových konštrukcií pre súčasný stav Tabuľka 27 Výpočet súčiniteľov prechodu tepla netransparentných konštrukcií pre súčasný stav Názov konštrukcie Vrstvy konštrukcie Hrúbka vrstvy [m] Lambda [W/m.K] Rsi Rse R Plocha [m²] Hodnotenie podľa Stena obvodová časť A Vnútorná vápenná omietka 0,020 0,700 Porobeton 0,440 0,180 Vonkajšia vápennocementová omietka 0,050 0,990 0,13 0,04 2, ,70 nevyhovuje Súčiniteľ prechodu tepla U [W/m².K] 0,371 Merná tepelná strata [W/K] 146,91 Názov konštrukcie Vrstvy konštrukcie Hrúbka vrstvy [m] Lambda [W/m.K] Rsi Rse R Plocha [m²] Hodnotenie podľa Stena obvodová časť B Vnútorná vápenná omietka 0,020 0,700 Tehla 0,300 0,600 Vonkajšia vápennocementová omietka 0,050 0,990 0,13 0,04 0, ,69 nevyhovuje Súčiniteľ prechodu tepla U [W/m².K] 1,335 Merná tepelná strata [W/K] 922,06

37 Názov konštrukcie Vrstvy konštrukcie Hrúbka vrstvy [m] Lambda [W/m.K] Rsi Rse R Plocha [m²] Hodnotenie podľa Stena obvodová časť sklobetón Sklobeton 0,150 0,760 0,13 0,04 0,367 4,22 nevyhovuje Súčiniteľ prechodu tepla U [W/m².K] 2,722 Merná tepelná strata [W/K] 11,48 Názov konštrukcie Vrstvy konštrukcie Hrúbka vrstvy [m] Lambda [W/m.K] Rsi Rse R Plocha [m²] Hodnotenie podľa Podlaha na teréne Keramická podlaha 0,012 1,010 Lepiaca malta 0,005 0,250 Betónový poter 0,010 1,020 Betónová mazanina 0,030 1,050 Základová doska 0,180 1,430 0,17 0,04 0, ,45 nevyhovuje Súčiniteľ prechodu tepla U [W/m².K] 2,462 Merná tepelná strata [W/K] 2571,71 Názov konštrukcie Vrstvy konštrukcie Hrúbka vrstvy [m] Lambda [W/m.K] Rsi Rse R Plocha [m²] Hodnotenie podľa Konštrukcia strechy časť A Betonova krytina PEKA 0,010 0,860 Krokva 0,150 0,150 0,10 0,04 1, ,90 nevyhovuje Súčiniteľ prechodu tepla U [W/m².K] 0,868 37

38 Merná tepelná strata [W/K] 345,51 Názov konštrukcie Vrstvy konštrukcie Hrúbka vrstvy [m] Lambda [W/m.K] Rsi Rse R Plocha [m²] Hodnotenie podľa Strop pod nevykurovaným priestorom Železobetónové panely SPIRoll 0,250 1,430 Pórobetónová drť 0,125 0,099 Plynosilikátové dosky 0,100 0,270 Mikroventilačná vrstva perbitagit 0,005 0,210 Cementový poter 0,030 1,010 0,10 0,04 1, ,25 nevyhovuje Súčiniteľ prechodu tepla U [W/m².K] 0,500 Merná tepelná strata [W/K] 194,74 Názov konštrukcie Vrstvy konštrukcie Hrúbka vrstvy [m] Lambda [W/m.K] Rsi Rse R Plocha [m²] Hodnotenie podľa Konštrukcia strechy časť B Betonova krytina PEKA 0,010 0,860 Krokva 0,150 0,150 Nobasil 0,250 0,037 Sadrokartón 0,020 0,220 Sadrová omietka 0,005 0,350 0,10 0,04 8, ,62 vyhovuje Súčiniteľ prechodu tepla U [W/m².K] 0,125 Merná tepelná strata [W/K] 90,05 38

39 Tabuľka 28 Výpočet súčiniteľov prechodu tepla transparentných konštrukcií pre súčasný stav časť A Názov konštrukcie Typ Materiál Dáta Súčiniteľ prechodu tepla U [W/m².K] Hodnotenie podľa Maximálna hodnota podľa Normalizovaná hodnota podľa Odporúčaná hodnota podľa Merná tepelná strata [W/K] Plocha [m²] Okno 111,83 dĺžka 373,09 Označenie šírka výška plocha počet celkom škár celkom O1 trojtabulove drevo 0,447 0,452 0, ,7 nevyhovuje 1,70 1,40 1,00 14,73 5,46 1,798 48,55 O2 veľké drevo 2,398 1,485 3, ,7 nevyhovuje 1,70 1,40 1,00 278,83 103,27 10, ,34 O3 malé drevo 0,447 0,452 0,20 1 2,7 nevyhovuje 1,70 1,40 1,00 0,55 0,20 1,798 1,80 O3 malé drevo 0,447 0,452 0,20 1 2,7 nevyhovuje 1,70 1,40 1,00 0,55 0,20 1,798 1,80 O3 malé drevo 0,447 0,452 0,20 1 2,7 nevyhovuje 1,70 1,40 1,00 0,55 0,20 1,798 1,80 O7 stredné drevo 1,692 1,475 2,50 1 2,7 nevyhovuje 1,70 1,40 1,00 6,74 2,50 7,809 7,81 Merná tepelná strata [W/K] 301,93 časť A Názov konštrukcie Materiál Dáta Súčiniteľ prechodu tepla U [W/m².K] Hodnotenie podľa STN Maximálna hodnota podľa Normalizovaná hodnota podľa Odporúčaná hodnota podľa Merná tepelná strata [W/K] Plocha [m²] Dvere 43,24 dĺžka 89,09 Označenie šírka výška plocha počet celkom škár celkom D1 únikové drevo 1,287 2,085 2,68 1 2,3 vyhovuje 4,30 3,00 2,50 6,17 2,68 8,83 8,83 D2 garážové plast-g 2,39 2,086 4,99 7 5,6 nevyhovuje 4,30 3,00 2,50 193,88 34,90 8,95 62,66 D3 vchodové dvojkrídlové 2skl. plast 1,461 2,01 2,94 1 1,9 vyhovuje 4,30 3,00 2,50 5,58 2,94 8,95 8,95 D4 vchodové drevo 1,397 1,949 2,72 1 2,3 vyhovuje 4,30 3,00 2,50 6,26 2,72 8,64 8,64 Merná tepelná strata [W/K] 211,90 Škáry Škáry 39

40 časť B Názov konštrukcie Typ Materiál Dáta Súčiniteľ prechodu tepla U [W/m².K] Hodnotenie podľa STN Maximálna hodnota podľa Normalizovaná hodnota podľa Odporúčaná hodnota podľa Merná tepelná strata [W/K] Plocha [m²] Okno 97,47 dĺžka 372,16 Označenie šírka výška plocha počet celkom škár celkom O1 trojtabulove drevo 0,447 0,452 0, ,7 nevyhovuje 1,70 1,40 1,00 9,82 3,64 1,798 32,36 O8 kancelária 2skl. plast 1,769 1,477 2,61 1 1,9 nevyhovuje 1,70 1,40 1,00 4,96 2,61 6,492 6,49 O9 kancelária 2skl. plast 1,172 1,144 1,34 1 1,9 nevyhovuje 1,70 1,40 1,00 2,55 1,34 4,632 4,63 O3 malé drevo 0,447 0,452 0,20 1 2,7 nevyhovuje 1,70 1,40 1,00 0,55 0,20 1,798 1,80 O3 malé drevo 0,447 0,452 0,20 1 2,7 nevyhovuje 1,70 1,40 1,00 0,55 0,20 1,798 1,80 O3 malé drevo 0,447 0,452 0,20 1 2,7 nevyhovuje 1,70 1,40 1,00 0,55 0,20 1,798 1,80 O10 menšie drevo 1,429 1,128 1,61 1 2,7 nevyhovuje 1,70 1,40 1,00 4,35 1,61 5,114 5,11 O11 menšie drevo 1,437 1,416 2,03 3 2,7 nevyhovuje 1,70 1,40 1,00 16,48 6,10 5,706 17,12 O12 menšie drevo 1,147 1,132 1,30 2 2,7 nevyhovuje 1,70 1,40 1,00 7,01 2,60 4,558 9,12 O13 veľké drevo 1,752 1,458 2, ,7 nevyhovuje 1,70 1,40 1,00 172,42 63,86 9, ,40 O14 stredné drevo 1,168 1,458 1,70 1 2,7 nevyhovuje 1,70 1,40 1,00 4,60 1,70 5,252 5,25 O15 vikierové 2skl. plast 0,887 1,162 1, ,9 nevyhovuje 1,70 1,40 1,00 25,46 13,40 4,098 53,27 Merná tepelná strata [W/K] 249,29 Škáry 40

41 časť B Názov konštrukcie Typ Dáta Súčiniteľ prechodu tepla U [W/m².K] Hodnotenie podľa STN Maximálna hodnota podľa Normalizovaná hodnota podľa Odporúčaná hodnota podľa Merná tepelná strata [W/K] Plocha [m²] Dvere 128,50 dĺžka 196,08 Označenie šírka výška plocha počet celkom škár celkom D5 garážové plech 3,586 3,599 12,91 9 5,88 nevyhovuje 4,30 3,00 2,50 683,22 116,15 17,97 161,72 D6 garáž plech 2,368 2,423 5,74 1 5,88 nevyhovuje 4,30 3,00 2,50 33,75 5,74 12,01 12,01 D7 vchodové 2 skl. plast 0,805 1,951 1,57 1 1,9 vyhovuje 4,30 3,00 2,50 2,98 1,57 7,46 7,46 D8 vstupné plech 1,652 2,087 3,45 1 5,65 nevyhovuje 4,30 3,00 2,50 19,48 3,45 9,57 9,57 D9 strešné 2skl. plast 0,899 1,765 1,59 1 1,9 vyhovuje 4,30 3,00 2,50 3,01 1,59 5,33 5,33 Merná tepelná strata [W/K] 742,45 Škáry 10.2 Výpočet súčiniteľov prechodu tepla obvodových, strešných a otvorových konštrukcií po opatreniach Tabuľka 29 Výpočet súčiniteľov prechodu tepla netransparentných konštrukcií po opatreniach Názov konštrukcie Vrstvy konštrukcie Hrúbka vrstvy [m] Lambda [W/m.K] Rsi Rse R Plocha [m²] Hodnotenie podľa Stena obvodová časť A Vnútorná vápenná omietka 0,020 0,700 Porobeton 0,440 0,180 Vonkajšia vápennocementová omietka 0,050 0,990 Expandovaný polystyrén EPS 0,200 0,038 Omietka silikátová 0,002 0,200 0,13 0,04 7, ,70 vyhovuje 41

42 Súčiniteľ prechodu tepla U [W/m².K] 0,13 Merná tepelná strata [W/K] 49,67 Názov konštrukcie Vrstvy konštrukcie Hrúbka vrstvy [m] Lambda [W/m.K] Rsi Rse R Plocha [m²] Hodnotenie podľa Stena obvodová časť B Vnútorná vápenná omietka 0,020 0,700 Tehla 0,300 0,600 Vonkajšia vápennocementová omietka 0,050 0,990 Expandovaný polystyrén EPS 0,200 0,038 Omietka silikátová 0,002 0,200 0,13 0,04 6, ,69 vyhovuje Súčiniteľ prechodu tepla U [W/m².K] 0,17 Merná tepelná strata [W/K] 114,69 Názov konštrukcie Vrstvy konštrukcie Hrúbka vrstvy [m] Lambda [W/m.K] Rsi Rse R Plocha [m²] Hodnotenie podľa Stena obvodová časť sklobetón Porobetonové tvárnice 0,200 0,180 Vnútorná vápenná omietka 0,020 0,700 Expandovaný polystyrén EPS 0,100 0,038 Omietka silikátová 0,002 0,200 0,13 0,04 3,951 4,22 vyhovuje Súčiniteľ prechodu tepla U [W/m².K] 0,25 Merná tepelná strata [W/K] 1,07 42

43 Názov konštrukcie Vrstvy konštrukcie Hrúbka vrstvy [m] Lambda [W/m.K] Rsi Rse R Plocha [m²] Hodnotenie podľa Podlaha na teréne Keramická podlaha 0,012 1,010 Lepiaca malta 0,005 0,250 Betónový poter 0,010 1,020 Betónová mazanina 0,030 1,050 Základová doska 0,180 1,430 0,17 0,04 0, ,45 nevyhovuje Súčiniteľ prechodu tepla U [W/m².K] 2,462 Merná tepelná strata [W/K] 2571,71 Názov konštrukcie Vrstvy konštrukcie Hrúbka vrstvy [m] Lambda [W/m.K] Rsi Rse R Plocha [m²] Hodnotenie podľa Konštrukcia strechy časť A Betonova krytina PEKA 0,010 0,860 Krokva 0,150 0,150 Nobasil 0,150 0,037 Sadrokartón 0,020 0,220 Sadrová omietka 0,005 0,350 0,10 0,04 5, ,90 vyhovuje Súčiniteľ prechodu tepla U [W/m².K] 0,19 Merná tepelná strata [W/K] 74,92 43

44 Názov konštrukcie Vrstvy konštrukcie Hrúbka vrstvy [m] Lambda [W/m.K] Rsi Rse R Plocha [m²] Hodnotenie podľa Strop pod nevykurovaným priestorom Železobetónové panely SPIRoll 0,250 1,430 Pórobetónová drť 0,125 0,099 Plynosilikátové dosky 0,100 0,270 Mikroventilačná vrstva perbitagit 0,005 0,210 Cementový poter 0,030 1,010 Extrudovaný polystyrén XPS 0,100 0,035 Hydroizolačná PVC fólia 0,002 0,2 0,10 0,04 4, ,25 vyhovuje Súčiniteľ prechodu tepla U [W/m².K] 0,21 Merná tepelná strata [W/K] 79,99 Názov konštrukcie Vrstvy konštrukcie Hrúbka vrstvy [m] Lambda [W/m.K] Rsi Rse R Plocha [m²] Hodnotenie podľa Konštrukcia strechy časť B Betonova krytina PEKA 0,010 0,860 Krokva 0,150 0,150 Nobasil 0,250 0,037 Sadrokartón 0,020 0,220 Sadrová omietka 0,005 0,350 0,10 0,04 8, ,62 vyhovuje Súčiniteľ prechodu tepla U [W/m².K] 0,125 Merná tepelná strata [W/K] 90,05 44

45 Tabuľka 30 Výpočet súčiniteľov prechodu tepla transparentných konštrukcií po opatreniach časť A Názov konštrukcie Typ Materiál Dáta Súčiniteľ prechodu tepla U [W/m².K] Hodnotenie podľa Maximálna hodnota podľa Normalizovaná hodnota podľa Odporúčaná hodnota podľa Merná tepelná strata [W/K] Plocha [m²] Okno 111,83 dĺžka 373,09 Označenie šírka výška plocha počet celkom škár celkom O1 trojtabulove 3 sklo plast 0,447 0,452 0, ,0 vyhovuje 1,70 1,40 1,00 5,46 5,46 1,798 48,55 O2 veľké 3 sklo plast 2,398 1,485 3, ,0 vyhovuje 1,70 1,40 1,00 103,27 103,27 10, ,34 O3 malé 3 sklo plast 0,447 0,452 0,20 1 1,0 vyhovuje 1,70 1,40 1,00 0,20 0,20 1,798 1,80 O3 malé 3 sklo plast 0,447 0,452 0,20 1 1,0 vyhovuje 1,70 1,40 1,00 0,20 0,20 1,798 1,80 O3 malé 3 sklo plast 0,447 0,452 0,20 1 1,0 vyhovuje 1,70 1,40 1,00 0,20 0,20 1,798 1,80 O7 stredné 3 sklo plast 1,692 1,475 2,50 1 1,0 vyhovuje 1,70 1,40 1,00 2,50 2,50 7,809 7,81 Merná tepelná strata [W/K] 111,83 Škáry časť A Názov konštrukcie Typ Materiál Dáta Súčiniteľ prechodu tepla U [W/m².K] Hodnotenie podľa STN Maximálna hodnota podľa Normalizovaná hodnota podľa Odporúčaná hodnota podľa Merná tepelná strata [W/K] Plocha [m²] Dvere 43,24 dĺžka 89,09 Označenie šírka výška plocha počet celkom škár celkom D1 únikové 3 sklo plast 1,287 2,085 2,68 1 1,5 vyhovuje 4,30 3,00 2,50 4,03 2,68 8,83 8,83 D2 garážové plast-g 2,39 2,086 4,99 7 1,6 vyhovuje 4,30 3,00 2,50 55,84 34,90 8,95 62,66 D3 vchodové dvojkrídlové 2skl. 3 sklo plast 1,461 2,01 2,94 1 1,5 vyhovuje 4,30 3,00 2,50 4,40 2,94 8,95 8,95 D4 vchodové 3 sklo plast 1,397 1,949 2,72 1 1,5 vyhovuje 4,30 3,00 2,50 4,08 2,72 8,64 8,64 Merná tepelná strata [W/K] 68,35 Škáry 45

46 časť B Názov konštrukcie Typ Materiál Dáta Súčiniteľ prechodu tepla U [W/m².K] Hodnotenie podľa STN Maximálna hodnota podľa Normalizovaná hodnota podľa Odporúčaná hodnota podľa Merná tepelná strata [W/K] Plocha [m²] Okno 97,47 dĺžka 372,16 Označenie šírka výška plocha počet celkom škár celkom O1 trojtabulove 3 sklo plast 0,447 0,452 0, ,0 vyhovuje 1,70 1,40 1,00 3,64 3,64 1,798 32,36 O8 kancelária 2skl. 3 sklo plast 1,769 1,477 2,61 1 1,0 vyhovuje 1,70 1,40 1,00 2,61 2,61 6,492 6,49 O9 kancelária 2skl. 3 sklo plast 1,172 1,144 1,34 1 1,0 vyhovuje 1,70 1,40 1,00 1,34 1,34 4,632 4,63 O3 malé 3 sklo plast 0,447 0,452 0,20 1 1,0 vyhovuje 1,70 1,40 1,00 0,20 0,20 1,798 1,80 O3 malé 3 sklo plast 0,447 0,452 0,20 1 1,0 vyhovuje 1,70 1,40 1,00 0,20 0,20 1,798 1,80 O3 malé 3 sklo plast 0,447 0,452 0,20 1 1,0 vyhovuje 1,70 1,40 1,00 0,20 0,20 1,798 1,80 O10 menšie 3 sklo plast 1,429 1,128 1,61 1 1,0 vyhovuje 1,70 1,40 1,00 1,61 1,61 5,114 5,11 O11 menšie 3 sklo plast 1,437 1,416 2,03 3 1,0 vyhovuje 1,70 1,40 1,00 6,10 6,10 5,706 17,12 O12 menšie 3 sklo plast 1,147 1,132 1,30 2 1,0 vyhovuje 1,70 1,40 1,00 2,60 2,60 4,558 9,12 O13 veľké 3 sklo plast 1,752 1,458 2, ,0 vyhovuje 1,70 1,40 1,00 63,86 63,86 9, ,40 O14 stredné 3 sklo plast 1,168 1,458 1,70 1 1,0 vyhovuje 1,70 1,40 1,00 1,70 1,70 5,252 5,25 O15 vikierové 2skl. 3 sklo plast 0,887 1,162 1, ,0 vyhovuje 1,70 1,40 1,00 13,40 13,40 4,098 53,27 Merná tepelná strata [W/K] 97,47 Škáry 46

47 časť B Názov konštrukcie Typ Typ Dáta Súčiniteľ prechodu tepla U [W/m².K] Hodnotenie podľa STN Maximálna hodnota podľa Normalizovaná hodnota podľa Odporúčaná hodnota podľa Merná tepelná strata [W/K] Plocha [m²] Dvere 128,50 dĺžka 196,08 Označenie šírka výška plocha počet celkom škár celkom D5 garážové plast-g 3,586 3,599 12,91 9 1,60 vyhovuje 4,30 3,00 2,50 185,85 116,15 17,97 161,72 D6 garáž plast-g 2,368 2,423 5,74 1 1,60 vyhovuje 4,30 3,00 2,50 9,18 5,74 12,01 12,01 D7 vchodové 2 skl. 3 sklo plast 0,805 1,951 1,57 1 1,5 vyhovuje 4,30 3,00 2,50 2,36 1,57 7,46 7,46 D8 vstupné 3 sklo plast 1,652 2,087 3,45 1 1,5 vyhovuje 4,30 3,00 2,50 5,17 3,45 9,57 9,57 D9 strešné 2skl. 3 sklo plast 0,899 1,765 1,59 1 1,5 vyhovuje 4,30 3,00 2,50 2,38 1,59 5,33 5,33 Merná tepelná strata [W/K] 204,93 Škáry 47

48 10.3 Výpočet solárnych ziskov Tabuľka 31 Solárne tepelné zisky Mesiac I II III IV X XI XII SZ okná Účinná kolekčná plocha Asoi 1,66 Is 10,2 16,1 26,8 41,6 18,3 9,6 7,4 Qs JV okná Účinná kolekčná plocha Asoi 2,01 Is 22,7 33,8 50, ,8 24,9 20,8 Qs JZ okná Účinná kolekčná plocha Asoi 65,73 Is 22,7 33,8 50, ,8 24,9 20,8 Qs SV okná Účinná kolekčná plocha Asoi 66,33 Is 10,2 16,1 26,8 41,6 18,3 9,6 7,4 Qs SZ dvere Účinná kolekčná plocha Asoi 3,23 Is 10,2 16,1 26,8 41,6 18,3 9,6 7,4 Qs JZ dvere Účinná kolekčná plocha Asoi 2,92 Is 22,7 33,8 50, ,8 24,9 20,8 Qs SV dvere Účinná kolekčná plocha Asoi 4,79 Is 10,2 16,1 26,8 41,6 18,3 9,6 7,4 Qs Spolu Qs

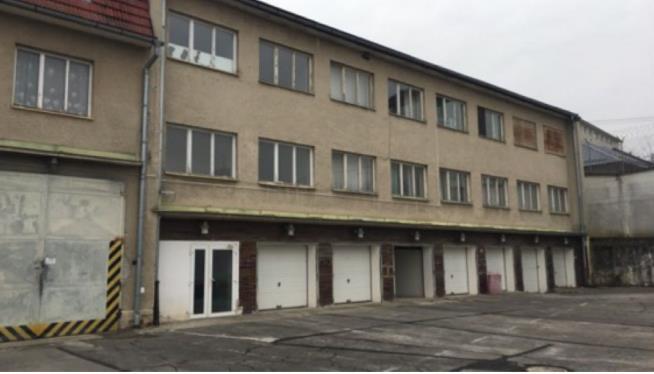

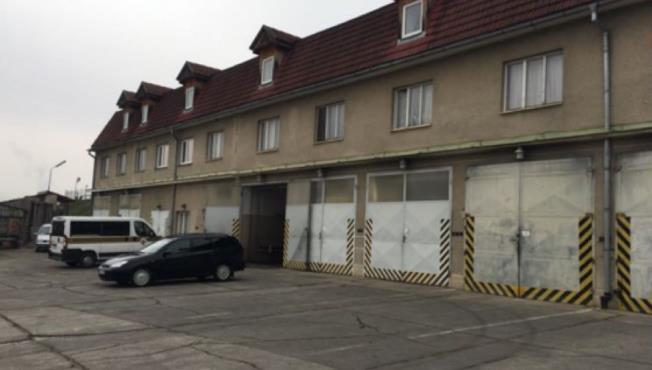

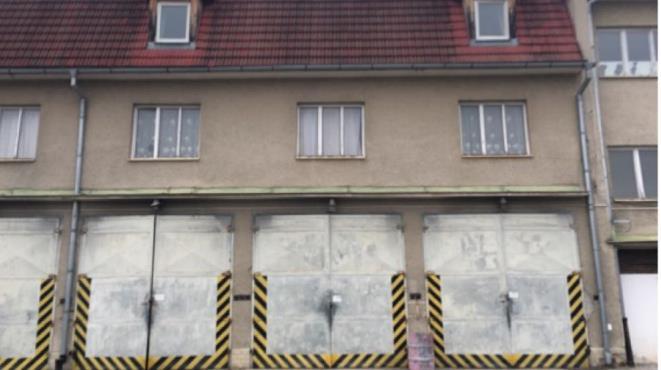

49 10.4 Fotodokumentácia objektu Obrázok 2 Budova časť B - JZ pohľad Obrázok 3 Budova časť B - JZ pohľad Obrázok 4 Budova časť A - JZ pohľad 49

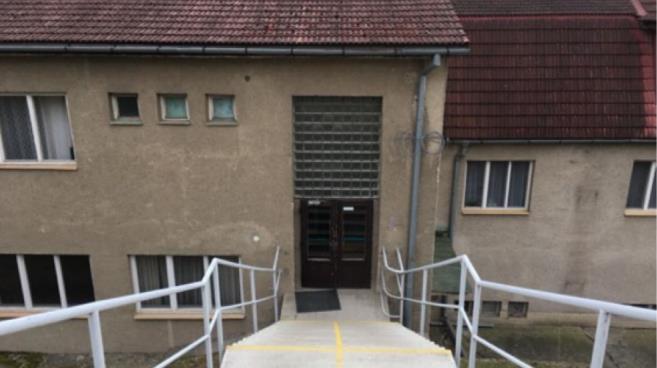

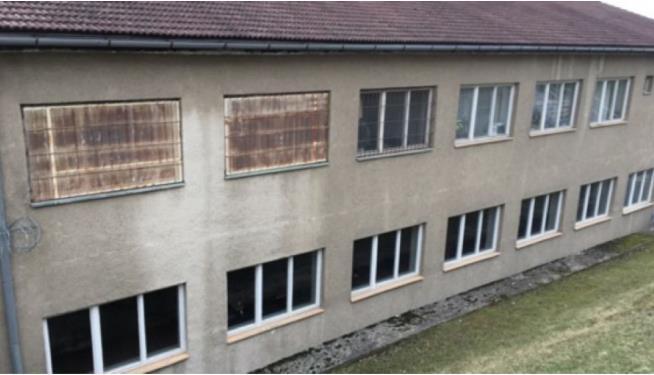

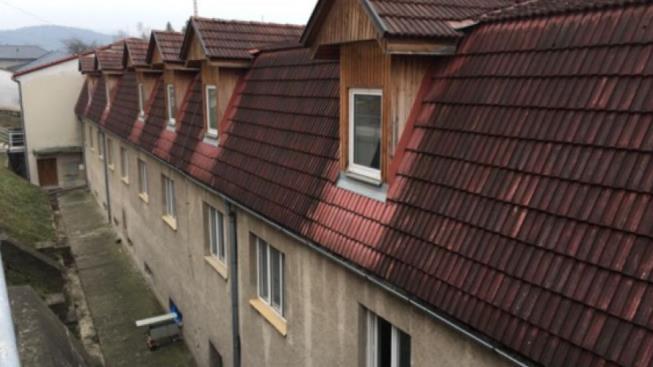

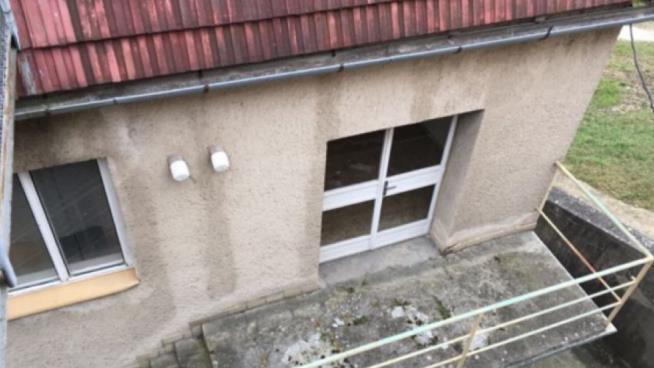

50 Obrázok 5 Budova časť A Obrázok 6 Budova časť A Obrázok 7 Budova časť B Obrázok 8 Budova časť B 50

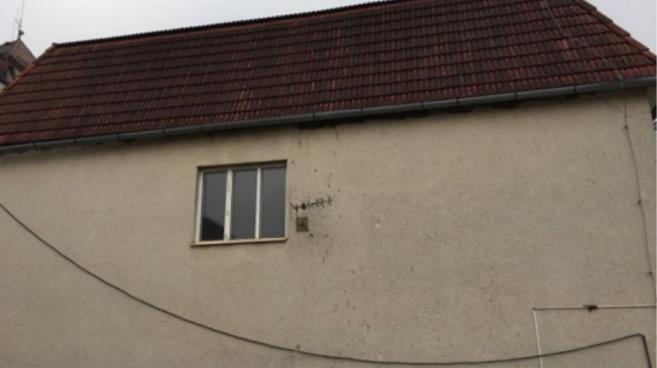

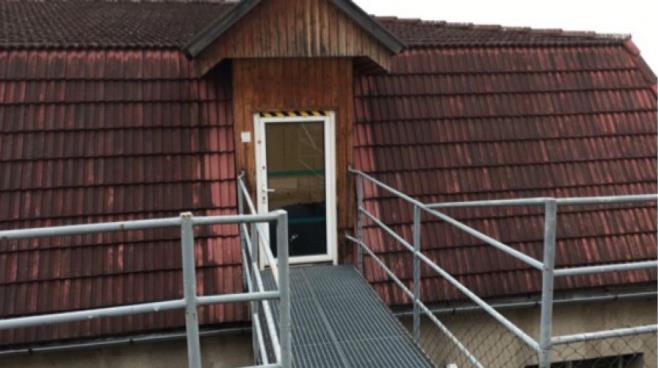

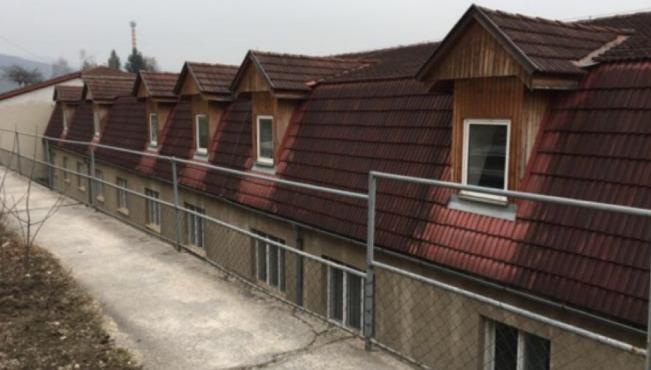

51 Obrázok 9 Budova časť B Obrázok 10 Budova časť B Obrázok 11 Budova časť B 51

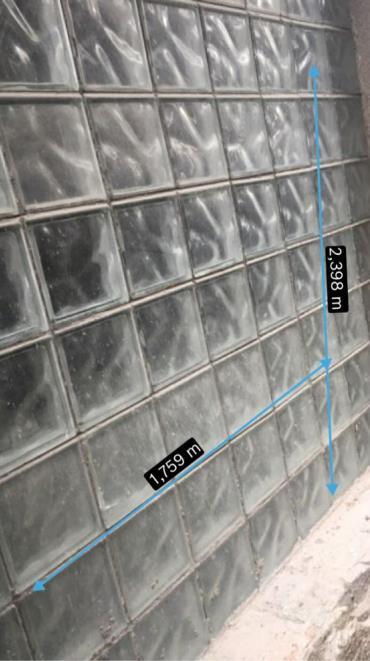

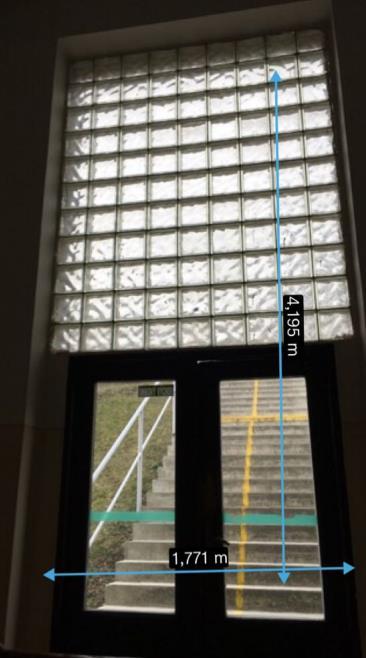

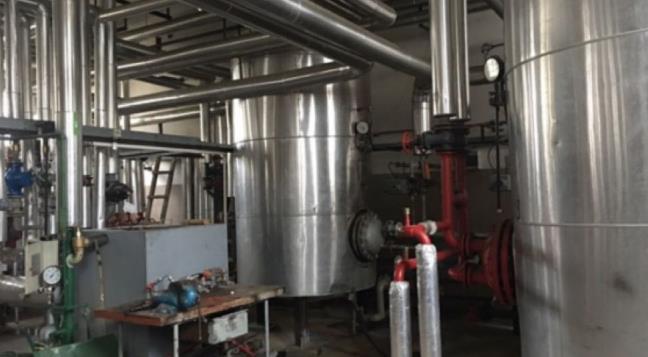

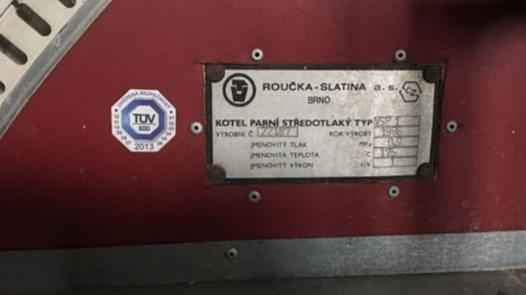

52 Obrázok 12 Kotolňa typy kotlov Obrázok 13 Kotolňa technické zariadenie Obrázok 14 Budova A - sklobetónová konštrukcia 52

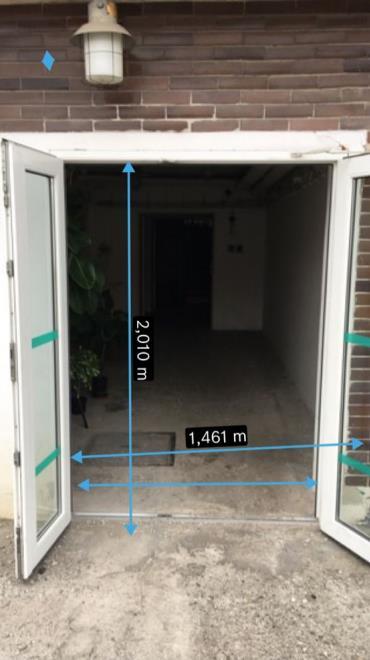

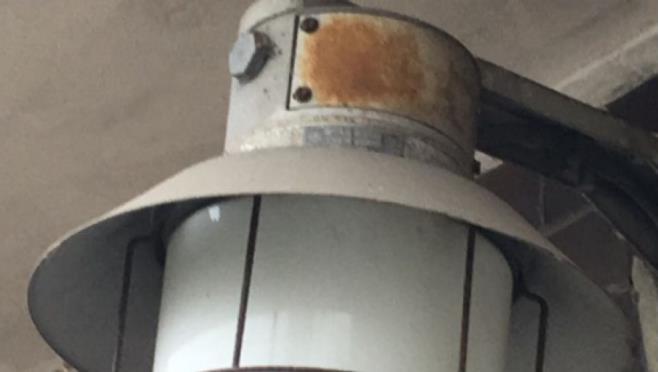

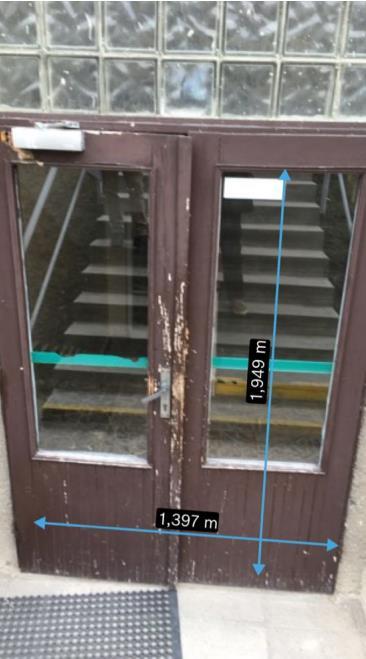

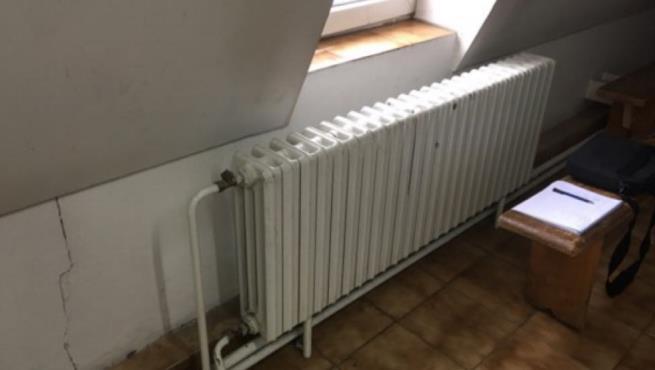

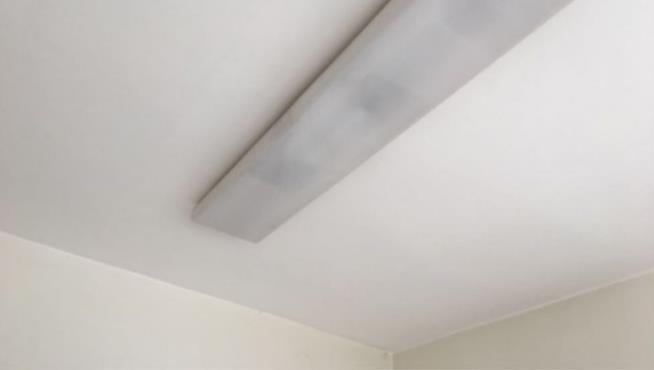

53 Obrázok 15 Budova B - vykurovacie teleso Obrázok 16 Svietidlá Obrázok 17 Dverné konštrukcie 53

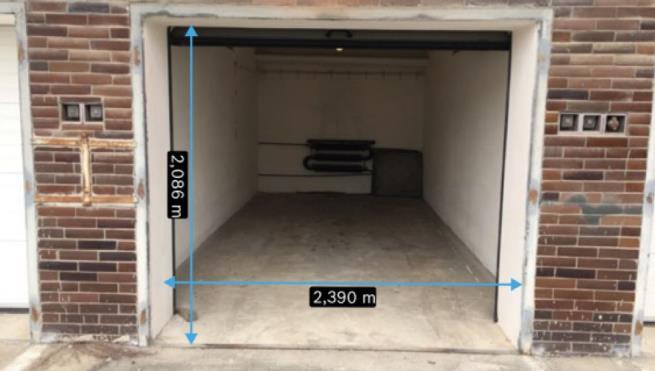

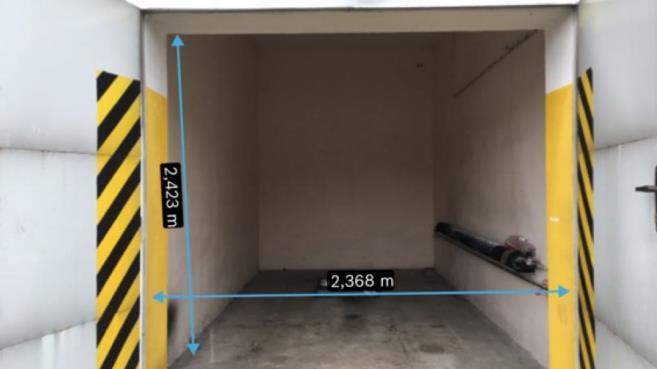

54 Obrázok 18 Budova A - Garáž Obrázok 19 Budova B - Garáž 54
