1 ΦΡΕΖΕΣ

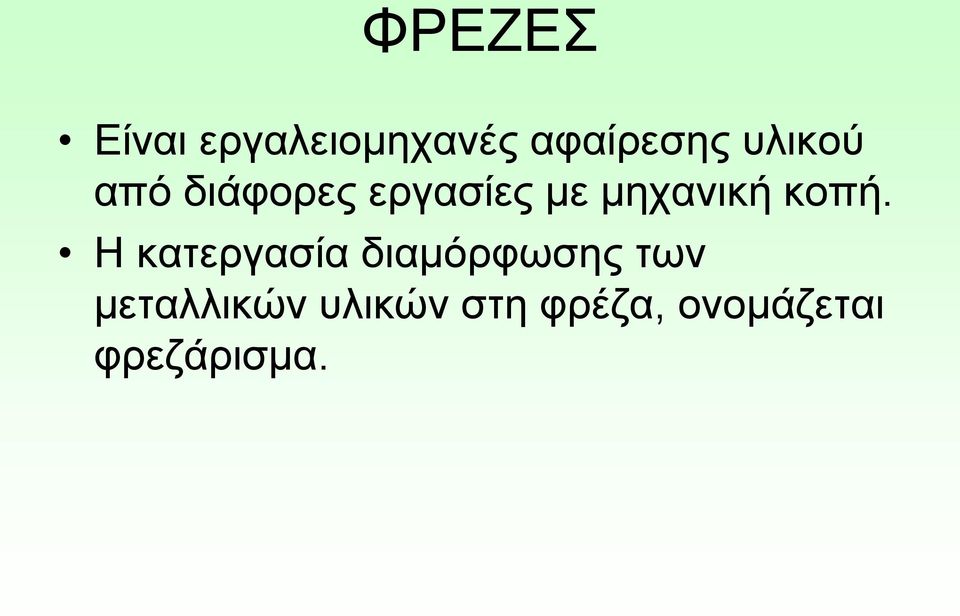

2 ΦΡΕΖΕΣ Είναι εργαλειομηχανές αφαίρεσης υλικού από διάφορες εργασίες με μηχανική κοπή. Η κατεργασία διαμόρφωσης των μεταλλικών υλικών στη φρέζα, ονομάζεται φρεζάρισμα.

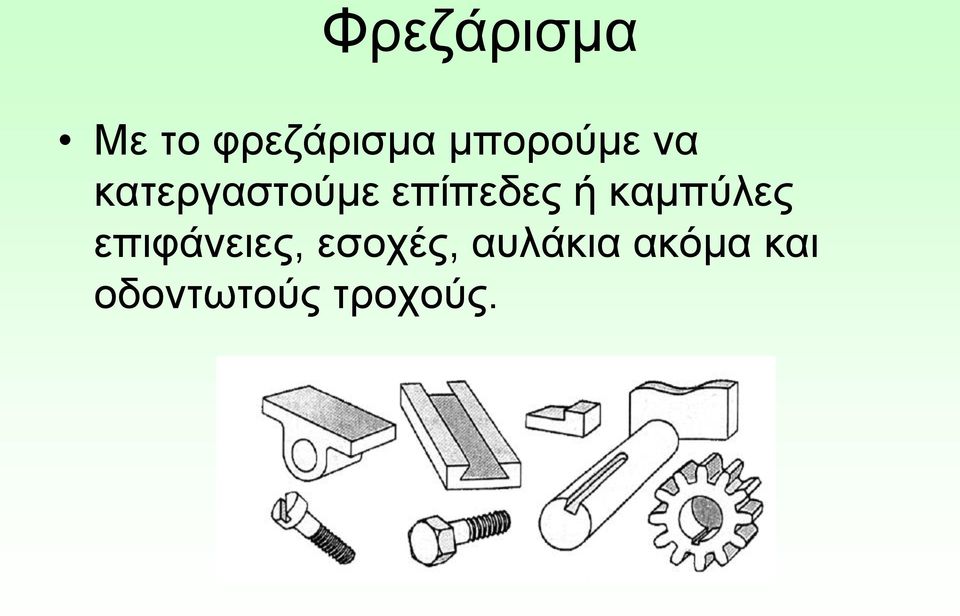

3 Φρεζάρισμα Με το φρεζάρισμα μπορούμε να κατεργαστούμε επίπεδες ή καμπύλες επιφάνειες, εσοχές, αυλάκια ακόμα και οδοντωτούς τροχούς.

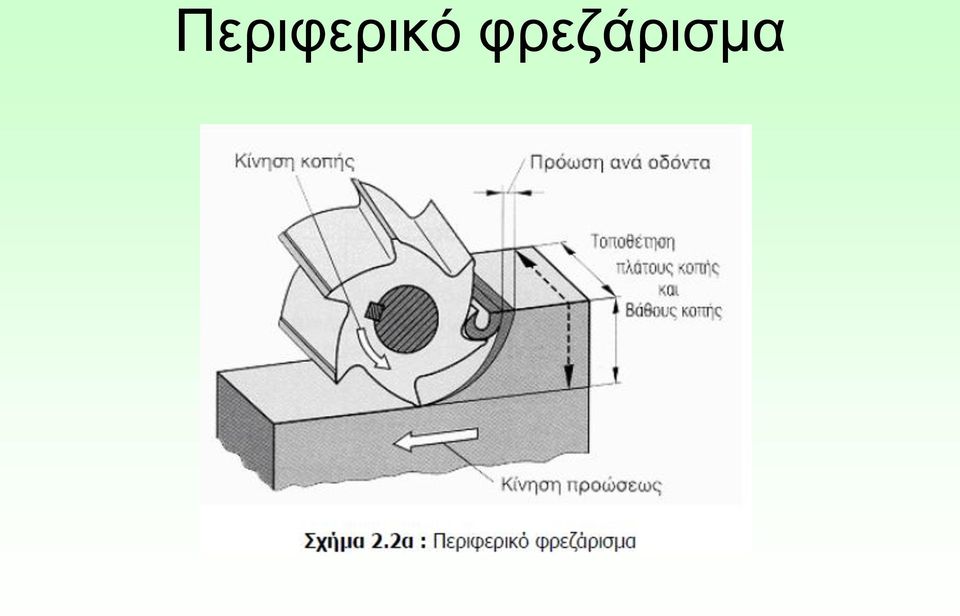

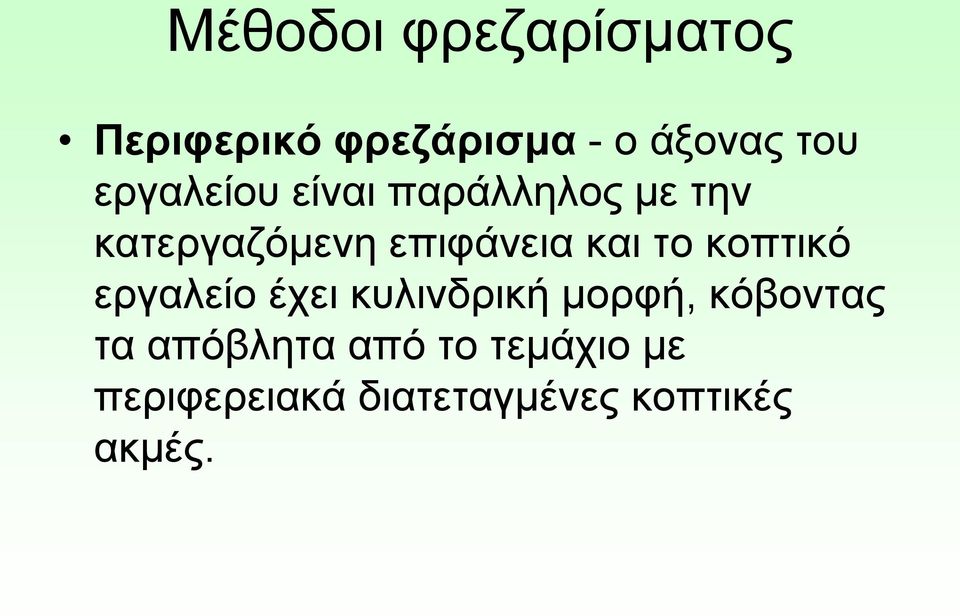

4 Μέθοδοι φρεζαρίσματος Περιφερικό φρεζάρισμα - ο άξονας του εργαλείου είναι παράλληλος με την κατεργαζόμενη επιφάνεια και το κοπτικό εργαλείο έχει κυλινδρική μορφή, κόβοντας τα απόβλητα από το τεμάχιο με περιφερειακά διατεταγμένες κοπτικές ακμές.

το κοπτικό εργαλείο έχει κυλινδρική μορφή, κόβοντας τα

5 Περιφερικό φρεζάρισμα

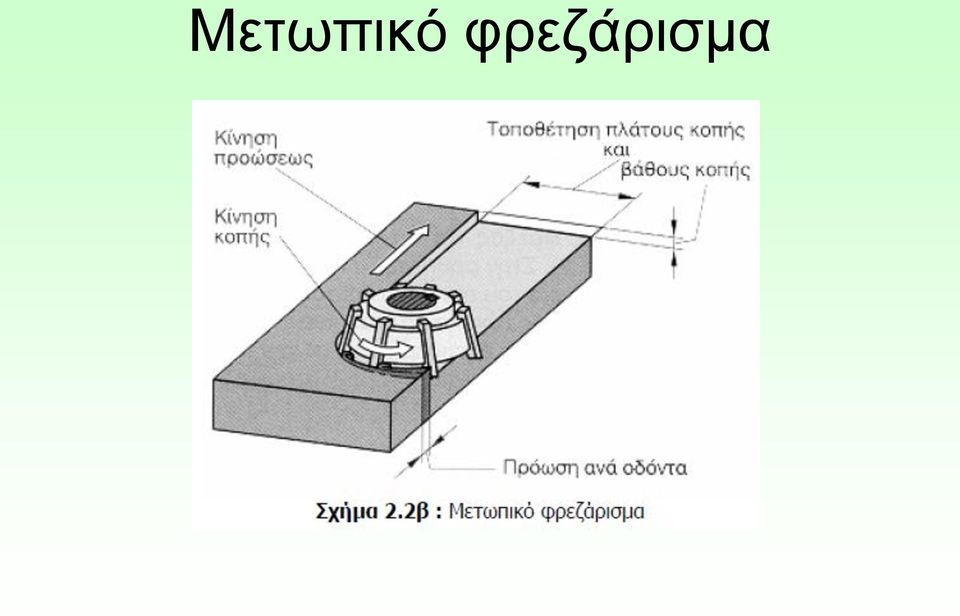

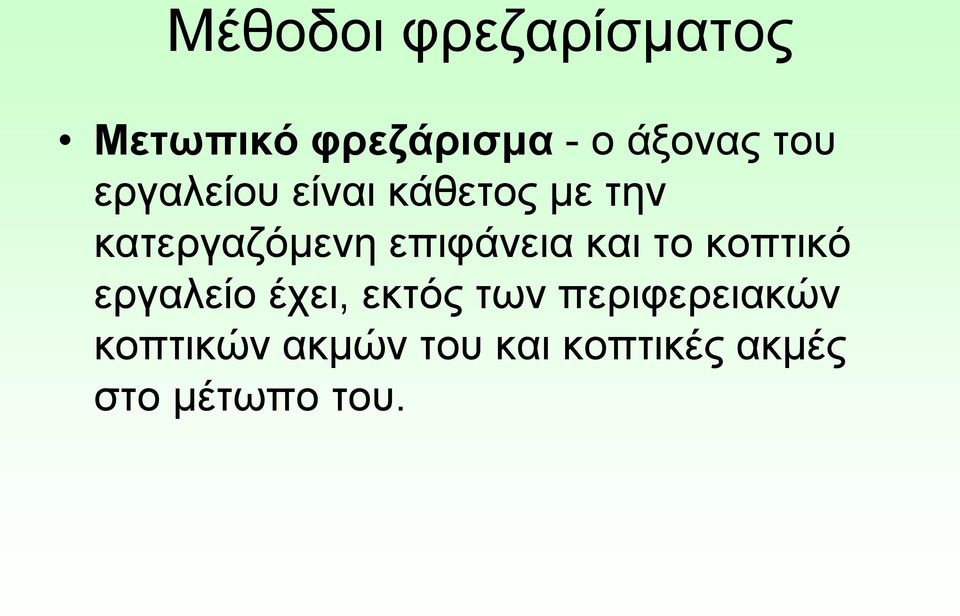

6 Μέθοδοι φρεζαρίσματος Μετωπικό φρεζάρισμα - ο άξονας του εργαλείου είναι κάθετος με την κατεργαζόμενη επιφάνεια και το κοπτικό εργαλείο έχει, εκτός των περιφερειακών κοπτικών ακμών του και κοπτικές ακμές στο μέτωπο του.

επιφάνεια και το κοπτικό εργαλείο έχει, εκτός των

7 Μετωπικό φρεζάρισμα

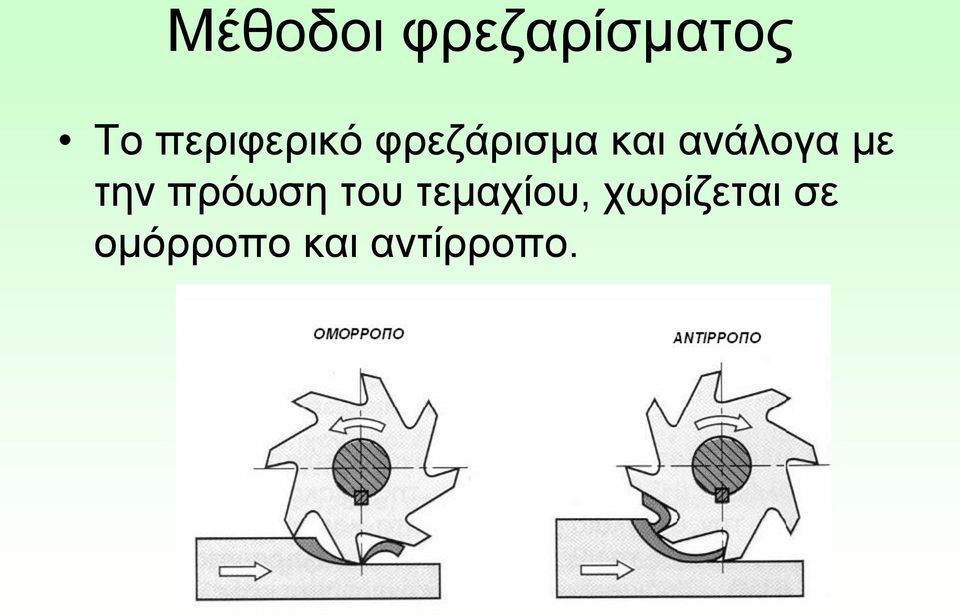

8 Μέθοδοι φρεζαρίσματος Το περιφερικό φρεζάρισμα και ανάλογα με την πρόωση του τεμαχίου, χωρίζεται σε ομόρροπο και αντίρροπο.

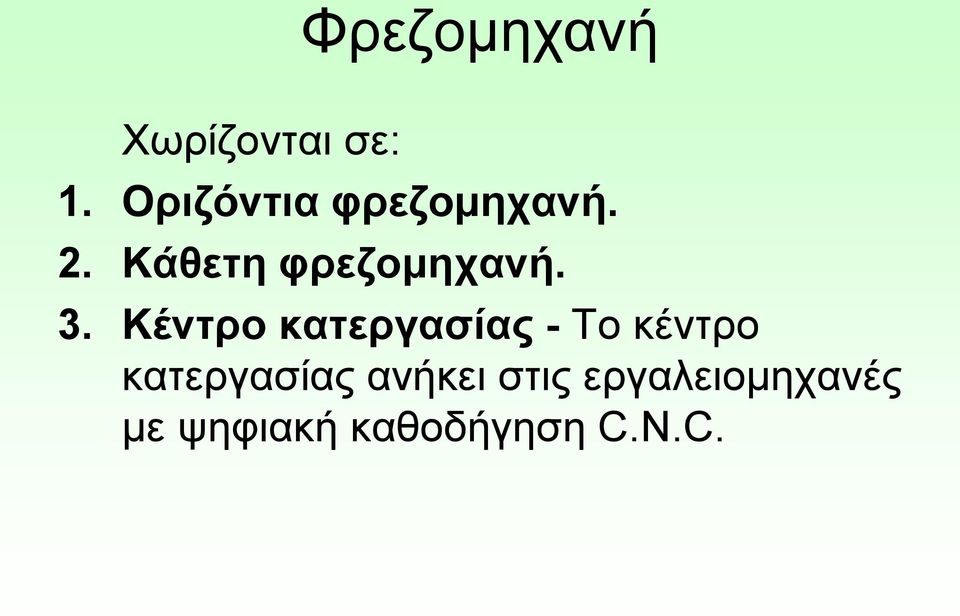

9 Φρεζομηχανή Χωρίζονται σε: 1. Οριζόντια φρεζομηχανή. 2. Κάθετη φρεζομηχανή. 3. Κέντρο κατεργασίας - Το κέντρο κατεργασίας ανήκει στις εργαλειομηχανές με ψηφιακή καθοδήγηση C.N.C.

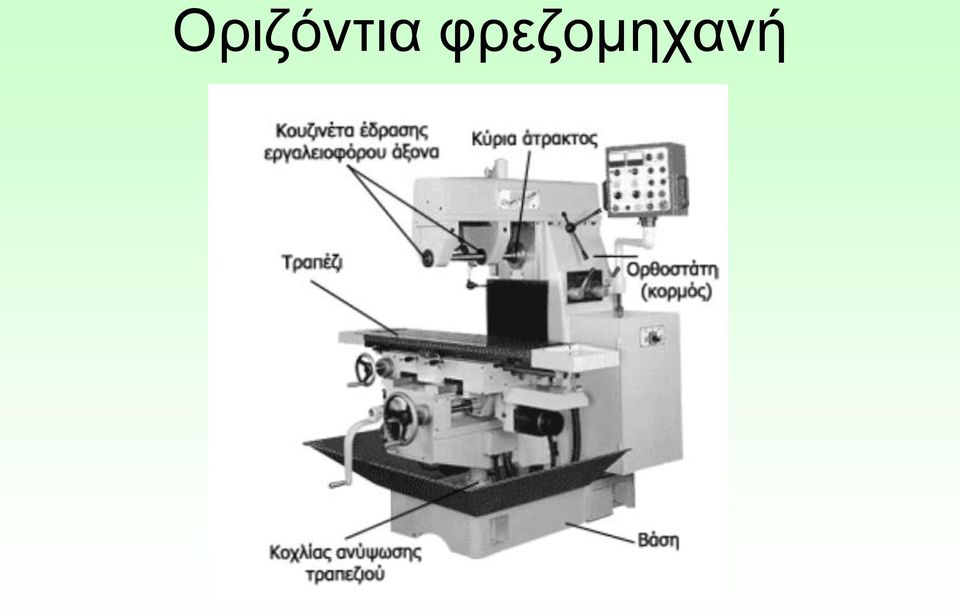

10 Οριζόντια φρεζομηχανή

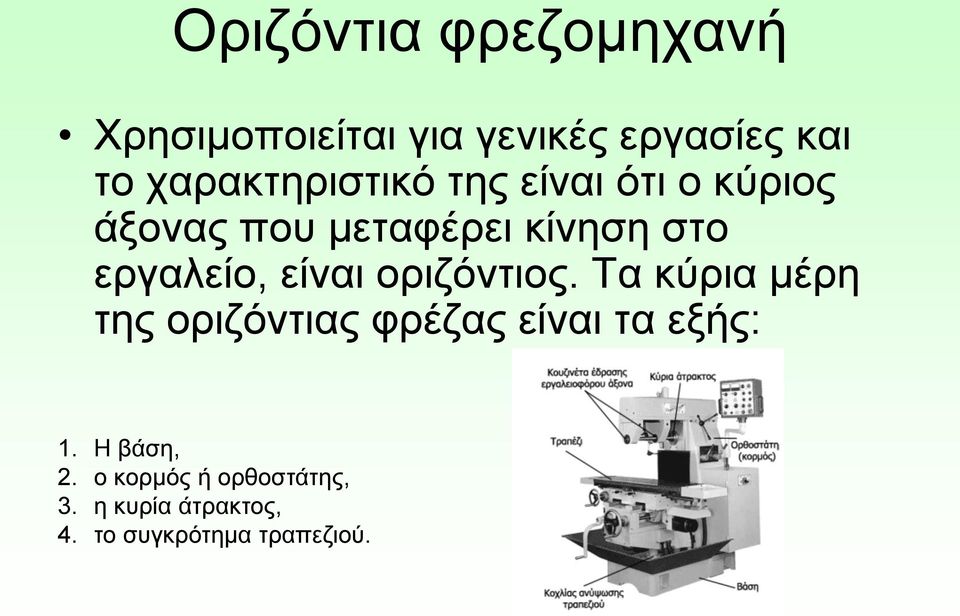

11 Οριζόντια φρεζομηχανή Χρησιμοποιείται για γενικές εργασίες και το χαρακτηριστικό της είναι ότι ο κύριος άξονας που μεταφέρει κίνηση στο εργαλείο, είναι οριζόντιος. Τα κύρια μέρη της οριζόντιας φρέζας είναι τα εξής: 1. Η βάση, 2. ο κορμός ή ορθοστάτης, 3. η κυρία άτρακτος, 4. το συγκρότημα τραπεζιού.

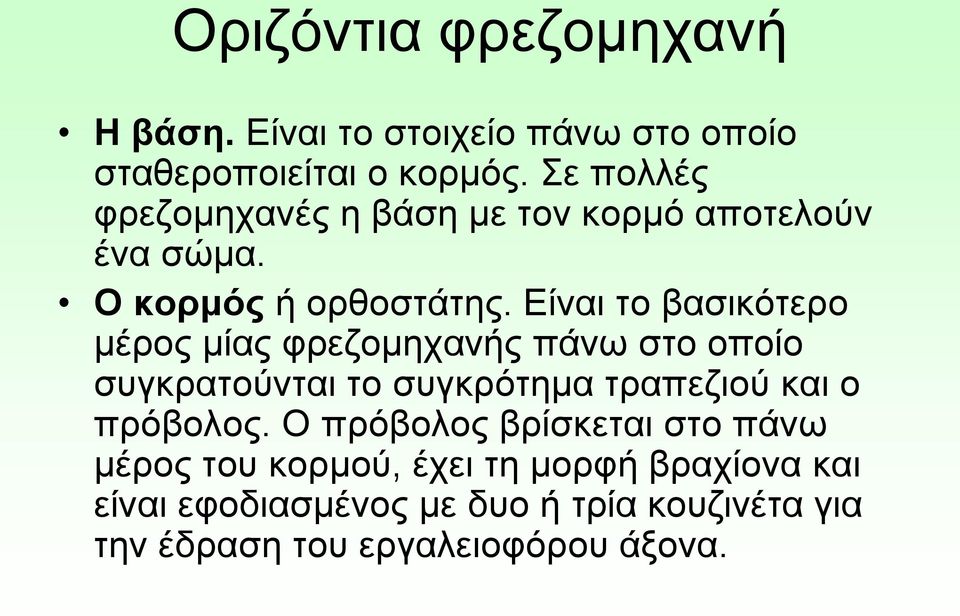

12 Οριζόντια φρεζομηχανή Η βάση. Είναι το στοιχείο πάνω στο οποίο σταθεροποιείται ο κορμός. Σε πολλές φρεζομηχανές η βάση με τον κορμό αποτελούν ένα σώμα. Ο κορμός ή ορθοστάτης. Είναι το βασικότερο μέρος μίας φρεζομηχανής πάνω στο οποίο συγκρατούνται το συγκρότημα τραπεζιού και ο πρόβολος. Ο πρόβολος βρίσκεται στο πάνω μέρος του κορμού, έχει τη μορφή βραχίονα και είναι εφοδιασμένος με δυο ή τρία κουζινέτα για την έδραση του εργαλειοφόρου άξονα.

Είναι το βασικότερο μέρος μίας φρεζομηχανής πάνω στο οποίο συγκρατούνται το συγκρότημα τραπεζιού και ο πρόβολος.

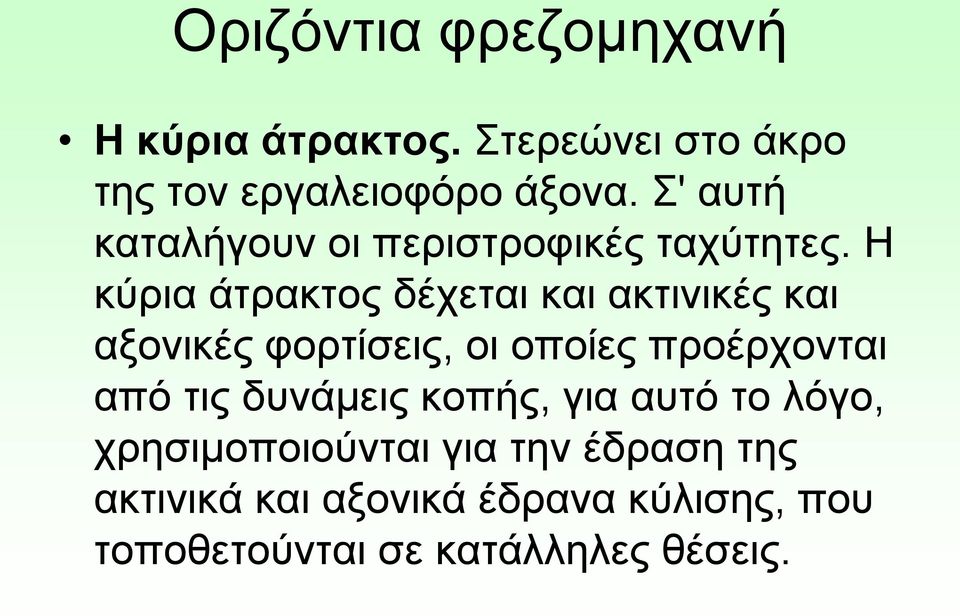

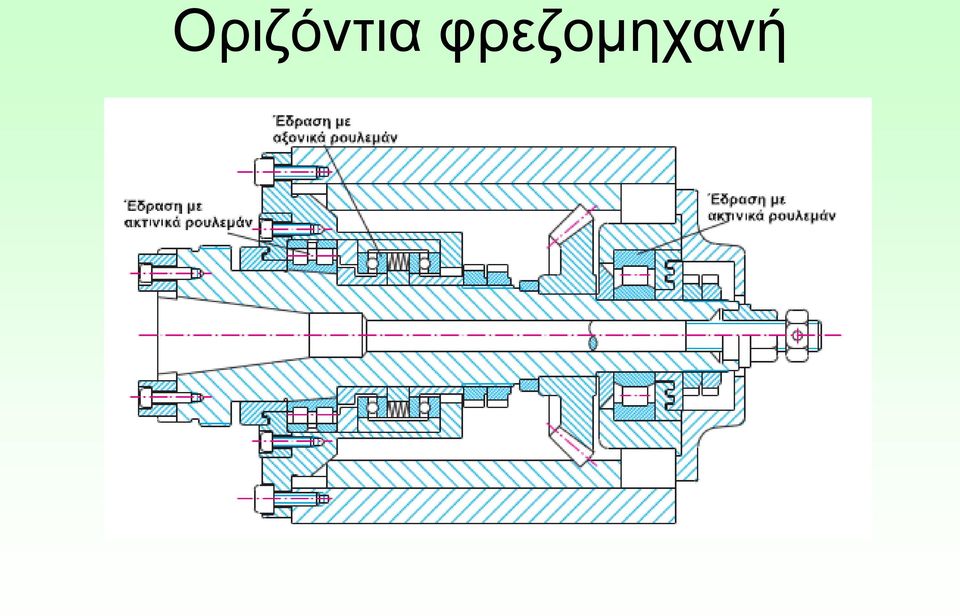

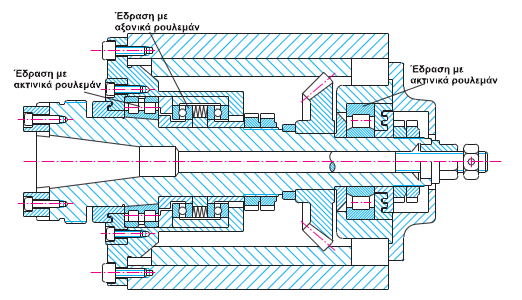

13 Οριζόντια φρεζομηχανή Η κύρια άτρακτος. Στερεώνει στο άκρο της τον εργαλειοφόρο άξονα. Σ' αυτή καταλήγουν οι περιστροφικές ταχύτητες. Η κύρια άτρακτος δέχεται και ακτινικές και αξονικές φορτίσεις, οι οποίες προέρχονται από τις δυνάμεις κοπής, για αυτό το λόγο, χρησιμοποιούνται για την έδραση της ακτινικά και αξονικά έδρανα κύλισης, που τοποθετούνται σε κατάλληλες θέσεις.

Η κύρια άτρακτος δέχεται και ακτινικές και αξονικές φορτίσεις, οι οποίες προέρχονται από τις

14 Οριζόντια φρεζομηχανή

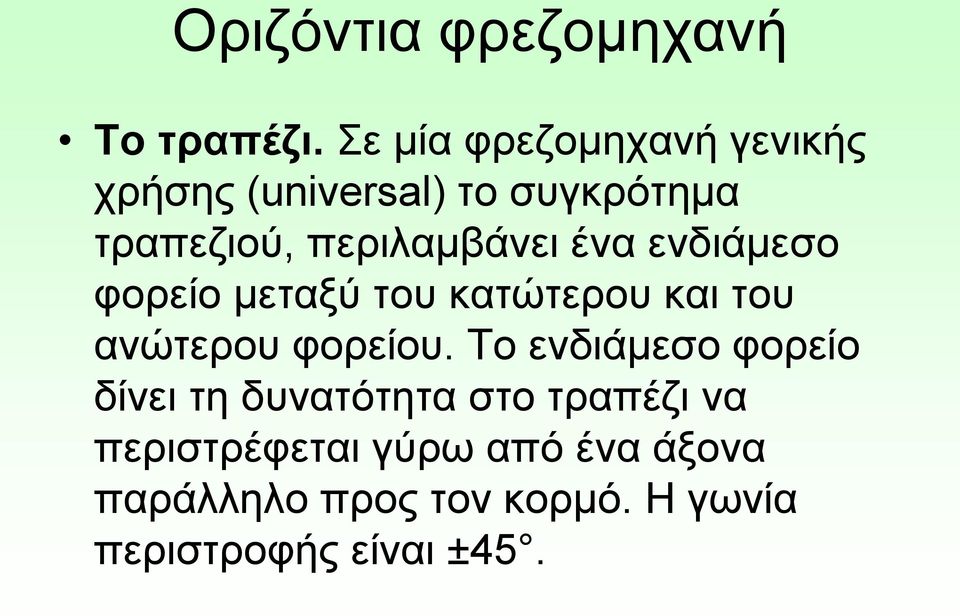

15 Οριζόντια φρεζομηχανή Το τραπέζι. Σε μία φρεζομηχανή γενικής χρήσης (universal) το συγκρότημα τραπεζιού, περιλαμβάνει ένα ενδιάμεσο φορείο μεταξύ του κατώτερου και του ανώτερου φορείου. Το ενδιάμεσο φορείο δίνει τη δυνατότητα στο τραπέζι να περιστρέφεται γύρω από ένα άξονα παράλληλο προς τον κορμό. Η γωνία περιστροφής είναι ±45.

περιλαμβάνει ένα ενδιάμεσο φορείο μεταξύ του κατώτερου και του ανώτερου φορείου.

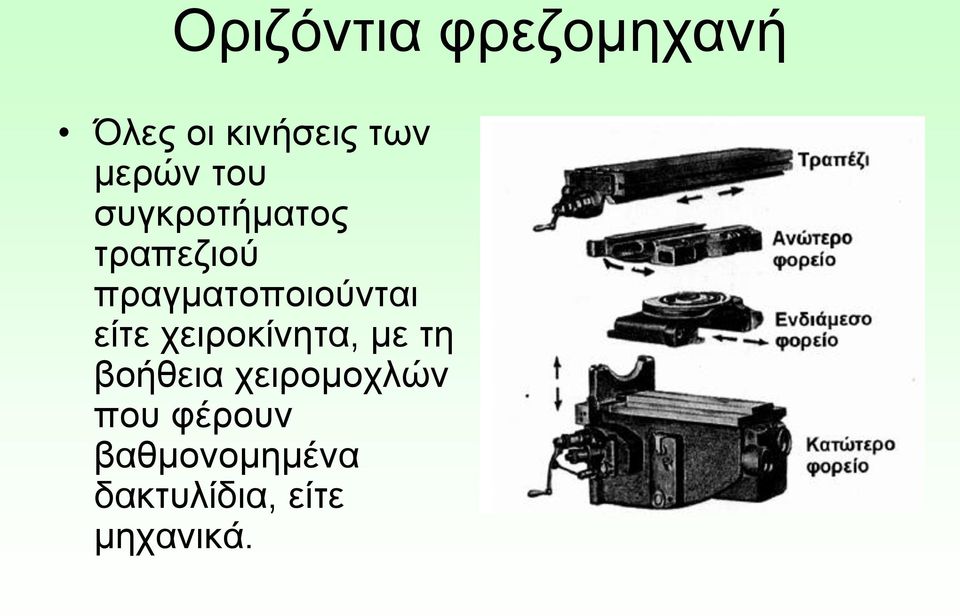

16 Οριζόντια φρεζομηχανή Όλες οι κινήσεις των μερών του συγκροτήματος τραπεζιού πραγματοποιούνται είτε χειροκίνητα, με τη βοήθεια χειρομοχλών που φέρουν βαθμονομημένα δακτυλίδια, είτε μηχανικά.

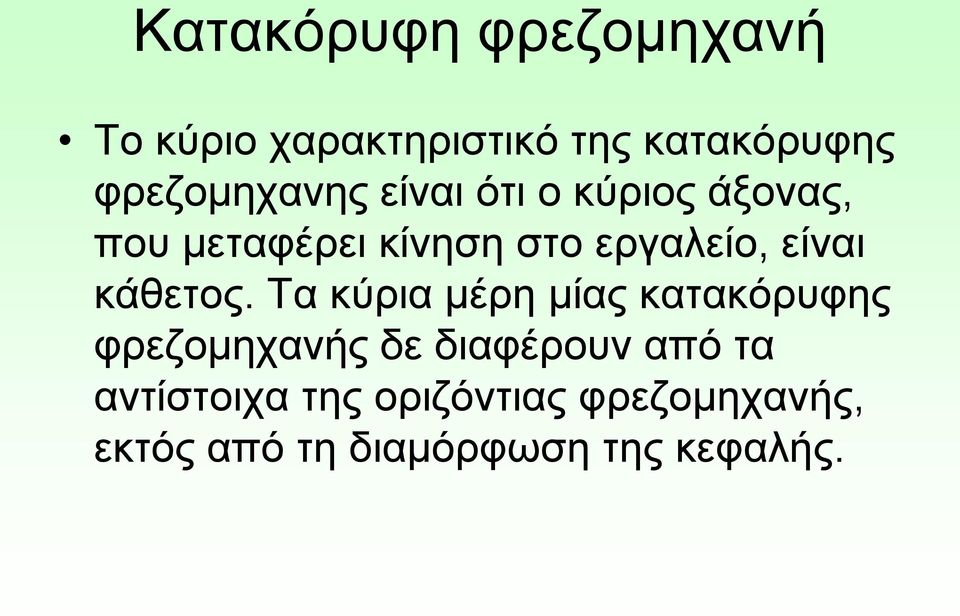

17 Κατακόρυφη φρεζομηχανή Το κύριο χαρακτηριστικό της κατακόρυφης φρεζομηχανης είναι ότι ο κύριος άξονας, που μεταφέρει κίνηση στο εργαλείο, είναι κάθετος. Τα κύρια μέρη μίας κατακόρυφης φρεζομηχανής δε διαφέρουν από τα αντίστοιχα της οριζόντιας φρεζομηχανής, εκτός από τη διαμόρφωση της κεφαλής.

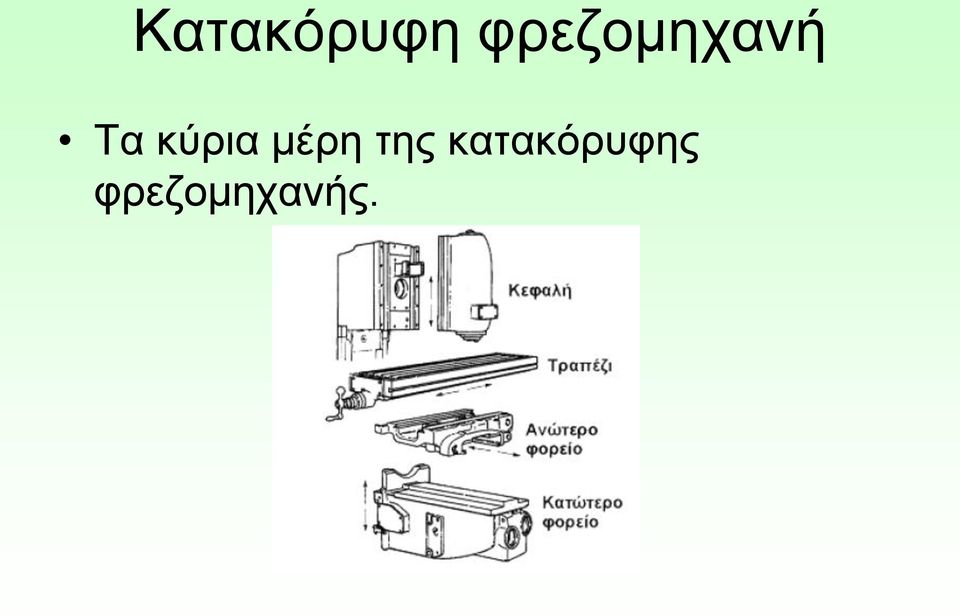

18 Κατακόρυφη φρεζομηχανή Τα κύρια μέρη της κατακόρυφης φρεζομηχανής.

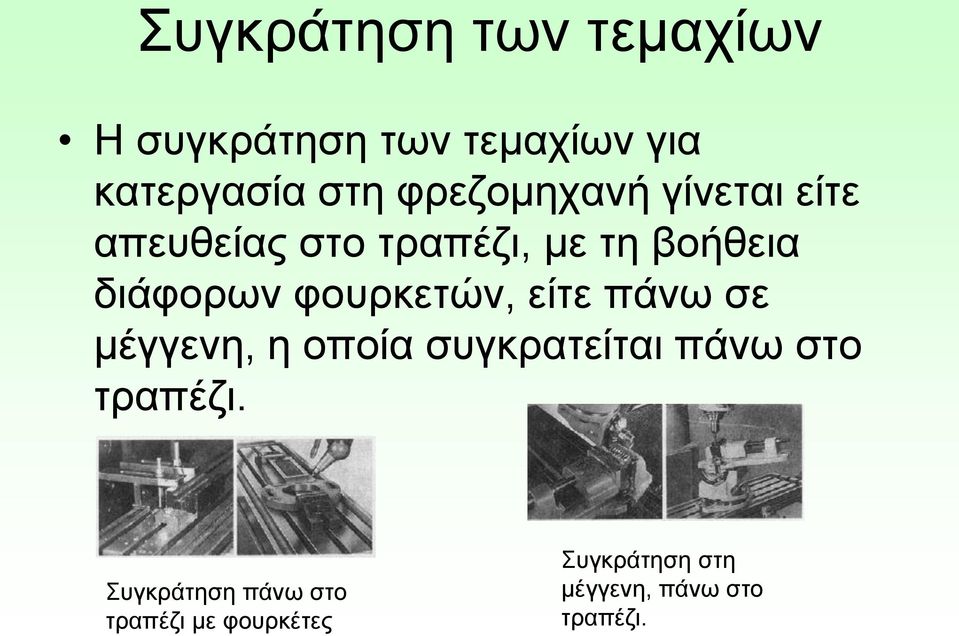

19 Συγκράτηση των τεμαχίων Η συγκράτηση των τεμαχίων για κατεργασία στη φρεζομηχανή γίνεται είτε απευθείας στο τραπέζι, με τη βοήθεια διάφορων φουρκετών, είτε πάνω σε μέγγενη, η οποία συγκρατείται πάνω στο τραπέζι. Συγκράτηση πάνω στο τραπέζι με φουρκέτες Συγκράτηση στη μέγγενη, πάνω στο τραπέζι.

φουρκετών, είτε πάνω σε μέγγενη, η οποία συγκρατείται πάνω στο τραπέζι.

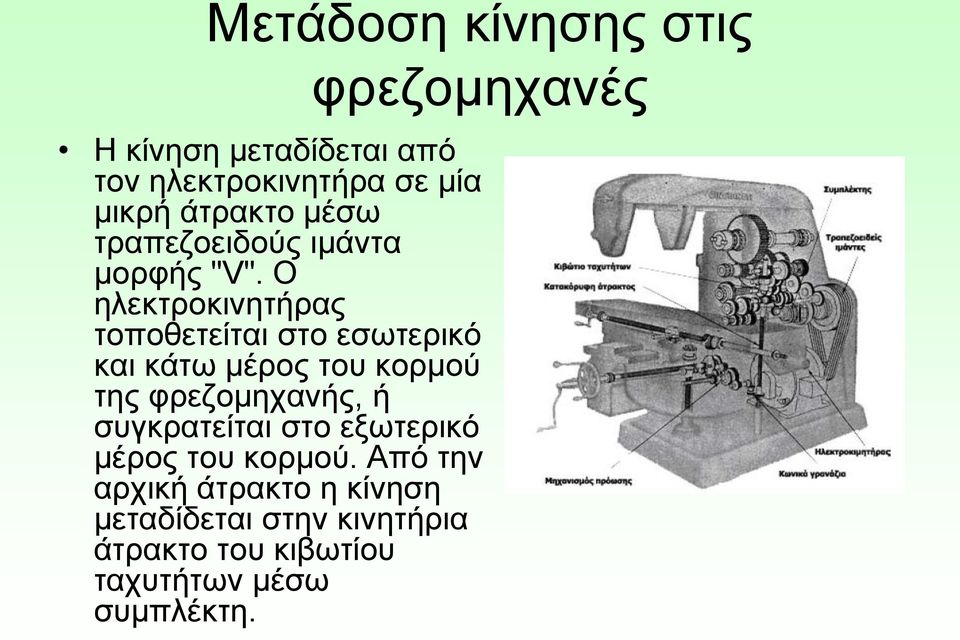

20 Μετάδοση κίνησης στις φρεζομηχανές Η κίνηση μεταδίδεται από τον ηλεκτροκινητήρα σε μία μικρή άτρακτο μέσω τραπεζοειδούς ιμάντα μορφής "V". Ο ηλεκτροκινητήρας τοποθετείται στο εσωτερικό και κάτω μέρος του κορμού της φρεζομηχανής, ή συγκρατείται στο εξωτερικό μέρος του κορμού. Από την αρχική άτρακτο η κίνηση μεταδίδεται στην κινητήρια άτρακτο του κιβωτίου ταχυτήτων μέσω συμπλέκτη.

Ο ηλεκτροκινητήρας τοποθετείται στο εσωτερικό και κάτω μέρος του κορμού της φρεζομηχανής, ή

21 Μετάδοση κίνησης στις φρεζομηχανές Η επιθυμητή περιστροφική ταχύτητα της κυρίας ατράκτου επιτυγχάνεται με εμπλοκή διαφόρων ζευγών οδοντωτών τροχών στο κιβώτιο ταχυτήτων. Στις φρεζομηχανές το κιβώτιο ταχυτήτων συνήθως έχει 12 έως 18 συνδυασμούς ταχυτήτων. Το μέγεθος των υψηλών περιστροφικών ταχυτήτων της κυρίας ατράκτου ανέρχεται μέχρι στρ/min για μικρές φρεζομηχανές, ενώ για μεγάλες φρεζομηχανές μέχρι στρ/min.

22 Μετάδοση κίνησης στις φρεζομηχανές Όλες οι φρεζομηχανες έκτος των απλών, έχουν μηχανισμό μετάδοσης πρόωσης και στις τρεις κατευθύνσεις του συγκροτήματος τραπεζιού - κατά μήκος, εγκάρσια και κατακόρυφα. Οι απλές φρεζομηχανές έχουν μόνο μηχανισμό κίνησης κατά μήκος της πρόωσης του τραπεζιού.

23 Μετάδοση κίνησης στις φρεζομηχανές Η μετάδοσης κίνησης στο συγκρότημα τραπεζιού γίνεται είτε από ανεξάρτητο ηλεκτροκινητήρα, είτε από το βασικό ηλεκτροκινητήρα της φρεζομηχανής. Η κίνηση μεταδίδεται από τον ηλεκτροκινητήρα σε μία κατακόρυφη άτρακτο μέσω ζεύγους κωνικών οδοντωτών τροχών. Ένα γρανάζι, που ολισθαίνει κατά μήκος της κατακόρυφης ατράκτου, ενεργοποιεί μία σειρά από όλα γρανάζια, που χρησιμεύουν για τις κινήσεις των μερών του συγκροτήματος τραπεζιού στις τρεις κατευθύνσεις.

24 Κοπτικά εργαλεία Περιφερικό φρεζάρισμα

25 Κοπτικά εργαλεία Περιφερικό φρεζάρισμα

26 Κοπτικά εργαλεία Μετωπικό φρεζάρισμα

27 Γωνιές κοπής φρεζών. Η ποιότητα επιφάνειας του κατεργαζόμενου τεμαχίου, καθώς και η διάρκεια ζωής του κοπτικού εργαλείου, εξαρτώνται κατά κύριο λόγο από τις γωνίες κοπής στα δόντια των φρεζών. Διακρίνονται τρεις γωνίες κοπής: γωνία ελευθέριας α, γωνία σφήνας β και γωνία αποβλήτου γ, όπου α+β+γ=90.

28 Συνθήκες κατεργασίας Ο αριθμός των στροφών του κοπτικού εργαλείου εξαρτάται, όπως και στην τόρνευση, από την επιθυμητή ταχύτητα κοπής. Η ταχύτητα κοπής στο φρεζάρισμα αντιπροσωπεύει την κίνηση του δοντιού του κοπτικού στο χρόνο.

29 Διαιρέτης Ο διαιρέτης είναι ένα ξεχωριστό εξάρτημα συγκράτησης των φρεζομηχανών, το οποίο δίνει τη δυνατότητα κατεργασίας σε ίσες γωνίες είτε σε κυλινδρικές είτε σε μετωπικές επιφάνεια. Οι διαιρέτες διακρίνονται σε επίπεδους ή κάθετους, ανάλογα με τη δυνατότητα έδρασης του τεμαχίου, όπως επίσης σε διαιρέτες άμεσης ή έμμεσης διαίρεσης.

30 Διαιρέτης έμμεσης διαίρεσης Η λειτουργία του διαιρέτη βασίζεται στη μετάδοση κίνησης στην κυρία άτρακτο από ένα ζεύγος ατέρμονα κοχλία-κορώνας, των οποίων η σχέση μετάδοσης είναι συνήθως 40:1. Ο δίσκος διαιρέσεως στηρίζεται στον άξονα του ατέρμονα κοχλία. Για κάθε διαιρέτη υπάρχουν τρεις δίσκοι διαίρεσης. Ο καθένας από τους δίσκους αποτελείται από έξι περιφέρειες με ομοιόμορφα μοιρασμένες οπές.

31 Διαιρέτης έμμεσης διαίρεσης Ο χειρομοχλός έχει την δυνατότητα ακτινικής μετατόπισης για την επιλογή μιας από τις έξι περιφέρειες του δίσκου. Η περιστροφική κίνηση μεταδίδεται από το χειρομοχλό στον ατέρμονα κοχλία, στην κορώνα, στην κύρια άτρακτο και συνεπώς στο κομμάτι. Ας υποτεθεί ότι στο κομμάτι θα γίνουν Ζ διαιρέσεις και η σχέση μετάδοσης είναι 40:1, ο δίσκος τότε πρέπει να στραφεί Χ φορές. Οπου:
