ΤΟ ΠΛΥΝΤΗΡΙΟ. Στέλλα Ανεσιάδου. Μαθήτρια Α 2 Γυμνασίου, Ελληνικό Κολλέγιο Θεσσαλονίκης. Επιβλέπων Καθηγητής: Κωνσταντίνος Παρασκευόπουλος

Transcript

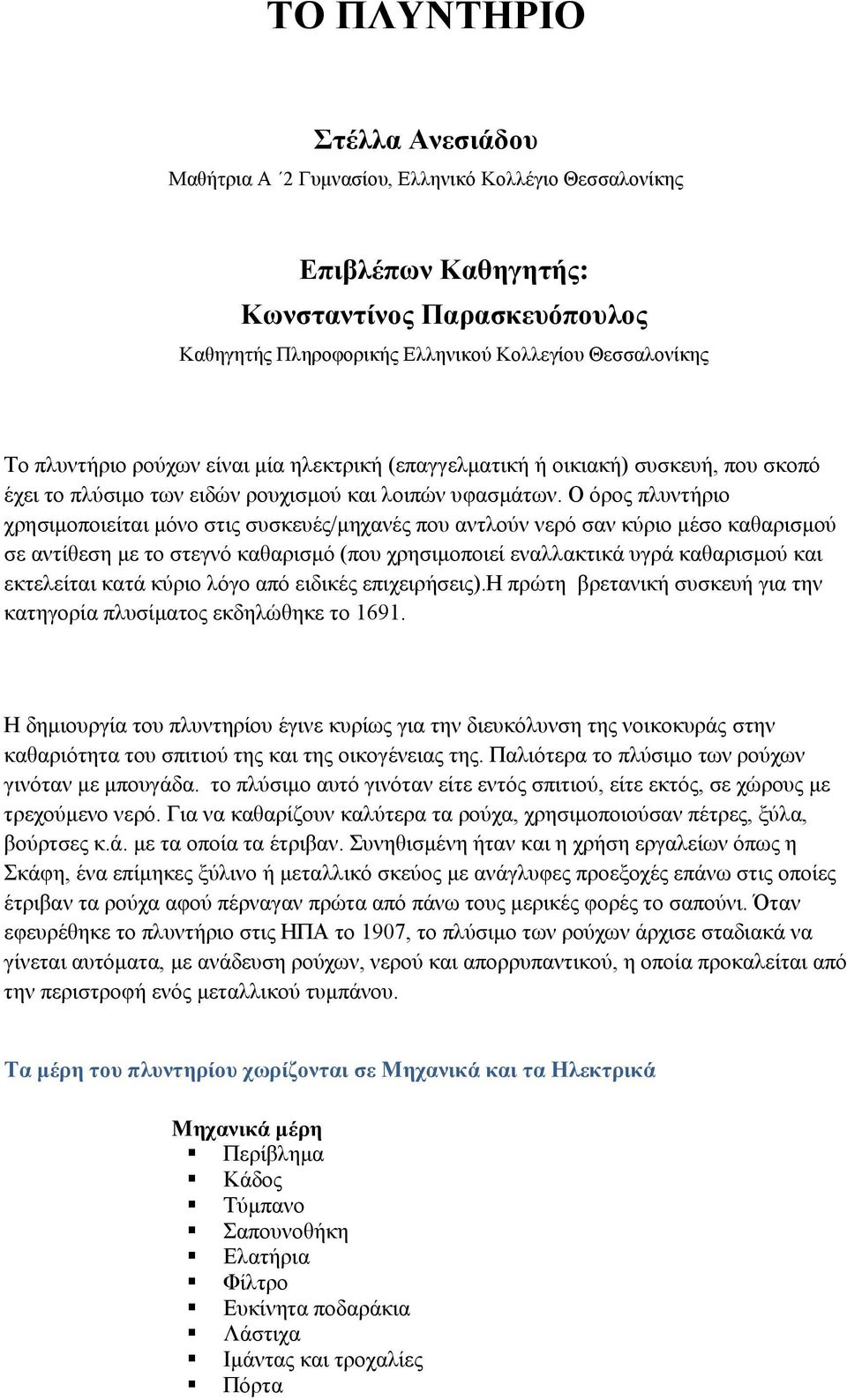

1 ΤΟ ΠΛΥΝΤΗΡΙΟ Στέλλα Ανεσιάδου Μαθήτρια Α 2 Γυμνασίου, Ελληνικό Κολλέγιο Θεσσαλονίκης Επιβλέπων Καθηγητής: Κωνσταντίνος Παρασκευόπουλος Καθηγητής Πληροφορικής Ελληνικού Κολλεγίου Θεσσαλονίκης Το πλυντήριο ρούχων είναι μία ηλεκτρική (επαγγελματική ή οικιακή) συσκευή, που σκοπό έχει το πλύσιμο των ειδών ρουχισμού και λοιπών υφασμάτων. Ο όρος πλυντήριο χρησιμοποιείται μόνο στις συσκευές/μηχανές που αντλούν νερό σαν κύριο μέσο καθαρισμού σε αντίθεση με το στεγνό καθαρισμό (που χρησιμοποιεί εναλλακτικά υγρά καθαρισμού και εκτελείται κατά κύριο λόγο από ειδικές επιχειρήσεις).η πρώτη βρετανική συσκευή για την κατηγορία πλυσίματος εκδηλώθηκε το Η δημιουργία του πλυντηρίου έγινε κυρίως για την διευκόλυνση της νοικοκυράς στην καθαριότητα του σπιτιού της και της οικογένειας της. Παλιότερα το πλύσιμο των ρούχων γινόταν με μπουγάδα. το πλύσιμο αυτό γινόταν είτε εντός σπιτιού, είτε εκτός, σε χώρους με τρεχούμενο νερό. Για να καθαρίζουν καλύτερα τα ρούχα, χρησιμοποιούσαν πέτρες, ξύλα, βούρτσες κ.ά. με τα οποία τα έτριβαν. Συνηθισμένη ήταν και η χρήση εργαλείων όπως η Σκάφη, ένα επίμηκες ξύλινο ή μεταλλικό σκεύος με ανάγλυφες προεξοχές επάνω στις οποίες έτριβαν τα ρούχα αφού πέρναγαν πρώτα από πάνω τους μερικές φορές το σαπούνι. Όταν εφευρέθηκε το πλυντήριο στις ΗΠΑ το 1907, το πλύσιμο των ρούχων άρχισε σταδιακά να γίνεται αυτόματα, με ανάδευση ρούχων, νερού και απορρυπαντικού, η οποία προκαλείται από την περιστροφή ενός μεταλλικού τυμπάνου. Τα μέρη του πλυντηρίου χωρίζονται σε Μηχανικά και τα Ηλεκτρικά Μηχανικά μέρη Περίβλημα Κάδος Τύμπανο Σαπουνοθήκη Ελατήρια Φίλτρο Ευκίνητα ποδαράκια Λάστιχα Ιμάντας και τροχαλίες Πόρτα

2 Λάστιχο πόρτας Ρουλεμάν Βαρίδι Ηλεκτρικά μέρη Θερμοστάτες σταθερής θερμοκρασίας Ρυθμιζόμενος θερμοστάτης Πιεζοστάτης Αντλία νερού Θερμικό στοιχείο Ηλεκτρομαγνητικές βαλβίδες νερού Ηλεκτρικός κινητήρας Χρονοδιακόπτης Πυκνωτής

3 Περίβλημα Το περίβλημα του πλυντηρίου είναι από σιδερένια λαμαρίνα μπογιατισμένη στο φούρνο και περιβάλλει όλα τα μέρη του πλυντηρίου. Κάδος Ο κάδος είναι ένας μεγάλος οριζόντιος κύλινδρος με άνοιγμα μπροστά, που περιέχει το νερό και το τύμπανο μέσα στο οποίο γίνεται η πλύση. Τύμπανο Το τύμπανο είναι το μέρος του πλυντηρίου μέσα στο οποίο μπαίνουν τα ρούχα. Είναι κατασκευασμένο από ανοξείδωτη λαμαρίνα με πάμπολλες τρυπίτσες στην περιφέρεια. Σαπουνοθήκη Η σαπουνοθήκη βρίσκεται στο πάνω μέρος του πλυντηρίου και μπορεί να έχει από δυο μέχρι τέσσερις θήκες. Ελατήρια Τα ελατήρια είναι δυο ή τέσσερα και συγκρατούν τον κάδο στο πάνω μέρος. Φίλτρο Ο σκοπός του φίλτρου είναι να προστατεύει την αντλία του νερού από χώματα, άμμους, κουμπιά, κλωστές κ.α. Ευκίνητα ποδαράκια Χρησιμεύουν στο να κρατούν τον κάδο από κάτω αλλά ταυτόχρονα και να απορροφούν τις ταλαντώσεις του. Λάστιχα Τα λάστιχα του πλυντηρίου είναι δυο: Το λάστιχο εισαγωγής που συνδέεται στη βρύση και το λάστιχο εξαγωγής που στερεώνεται στο σωλήνα αποχέτευσης. Ιμάντας και τροχαλίες Το τύμπανο διαθέτει μια τροχαλία μεγάλης διαμέτρου και ο κινητήρας μια τροχαλία μικρής διαμέτρου. Οι δυο τροχαλίες συνδέονται με έναν ιμάντα (κολάνι). Έτσι, η ταχύτητα του κινητήρα μειώνεται στο τύμπανο κατά 5 ή 6 φορές περίπου. Η Πόρτα Η πόρτα είναι γυάλινη και έχει βαθούλωμα που φτάνει μέχρι το στόμιο του τυμπάνου. Διαθέτει στο άνοιγμά της ένα ηλεκτρικό-θερμικό διακόπτη. Αυτός ο διακόπτης δυο λεπτά μετά το κλείσιμο της πόρτας, κλειδώνει την πόρτα και ξεκινά το πρόγραμμα. Δυο λεπτά, επίσης, μετά τη λήξη του προγράμματος, απασφαλίζει την πόρτα και διακόπτει το κύκλωμα. Λάστιχο πόρτας Είναι ένας εύκαμπτος λαστιχένιος δακτύλιος που τοποθετείται μεταξύ του κάδου και του περιβλήματος του πλυντηρίου. Έτσι, το νερό δεν μπορεί να χυθεί από τον κάδο στο εσωτερικό του πλυντηρίου. Ρουλεμάν Το ρουλεμάν είναι το εξάρτημα που κρατά τον άξονα του κάδου. Βρίσκεται μέσα σ ένα μεταλλικό σταυρό, στερεωμένο στο πίσω μέρος του κάδου.

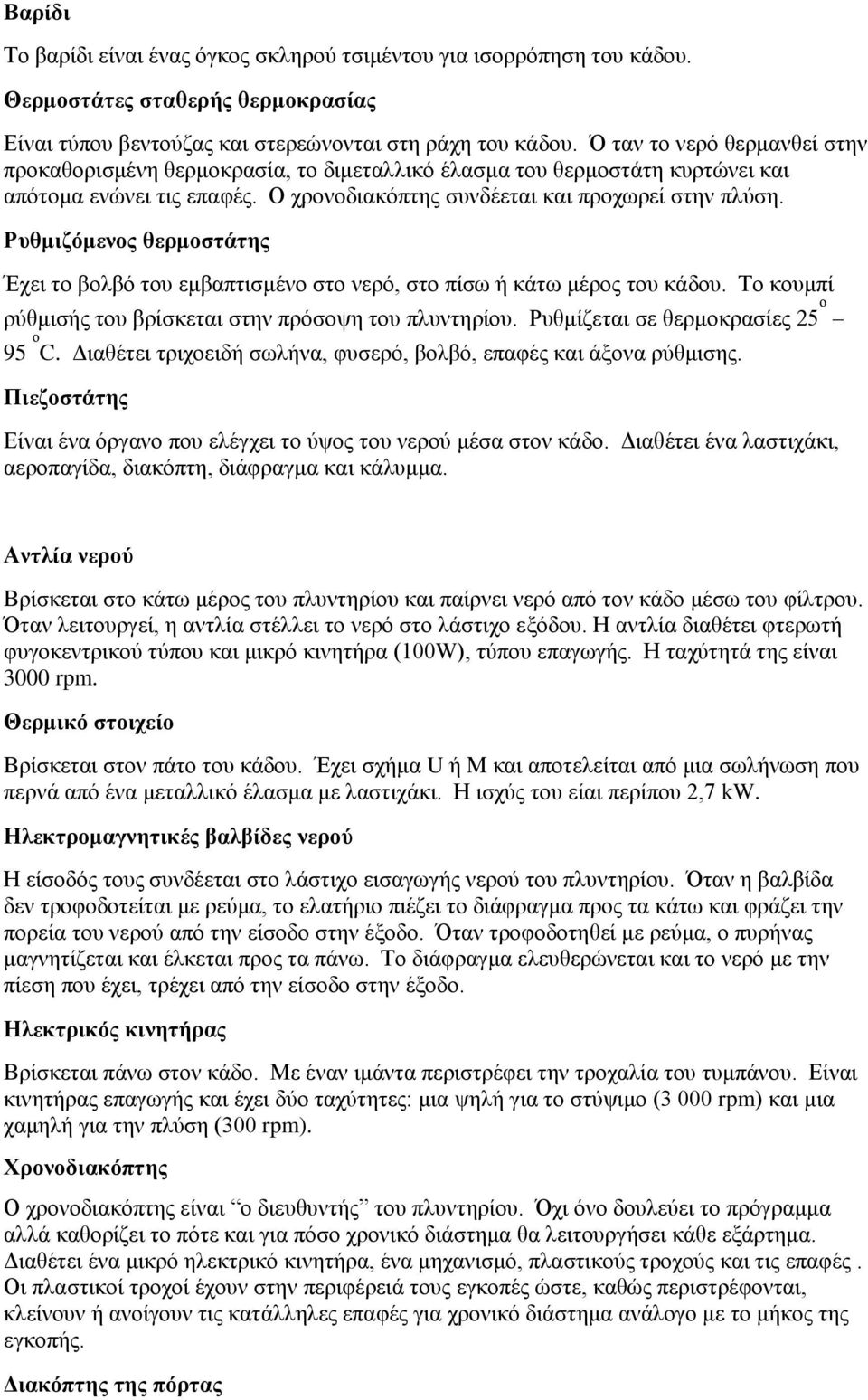

4 Βαρίδι Το βαρίδι είναι ένας όγκος σκληρού τσιμέντου για ισορρόπηση του κάδου. Θερμοστάτες σταθερής θερμοκρασίας Είναι τύπου βεντούζας και στερεώνονται στη ράχη του κάδου. Ό ταν το νερό θερμανθεί στην προκαθορισμένη θερμοκρασία, το διμεταλλικό έλασμα του θερμοστάτη κυρτώνει και απότομα ενώνει τις επαφές. Ο χρονοδιακόπτης συνδέεται και προχωρεί στην πλύση. Ρυθμιζόμενος θερμοστάτης Έχει το βολβό του εμβαπτισμένο στο νερό, στο πίσω ή κάτω μέρος του κάδου. Το κουμπί ρύθμισής του βρίσκεται στην πρόσοψη του πλυντηρίου. Ρυθμίζεται σε θερμοκρασίες 25 ο 95 ο C. Διαθέτει τριχοειδή σωλήνα, φυσερό, βολβό, επαφές και άξονα ρύθμισης. Πιεζοστάτης Είναι ένα όργανο που ελέγχει το ύψος του νερού μέσα στον κάδο. Διαθέτει ένα λαστιχάκι, αεροπαγίδα, διακόπτη, διάφραγμα και κάλυμμα. Αντλία νερού Βρίσκεται στο κάτω μέρος του πλυντηρίου και παίρνει νερό από τον κάδο μέσω του φίλτρου. Όταν λειτουργεί, η αντλία στέλλει το νερό στο λάστιχο εξόδου. Η αντλία διαθέτει φτερωτή φυγοκεντρικού τύπου και μικρό κινητήρα (100W), τύπου επαγωγής. Η ταχύτητά της είναι 3000 rpm. Θερμικό στοιχείο Βρίσκεται στον πάτο του κάδου. Έχει σχήμα U ή Μ και αποτελείται από μια σωλήνωση που περνά από ένα μεταλλικό έλασμα με λαστιχάκι. Η ισχύς του είαι περίπου 2,7 kw. Ηλεκτρομαγνητικές βαλβίδες νερού Η είσοδός τους συνδέεται στο λάστιχο εισαγωγής νερού του πλυντηρίου. Όταν η βαλβίδα δεν τροφοδοτείται με ρεύμα, το ελατήριο πιέζει το διάφραγμα προς τα κάτω και φράζει την πορεία του νερού από την είσοδο στην έξοδο. Όταν τροφοδοτηθεί με ρεύμα, ο πυρήνας μαγνητίζεται και έλκεται προς τα πάνω. Το διάφραγμα ελευθερώνεται και το νερό με την πίεση που έχει, τρέχει από την είσοδο στην έξοδο. Ηλεκτρικός κινητήρας Βρίσκεται πάνω στον κάδο. Με έναν ιμάντα περιστρέφει την τροχαλία του τυμπάνου. Είναι κινητήρας επαγωγής και έχει δύο ταχύτητες: μια ψηλή για το στύψιμο (3 000 rpm) και μια χαμηλή για την πλύση (300 rpm). Χρονοδιακόπτης Ο χρονοδιακόπτης είναι ο διευθυντής του πλυντηρίου. Όχι όνο δουλεύει το πρόγραμμα αλλά καθορίζει το πότε και για πόσο χρονικό διάστημα θα λειτουργήσει κάθε εξάρτημα. Διαθέτει ένα μικρό ηλεκτρικό κινητήρα, ένα μηχανισμό, πλαστικούς τροχούς και τις επαφές. Οι πλαστικοί τροχοί έχουν στην περιφέρειά τους εγκοπές ώστε, καθώς περιστρέφονται, κλείνουν ή ανοίγουν τις κατάλληλες επαφές για χρονικό διάστημα ανάλογο με το μήκος της εγκοπής. Διακόπτης της πόρτας

5 Βρίσκεται πάνω στο περίβλημα κοντά στην πόρτα. Όταν κλείσει η πόρτα, με τη βοήθεια ενός διμεταλλικού ελάσματος και μιας αντίστασης, ο διακόπτης ασφαλίζει την πόρτα σε δύο λεπτά και ξεκινά το κύκλωμα. Όταν τελειώσει το πρόγραμμα του πλυντηρίου, ο διακόπτης πόρτας νεκρώνει το κύκλωμα και απασφαλίζει την πόρτα σε δυο λεπτά. Πυκνωτής Ο πυκνωτής μόνιμης λειτουργίας βελτιώνει το συντελεστή ισχύος του κινητήρα και βοηθά τον κινητήρα να περιστρέφεται προς μια κατεύθυνση. Ο πυκνωτής εκκίνησης βοηθά να ξεκινήσει ο κινητήρας αλλά μετά την εκκίνηση αποσυνδέεται. Ιστορική εξέλιξη Το πρώτο βρετανικό δίπλωμα ευρεσιτεχνίας για την κατηγορία πλυσίματος και στυψίματος μηχανών εκδόθηκε το Ένα σχέδιο ενός πρόωρου πλυντηρίου ρούχων εμφανίστηκε σε μία έκδοση τον Ιανουάριο του 1752 "του περιοδικού των κυρίων", σε μια αγγλική δημοσίευση. Το 1782, εκδόθηκε ένα βρετανικό δίπλωμα ευρεσιτεχνίας για ένα πλυντήριο περιστρεφόμενων τυμπάνων στο Henry Sidgier. Πρώτες οι Ηνωμένες Πολιτείες κατοχυρώνουν, με τον τίτλο "ενδύματα που πλένονται, με δίπλωμα ευρεσιτεχνίας" στον Nathaniel Briggs από το Νιου Χάμπσαϊρ. Σε μια πυρκαγιά το 1797, καταστράφηκε το γραφείο διπλωμάτων ευρεσιτεχνίας και δεν σώθηκε καμία περιγραφή της συσκευής, έτσι δεν είναι γνωστό πως λειτουργούσε η συσκευή που είχε "εφεύρει" ο Briggs.Το ηλεκτρικό πλυντήριο ρούχων παρήχθη πρώτη φορά μαζικά το Δεν είναι γνωστό ποιος εφηύρε αρχικά το ηλεκτρικό πλυντήριο. Ο J.Alva, ψαράς στο επάγγελμα, έχει κατοχυρωθεί ανακριβώς ως εφευρέτης του ηλεκτρικού πλυντηρίου. Το γραφείο αμερικανικών διπλωμάτων ευρεσιτεχνίας παρουσιάζει τουλάχιστον ένα δίπλωμα ευρεσιτεχνίας που εκδίδεται στο όνομα κάποιου κ. Φίσερ.

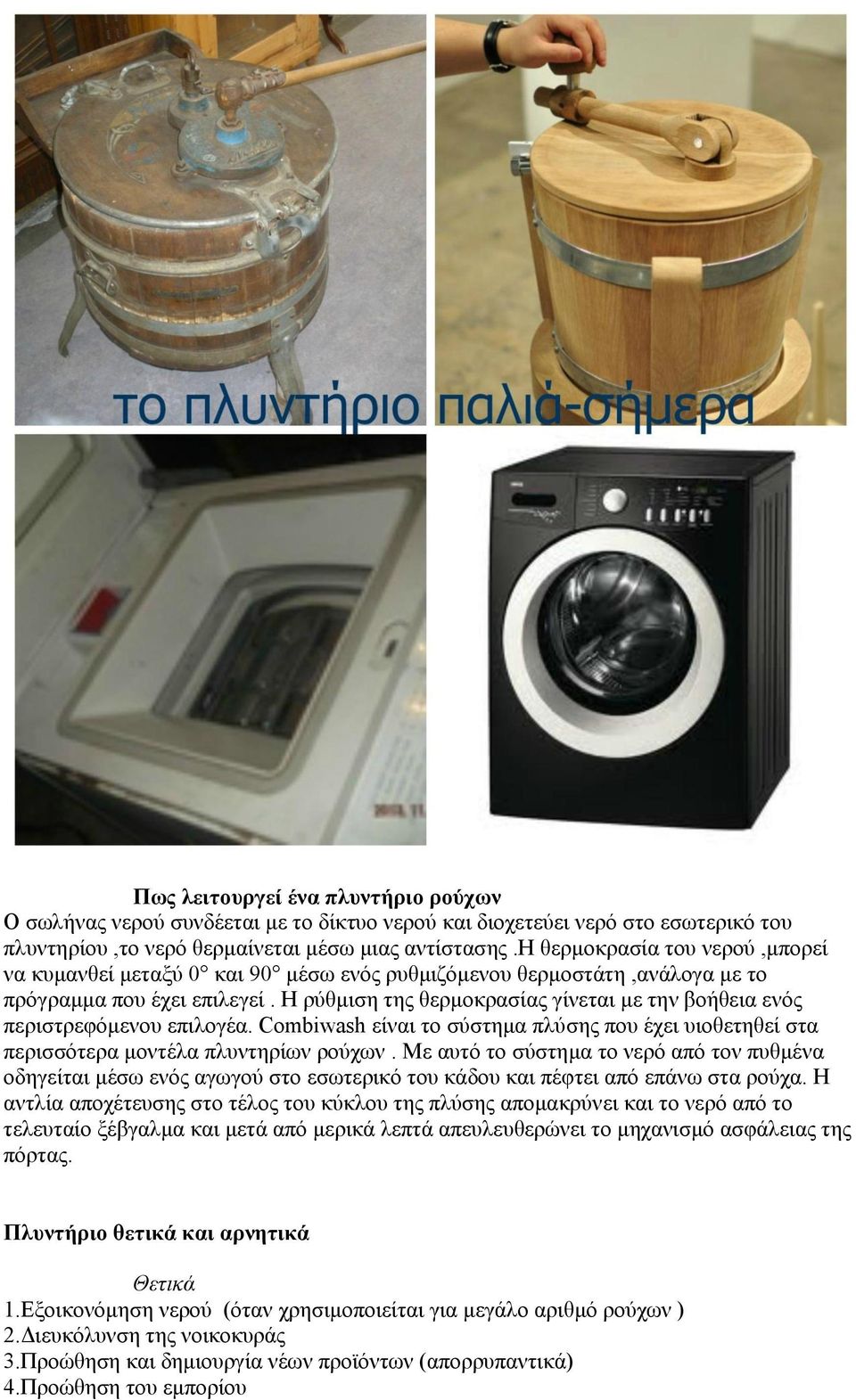

6 Πως λειτουργεί ένα πλυντήριο ρούχων Ο σωλήνας νερού συνδέεται με το δίκτυο νερού και διοχετεύει νερό στο εσωτερικό του πλυντηρίου,το νερό θερμαίνεται μέσω μιας αντίστασης.η θερμοκρασία του νερού,μπορεί να κυμανθεί μεταξύ 0 και 90 μέσω ενός ρυθμιζόμενου θερμοστάτη,ανάλογα με το πρόγραμμα που έχει επιλεγεί. Η ρύθμιση της θερμοκρασίας γίνεται με την βοήθεια ενός περιστρεφόμενου επιλογέα. Combiwash είναι το σύστημα πλύσης που έχει υιοθετηθεί στα περισσότερα μοντέλα πλυντηρίων ρούχων. Με αυτό το σύστημα το νερό από τον πυθμένα οδηγείται μέσω ενός αγωγού στο εσωτερικό του κάδου και πέφτει από επάνω στα ρούχα. Η αντλία αποχέτευσης στο τέλος του κύκλου της πλύσης απομακρύνει και το νερό από το τελευταίο ξέβγαλμα και μετά από μερικά λεπτά απευλευθερώνει το μηχανισμό ασφάλειας της πόρτας. Πλυντήριο θετικά και αρνητικά Θετικά 1.Εξοικονόμηση νερού (όταν χρησιμοποιείται για μεγάλο αριθμό ρούχων ) 2.Διευκόλυνση της νοικοκυράς 3.Προώθηση και δημιουργία νέων προϊόντων (απορρυπαντικά) 4.Προώθηση του εμπορίου

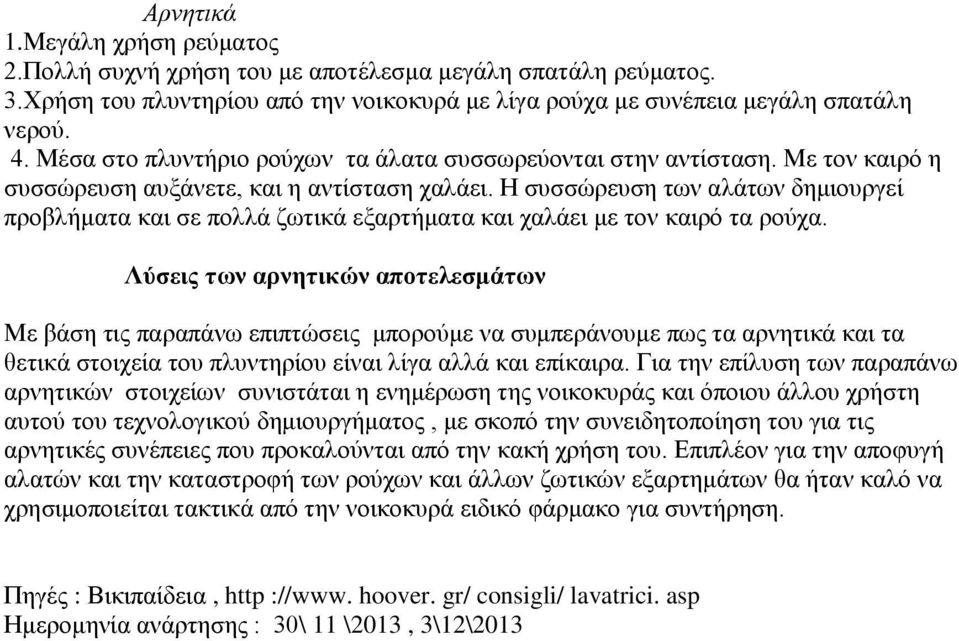

7 Αρνητικά 1.Μεγάλη χρήση ρεύματος 2.Πολλή συχνή χρήση του με αποτέλεσμα μεγάλη σπατάλη ρεύματος. 3.Χρήση του πλυντηρίου από την νοικοκυρά με λίγα ρούχα με συνέπεια μεγάλη σπατάλη νερού. 4. Μέσα στο πλυντήριο ρούχων τα άλατα συσσωρεύονται στην αντίσταση. Με τον καιρό η συσσώρευση αυξάνετε, και η αντίσταση χαλάει. Η συσσώρευση των αλάτων δημιουργεί προβλήματα και σε πολλά ζωτικά εξαρτήματα και χαλάει με τον καιρό τα ρούχα. Λύσεις των αρνητικών αποτελεσμάτων Με βάση τις παραπάνω επιπτώσεις μπορούμε να συμπεράνουμε πως τα αρνητικά και τα θετικά στοιχεία του πλυντηρίου είναι λίγα αλλά και επίκαιρα. Για την επίλυση των παραπάνω αρνητικών στοιχείων συνιστάται η ενημέρωση της νοικοκυράς και όποιου άλλου χρήστη αυτού του τεχνολογικού δημιουργήματος, με σκοπό την συνειδητοποίηση του για τις αρνητικές συνέπειες που προκαλούνται από την κακή χρήση του. Επιπλέον για την αποφυγή αλατών και την καταστροφή των ρούχων και άλλων ζωτικών εξαρτημάτων θα ήταν καλό να χρησιμοποιείται τακτικά από την νοικοκυρά ειδικό φάρμακο για συντήρηση. Πηγές : Βικιπαίδεια, http ://www. hoover. gr/ consigli/ lavatrici. asp Ημερομηνία ανάρτησης : 30\ 11 \2013, 3\12\2013
