1 HA33S Ασύρματο σύστημα συναγερμού Εγχειρίδιο Λειτουργίας και Εγκατάστασης 0

2 ΠΕΡΙΕΧΟΜΕΝΑ Εισαγωγή 2 1. Περιεχόμενα Συσκευασίας HA33S Σχεδιασμός εγκατάστασης Εγκατάσταση και προγραμματισμός του συστήματος Εγκατάσταση και προγραμματισμός της κεντρικής μονάδας Εγκατάσταση της κεντρικής μονάδας Προγραμματισμός της κεντρικής μονάδας Ρύθμιση του PIN Επαναφορά του PIN Ρύθμιση των λειτουργιών ηχητικού συναγερμού Δοκιμαστική Λειτουργία Ήχοι πληκτρολογίου Εγκατάσταση και προγραμματισμός των εξαρτημάτων Προγραμματισμός των εξαρτημάτων Διαγραφή των εξαρτημάτων Τηλεχειριστήριο Ανιχνευτής κίνησης Μαγνητική επαφή ανοίγματος Προγραμματισμός του τηλεφωνητή Προγραμματισμός του μηνύματος συναγερμού Προγραμματισμός των τηλεφωνικών αριθμών Διαγραφή των τηλεφωνικών αριθμών Ενεργοποίηση & Απενεργοποίηση του συστήματος συναγερμού Ενεργοποίηση του συστήματος Ενεργοποίηση χωρίς χρονοκαθυστέρηση Ενεργοποίηση με χρονοκαθυστέρηση Απενεργοποίηση του συστήματος Πίνακας Λειτουργιών... 9 ΣΗΜΑΝΤΙΚΕΣ ΣΥΜΒΟΥΛΕΣ ΤΕΧΝΙΚΑ ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ ΚΑΡΤΑ ΕΓΓΥΗΣΗΣ

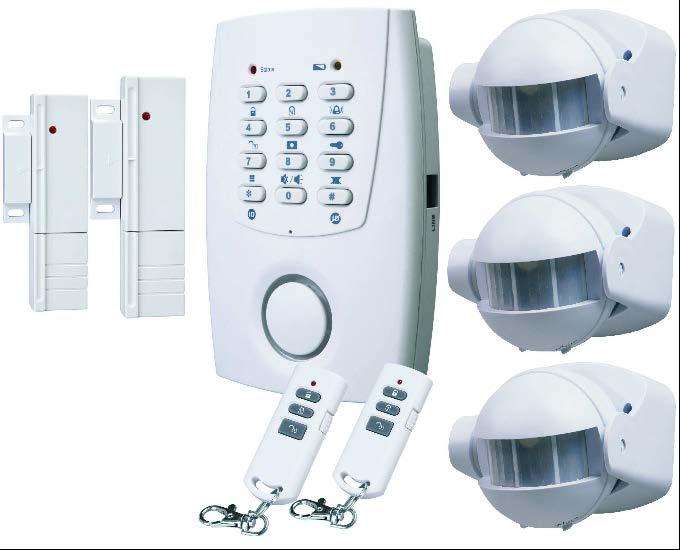

3 Εισαγωγή Το σύστημα HA33S είναι ένα ανεξάρτητο σύστημα συναγερμού με ενσωματωμένο τηλεφωνητή, σχεδιασμένο για τη βελτίωση της ασφάλειας του σπιτιού σας. Το σύστημα HA33S προστατεύει το σπίτι σας εκπέμποντας ηχητικό σήμα συναγερμού σε περίπτωση ενεργοποίησης των αισθητήρων που βρίσκονται στα παράθυρα ή τις πόρτες ή σε περίπτωση ενεργοποίησης των ανιχνευτών κίνησης PIR. Το σύστημα μπορεί να ενεργοποιηθεί ή να απενεργοποιηθεί με την εισαγωγή ενός προσωπικού κωδικού ή μέσω του τηλεχειριστηρίου. Όλοι οι αισθητήρες διαθέτουν ασύρματους πομπούς προκειμένου να αποφευχθεί η χρήση καλωδίων που είναι πάντα δύσκολο να κρυφτούν. 1. Περιεχόμενα Συσκευασίας HA33S Το σύστημα συναγερμού HA33S περιλαμβάνει τα εξής τεμάχια: 1 x Κεντρική μονάδα ελέγχου HA32 3 x ανιχνευτής PIR 2 x Μαγνητική επαφή ανοίγματος 2 x Τηλεχειριστήριο Εγχειρίδιο Εγκατάστασης & Λειτουργίας Σετ εγκατάστασης Μπαταρίες για τα εξαρτήματα 2. Σχεδιασμός εγκατάστασης Επιλέξτε τα διάφορα σημεία όπου θέλετε να τοποθετήσετε τους αισθητήρες. Οι αισθητήρες παραθύρων και θυρών τοποθετούνται συνήθως στην κύρια ή τη βοηθητική είσοδο αλλά μπορούν επίσης να χρησιμοποιηθούν για την ασφάλιση παραθύρων. Οι ανιχνευτές κίνησης PIR τοποθετούνται συνήθως στο πάνω μέρος ενός τοίχου, στο εσωτερικό ενός δωματίου που χρειάζεται προστασία, όπως το σαλόνι ή το χολ της εισόδου. Η κεντρική μονάδα τοποθετείται συνήθως κοντά στην κεντρική είσοδο. Οι αισθητήρες δεν πρέπει να απέχουν πάνω από 30 μέτρα από την κεντρική μονάδα. Αυτή η απόσταση επηρεάζεται από τον αριθμό των θυρών ή τοίχων μέσω των οποίων πρέπει να περάσει το σήμα των αισθητήρων. 2

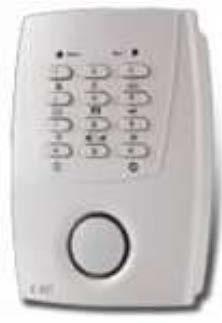

4 3. Εγκατάσταση και προγραμματισμός του συστήματος 3.1 Εγκατάσταση και προγραμματισμός της κεντρικής μονάδας Εγκατάσταση της κεντρικής μονάδας Προετοιμάστε την εγκατάσταση της κεντρικής μονάδας εισάγοντας δύο βίδες στον τοίχο σε οριζόντια διάταξη, σε απόσταση 50 χιλ. η μία από την άλλη και σε κατάλληλη απόσταση από το πάτωμα. - Ανοίξτε τη θήκη των μπαταριών στο πίσω μέρος της μονάδας HA33S. - Τοποθετήστε 4 αλκαλικές μπαταρίες LR06 τύπου "AA" - Κλείστε τη θήκη των μπαταριών στο πίσω μέρος της μονάδας HA33S - Τοποθετήστε την κεντρική μονάδα στο σημείο που έχετε επιλέξει Το σύστημα συναγερμού είναι τώρα έτοιμο για προγραμματισμό ΧΑΜΗΛΗ ΣΤΑΘΜΗ ΜΠΑΤΑΡΙΑΣ: Όταν οι μπαταρίες της κεντρικής μονάδας χρειάζονται αλλαγή, ακούγεται ένα μπιπ από την κεντρική μονάδα κάθε 30 δευτερόλεπτα και αναβοσβήνει η κίτρινη φωτεινή ένδειξη. ΘΕΣΗ ΤΗΣ ΚΕΝΤΡΙΚΗΣ ΜΟΝΑΔΑΣ Πριν την επιλογή της θέσης για την εγκατάσταση της κεντρικής μονάδας, ελέγξτε και προσέξτε τα παρακάτω σημεία: - Βεβαιωθείτε ότι η κεντρική μονάδα θα τοποθετηθεί σε σημείο που δεν μπορεί να το φθάσει ένα πιθανός εισβολέας εάν πρώτα δεν περάσει μπροστά από μαγνητικό αισθητήρα ή υπέρυθρο ανιχνευτή. - Η κεντρική μονάδα πρέπει να τοποθετείται κοντά σε πρίζα τηλεφώνου ή ΚΟΥΤΙ. - Η κεντρική μονάδα δεν πρέπει να είναι ορατή από έξω. - Για να αποφύγετε την πιθανότητα ηλεκτρομαγνητικών παρεμβολών, μην τοποθετείτε την κεντρική μονάδα σε απόσταση μικρότερη του ενός μέτρου από μεγάλα μεταλλικά αντικείμενα ή συσκευές, ψυγεία, πλυντήρια, καλώδια υψηλής τάσης, ηλεκτρικούς πίνακες κλπ. - Για να εξασφαλιστεί η καλύτερη δυνατή λήψη, το ύψος της κεντρικής μονάδας από το πάτωμα πρέπει να είναι τουλάχιστον 1.5 μέτρο Προγραμματισμός της κεντρικής μονάδας Ρύθμιση του PIN Πρώτα πρέπει να αποθηκευθεί ένας προσωπικός κωδικός χρησιμοποιώντας τα πλήκτρα της κεντρικής μονάδας. Αυτός ο κωδικός πρέπει να επιλεγεί από εσάς και θα χρησιμοποιείται για την ενεργοποίηση ή την απενεργοποίηση του συναγερμού. Αλλάξτε τον κωδικό με τον παρακάτω τρόπο: - Πρώτα εισάγετε τον εργοστασιακό κωδικό Στη συνέχεια πιέστε το πλήκτρο No. 6, οπότε θα ηχήσει ένα μπιπ και θα ανάψουν η κόκκινη και η κίτρινη LED. - Εισάγετε τον 4ψήφιο προσωπικό κωδικό σας - Πιέστε το πλήκτρο No. 6 για να επιβεβαιώσετε την αλλαγή του κωδικού, οπότε θα ηχήσει ένα μπιπ επιβεβαίωσης της αλλαγής του κωδικού. Για να αλλάξετε εκ νέου τον κωδικό, επαναλάβετε τα προηγούμενα βήματα αλλά αντικαταστήστε τον εργοστασιακό κωδικό με τον δικό σας. 3

5 Επαναφορά του PIN Σε περίπτωση που ξεχάσετε το PIN, μπορείτε να επαναφέρετε τον εργοστασιακό κωδικό της κεντρικής μονάδας χωρίς να επηρεαστούν οι υπόλοιπες ρυθμίσεις. Για να το πετύχετε, αφαιρέστε τις μπαταρίες από την κεντρική μονάδα για λίγα λεπτά. Μόλις ξαναβάλετε τις μπαταρίες στη θέση τους, ο κωδικός είναι πάλι το Ρύθμιση των λειτουργιών ηχητικού συναγερμού Υπάρχει δυνατότητα επιλογής, μέσω της κεντρικής μονάδας, τριών διαφορετικών λειτουργιών ηχητικού σήματος σε περίπτωση συναγερμού. Λειτουργία No. 1 Εισάγετε τον κωδικό 1234 (ή τον προσωπικό σας κωδικό) ακολουθούμενο από το 01 Σε αυτή τη λειτουργία, σε περίπτωση ενεργοποίησης του συναγερμού, το σήμα ηχεί για 30 δευτερόλεπτα και έπειτα σταματά για 45 δευτερόλεπτα. Ο κύκλος αυτός επαναλαμβάνεται 10 φορές Λειτουργία Nο. 2 Εισάγετε τον κωδικό 1234 (ή τον προσωπικό σας κωδικό) ακολουθούμενο από το 02 Σε αυτή τη λειτουργία, σε περίπτωση ενεργοποίησης του συναγερμού, το σήμα ηχεί για 45 δευτερόλεπτα και έπειτα σταματά για 30 δευτερόλεπτα. Ο κύκλος αυτός επαναλαμβάνεται 10 φορές Λειτουργία No. 3 Εισάγετε τον κωδικό 1234 (ή τον προσωπικό σας κωδικό) ακολουθούμενο από το 03 Σε αυτή τη λειτουργία, σε περίπτωση ενεργοποίησης του συναγερμού, το σύστημα παραμένει σιωπηλό αλλά καλεί τους ορισμένους τηλεφωνικούς αριθμούς. Λειτουργία του τηλεφωνητή: Ο τηλεφωνητής καλεί τους αριθμούς κατά τη διάρκεια της παύσης των 45 δευτερολέπτων μεταξύ 2 συναγερμών των 30 δευτερολέπτων. Έτσι ο τηλεφωνητής καλεί τον πρώτο τηλεφωνικό αριθμό κατά τη διάρκεια της πρώτης παύσης των 45 δευτερολέπτων, το δεύτερο αριθμό κατά τη διάρκεια της δεύτερης παύσης και ούτω καθεξής Δοκιμαστική Λειτουργία Μπορείτε να θέσετε το σύστημα συναγερμού σε δοκιμαστική λειτουργία, οπότε θα ηχεί ένα κουδούνι (ντινγκ-ντονγκ) κατά τον εντοπισμό. Αυτή η δοκιμαστική λειτουργία χρησιμοποιείται για τον έλεγχο της ορθής λειτουργίας των ανιχνευτών, καθώς και της απόστασης μεταξύ κεντρικής μονάδας και στοιχείων. Ενεργοποίηση της δοκιμαστικής λειτουργίας: - Εισάγετε τον κωδικό 1234 (ή τον προσωπικό σας κωδικό) ακολουθούμενο από το 3 Απενεργοποίηση της δοκιμαστικής λειτουργίας: - Εισάγετε τον κωδικό 1234 (ή τον προσωπικό σας κωδικό) ακολουθούμενο από το 4 4

6 Ήχοι πληκτρολογίου Μπορείτε να απενεργοποιήσετε τους ήχους του πληκτρολογίου της κεντρικής μονάδας εισάγοντας τον κωδικό 1234 (ή τον προσωπικό σας κωδικό) ακολουθούμενο από το 8. Για εκ νέου ενεργοποίηση των ήχων του πληκτρολογίου, απλώς επαναλάβετε την ίδια διαδικασία. 3.2 Εγκατάσταση και προγραμματισμός των εξαρτημάτων Προγραμματισμός των εξαρτημάτων ΣΗΜΑΝΤΙΚΟ: Τα εξαρτήματα διαθέτουν καθυστέρηση εκκίνησης. Είναι λοιπόν σημαντικό να έχετε τοποθετήσει τις μπαταρίες στο κάθε εξάρτημα 5 με 10 λεπτά πριν αρχίσετε τον προγραμματισμό. ΣΥΜΒΟΥΛΗ: Για ευκολότερη καταχώρηση, πριν την εγκατάσταση στα επιλεγμένα σημεία, τοποθετήστε όλα τα στοιχεία μπροστά σας πάνω σε ένα τραπέζι. Πριν την επικοινωνία της κεντρικής μονάδας με τα εξαρτήματα, πρέπει να πραγματοποιηθεί η διαδικασία καταχώρησης. Καταχώρηση ενός νέου εξαρτήματος: - Στην κεντρική μονάδα εισάγετε τον κωδικό 1234 (ή τον προσωπικό σας κωδικό) ακολουθούμενο από το, οπότε θα αρχίσουν να αναβοσβήνουν η κόκκινη και η κίτρινη LED - Πιέστε για 3 δευτερόλεπτα το πλήκτρο απενεργοποίησης στο τηλεχειριστήριο ή το πλήκτρο καταχώρησης στο εξάρτημα που θέλετε να προσθέσετε (βλέπε το παρακάτω σχέδιο). Κατά τη λήψη του σήματος, η κόκκινη και η κίτρινη LED παραμένουν ενεργοποιημένες και ακούγεται ένα μπιπ επιβεβαίωσης Διαγραφή των εξαρτημάτων Το σύστημα συναγερμού δεν μπορεί να διαγράψει κάθε εξάρτημα ξεχωριστά. Εάν θέλετε να διαγράψετε ένα εξάρτημα, θα πρέπει να διαγράψετε όλα τα στοιχεία. Αυτό σημαίνει ότι μετά την επαναφορά της μνήμης, θα πρέπει να προγραμματίσετε εκ νέου κάθε εξάρτημα. Διαγραφή όλων των εξαρτημάτων: - Στην κεντρική μονάδα εισάγετε τον κωδικό 1234 (ή τον προσωπικό σας κωδικό) ακολουθούμενο από το #, οπότε θα ακουστεί ένα μπιπ και θα ενεργοποιηθούν η κόκκινη και η κίτρινη LED 5

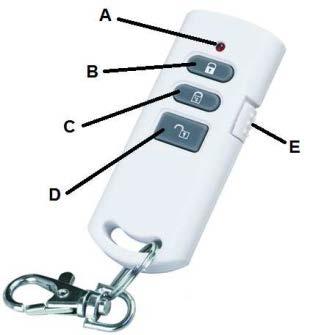

7 - Εισάγετε εκ νέου τον κωδικό 1234 (ή τον προσωπικό σας κωδικό) ακολουθούμενο από το #, οπότε θα ακουστεί ένα μπιπ επιβεβαίωσης της διαγραφής των εξαρτημάτων. Το σύστημα βγαίνει αυτομάτως από τη λειτουργία διαγραφής των εξαρτημάτων μετά από 15 δευτερόλεπτα ή εάν εισάγετε τον κωδικό 1234 (ή τον προσωπικό σας κωδικό) ακολουθούμενο από το Τηλεχειριστήριο Το τηλεχειριστήριο χρησιμοποιείται για την ενεργοποίηση των διαφόρων λειτουργιών του συστήματος (Απενεργοποίηση, Ενεργοποίηση χωρίς χρονοκαθυστέρηση, Ενεργοποίηση με χρονοκαθυστέρηση, Κουδούνι) Το τηλεχειριστήριο τροφοδοτείται από μία μπαταρία λιθίου CR2032, η οποία σε κανονικές συνθήκες, έχει διάρκεια ζωής πάνω από ένα έτος. Εάν η μπαταρία είναι σε καλή κατάσταση, η LED του τηλεχειριστηρίου ανάβει σταθερά με το πάτημα κάποιου πλήκτρου. Ωστόσο, εάν η στάθμη της μπαταρίας είναι χαμηλή, η LED αναβοσβήνει με το πάτημα κάποιου πλήκτρου. A Φωτεινή ένδειξη B Ενεργοποίηση χωρίς χρονοκαθυστέρηση C Ενεργοποίηση με χρονοκαθυστέρηση D Απενεργοποίηση E Κουδούνι Ανιχνευτής κίνησης Εγκατάσταση του ανιχνευτή Ανοίξτε τον ανιχνευτή PIR αφαιρώντας τις βίδες και τοποθετήστε αλκαλικές μπαταρίες 1.5 volt (AAA). Στερεώστε το πλαίσιο στον τοίχο χρησιμοποιώντας τα παρεχόμενα ούπα και τις βίδες. Τοποθετήστε τον ανιχνευτή στο πλαίσιο και στερεώστε τον με τη βίδα. Ρυθμίστε τον ανιχνευτή έτσι ώστε να είναι προσανατολισμένος προς το κέντρο του δωματίου. ΧΑΜΗΛΗ ΣΤΑΘΜΗ ΜΠΑΤΑΡΙΑΣ: Όταν η μπαταρία του ανιχνευτή χρειάζεται αντικατάσταση, η φωτεινή ένδειξη του ανιχνευτή αναβοσβήνει κάθε 30 δευτερόλεπτα. Χαμηλότερη ευαισθησία ανιχνευτή Υψηλότερη ευαισθησία ανιχνευτή 6

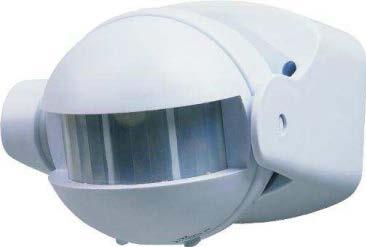

8 Σημείωση: Το πλήκτρο ρύθμισης του αισθητήρα του ανιχνευτή δεν χρησιμοποιείται για διαμόρφωση του συναγερμού Μαγνητική επαφή ανοίγματος Εγκατάσταση της μαγνητικής επαφής Ο ανιχνευτής και ο μαγνήτης μπορούν να τοποθετηθούν είτε με τη χρήση ταινίας διπλής όψης (περιλαμβάνεται) είτε με βίδες. Στερεώστε το μαγνήτη στην πόρτα (ή το παράθυρο) και τον ανιχνευτή (το εξάρτημα που περιέχει τη μπαταρία) στον παραστάτη. Η αιχμή του βέλους που υπάρχει πάνω στο μαγνήτη θα πρέπει να αντικρίζει τη σχετική ένδειξη που υπάρχει στον ανιχνευτή (βλέπε εικόνα). Η απόσταση μεταξύ μαγνήτη και ανιχνευτή δεν πρέπει να υπερβαίνει τα 10 χιλ. Εάν χρειαστεί, ο ανιχνευτής μπορεί να στερεωθεί ανάποδα. Ανοίξτε το κάλυμμα της μπαταρίας σύροντάς το όπως απεικονίζεται στο παρακάτω σχέδιο. Ο ανιχνευτής στερεώνεται με τις δύο βίδες που βρίσκονται στο πίσω μέρος. Η πάνω βίδα χρησιμοποιείται για τη στερέωση του ανιχνευτή ενώ η κάτω βίδα περνά από το κάτω μέρος της θήκης της μπαταρίας και από την ανοιγμένη οπή. Τοποθετήστε τη μπαταρία 3V (CR2032), με την ένδειξη + προς τα πάνω, και κλείστε το καπάκι Όταν ανοίγει η πόρτα ή το παράθυρο, η κόκκινη φωτεινή ένδειξη ενεργοποιείται μερικές στιγμές. ΧΑΜΗΛΗ ΣΤΑΘΜΗ ΜΠΑΤΑΡΙΑΣ: Όταν η μπαταρία του ανιχνευτή χρειάζεται αντικατάσταση, η φωτεινή ένδειξη του ανιχνευτή είναι αδύναμη ή δεν ανάβει καθόλου. 3.3 Προγραμματισμός του τηλεφωνητή Προγραμματισμός του μηνύματος συναγερμού Κατά τη διάρκεια της κλήσης, το σύστημα συναγερμού στέλνει ένα ηχογραφημένο μήνυμα. Το μήνυμα έχει διάρκεια 6 δευτερολέπτων. Για να ηχογραφήσετε το μήνυμα: - Εισάγετε τον κωδικό 1234 (ή τον προσωπικό σας κωδικό) ακολουθούμενο από το 5 - Σταθείτε σε απόσταση εκ. από την κεντρική μονάδα και ηχογραφήστε το μήνυμά σας - Εάν το μήνυμά σας έχει διάρκεια μικρότερη των 6 δευτερολέπτων, πιέστε οποιοδήποτε πλήκτρο για διακοπή της ηχογράφησης Προγραμματισμός των τηλεφωνικών αριθμών 7

9 Μπορείτε να αποθηκεύσετε μέχρι 4 τηλεφωνικούς αριθμούς, που θα κληθούν ο ένας μετά τον άλλο, με τη σειρά που τους έχετε αποθηκεύσει, σε περίπτωση συναγερμού. Για αποθήκευση των τηλεφωνικών αριθμών: - Εισάγετε τον κωδικό 1234 (ή τον προσωπικό σας κωδικό) ακολουθούμενο από το 7, οπότε θα αναβοσβήσουν η κόκκινη και η κίτρινη LED - Εισάγετε τον πρώτο τηλεφωνικό αριθμό - Πιέστε για επιβεβαίωση - Επαναλάβετε την ίδια διαδικασία και για τους υπόλοιπους αριθμούς Σε περίπτωση που δεν εισάγετε κανέναν αριθμό, το σύστημα συναγερμού θα βγει αυτομάτως από τη λειτουργία προγραμματισμού μετά από 30 δευτερόλεπτα Διαγραφή των τηλεφωνικών αριθμών Το σύστημα συναγερμού δεν έχει τη δυνατότητα διαγραφής του κάθε αριθμού ξεχωριστά. Εάν θέλετε να διαγράψετε έναν αριθμό, θα πρέπει να τους διαγράψετε όλους. Αυτό σημαίνει ότι μετά την επαναφορά της μνήμης, θα πρέπει να προγραμματίσετε εκ νέου όλους τους τηλεφωνικούς αριθμούς. Διαγραφή όλων των τηλεφωνικών αριθμών: - Στην κεντρική μονάδα εισάγετε τον κωδικό 1234 (ή τον προσωπικό σας κωδικό) ακολουθούμενο από το 9, οπότε θα ακουστεί ένα μπιπ και θα ενεργοποιηθούν η κόκκινη και η κίτρινη LED - Εισάγετε εκ νέου τον κωδικό 1234 (ή τον προσωπικό σας κωδικό) ακολουθούμενο από το 9, οπότε θα ακουστεί ένα μπιπ επιβεβαίωσης της διαγραφής των τηλεφωνικών αριθμών. Το σύστημα συναγερμού βγαίνει αυτομάτως από τη λειτουργία διαγραφής των τηλεφωνικών αριθμών μετά από 15 δευτερόλεπτα ή εάν εισάγετε τον κωδικό 1234 (ή τον προσωπικό σας κωδικό) ακολουθούμενο από το 4 4. Ενεργοποίηση & απενεργοποίηση του συστήματος συναγερμού 4.1 Ενεργοποίηση του συστήματος Κατά την ενεργοποίηση του συστήματος, ανεξάρτητα από την επιλεγμένη λειτουργία, υπάρχει χρονοκαθυστέρηση εξόδου από το χώρο, διάρκειας 15 δευτερολέπτων. Το πρώτα 10 δευτερόλεπτα δεν ακούγεται τίποτα ενώ στη συνέχεια ακούγεται 1 μπιπ ανά δευτερόλεπτο, ακολουθούμενο από ένα μπιπ μεγαλύτερης διάρκειας στο τέλος της χρονοκαθυστέρησης που επιβεβαιώνει την ενεργοποίηση του συστήματος Ενεργοποίηση χωρίς χρονοκαθυστέρηση εισόδου Στην κεντρική μονάδα - Εισάγετε τον κωδικό 1234 (ή τον προσωπικό σας κωδικό) ακολουθούμενο από το 1 Στο τηλεχειριστήριο: - Πιέστε Αυτή η λειτουργία, σας εξασφαλίζει χρονοκαθυστέρηση εξόδου από το χώρο, διάρκειας 15 δευτερολέπτων, αλλά όχι χρονοκαθυστέρηση εισόδου. Αυτό σημαίνει ότι το σύστημα συναγερμού θα πρέπει να απενεργοποιείται πριν εισέλθετε στο σπίτι σας Ενεργοποίηση με χρονοκαθυστέρηση εισόδου Στην κεντρική μονάδα - Εισάγετε τον κωδικό 1234 (ή τον προσωπικό σας κωδικό) ακολουθούμενο από το 2 Στο τηλεχειριστήριο: - Πιέστε 8

10 Αυτή η λειτουργία, σας εξασφαλίζει χρονοκαθυστέρηση εξόδου από το χώρο, διάρκειας 15 δευτερολέπτων, και σιωπηλή χρονοκαθυστέρηση εισόδου διάρκειας 15 δευτερολέπτων. 4.2 Απενεργοποίηση του συστήματος Στην κεντρική μονάδα - Εισάγετε τον κωδικό 1234 (ή τον προσωπικό σας κωδικό) ακολουθούμενο από το 4 Στο τηλεχειριστήριο: - Πιέστε 5. Πίνακας Λειτουργιών Πληκτρολόγηση αριθμών στην κεντρική μονάδα Λειτουργία Λειτουργία ηχητικού συναγερμού # 1 Λειτουργία ηχητικού συναγερμού # 2 Λειτουργία ηχητικού συναγερμού # 3 Ενεργοποίηση χωρίς χρονοκαθυστέρηση εισόδου G Ενεργοποίηση με χρονοκαθυστέρηση εισόδου Περιγραφή Το σύστημα συναγερμού ηχεί για 30 δευτερόλεπτα και στη συνέχεια σταματά για 45 δευτερόλεπτα. Αυτός ο κύκλος επαναλαμβάνεται 10 φορές Το σύστημα συναγερμού παραμένει σιωπηλό για 45 δευτερόλεπτα και στη συνέχεια ηχεί για 30 δευτερόλεπτα. Αυτός ο κύκλος επαναλαμβάνεται 10 φορές Το σύστημα συναγερμού παραμένει σιωπηλό αλλά καλεί τους τηλεφωνικούς αριθμούς Δεν υπάρχει χρονοκαθυστέρηση εισόδου μετά τον εντοπισμό Χρονοκαθυστέρηση εισόδου διάρκειας 15 δευτερολέπτων μετά τον εντοπισμό Δοκιμή του συστήματος (Κουδούνι σε Δοκιμαστική λειτουργία περίπτωση εντοπισμού) Απενεργοποίηση Απενεργοποίηση του συστήματος συναγερμού Ηχογράφηση του μηνύματος συναγερμού Μήνυμα συναγερμού (μέχρι 6 δευτερόλεπτα) Προσωπικός κωδικός Αλλαγή του προσωπικού κωδικού Προγραμματισμός τηλεφωνικών αριθμών Ήχοι πληκτρολογίου Διαγραφή τηλεφωνικών αριθμών Προγραμματισμός εξαρτημάτων Αποθήκευση τηλεφωνικών αριθμών προς κλήση σε περίπτωση συναγερμού Ενεργοποίηση ή απενεργοποίηση των ήχων κατά το πάτημα των πλήκτρων Διαγραφή όλων των τηλεφωνικών αριθμών που έχουν αποθηκευθεί στην κεντρική μονάδα Προγραμματισμός εξαρτημάτων (μέχρι 12) 9

11 # Διαγραφή εξαρτημάτων Διαγραφή όλων των εξαρτημάτων που έχουν καταχωρηθεί στην κεντρική μονάδα ΣΗΜΕΙΩΣΗ: 1234 είναι ο προεπιλεγμένος κωδικός. Εάν επιλέξετε έναν προσωπικό κωδικό, τότε αυτός είναι που θα πρέπει να χρησιμοποιείτε 6. Προβλήματα / Λύσεις Εάν αντιμετωπίζετε προβλήματα μετά την εγκατάσταση του συστήματος, παρακαλούμε διαβάστε τις παρακάτω πληροφορίες: 1. Οι πόρτες και οι τοίχοι ενδέχεται να μειώνουν το εύρος των ανιχνευτών κάτω από τα 25 μέτρα 2. Κεντρική μονάδα α) Βεβαιωθείτε ότι οι μπαταρίες είναι καλά φορτισμένες και τοποθετημένες στη θήκη τους. β) Βεβαιωθείτε ότι ο προσωπικός σας κωδικός έχει προγραμματιστεί σωστά. 3. Ανιχνευτές PIR α) Βεβαιωθείτε ότι η μπαταρία έχει τοποθετηθεί σωστά β) Βεβαιωθείτε ότι ο ανιχνευτής PIR δεν απέχει παραπάνω από 25 μέτρα από την κεντρική μονάδα. Εάν βρίσκεται κοντά σε μεταλλικό τερματικό, θα πρέπει οπωσδήποτε να μεταφερθεί σε άλλο σημείο. γ) Ενεργοποιήστε την κεντρική μονάδα, περιμένετε 30 δευτερόλεπτα και δοκιμάστε τον ανιχνευτή PIR (Για να είναι έγκυρη η δοκιμή, περιμένετε 2 λεπτά πριν περάσετε μπροστά από τον ανιχνευτή) 4. Μαγνητικές επαφές θυρών ή παραθύρων α) Βεβαιωθείτε ότι η μπαταρία έχει τοποθετηθεί σωστά β) Βεβαιωθείτε ότι η απόσταση μεταξύ των στοιχείων δεν υπερβαίνει τα 10 χιλ. γ) Βεβαιωθείτε ότι ο ανιχνευτής δεν απέχει πάνω από 25 μέτρα από την κεντρική μονάδα. Εάν βρίσκεται κοντά σε μεταλλικό τερματικό, θα πρέπει οπωσδήποτε να μεταφερθεί σε άλλο σημείο. δ) Ενεργοποιήστε το σύστημα συναγερμού χωρίς τη χρονοκαθυστέρηση εισόδου και ανοίξτε μία από τις ασφαλισμένες πόρτες ή ένα από τα παράθυρα. Η κόκκινη LED του ανιχνευτή θα πρέπει να ανάψει για 1-2 δευτερόλεπτα και ο συναγερμός θα πρέπει να ενεργοποιηθεί. Απενεργοποιήστε το συναγερμό. ΣΗΜΑΝΤΙΚΕΣ ΣΥΜΒΟΥΛΕΣ 1. Φροντίστε να μην σας πέσει κάποιο από τα εξαρτήματα του συστήματος. 2. Μην τοποθετείτε τους ανιχνευτές PIR κοντά σε καλοριφέρ ή άλλη πηγή θερμότητας. 3. Μην εγκαθιστάτε το σύστημα σε σημείο όπου είναι άμεσα εκτεθειμένο στην ηλιακή ακτινοβολία. 4. Μη χρησιμοποιείτε επαναφορτιζόμενες μπαταρίες σε κανένα από τα εξαρτήματα. 5. Τα εξαρτήματα του συστήματος θα πρέπει να είναι τοποθετημένα στο εσωτερικό του σπιτιού σας. 10

12 6. Για βέλτιστη λειτουργία του συστήματος συνιστάται η χρήση αλκαλικών μπαταριών. 7. Οι ανιχνευτές PIR μπορούν να εντοπίσουν ζώα όπως σκύλους και γάτες, γι αυτό δεν πρέπει να αφήνετε τα κατοικίδιά σας να περνούν από τους χώρους όπου είναι ενεργοποιημένος ο συναγερμός. 8. Φυλάξτε τις παρούσες οδηγίες σε σημείο όπου θα μπορείτε εύκολα να τις βρείτε σε περίπτωση ανάγκης. 9. Ελέγξτε τακτικά την ορθή λειτουργία του συστήματος. 10. Αντικαταστήστε τις μπαταρίες μία φορά το χρόνο ή όταν χρειαστεί. Πάντα να χρησιμοποιείτε αλκαλικές μπαταρίες υψηλής ποιότητας και μακράς διαρκείας. 11. Παρακαλούμε, φροντίστε ώστε η απόρριψη των χρησιμοποιημένων ή ελαττωματικών μπαταριών να γίνεται σύμφωνα με τους κανονισμούς της περιοχής σας, ώστε να εξασφαλίζεται η ανακύκλωσή τους. 12. Φροντίστε να μην υπάρχουν γυμνές φλόγες όπως κεριά ή κάτι παρόμοιο κοντά στο σύστημα. 13. Το σύστημα δεν πρέπει να εκτίθεται σε υγρασία ή πιτσίλισμα νερού ούτε να τοποθετείται κοντά σε αντικείμενα που περιέχουν υγρό, όπως βάζα. 14. ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Αντικαταστήστε τις μπαταρίες μόνο με μπαταρίες εγκεκριμένες από τον κατασκευαστή ή αντίστοιχης ποιότητας. 19. ΠΡΟΣΟΧΗ: Εάν οι μπαταρίες δεν τοποθετηθούν σωστά, υπάρχει κίνδυνος έκρηξης ΤΕΧΝΙΚΑ ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ Κεντρική μονάδα: Ραδιοφωνική συχνότητα : 433 Mhz Ασύρματη εμβέλεια : μέχρι 30 μέτρα Χρονοκαθυστέρηση εισόδου : 15 δευτερόλεπτα μετά τον εντοπισμό σε λειτουργία χρονοκαθυστέρησης Χρονοκαθυστέρηση εξόδου : 15 δευτερόλεπτα μετά την ενεργοποίηση Τύπος μπαταρίας και διάρκεια ζωής : αλκαλική 1.5 volt (AA) x 4, διάρκεια ζωής 1 έτος. Ένδειξη χαμηλής στάθμης μπαταρίας (κεντρική μονάδα) : Η κίτρινη ένδειξη αναβοσβήνει κάθε 30 δευτερόλεπτα. Διάρκεια συναγερμού : συναγερμός 30 δευτερολέπτων + 45 δευτερόλεπτα σιγής 10 φορές Ένταση συναγερμού : Περίπου 110dB στο 1 μέτρο Μέγιστος αριθμός εξαρτημάτων : 12. Ανιχνευτής κίνησης: Εύρος εντοπισμού : Περίπου 12 μέτρα πάνω από 110 Τύπος μπαταρίας και διάρκεια ζωής : Αλκαλική 1.5 volt (AA) x 2, διάρκεια ζωής 1 έτος. Ένδειξη χαμηλής στάθμης μπαταρίας (PIR) : Η LED του ανιχνευτή αναβοσβήνει κάθε 30 δευτερόλεπτα Μαγνητική επαφή: Απόσταση μεταξύ ανιχνευτή και μαγνήτη : μέχρι 10 χιλ. Τύπος μπαταρίας και διάρκεια ζωής : Μπαταρία λιθίου 3V (CR2032), διάρκεια ζωής 2 έτη. Ένδειξη χαμηλής στάθμης μπαταρίας 11

13 (Μαγνητική επαφή) Τηλεχειριστήριο Τύπος μπαταρίας και διάρκεια ζωής Ένδειξη χαμηλής στάθμης μπαταρίας : Η LED του ανιχνευτή είναι αδύναμη : Μπαταρία λιθίου 3V (CR2032), διάρκεια ζωής 2 έτη. : Η LED του ανιχνευτή είναι αδύναμη ΚΑΡΤΑ ΕΓΓΥΗΣΗΣ ΣΗΜΑΝΤΙΚΟ: Πριν επιστρέψετε οποιοδήποτε τεμάχιο του εξοπλισμού, παρακαλούμε καλέστε το για να επικοινωνήσετε με το τμήμα εξυπηρέτησης μετά την πώληση προκειμένου να επιβεβαιώσετε τις βλάβες και τη διαδικασία της εγγύησης. Αγαπητέ Πελάτη, Τα προϊόντα μας υποβάλλονται σε αυστηρούς ποιοτικούς ελέγχους. Εάν, παρά τους ελέγχους, η συσκευή σας δεν λειτουργεί σωστά, παρακαλείστε να επικοινωνήσετε με το τμήμα εξυπηρέτησης μετά την πώληση που αναφέρεται στην κάρτα εγγύησης. Όροι εγγύησης (χωρίς μείωση νομικών δικαιωμάτων): 1. Η εγγύηση ισχύει για τη μέγιστη περίοδο των δύο ετών από την ημερομηνία αγοράς. Η εγγύηση καλύπτει την επισκευή ελαττωμάτων των υλικών και της κατασκευής ή την αντικατάσταση του προϊόντος. Αυτή η υπηρεσία είναι δωρεάν. 2. Τυχόν ελαττώματα πρέπει να αναφέρονται άμεσα. Οποιαδήποτε διεκδίκηση γίνεται μετά τη λήξη της περιόδου εγγύησης θα λαμβάνεται υπόψη, εκτός εάν πραγματοποιηθεί σε διάστημα δύο εβδομάδων πριν τη λήξη της. 3. Παρακαλείστε να στείλετε το ελαττωματικό προϊόν μαζί με την κάρτα εγγύησης και την απόδειξη στο τμήμα εξυπηρέτησης μετά την πώληση με δικά σας έξοδα. Εάν το ελάττωμα καλύπτεται από την εγγύηση, θα λάβετε την επισκευασμένη συσκευή ή μία καινούρια. Οι προαναφερθέντες όροι της εγγύησης δεν ισχύουν σε περίπτωση ακατάλληλης χρήσης της συσκευής, μη τήρησης των κανόνων ασφαλείας και πρόκλησης βλάβης ή σε περίπτωση επισκευής από τεχνική υποστήριξη που δεν αναφέρεται στην κάρτα εγγύησης. Σε περίπτωση που κάποιο ελάττωμα δεν καλύπτεται από την εγγύηση, το κόστος επισκευής επιβαρύνει εσάς. Ωστόσο, είναι δυνατή η επικοινωνία με το προαναφερθέν τμήμα εξυπηρέτησης μετά την πώληση. Στοιχεία επικοινωνίας με το τμήμα εξυπηρέτησης μετά την πώληση EDEN Centre Puissanton 181 Chemin du Puissanton VALLAURIS Tηλ: Fax: ΕΠΩΝΥΜΟ: Όνομα: Διεύθυνση: Στοιχεία πελάτη 12

14 Ταχυδρομικός Κώδικας: Πόλη: Τηλέφωνο: Κωδ. προϊόντος : HA33S 13
