Επαύξηση ισχύος του Υ/Σ µέσης τάσης του ΚΤΕΟ Ελληνικού και. Η ηλεκτροδότηση της νέας αίθουσας του κτιρίου του εργαστηρίου ανάλυσης καυσαερίων

Transcript

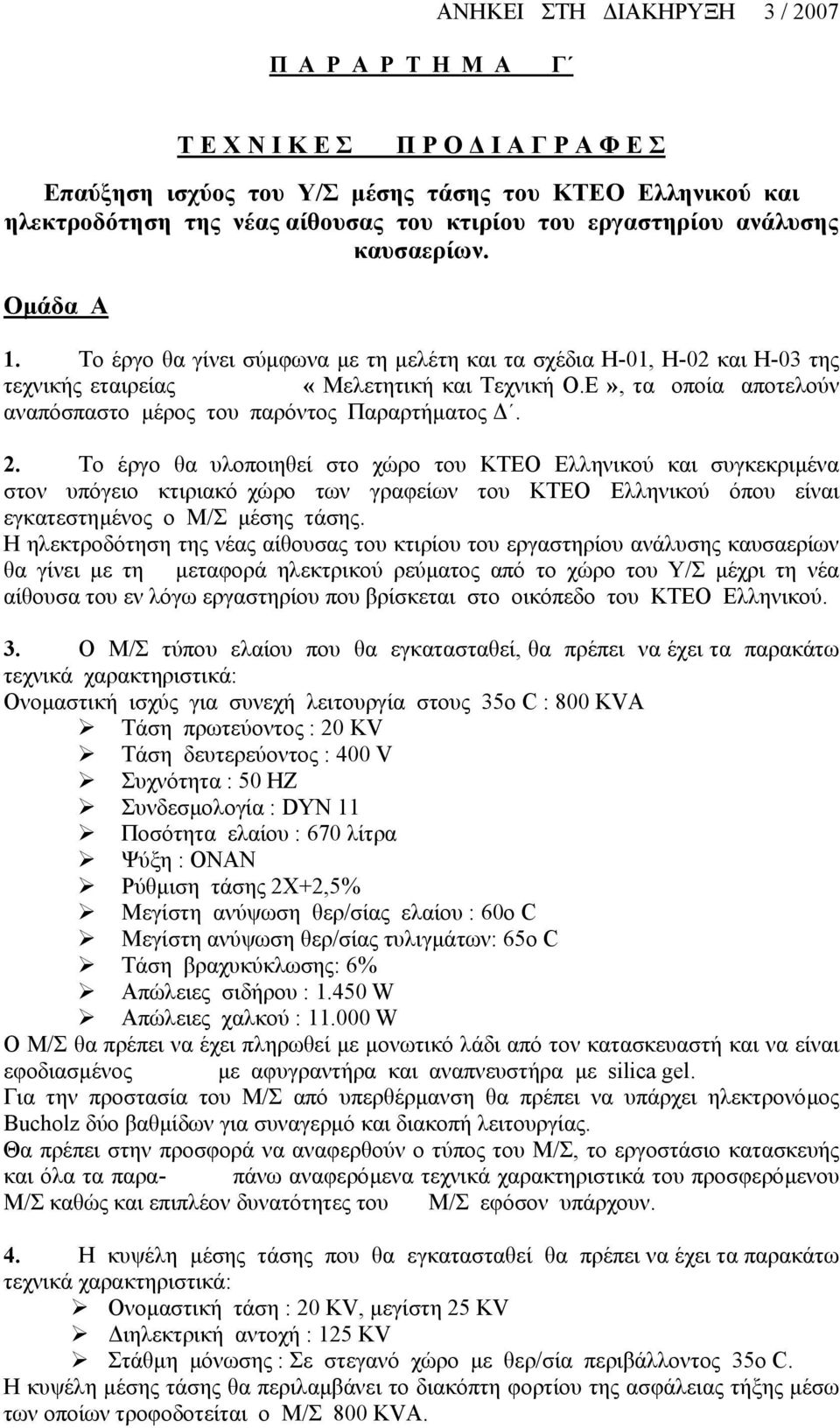

1 ΑΝΗΚΕΙ ΣΤΗ ΙΑΚΗΡΥΞΗ 3 / 2007 Π Α Ρ Α Ρ Τ Η Μ Α Γ Τ Ε Χ Ν Ι Κ Ε Σ Π Ρ Ο Ι Α Γ Ρ Α Φ Ε Σ Επαύξηση ισχύος του Υ/Σ µέσης τάσης του ΚΤΕΟ Ελληνικού και ηλεκτροδότηση της νέας αίθουσας του κτιρίου του εργαστηρίου ανάλυσης καυσαερίων. Οµάδα Α 1. Το έργο θα γίνει σύµφωνα µε τη µελέτη και τα σχέδια Η-01, Η-02 και Η-03 της τεχνικής εταιρείας «Μελετητική και Τεχνική Ο.Ε», τα οποία αποτελούν αναπόσπαστο µέρος του παρόντος Παραρτήµατος. 2. Το έργο θα υλοποιηθεί στο χώρο του ΚΤΕΟ Ελληνικού και συγκεκριµένα στον υπόγειο κτιριακό χώρο των γραφείων του ΚΤΕΟ Ελληνικού όπου είναι εγκατεστηµένος ο Μ/Σ µέσης τάσης. Η ηλεκτροδότηση της νέας αίθουσας του κτιρίου του εργαστηρίου ανάλυσης καυσαερίων θα γίνει µε τη µεταφορά ηλεκτρικού ρεύµατος από το χώρο του Υ/Σ µέχρι τη νέα αίθουσα του εν λόγω εργαστηρίου που βρίσκεται στο οικόπεδο του ΚΤΕΟ Ελληνικού. 3. Ο Μ/Σ τύπου ελαίου που θα εγκατασταθεί, θα πρέπει να έχει τα παρακάτω τεχνικά χαρακτηριστικά: Ονοµαστική ισχύς για συνεχή λειτουργία στους 35ο C : 800 KVA Τάση πρωτεύοντος : 20 KV Τάση δευτερεύοντος : 400 V Συχνότητα : 50 HZ Συνδεσµολογία : DYN 11 Ποσότητα ελαίου : 670 λίτρα Ψύξη : ONAN Ρύθµιση τάσης 2Χ+2,5% Μεγίστη ανύψωση θερ/σίας ελαίου : 60ο C Mεγίστη ανύψωση θερ/σίας τυλιγµάτων: 65ο C Τάση βραχυκύκλωσης: 6% Απώλειες σιδήρου : W Απώλειες χαλκού : W Ο Μ/Σ θα πρέπει να έχει πληρωθεί µε µονωτικό λάδι από τον κατασκευαστή και να είναι εφοδιασµένος µε αφυγραντήρα και αναπνευστήρα µε silica gel. Για την προστασία του Μ/Σ από υπερθέρµανση θα πρέπει να υπάρχει ηλεκτρονόµος Bucholz δύο βαθµίδων για συναγερµό και διακοπή λειτουργίας. Θα πρέπει στην προσφορά να αναφερθούν ο τύπος του Μ/Σ, το εργοστάσιο κατασκευής και όλα τα παρα- πάνω αναφερόµενα τεχνικά χαρακτηριστικά του προσφερόµενου Μ/Σ καθώς και επιπλέον δυνατότητες του Μ/Σ εφόσον υπάρχουν. 4. Η κυψέλη µέσης τάσης που θα εγκατασταθεί θα πρέπει να έχει τα παρακάτω τεχνικά χαρακτηριστικά: Ονοµαστική τάση : 20 KV, µεγίστη 25 ΚV ιηλεκτρική αντοχή : 125 KV Στάθµη µόνωσης : Σε στεγανό χώρο µε θερ/σία περιβάλλοντος 35ο C. Η κυψέλη µέσης τάσης θα περιλαµβάνει το διακόπτη φορτίου της ασφάλειας τήξης µέσω των οποίων τροφοδοτείται ο Μ/Σ 800 KVA.

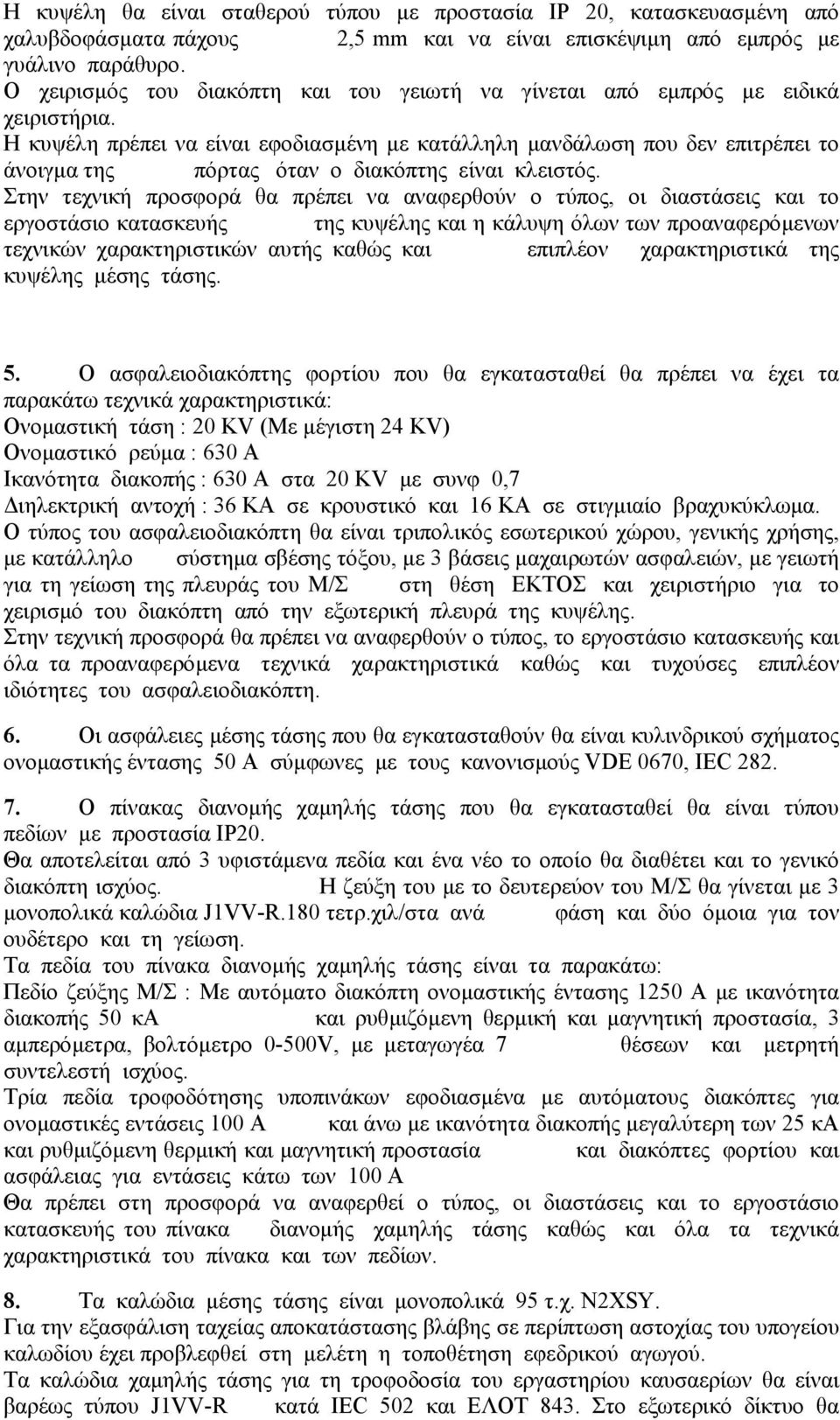

2 Η κυψέλη θα είναι σταθερού τύπου µε προστασία IP 20, κατασκευασµένη από χαλυβδοφάσµατα πάχους 2,5 mm και να είναι επισκέψιµη από εµπρός µε γυάλινο παράθυρο. Ο χειρισµός του διακόπτη και του γειωτή να γίνεται από εµπρός µε ειδικά χειριστήρια. Η κυψέλη πρέπει να είναι εφοδιασµένη µε κατάλληλη µανδάλωση που δεν επιτρέπει το άνοιγµα της πόρτας όταν ο διακόπτης είναι κλειστός. Στην τεχνική προσφορά θα πρέπει να αναφερθούν ο τύπος, οι διαστάσεις και το εργοστάσιο κατασκευής της κυψέλης και η κάλυψη όλων των προαναφερόµενων τεχνικών χαρακτηριστικών αυτής καθώς και επιπλέον χαρακτηριστικά της κυψέλης µέσης τάσης. 5. Ο ασφαλειοδιακόπτης φορτίου που θα εγκατασταθεί θα πρέπει να έχει τα παρακάτω τεχνικά χαρακτηριστικά: Ονοµαστική τάση : 20 KV (Με µέγιστη 24 KV) Ονοµαστικό ρεύµα : 630 Α Ικανότητα διακοπής : 630 Α στα 20 KV µε συνφ 0,7 ιηλεκτρική αντοχή : 36 ΚΑ σε κρουστικό και 16 ΚΑ σε στιγµιαίο βραχυκύκλωµα. Ο τύπος του ασφαλειοδιακόπτη θα είναι τριπολικός εσωτερικού χώρου, γενικής χρήσης, µε κατάλληλο σύστηµα σβέσης τόξου, µε 3 βάσεις µαχαιρωτών ασφαλειών, µε γειωτή για τη γείωση της πλευράς του Μ/Σ στη θέση ΕΚΤΟΣ και χειριστήριο για το χειρισµό του διακόπτη από την εξωτερική πλευρά της κυψέλης. Στην τεχνική προσφορά θα πρέπει να αναφερθούν ο τύπος, το εργοστάσιο κατασκευής και όλα τα προαναφερόµενα τεχνικά χαρακτηριστικά καθώς και τυχούσες επιπλέον ιδιότητες του ασφαλειοδιακόπτη. 6. Οι ασφάλειες µέσης τάσης που θα εγκατασταθούν θα είναι κυλινδρικού σχήµατος ονοµαστικής έντασης 50 Α σύµφωνες µε τους κανονισµούς VDE 0670, IEC Ο πίνακας διανοµής χαµηλής τάσης που θα εγκατασταθεί θα είναι τύπου πεδίων µε προστασία IP20. Θα αποτελείται από 3 υφιστάµενα πεδία και ένα νέο το οποίο θα διαθέτει και το γενικό διακόπτη ισχύος. Η ζεύξη του µε το δευτερεύον του Μ/Σ θα γίνεται µε 3 µονοπολικά καλώδια J1VV-R.180 τετρ.χιλ/στα ανά φάση και δύο όµοια για τον ουδέτερο και τη γείωση. Τα πεδία του πίνακα διανοµής χαµηλής τάσης είναι τα παρακάτω: Πεδίο ζεύξης Μ/Σ : Με αυτόµατο διακόπτη ονοµαστικής έντασης 1250 Α µε ικανότητα διακοπής 50 κα και ρυθµιζόµενη θερµική και µαγνητική προστασία, 3 αµπερόµετρα, βολτόµετρο 0-500V, µε µεταγωγέα 7 θέσεων και µετρητή συντελεστή ισχύος. Τρία πεδία τροφοδότησης υποπινάκων εφοδιασµένα µε αυτόµατους διακόπτες για ονοµαστικές εντάσεις 100 Α και άνω µε ικανότητα διακοπής µεγαλύτερη των 25 κα και ρυθµιζόµενη θερµική και µαγνητική προστασία και διακόπτες φορτίου και ασφάλειας για εντάσεις κάτω των 100 Α Θα πρέπει στη προσφορά να αναφερθεί ο τύπος, οι διαστάσεις και το εργοστάσιο κατασκευής του πίνακα διανοµής χαµηλής τάσης καθώς και όλα τα τεχνικά χαρακτηριστικά του πίνακα και των πεδίων. 8. Τα καλώδια µέσης τάσης είναι µονοπολικά 95 τ.χ. Ν2ΧSY. Για την εξασφάλιση ταχείας αποκατάστασης βλάβης σε περίπτωση αστοχίας του υπογείου καλωδίου έχει προβλεφθεί στη µελέτη η τοποθέτηση εφεδρικού αγωγού. Τα καλώδια χαµηλής τάσης για τη τροφοδοσία του εργαστηρίου καυσαερίων θα είναι βαρέως τύπου J1VV-R κατά IEC 502 και ΕΛΟΤ 843. Στο εξωτερικό δίκτυο θα

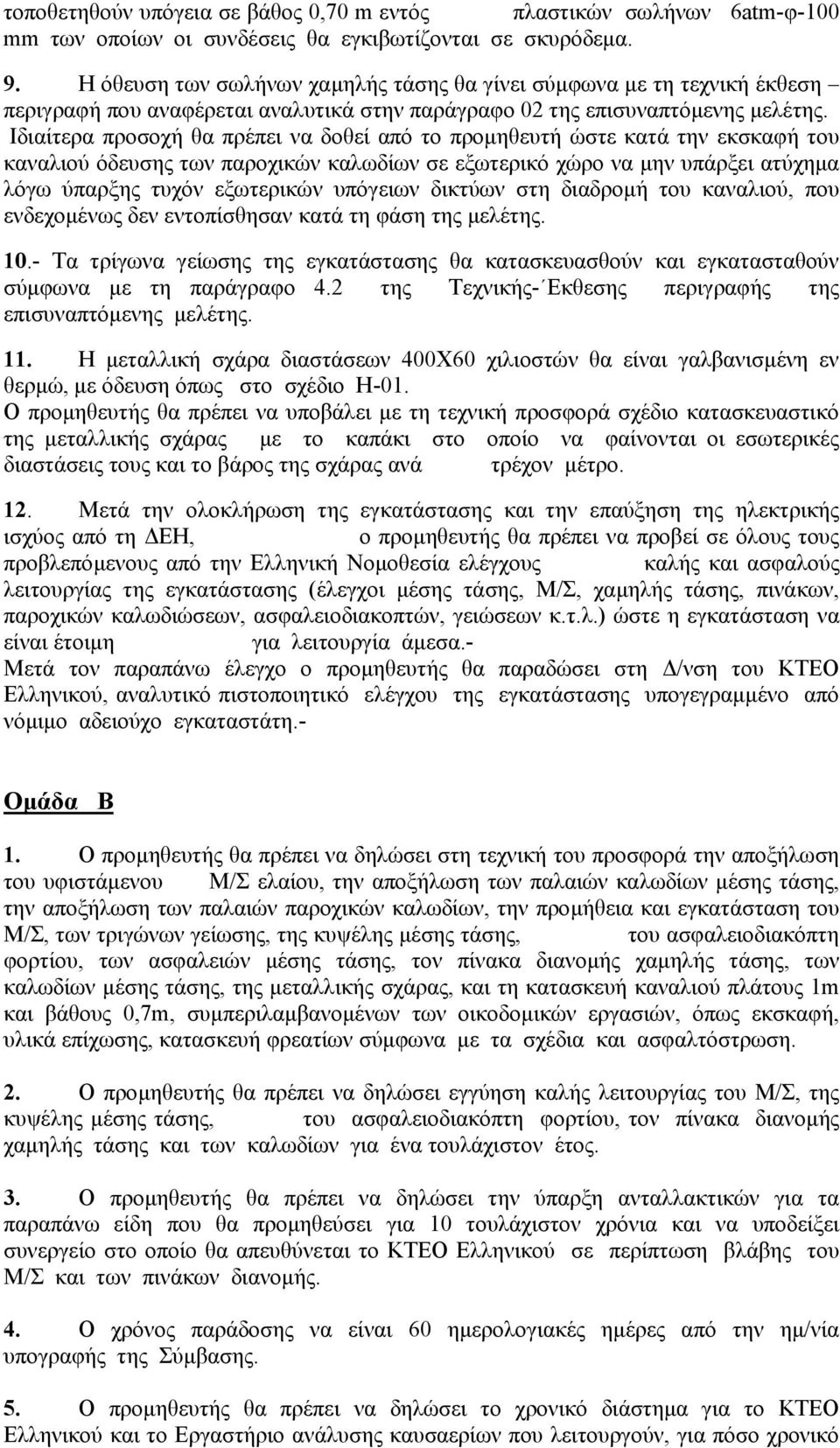

3 τοποθετηθούν υπόγεια σε βάθος 0,70 m εντός πλαστικών σωλήνων 6atm-φ-100 mm των οποίων οι συνδέσεις θα εγκιβωτίζονται σε σκυρόδεµα. 9. Η όθευση των σωλήνων χαµηλής τάσης θα γίνει σύµφωνα µε τη τεχνική έκθεση περιγραφή που αναφέρεται αναλυτικά στην παράγραφο 02 της επισυναπτόµενης µελέτης. Ιδιαίτερα προσοχή θα πρέπει να δοθεί από το προµηθευτή ώστε κατά την εκσκαφή του καναλιού όδευσης των παροχικών καλωδίων σε εξωτερικό χώρο να µην υπάρξει ατύχηµα λόγω ύπαρξης τυχόν εξωτερικών υπόγειων δικτύων στη διαδροµή του καναλιού, που ενδεχοµένως δεν εντοπίσθησαν κατά τη φάση της µελέτης Τα τρίγωνα γείωσης της εγκατάστασης θα κατασκευασθούν και εγκατασταθούν σύµφωνα µε τη παράγραφο 4.2 της Τεχνικής- Εκθεσης περιγραφής της επισυναπτόµενης µελέτης. 11. H µεταλλική σχάρα διαστάσεων 400Χ60 χιλιοστών θα είναι γαλβανισµένη εν θερµώ, µε όδευση όπως στο σχέδιο Η-01. Ο προµηθευτής θα πρέπει να υποβάλει µε τη τεχνική προσφορά σχέδιο κατασκευαστικό της µεταλλικής σχάρας µε το καπάκι στο οποίο να φαίνονται οι εσωτερικές διαστάσεις τους και το βάρος της σχάρας ανά τρέχον µέτρο. 12. Μετά την ολοκλήρωση της εγκατάστασης και την επαύξηση της ηλεκτρικής ισχύος από τη ΕΗ, ο προµηθευτής θα πρέπει να προβεί σε όλους τους προβλεπόµενους από την Ελληνική Νοµοθεσία ελέγχους καλής και ασφαλούς λειτουργίας της εγκατάστασης (έλεγχοι µέσης τάσης, Μ/Σ, χαµηλής τάσης, πινάκων, παροχικών καλωδιώσεων, ασφαλειοδιακοπτών, γειώσεων κ.τ.λ.) ώστε η εγκατάσταση να είναι έτοιµη για λειτουργία άµεσα.- Μετά τον παραπάνω έλεγχο ο προµηθευτής θα παραδώσει στη /νση του ΚΤΕΟ Ελληνικού, αναλυτικό πιστοποιητικό ελέγχου της εγκατάστασης υπογεγραµµένο από νόµιµο αδειούχο εγκαταστάτη.- Οµάδα Β 1. Ο προµηθευτής θα πρέπει να δηλώσει στη τεχνική του προσφορά την αποξήλωση του υφιστάµενου Μ/Σ ελαίου, την αποξήλωση των παλαιών καλωδίων µέσης τάσης, την αποξήλωση των παλαιών παροχικών καλωδίων, την προµήθεια και εγκατάσταση του Μ/Σ, των τριγώνων γείωσης, της κυψέλης µέσης τάσης, του ασφαλειοδιακόπτη φορτίου, των ασφαλειών µέσης τάσης, τον πίνακα διανοµής χαµηλής τάσης, των καλωδίων µέσης τάσης, της µεταλλικής σχάρας, και τη κατασκευή καναλιού πλάτους 1m και βάθους 0,7m, συµπεριλαµβανοµένων των οικοδοµικών εργασιών, όπως εκσκαφή, υλικά επίχωσης, κατασκευή φρεατίων σύµφωνα µε τα σχέδια και ασφαλτόστρωση. 2. Ο προµηθευτής θα πρέπει να δηλώσει εγγύηση καλής λειτουργίας του Μ/Σ, της κυψέλης µέσης τάσης, του ασφαλειοδιακόπτη φορτίου, τον πίνακα διανοµής χαµηλής τάσης και των καλωδίων για ένα τουλάχιστον έτος. 3. Ο προµηθευτής θα πρέπει να δηλώσει την ύπαρξη ανταλλακτικών για τα παραπάνω είδη που θα προµηθεύσει για 10 τουλάχιστον χρόνια και να υποδείξει συνεργείο στο οποίο θα απευθύνεται το ΚΤΕΟ Ελληνικού σε περίπτωση βλάβης του Μ/Σ και των πινάκων διανοµής. 4. Ο χρόνος παράδοσης να είναι 60 ηµερολογιακές ηµέρες από την ηµ/νία υπογραφής της Σύµβασης. 5. Ο προµηθευτής θα πρέπει να δηλώσει το χρονικό διάστηµα για το ΚΤΕΟ Ελληνικού και το Εργαστήριο ανάλυσης καυσαερίων που λειτουργούν, για πόσο χρονικό

4 διάστηµα θα είναι εκτός τροφοδοσίας ηλ. ρεύµατος ώστε οι υπηρεσίες αυτές να ρυθµίσουν το προγραµµατισµό εργασιών τους. 6. Ο προµηθευτής θα πρέπει να δηλώσει στη τεχνική προσφορά του ότι θα υποβάλει στη ΕΗ όλα τα απαραίτητα στοιχεία ( ηλώσεις αδειούχου ηλ/γου του προµηθευτή, πιστοποιητικά, σχέδια µετά τον επανέλεγχο που θα διενεργήσει ο ίδιος σε όλη την εγκατάσταση, και ότι άλλο στοιχείο ζητηθεί από τη ΕΗ, και απαιτείται για την επαύξηση της ηλ/κής ισχύος της εγκατάστασης. 7. Ο προµηθευτής θα πρέπει να δηλώσει ότι έλαβε υπόψη του τα αναφερόµενα στη µελέτη και τα σχέδια Η-01, Η-02, Η-03 τα οποία και θα εφαρµόσει πλήρως και ανεπιφυλάκτως. 8. Η τεχνική προσφορά θα συνοδεύεται µε φύλλο συµµόρφωσης στο οποίο θα αναφέρονται λεπτοµερώς η συµµόρφωση ή οι τυχόν αποκλίσεις από τη τεχνική προδιαγραφή της διακήρυξης ξεχωριστά για κάθε παράγραφο. 9. Ολες οι παράγραφοι των τεχνικών προδιαγραφών των οµάδων Α και Β που δεν βαθµολογούνται είναι υποχρεωτικές και θα καλύπτονται υποχρεωτικά από τη τεχνική προσφορά επί ποινή απόρριψης αυτής. ΟΜΑ Α ( Α ) Σύνολο 70% Β Α Θ Μ Ο Λ Ο Γ Ι Α Παρ/φος 3 ( Μετασχηµατιστής ) : 20% Παρ/φος 4 ( Κυψέλη µέσης τάσης ) : 10% Παρ/φος 5 ( Ασφαλειοδιακόπτης ) : 5% Παρ/φος 7 ( Πίνακας διανοµής χαµηλής τάσης ) : 20% Παρ/φος 11 ( Μεταλλική σχάρα ) : 15% ΟΜΑ Α ( Β ) Σύνολο 30% Παρ/φος 2 ( εγγύηση ) : 10% Παρ/φος 3 ( Ανταλλακτικά service ) : 5% Παρ/φος 4 ( Χρόνος παράδοσης ) : 10% Παρ/φος 5 ( Χρόνος εγκατάστασης ) : 5% Α Ξ Ι Ο Λ Ο Γ Η Σ Η Π Ρ Ο Σ Φ Ο Ρ Ω Ν Μ Ε Κ Ρ Ι Τ Η Ρ Ι Ο Κ Α Τ Α Κ Υ Ρ Ω Σ Η Σ Τ Η Σ Υ Μ Φ Ε Ρ Ο Τ Ε Ρ Η Π Ρ Ο Σ Φ Ο Ρ Α Για την επιλογή της συµφερότερης προσφοράς αξιολογούνται µόνο οι προσφορές που είναι αποδεκτές σύµφωνα µε τους καθοριζόµενους στις τεχνικές προδιαγραφές ουσιώδεις όρους της διακήρυξης.

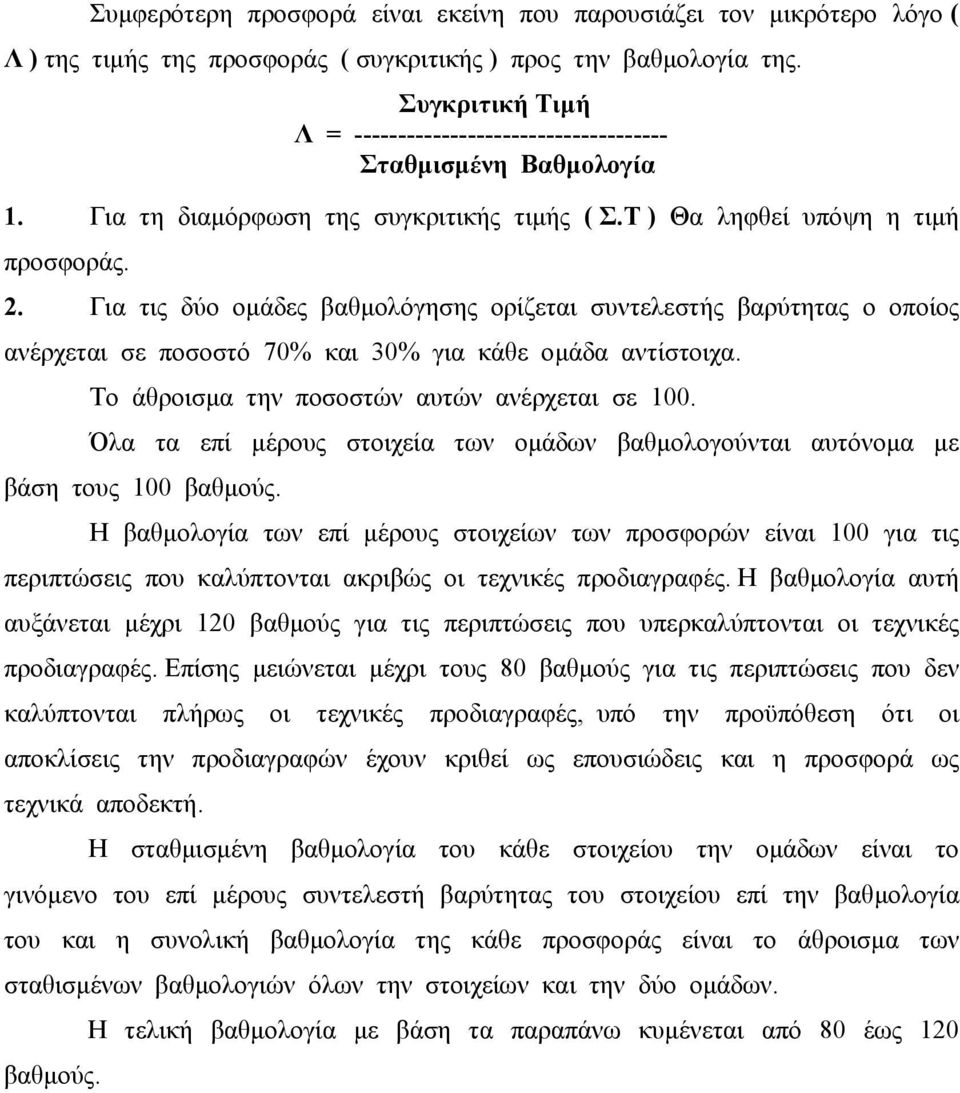

5 Συµφερότερη προσφορά είναι εκείνη που παρουσιάζει τον µικρότερο λόγο ( Λ ) της τιµής της προσφοράς ( συγκριτικής ) προς την βαθµολογία της. Συγκριτική Τιµή Λ = Σταθµισµένη Βαθµολογία 1. Για τη διαµόρφωση της συγκριτικής τιµής ( Σ.Τ ) Θα ληφθεί υπόψη η τιµή προσφοράς. 2. Για τις δύο οµάδες βαθµολόγησης ορίζεται συντελεστής βαρύτητας ο οποίος ανέρχεται σε ποσοστό 70% και 30% για κάθε οµάδα αντίστοιχα. Το άθροισµα την ποσοστών αυτών ανέρχεται σε 100. Όλα τα επί µέρους στοιχεία των οµάδων βαθµολογούνται αυτόνοµα µε βάση τους 100 βαθµούς. Η βαθµολογία των επί µέρους στοιχείων των προσφορών είναι 100 για τις περιπτώσεις που καλύπτονται ακριβώς οι τεχνικές προδιαγραφές. Η βαθµολογία αυτή αυξάνεται µέχρι 120 βαθµούς για τις περιπτώσεις που υπερκαλύπτονται οι τεχνικές προδιαγραφές. Επίσης µειώνεται µέχρι τους 80 βαθµούς για τις περιπτώσεις που δεν καλύπτονται πλήρως οι τεχνικές προδιαγραφές, υπό την προϋπόθεση ότι οι αποκλίσεις την προδιαγραφών έχουν κριθεί ως επουσιώδεις και η προσφορά ως τεχνικά αποδεκτή. Η σταθµισµένη βαθµολογία του κάθε στοιχείου την οµάδων είναι το γινόµενο του επί µέρους συντελεστή βαρύτητας του στοιχείου επί την βαθµολογία του και η συνολική βαθµολογία της κάθε προσφοράς είναι το άθροισµα των σταθισµένων βαθµολογιών όλων την στοιχείων και την δύο οµάδων. βαθµούς. Η τελική βαθµολογία µε βάση τα παραπάνω κυµένεται από 80 έως 120
