1 Οδηγίες χρήσεως, συντήρησης και εγκατάστασης ACH PL

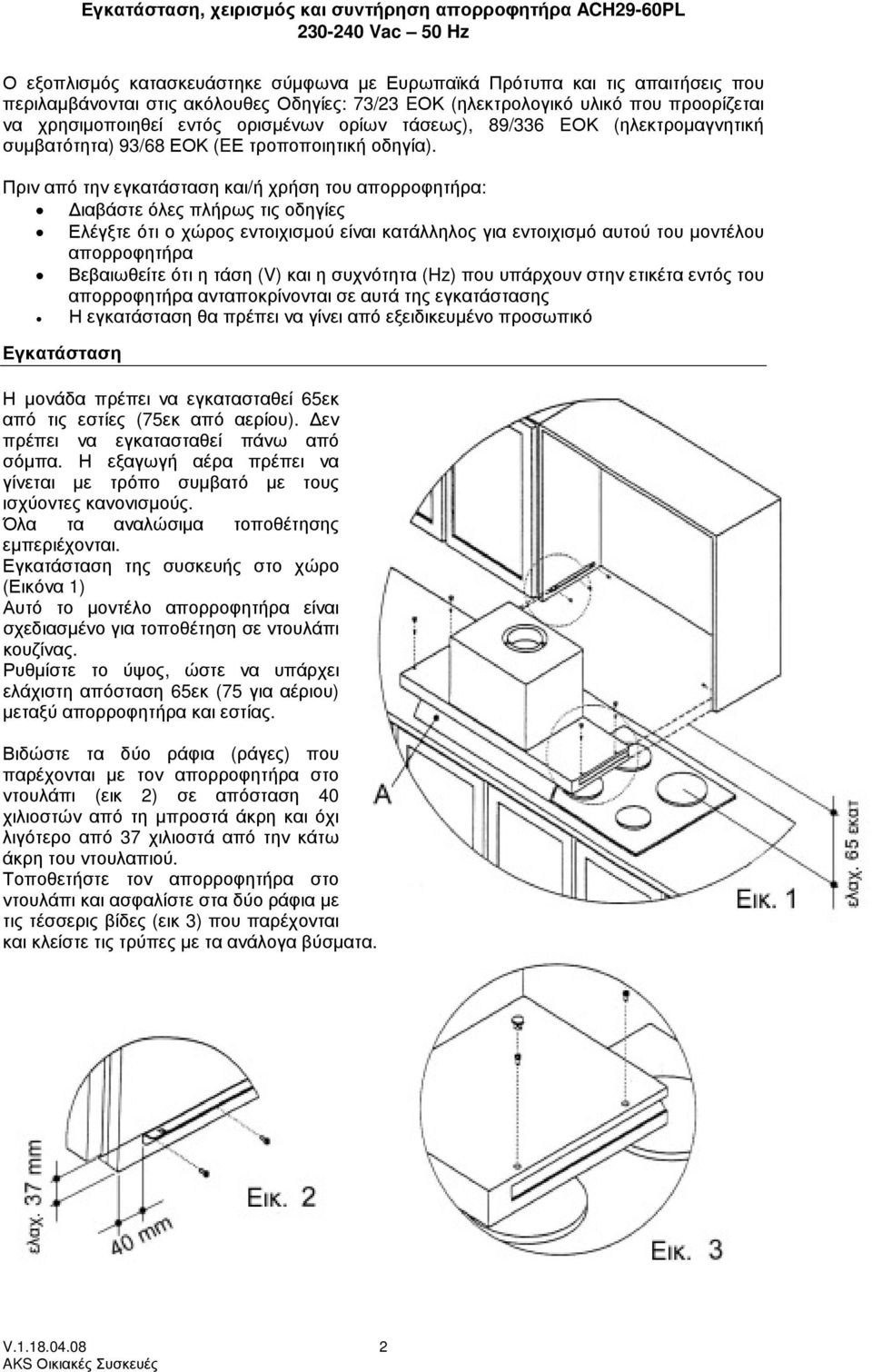

2 Εγκατάσταση, χειρισµός και συντήρηση απορροφητήρα ACH29-60PL Vac 50 Hz Ο εξοπλισµός κατασκευάστηκε σύµφωνα µε Ευρωπαϊκά Πρότυπα και τις απαιτήσεις που περιλαµβάνονται στις ακόλουθες Οδηγίες: 73/23 EΟΚ (ηλεκτρολογικό υλικό που προορίζεται να χρησιµοποιηθεί εντός ορισµένων ορίων τάσεως), 89/336 EΟΚ (ηλεκτροµαγνητική συµβατότητα) 93/68 ΕΟΚ (EΕ τροποποιητική οδηγία). Πριν από την εγκατάσταση και/ή χρήση του απορροφητήρα: ιαβάστε όλες πλήρως τις οδηγίες Ελέγξτε ότι ο χώρος εντοιχισµού είναι κατάλληλος για εντοιχισµό αυτού του µοντέλου απορροφητήρα Βεβαιωθείτε ότι η τάση (V) και η συχνότητα (Hz) που υπάρχουν στην ετικέτα εντός του απορροφητήρα ανταποκρίνονται σε αυτά της εγκατάστασης Η εγκατάσταση θα πρέπει να γίνει από εξειδικευµένο προσωπικό Εγκατάσταση Η µονάδα πρέπει να εγκατασταθεί 65εκ από τις εστίες (75εκ από αερίου). εν πρέπει να εγκατασταθεί πάνω από σόµπα. Η εξαγωγή αέρα πρέπει να γίνεται µε τρόπο συµβατό µε τους ισχύοντες κανονισµούς. Όλα τα αναλώσιµα τοποθέτησης εµπεριέχονται. Εγκατάσταση της συσκευής στο χώρο (Εικόνα 1) Αυτό το µοντέλο απορροφητήρα είναι σχεδιασµένο για τοποθέτηση σε ντουλάπι κουζίνας. Ρυθµίστε το ύψος, ώστε να υπάρχει ελάχιστη απόσταση 65εκ (75 για αέριου) µεταξύ απορροφητήρα και εστίας. Εικ. 1 Βιδώστε τα δύο ράφια (ράγες) που παρέχονται µε τον απορροφητήρα στο ντουλάπι (εικ 2) σε απόσταση 40 χιλιοστών από τη µπροστά άκρη και όχι λιγότερο από 37 χιλιοστά από την κάτω άκρη του ντουλαπιού. Τοποθετήστε τον απορροφητήρα στο ντουλάπι και ασφαλίστε στα δύο ράφια µε τις τέσσερις βίδες (εικ 3) που παρέχονται και κλείστε τις τρύπες µε τα ανάλογα βύσµατα. 2

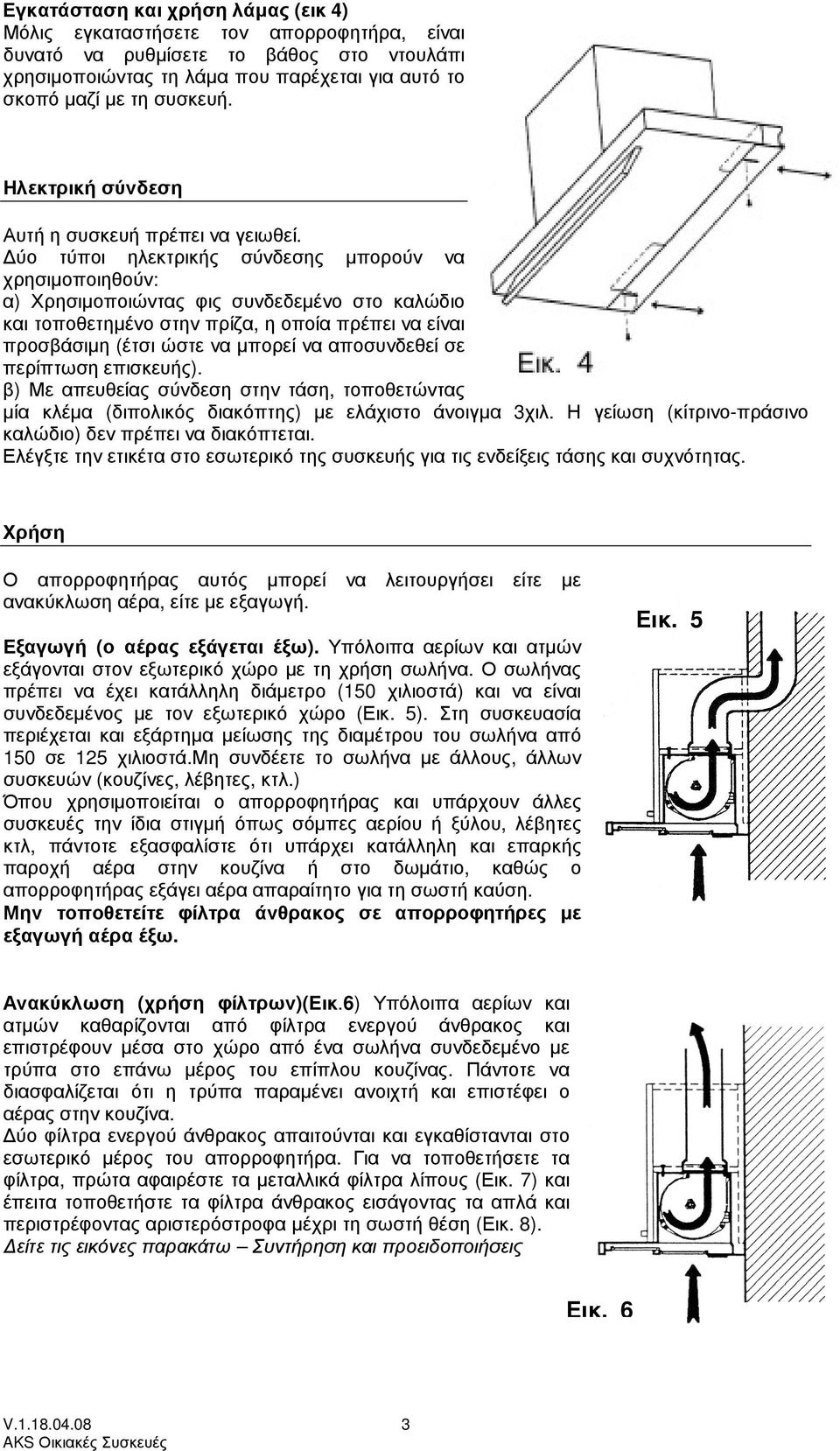

3 Εγκατάσταση και χρήση λάµας (εικ 4) Μόλις εγκαταστήσετε τον απορροφητήρα, είναι δυνατό να ρυθµίσετε το βάθος στο ντουλάπι χρησιµοποιώντας τη λάµα που παρέχεται για αυτό το σκοπό µαζί µε τη συσκευή. Ηλεκτρική σύνδεση Αυτή η συσκευή πρέπει να γειωθεί. ύο τύποι ηλεκτρικής σύνδεσης µπορούν να χρησιµοποιηθούν: α) Χρησιµοποιώντας φις συνδεδεµένο στο καλώδιο και τοποθετηµένο στην πρίζα, η οποία πρέπει να είναι προσβάσιµη (έτσι ώστε να µπορεί να αποσυνδεθεί σε περίπτωση επισκευής). β) Με απευθείας σύνδεση στην τάση, τοποθετώντας µία κλέµα (διπολικός διακόπτης) µε ελάχιστο άνοιγµα 3χιλ. Η γείωση (κίτρινο-πράσινο καλώδιο) δεν πρέπει να διακόπτεται. Ελέγξτε την ετικέτα στο εσωτερικό της συσκευής για τις ενδείξεις τάσης και συχνότητας. Χρήση Ο απορροφητήρας αυτός µπορεί να λειτουργήσει είτε µε ανακύκλωση αέρα, είτε µε εξαγωγή. Εξαγωγή (ο αέρας εξάγεται έξω). Υπόλοιπα αερίων και ατµών εξάγονται στον εξωτερικό χώρο µε τη χρήση σωλήνα. Ο σωλήνας πρέπει να έχει κατάλληλη διάµετρο (150 χιλιοστά) και να είναι συνδεδεµένος µε τον εξωτερικό χώρο (Εικ. 5). Στη συσκευασία περιέχεται και εξάρτηµα µείωσης της διαµέτρου του σωλήνα από 150 σε 125 χιλιοστά.μη συνδέετε το σωλήνα µε άλλους, άλλων συσκευών (κουζίνες, λέβητες, κτλ.) Όπου χρησιµοποιείται ο απορροφητήρας και υπάρχουν άλλες συσκευές την ίδια στιγµή όπως σόµπες αερίου ή ξύλου, λέβητες κτλ, πάντοτε εξασφαλίστε ότι υπάρχει κατάλληλη και επαρκής παροχή αέρα στην κουζίνα ή στο δωµάτιο, καθώς ο απορροφητήρας εξάγει αέρα απαραίτητο για τη σωστή καύση. Μην τοποθετείτε φίλτρα άνθρακος σε απορροφητήρες µε εξαγωγή αέρα έξω. Εικ. 5 Ανακύκλωση (χρήση φίλτρων)(εικ.6) Υπόλοιπα αερίων και ατµών καθαρίζονται από φίλτρα ενεργού άνθρακος και επιστρέφουν µέσα στο χώρο από ένα σωλήνα συνδεδεµένο µε τρύπα στο επάνω µέρος του επίπλου κουζίνας. Πάντοτε να διασφαλίζεται ότι η τρύπα παραµένει ανοιχτή και επιστέφει ο αέρας στην κουζίνα. ύο φίλτρα ενεργού άνθρακος απαιτούνται και εγκαθίστανται στο εσωτερικό µέρος του απορροφητήρα. Για να τοποθετήσετε τα φίλτρα, πρώτα αφαιρέστε τα µεταλλικά φίλτρα λίπους (Εικ. 7) και έπειτα τοποθετήστε τα φίλτρα άνθρακος εισάγοντας τα απλά και περιστρέφοντας αριστερόστροφα µέχρι τη σωστή θέση (Εικ. 8). είτε τις εικόνες παρακάτω Συντήρηση και προειδοποιήσεις Εικ. 6 3

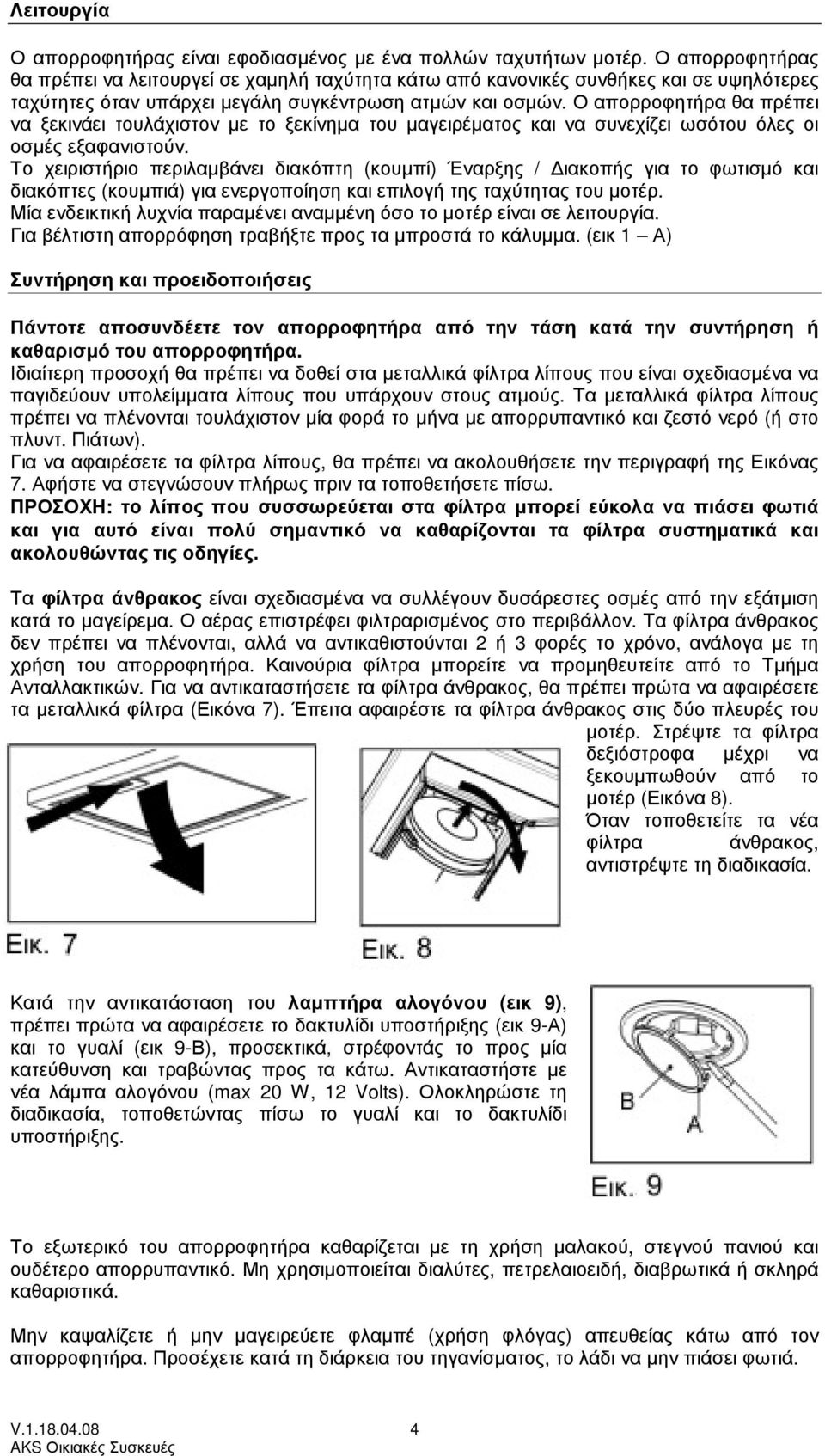

4 Λειτουργία Ο απορροφητήρας είναι εφοδιασµένος µε ένα πολλών ταχυτήτων µοτέρ. Ο απορροφητήρας θα πρέπει να λειτουργεί σε χαµηλή ταχύτητα κάτω από κανονικές συνθήκες και σε υψηλότερες ταχύτητες όταν υπάρχει µεγάλη συγκέντρωση ατµών και οσµών. Ο απορροφητήρα θα πρέπει να ξεκινάει τουλάχιστον µε το ξεκίνηµα του µαγειρέµατος και να συνεχίζει ωσότου όλες οι οσµές εξαφανιστούν. Το χειριστήριο περιλαµβάνει διακόπτη (κουµπί) Έναρξης / ιακοπής για το φωτισµό και διακόπτες (κουµπιά) για ενεργοποίηση και επιλογή της ταχύτητας του µοτέρ. Μία ενδεικτική λυχνία παραµένει αναµµένη όσο το µοτέρ είναι σε λειτουργία. Για βέλτιστη απορρόφηση τραβήξτε προς τα µπροστά το κάλυµµα. (εικ 1 Α) Συντήρηση και προειδοποιήσεις Πάντοτε αποσυνδέετε τον απορροφητήρα από την τάση κατά την συντήρηση ή καθαρισµό του απορροφητήρα. Ιδιαίτερη προσοχή θα πρέπει να δοθεί στα µεταλλικά φίλτρα λίπους που είναι σχεδιασµένα να παγιδεύουν υπολείµµατα λίπους που υπάρχουν στους ατµούς. Τα µεταλλικά φίλτρα λίπους πρέπει να πλένονται τουλάχιστον µία φορά το µήνα µε απορρυπαντικό και ζεστό νερό (ή στο πλυντ. Πιάτων). Για να αφαιρέσετε τα φίλτρα λίπους, θα πρέπει να ακολουθήσετε την περιγραφή της Εικόνας 7. Αφήστε να στεγνώσουν πλήρως πριν τα τοποθετήσετε πίσω. ΠΡΟΣΟΧΗ: το λίπος που συσσωρεύεται στα φίλτρα µπορεί εύκολα να πιάσει φωτιά και για αυτό είναι πολύ σηµαντικό να καθαρίζονται τα φίλτρα συστηµατικά και ακολουθώντας τις οδηγίες. Τα φίλτρα άνθρακος είναι σχεδιασµένα να συλλέγουν δυσάρεστες οσµές από την εξάτµιση κατά το µαγείρεµα. Ο αέρας επιστρέφει φιλτραρισµένος στο περιβάλλον. Τα φίλτρα άνθρακος δεν πρέπει να πλένονται, αλλά να αντικαθιστούνται 2 ή 3 φορές το χρόνο, ανάλογα µε τη χρήση του απορροφητήρα. Καινούρια φίλτρα µπορείτε να προµηθευτείτε από το Τµήµα Ανταλλακτικών. Για να αντικαταστήσετε τα φίλτρα άνθρακος, θα πρέπει πρώτα να αφαιρέσετε τα µεταλλικά φίλτρα (Εικόνα 7). Έπειτα αφαιρέστε τα φίλτρα άνθρακος στις δύο πλευρές του µοτέρ. Στρέψτε τα φίλτρα δεξιόστροφα µέχρι να ξεκουµπωθούν από το µοτέρ (Εικόνα 8). Όταν τοποθετείτε τα νέα φίλτρα άνθρακος, αντιστρέψτε τη διαδικασία. Κατά την αντικατάσταση του λαµπτήρα αλογόνου (εικ 9), πρέπει πρώτα να αφαιρέσετε το δακτυλίδι υποστήριξης (εικ 9-Α) και το γυαλί (εικ 9-Β), προσεκτικά, στρέφοντάς το προς µία κατεύθυνση και τραβώντας προς τα κάτω. Αντικαταστήστε µε νέα λάµπα αλογόνου (max 20 W, 12 Volts). Ολοκληρώστε τη διαδικασία, τοποθετώντας πίσω το γυαλί και το δακτυλίδι υποστήριξης. Το εξωτερικό του απορροφητήρα καθαρίζεται µε τη χρήση µαλακού, στεγνού πανιού και ουδέτερο απορρυπαντικό. Μη χρησιµοποιείται διαλύτες, πετρελαιοειδή, διαβρωτικά ή σκληρά καθαριστικά. Μην καψαλίζετε ή µην µαγειρεύετε φλαµπέ (χρήση φλόγας) απευθείας κάτω από τον απορροφητήρα. Προσέχετε κατά τη διάρκεια του τηγανίσµατος, το λάδι να µην πιάσει φωτιά. 4

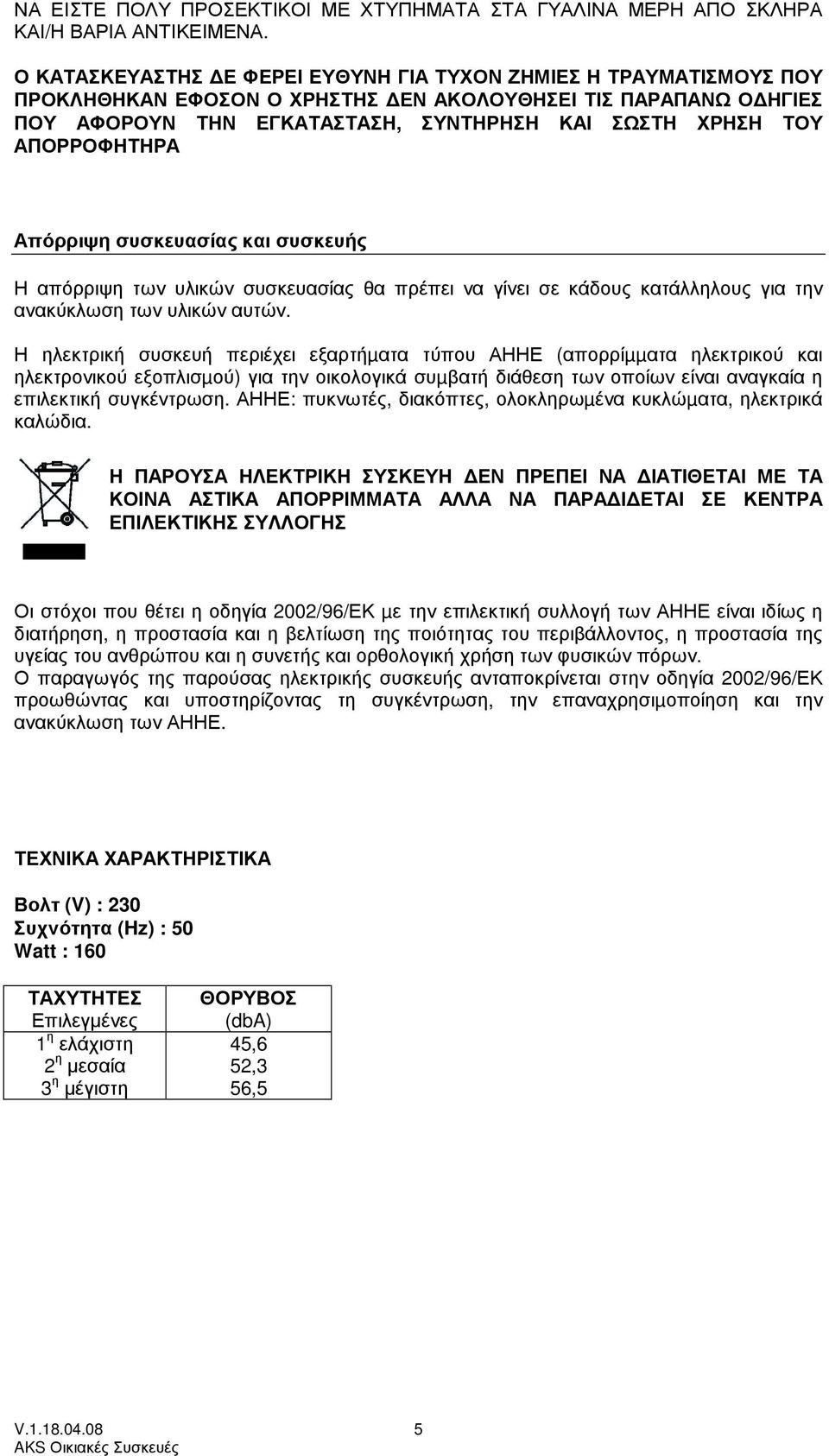

5 ΝΑ ΕΙΣΤΕ ΠΟΛΥ ΠΡΟΣΕΚΤΙΚΟΙ ΜΕ ΧΤΥΠΗΜΑΤΑ ΣΤΑ ΓΥΑΛΙΝΑ ΜΕΡΗ ΑΠΟ ΣΚΛΗΡΑ ΚΑΙ/Η ΒΑΡΙΑ ΑΝΤΙΚΕΙΜΕΝΑ. Ο ΚΑΤΑΣΚΕΥΑΣΤΗΣ Ε ΦΕΡΕΙ ΕΥΘΥΝΗ ΓΙΑ ΤΥΧΟΝ ΖΗΜΙΕΣ Η ΤΡΑΥΜΑΤΙΣΜΟΥΣ ΠΟΥ ΠΡΟΚΛΗΘΗΚΑΝ ΕΦΟΣΟΝ Ο ΧΡΗΣΤΗΣ ΕΝ ΑΚΟΛΟΥΘΗΣΕΙ ΤΙΣ ΠΑΡΑΠΑΝΩ Ο ΗΓΙΕΣ ΠΟΥ ΑΦΟΡΟΥΝ ΤΗΝ ΕΓΚΑΤΑΣΤΑΣΗ, ΣΥΝΤΗΡΗΣΗ ΚΑΙ ΣΩΣΤΗ ΧΡΗΣΗ ΤΟΥ ΑΠΟΡΡΟΦΗΤΗΡΑ Απόρριψη συσκευασίας και συσκευής Η απόρριψη των υλικών συσκευασίας θα πρέπει να γίνει σε κάδους κατάλληλους για την ανακύκλωση των υλικών αυτών. Η ηλεκτρική συσκευή περιέχει εξαρτήµατα τύπου ΑΗΗΕ (απορρίµµατα ηλεκτρικού και ηλεκτρονικού εξοπλισµού) για την οικολογικά συµβατή διάθεση των οποίων είναι αναγκαία η επιλεκτική συγκέντρωση. ΑΗΗΕ: πυκνωτές, διακόπτες, ολοκληρωµένα κυκλώµατα, ηλεκτρικά καλώδια. Η ΠΑΡΟΥΣΑ ΗΛΕΚΤΡΙΚΗ ΣΥΣΚΕΥΗ ΕΝ ΠΡΕΠΕΙ ΝΑ ΙΑΤΙΘΕΤΑΙ ΜΕ ΤΑ ΚΟΙΝΑ ΑΣΤΙΚΑ ΑΠΟΡΡΙΜΜΑΤΑ ΑΛΛΑ ΝΑ ΠΑΡΑ Ι ΕΤΑΙ ΣΕ ΚΕΝΤΡΑ ΕΠΙΛΕΚΤΙΚΗΣ ΣΥΛΛΟΓΗΣ Οι στόχοι που θέτει η οδηγία 2002/96/ΕΚ µε την επιλεκτική συλλογή των ΑΗΗΕ είναι ιδίως η διατήρηση, η προστασία και η βελτίωση της ποιότητας του περιβάλλοντος, η προστασία της υγείας του ανθρώπου και η συνετής και ορθολογική χρήση των φυσικών πόρων. Ο παραγωγός της παρούσας ηλεκτρικής συσκευής ανταποκρίνεται στην οδηγία 2002/96/ΕΚ προωθώντας και υποστηρίζοντας τη συγκέντρωση, την επαναχρησιµοποίηση και την ανακύκλωση των ΑΗΗΕ. ΤΕΧΝΙΚΑ ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ Βολτ (V) : 230 Συχνότητα (Hz) : 50 Watt : 160 ΤΑΧΥΤΗΤΕΣ Επιλεγµένες 1 η ελάχιστη 2 η µεσαία 3 η µέγιστη ΘΟΡΥΒΟΣ (dba) 45,6 52,3 56,5 5

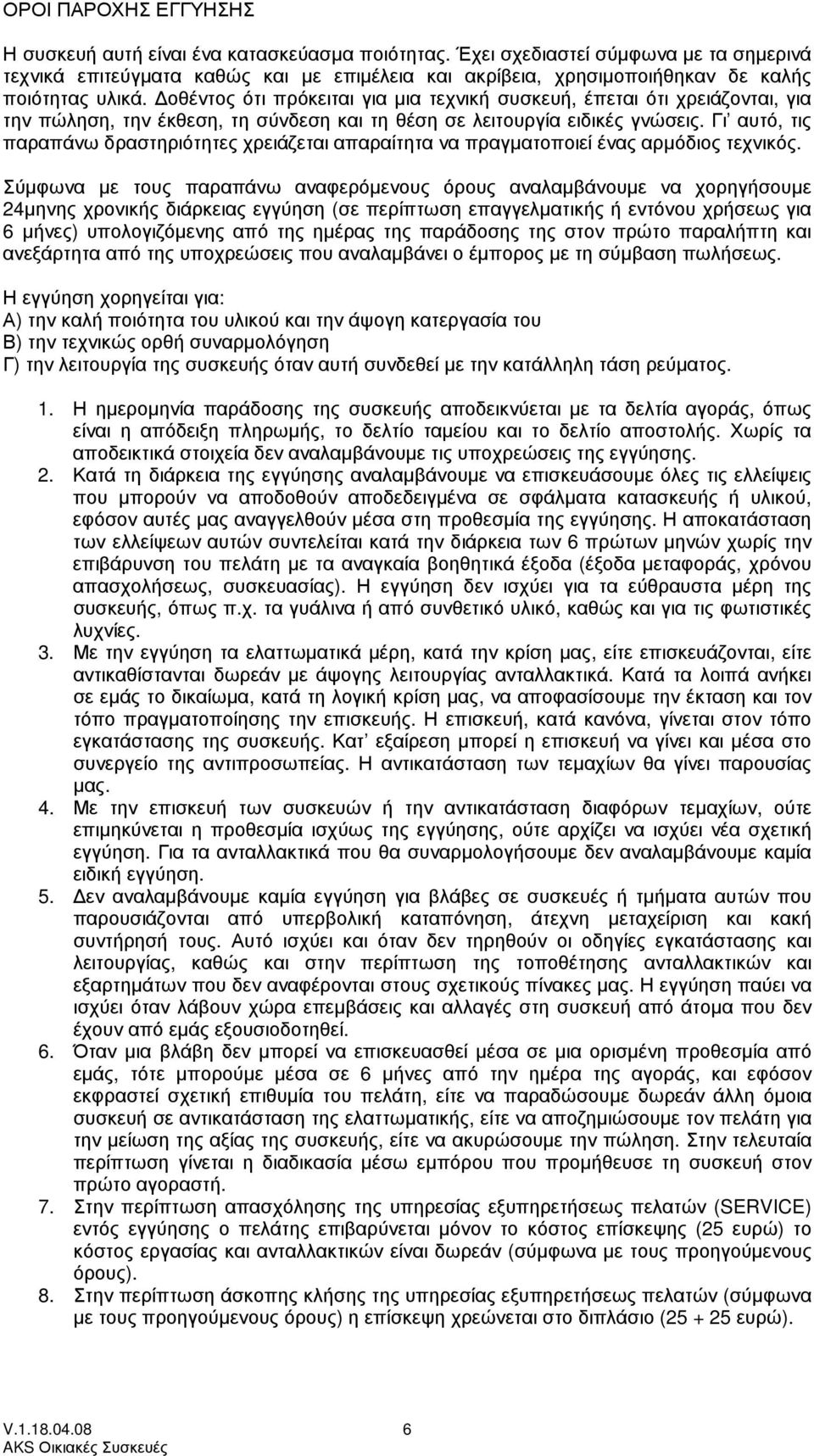

6 ΟΡΟΙ ΠΑΡΟΧΗΣ ΕΓΓΥΗΣΗΣ Η συσκευή αυτή είναι ένα κατασκεύασµα ποιότητας. Έχει σχεδιαστεί σύµφωνα µε τα σηµερινά τεχνικά επιτεύγµατα καθώς και µε επιµέλεια και ακρίβεια, χρησιµοποιήθηκαν δε καλής ποιότητας υλικά. οθέντος ότι πρόκειται για µια τεχνική συσκευή, έπεται ότι χρειάζονται, για την πώληση, την έκθεση, τη σύνδεση και τη θέση σε λειτουργία ειδικές γνώσεις. Γι αυτό, τις παραπάνω δραστηριότητες χρειάζεται απαραίτητα να πραγµατοποιεί ένας αρµόδιος τεχνικός. Σύµφωνα µε τους παραπάνω αναφερόµενους όρους αναλαµβάνουµε να χορηγήσουµε 24µηνης χρονικής διάρκειας εγγύηση (σε περίπτωση επαγγελµατικής ή εντόνου χρήσεως για 6 µήνες) υπολογιζόµενης από της ηµέρας της παράδοσης της στον πρώτο παραλήπτη και ανεξάρτητα από της υποχρεώσεις που αναλαµβάνει ο έµπορος µε τη σύµβαση πωλήσεως. Η εγγύηση χορηγείται για: Α) την καλή ποιότητα του υλικού και την άψογη κατεργασία του Β) την τεχνικώς ορθή συναρµολόγηση Γ) την λειτουργία της συσκευής όταν αυτή συνδεθεί µε την κατάλληλη τάση ρεύµατος. 1. Η ηµεροµηνία παράδοσης της συσκευής αποδεικνύεται µε τα δελτία αγοράς, όπως είναι η απόδειξη πληρωµής, το δελτίο ταµείου και το δελτίο αποστολής. Χωρίς τα αποδεικτικά στοιχεία δεν αναλαµβάνουµε τις υποχρεώσεις της εγγύησης. 2. Κατά τη διάρκεια της εγγύησης αναλαµβάνουµε να επισκευάσουµε όλες τις ελλείψεις που µπορούν να αποδοθούν αποδεδειγµένα σε σφάλµατα κατασκευής ή υλικού, εφόσον αυτές µας αναγγελθούν µέσα στη προθεσµία της εγγύησης. Η αποκατάσταση των ελλείψεων αυτών συντελείται κατά την διάρκεια των 6 πρώτων µηνών χωρίς την επιβάρυνση του πελάτη µε τα αναγκαία βοηθητικά έξοδα (έξοδα µεταφοράς, χρόνου απασχολήσεως, συσκευασίας). Η εγγύηση δεν ισχύει για τα εύθραυστα µέρη της συσκευής, όπως π.χ. τα γυάλινα ή από συνθετικό υλικό, καθώς και για τις φωτιστικές λυχνίες. 3. Με την εγγύηση τα ελαττωµατικά µέρη, κατά την κρίση µας, είτε επισκευάζονται, είτε αντικαθίστανται δωρεάν µε άψογης λειτουργίας ανταλλακτικά. Κατά τα λοιπά ανήκει σε εµάς το δικαίωµα, κατά τη λογική κρίση µας, να αποφασίσουµε την έκταση και τον τόπο πραγµατοποίησης την επισκευής. Η επισκευή, κατά κανόνα, γίνεται στον τόπο εγκατάστασης της συσκευής. Κατ εξαίρεση µπορεί η επισκευή να γίνει και µέσα στο συνεργείο της αντιπροσωπείας. Η αντικατάσταση των τεµαχίων θα γίνει παρουσίας µας. 4. Με την επισκευή των συσκευών ή την αντικατάσταση διαφόρων τεµαχίων, ούτε επιµηκύνεται η προθεσµία ισχύως της εγγύησης, ούτε αρχίζει να ισχύει νέα σχετική εγγύηση. Για τα ανταλλακτικά που θα συναρµολογήσουµε δεν αναλαµβάνουµε καµία ειδική εγγύηση. 5. εν αναλαµβάνουµε καµία εγγύηση για βλάβες σε συσκευές ή τµήµατα αυτών που παρουσιάζονται από υπερβολική καταπόνηση, άτεχνη µεταχείριση και κακή συντήρησή τους. Αυτό ισχύει και όταν δεν τηρηθούν οι οδηγίες εγκατάστασης και λειτουργίας, καθώς και στην περίπτωση της τοποθέτησης ανταλλακτικών και εξαρτηµάτων που δεν αναφέρονται στους σχετικούς πίνακες µας. Η εγγύηση παύει να ισχύει όταν λάβουν χώρα επεµβάσεις και αλλαγές στη συσκευή από άτοµα που δεν έχουν από εµάς εξουσιοδοτηθεί. 6. Όταν µια βλάβη δεν µπορεί να επισκευασθεί µέσα σε µια ορισµένη προθεσµία από εµάς, τότε µπορούµε µέσα σε 6 µήνες από την ηµέρα της αγοράς, και εφόσον εκφραστεί σχετική επιθυµία του πελάτη, είτε να παραδώσουµε δωρεάν άλλη όµοια συσκευή σε αντικατάσταση της ελαττωµατικής, είτε να αποζηµιώσουµε τον πελάτη για την µείωση της αξίας της συσκευής, είτε να ακυρώσουµε την πώληση. Στην τελευταία περίπτωση γίνεται η διαδικασία µέσω εµπόρου που προµήθευσε τη συσκευή στον πρώτο αγοραστή. 7. Στην περίπτωση απασχόλησης της υπηρεσίας εξυπηρετήσεως πελατών (SERVICE) εντός εγγύησης ο πελάτης επιβαρύνεται µόνον το κόστος επίσκεψης (25 ευρώ) το κόστος εργασίας και ανταλλακτικών είναι δωρεάν (σύµφωνα µε τους προηγούµενους όρους). 8. Στην περίπτωση άσκοπης κλήσης της υπηρεσίας εξυπηρετήσεως πελατών (σύµφωνα µε τους προηγούµενους όρους) η επίσκεψη χρεώνεται στο διπλάσιο ( ευρώ). 6

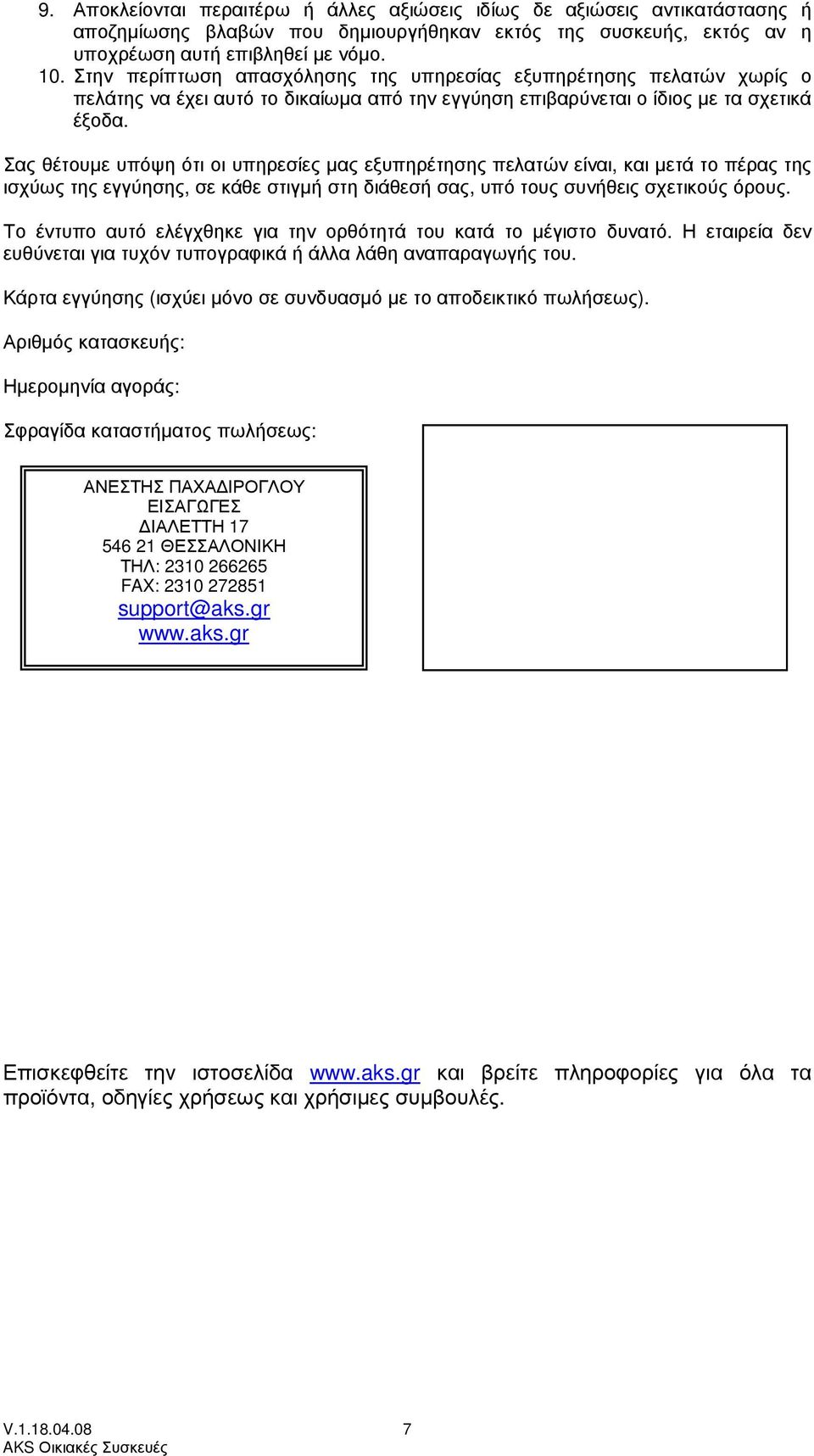

7 9. Αποκλείονται περαιτέρω ή άλλες αξιώσεις ιδίως δε αξιώσεις αντικατάστασης ή αποζηµίωσης βλαβών που δηµιουργήθηκαν εκτός της συσκευής, εκτός αν η υποχρέωση αυτή επιβληθεί µε νόµο. 10. Στην περίπτωση απασχόλησης της υπηρεσίας εξυπηρέτησης πελατών χωρίς ο πελάτης να έχει αυτό το δικαίωµα από την εγγύηση επιβαρύνεται ο ίδιος µε τα σχετικά έξοδα. Σας θέτουµε υπόψη ότι οι υπηρεσίες µας εξυπηρέτησης πελατών είναι, και µετά το πέρας της ισχύως της εγγύησης, σε κάθε στιγµή στη διάθεσή σας, υπό τους συνήθεις σχετικούς όρους. Το έντυπο αυτό ελέγχθηκε για την ορθότητά του κατά το µέγιστο δυνατό. Η εταιρεία δεν ευθύνεται για τυχόν τυπογραφικά ή άλλα λάθη αναπαραγωγής του. Κάρτα εγγύησης (ισχύει µόνο σε συνδυασµό µε το αποδεικτικό πωλήσεως). Αριθµός κατασκευής: Ηµεροµηνία αγοράς: Σφραγίδα καταστήµατος πωλήσεως: ΑΝΕΣΤΗΣ ΠΑΧΑ ΙΡΟΓΛΟΥ ΕΙΣΑΓΩΓΕΣ ΙΑΛΕΤΤΗ ΘΕΣΣΑΛΟΝΙΚΗ ΤΗΛ: FAX: Επισκεφθείτε την ιστοσελίδα και βρείτε πληροφορίες για όλα τα προϊόντα, οδηγίες χρήσεως και χρήσιµες συµβουλές. 7
