MIC400 Κάμερα PTZ εμβύθισης σε νερό

Transcript

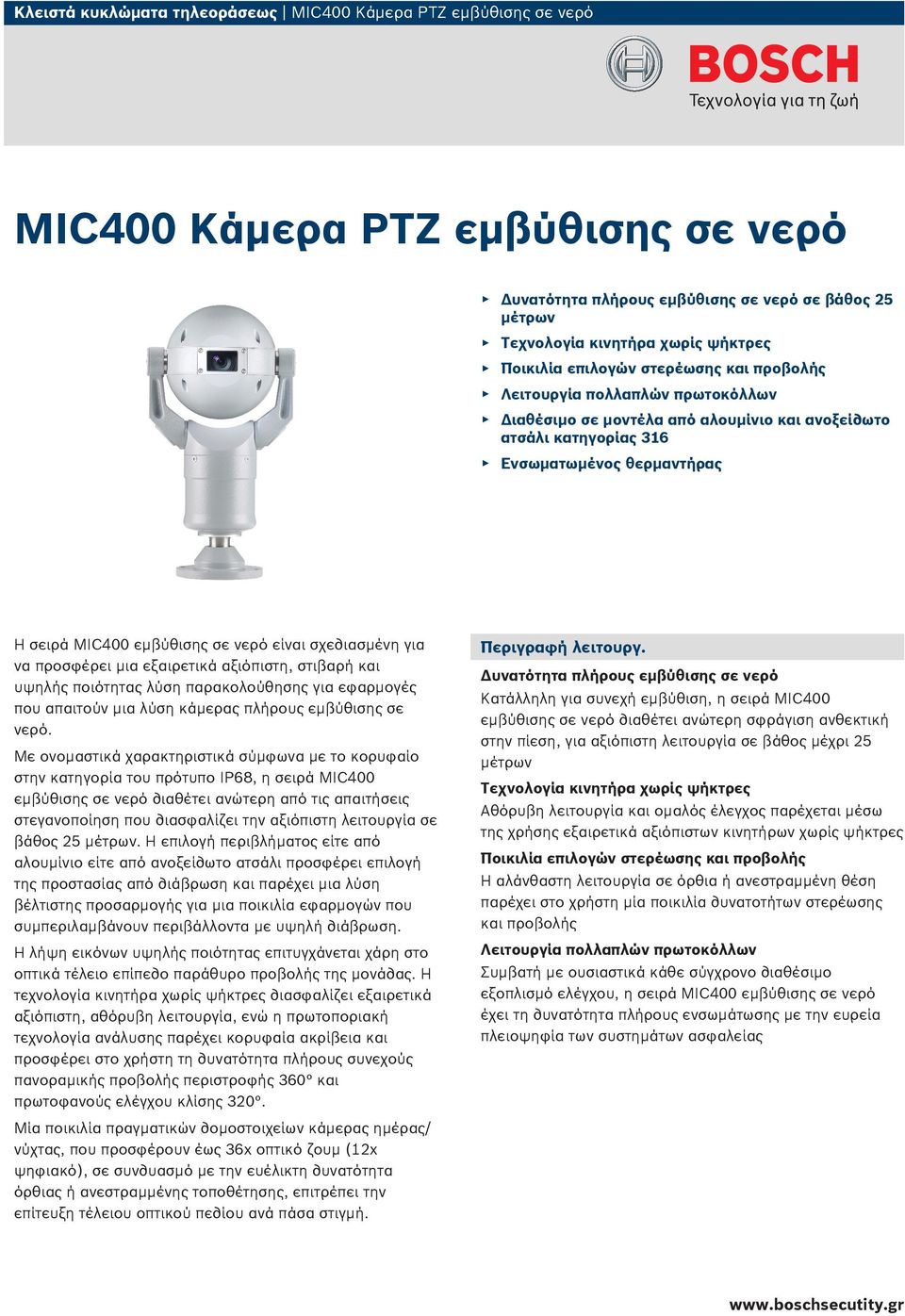

1 Κλειστά κυκλώματα τηλεοράσεως MIC400 Κάμερα TZ εμβύθισης MIC400 Κάμερα TZ εμβύθισης Δυνατότητα πλήρους εμβύθισης σε βάθος 25 μέτρων Τεχνολογία κινητήρα χωρίς ψήκτρες Ποικιλία επιλογών στερέωσης και προβολής Λειτουργία πολλαπλών πρωτοκόλλων Διαθέσιμο σε μοντέλα από αλουμίνιο και ανοξείδωτο ατσάλι κατηγορίας 316 Ενσωματωμένος θερμαντήρας Η σειρά MIC400 εμβύθισης είναι σχεδιασμένη για να προσφέρει μια εξαιρετικά αξιόπιστη, στιβαρή και υψηλής ποιότητας λύση παρακολούθησης για εφαρμογές που απαιτούν μια λύση κάμερας πλήρους εμβύθισης σε νερό. Με ονομαστικά χαρακτηριστικά σύμφωνα με το κορυφαίο στην κατηγορία του πρότυπο I68, η σειρά MIC400 εμβύθισης διαθέτει ανώτερη από τις απαιτήσεις στεγανοποίηση που διασφαλίζει την αξιόπιστη λειτουργία σε βάθος 25 μέτρων. Η επιλογή περιβλήματος είτε από αλουμίνιο είτε από ανοξείδωτο ατσάλι προσφέρει επιλογή της προστασίας από διάβρωση και παρέχει μια λύση βέλτιστης προσαρμογής για μια ποικιλία εφαρμογών που συμπεριλαμβάνουν περιβάλλοντα με υψηλή διάβρωση. Η λήψη εικόνων υψηλής ποιότητας επιτυγχάνεται χάρη στο οπτικά τέλειο επίπεδο παράθυρο προβολής της μονάδας. Η τεχνολογία κινητήρα χωρίς ψήκτρες διασφαλίζει εξαιρετικά αξιόπιστη, αθόρυβη λειτουργία, ενώ η πρωτοποριακή τεχνολογία ανάλυσης παρέχει κορυφαία ακρίβεια και προσφέρει στο χρήστη τη δυνατότητα πλήρους συνεχούς πανοραμικής προβολής περιστροφής 360 και πρωτοφανούς ελέγχου κλίσης 320. Μία ποικιλία πραγματικών δομοστοιχείων κάμερας ημέρας/ νύχτας, που προσφέρουν έως 36x οπτικό ζουμ (12x ψηφιακό), σε συνδυασμό με την ευέλικτη δυνατότητα όρθιας ή ανεστραμμένης τοποθέτησης, επιτρέπει την επίτευξη τέλειου οπτικού πεδίου ανά πάσα στιγμή. Περιγραφή λειτουργ. Δυνατότητα πλήρους εμβύθισης Κατάλληλη για συνεχή εμβύθιση, η σειρά MIC400 εμβύθισης διαθέτει ανώτερη σφράγιση ανθεκτική στην πίεση, για αξιόπιστη λειτουργία σε βάθος μέχρι 25 μέτρων Τεχνολογία κινητήρα χωρίς ψήκτρες Αθόρυβη λειτουργία και ομαλός έλεγχος παρέχεται μέσω της χρήσης εξαιρετικά αξιόπιστων κινητήρων χωρίς ψήκτρες Ποικιλία επιλογών στερέωσης και προβολής Η αλάνθαστη λειτουργία σε όρθια ή ανεστραμμένη θέση παρέχει στο χρήστη μία ποικιλία δυνατοτήτων στερέωσης και προβολής Λειτουργία πολλαπλών πρωτοκόλλων Συμβατή με ουσιαστικά κάθε σύγχρονο διαθέσιμο εξοπλισμό ελέγχου, η σειρά MIC400 εμβύθισης έχει τη δυνατότητα πλήρους ενσωμάτωσης με την ευρεία πλειοψηφία των συστημάτων ασφαλείας

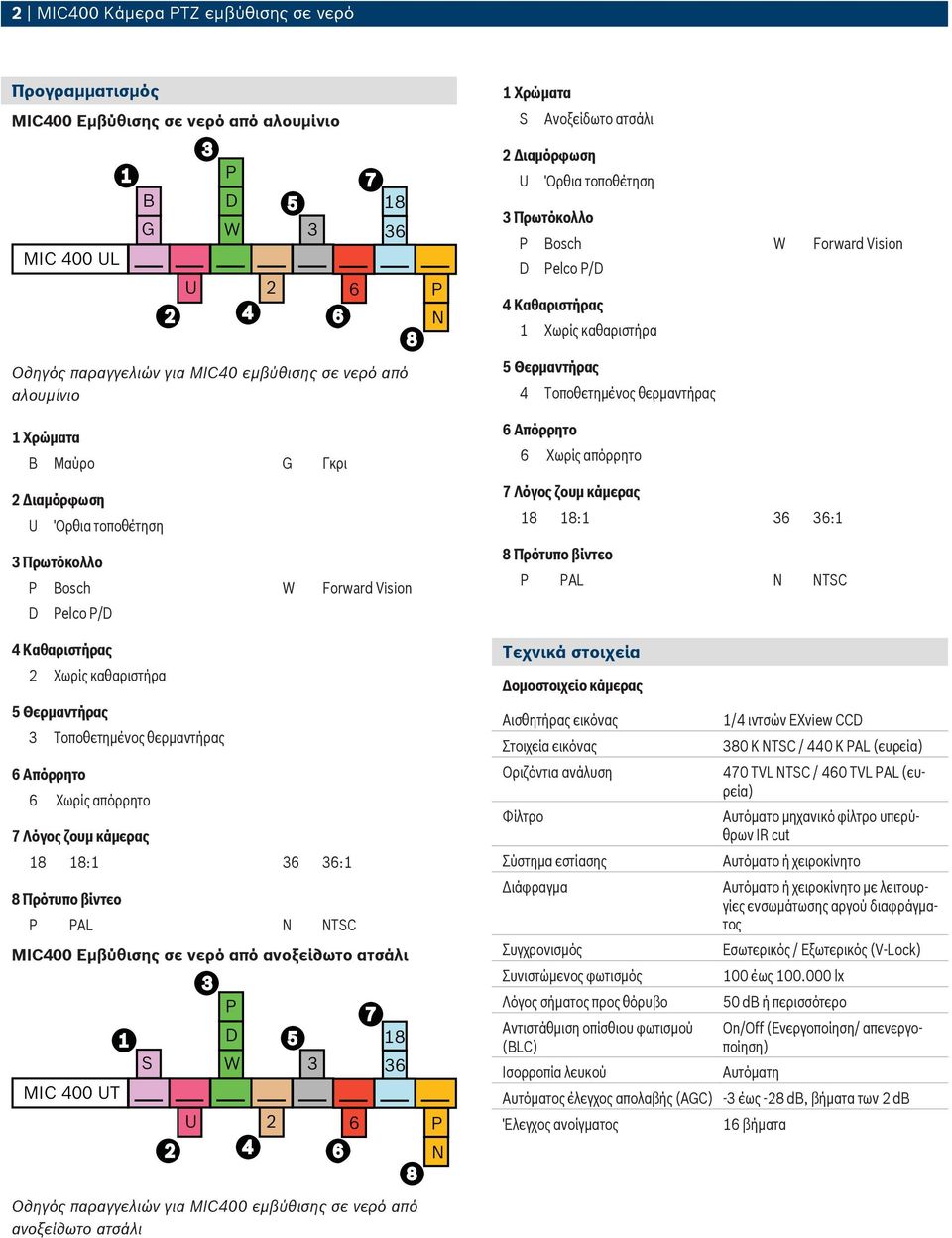

2 2 MIC400 Κάμερα TZ εμβύθισης Προγραμματισμός MIC400 από αλουμίνιο MIC 400 L 1 B G 2 3 W Οδηγός παραγγελιών για MIC40 εμβύθισης από αλουμίνιο 1 Χρώματα B Μαύρο G Γκρι 2 Διαμόρφωση Όρθια τοποθέτηση 3 Πρωτόκολλο Bosch W Forward Vision elco / 4 Καθαριστήρας 2 Χωρίς καθαριστήρα 5 Θερμαντήρας 3 Τοποθετημένος θερμαντήρας 6 Απόρρητο 6 Χωρίς απόρρητο 7 Λόγος ζουμ κάμερας 18 18: :1 8 Πρότυπο βίντεο N MIC400 από ανοξείδωτο ατσάλι MIC 400 T 1 S 2 3 W 6 I Οδηγός παραγγελιών για MIC400 εμβύθισης από ανοξείδωτο ατσάλι I 8 8 N N 1 Χρώματα S Ανοξείδωτο ατσάλι 2 Διαμόρφωση Όρθια τοποθέτηση 3 Πρωτόκολλο Bosch W Forward Vision elco / 4 Καθαριστήρας 1 Χωρίς καθαριστήρα 5 Θερμαντήρας 4 Τοποθετημένος θερμαντήρας 6 Απόρρητο 6 Χωρίς απόρρητο 7 Λόγος ζουμ κάμερας 18 18: :1 8 Πρότυπο βίντεο N Τεχνικά στοιχεία Δομοστοιχείο κάμερας Αισθητήρας εικόνας Στοιχεία εικόνας Οριζόντια ανάλυση Φίλτρο Σύστημα εστίασης Διάφραγμα Συγχρονισμός Συνιστώμενος φωτισμός Λόγος σήματος προς θόρυβο Αντιστάθμιση οπίσθιου φωτισμού (BLC) Ισορροπία λευκού Αυτόματος έλεγχος απολαβής (AGC) Έλεγχος ανοίγματος 1/4 ιντσών EXview CC 380 K / 440 K (ευρεία) 470 TVL / 460 TVL (ευρεία) Αυτόματο μηχανικό φίλτρο υπερύθρων IR cut Αυτόματο ή χειροκίνητο Αυτόματο ή χειροκίνητο με λειτουργίες ενσωμάτωσης αργού διαφράγματος Εσωτερικός / Εξωτερικός (V Lock) 100 έως lx 50 db ή περισσότερο On/Off (Ενεργοποίηση/ απενεργοποίηση) Αυτόματη -3 έως -28 db, βήματα των 2 db 16 βήματα

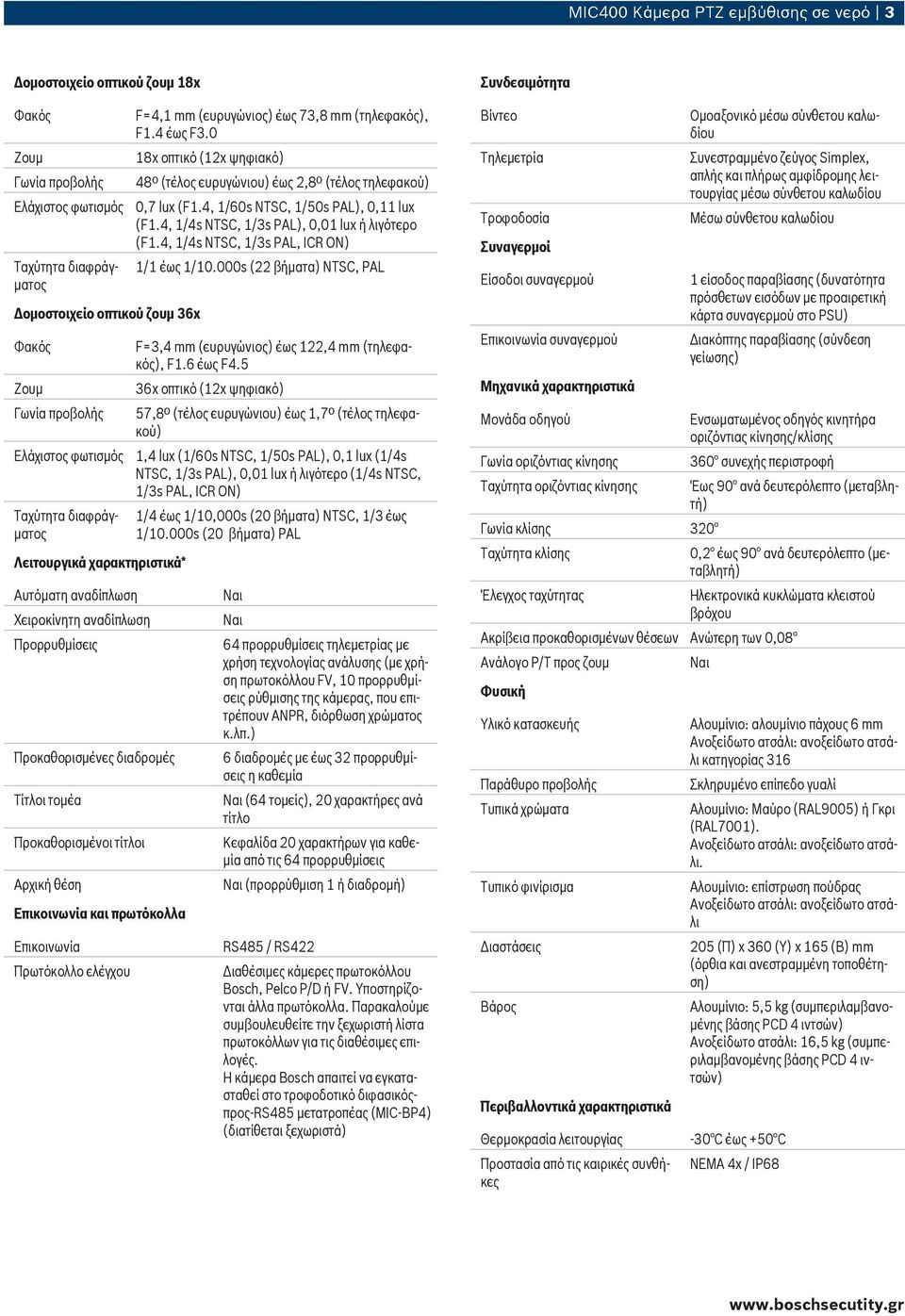

3 MIC400 Κάμερα TZ εμβύθισης 3 Δομοστοιχείο οπτικού ζουμ 18x Φακός Ζουμ Γωνία προβολής Ελάχιστος φωτισμός Ταχύτητα διαφράγματος Δομοστοιχείο οπτικού ζουμ 36x Φακός Ζουμ Γωνία προβολής Ελάχιστος φωτισμός Ταχύτητα διαφράγματος Λειτουργικά χαρακτηριστικά* Αυτόματη αναδίπλωση Χειροκίνητη αναδίπλωση Προρρυθμίσεις Προκαθορισμένες διαδρομές Τίτλοι τομέα Προκαθορισμένοι τίτλοι Αρχική θέση Επικοινωνία και πρωτόκολλα Επικοινωνία Πρωτόκολλο ελέγχου F=4,1 mm (ευρυγώνιος) έως 73,8 mm (τηλεφακός), F1.4 έως F3.0 18x οπτικό (12x ψηφιακό) 48º (τέλος ευρυγώνιου) έως 2,8º (τέλος τηλεφακού) 0,7 lux (F1.4, 1/60s, 1/50s ), 0,11 lux (F1.4, 1/4s, 1/3s ), 0,01 lux ή λιγότερο (F1.4, 1/4s, 1/3s, ICR ON) 1/1 έως 1/10.000s (22 βήματα), F=3,4 mm (ευρυγώνιος) έως 122,4 mm (τηλεφακός), F1.6 έως F4.5 36x οπτικό (12x ψηφιακό) 57,8º (τέλος ευρυγώνιου) έως 1,7º (τέλος τηλεφακού) 1,4 lux (1/60s, 1/50s ), 0,1 lux (1/4s, 1/3s ), 0,01 lux ή λιγότερο (1/4s, 1/3s, ICR ON) 1/4 έως 1/10,000s (20 βήματα), 1/3 έως 1/10.000s (20 βήματα) Ναι Ναι 64 προρρυθμίσεις τηλεμετρίας με χρήση τεχνολογίας ανάλυσης (με χρήση πρωτοκόλλου FV, 10 προρρυθμίσεις ρύθμισης της κάμερας, που επιτρέπουν ANR, διόρθωση χρώματος κ.λπ.) 6 διαδρομές με έως 32 προρρυθμίσεις η καθεμία Ναι (64 τομείς), 20 χαρακτήρες ανά τίτλο Κεφαλίδα 20 χαρακτήρων για καθεμία από τις 64 προρρυθμίσεις Ναι (προρρύθμιση 1 ή διαδρομή) RS485 / RS422 Διαθέσιμες κάμερες πρωτοκόλλου Bosch, elco / ή FV. Υποστηρίζονται άλλα πρωτόκολλα. Παρακαλούμε συμβουλευθείτε την ξεχωριστή λίστα πρωτοκόλλων για τις διαθέσιμες επιλογές. Η κάμερα Bosch απαιτεί να εγκατασταθεί στο τροφοδοτικό διφασικόςπρος-rs485 μετατροπέας (MIC-B4) (διατίθεται ξεχωριστά) Συνδεσιμότητα Βίντεο Τηλεμετρία Τροφοδοσία Συναγερμοί Είσοδοι συναγερμού Επικοινωνία συναγερμού Μηχανικά χαρακτηριστικά Μονάδα οδηγού Γωνία οριζόντιας κίνησης Ταχύτητα οριζόντιας κίνησης Γωνία κλίσης 320 Ταχύτητα κλίσης Έλεγχος ταχύτητας Ομοαξονικό μέσω σύνθετου καλωδίου Συνεστραμμένο ζεύγος Simplex, απλής και πλήρως αμφίδρομης λειτουργίας μέσω σύνθετου καλωδίου Μέσω σύνθετου καλωδίου 1 είσοδος παραβίασης (δυνατότητα πρόσθετων εισόδων με προαιρετική κάρτα συναγερμού στο S) Διακόπτης παραβίασης (σύνδεση γείωσης) Ενσωματωμένος οδηγός κινητήρα οριζόντιας κίνησης/κλίσης 360 συνεχής περιστροφή Έως 90 ανά δευτερόλεπτο (μεταβλητή) 0,2 έως 90 ανά δευτερόλεπτο (μεταβλητή) Ηλεκτρονικά κυκλώματα κλειστού βρόχου Ακρίβεια προκαθορισμένων θέσεων Ανώτερη των 0,08 Ανάλογο /T προς ζουμ Φυσική Υλικό κατασκευής Παράθυρο προβολής Τυπικά χρώματα Τυπικό φινίρισμα Διαστάσεις Βάρος Περιβαλλοντικά χαρακτηριστικά Θερμοκρασία λειτουργίας Προστασία από τις καιρικές συνθήκες Ναι Αλουμίνιο: αλουμίνιο πάχους 6 mm Ανοξείδωτο ατσάλι: ανοξείδωτο ατσάλι κατηγορίας 316 Σκληρυμένο επίπεδο γυαλί Αλουμίνιο: Μαύρο (RAL9005) ή Γκρι (RAL7001). Ανοξείδωτο ατσάλι: ανοξείδωτο ατσάλι. Αλουμίνιο: επίστρωση πούδρας Ανοξείδωτο ατσάλι: ανοξείδωτο ατσάλι 205 (Π) x 360 (Υ) x 165 (Β) mm (όρθια και ανεστραμμένη τοποθέτηση) Αλουμίνιο: 5,5 kg (συμπεριλαμβανομένης βάσης C 4 ιντσών) Ανοξείδωτο ατσάλι: 16,5 kg (συμπεριλαμβανομένης βάσης C 4 ιντσών) -30 C έως +50 C NEMA 4x / I68

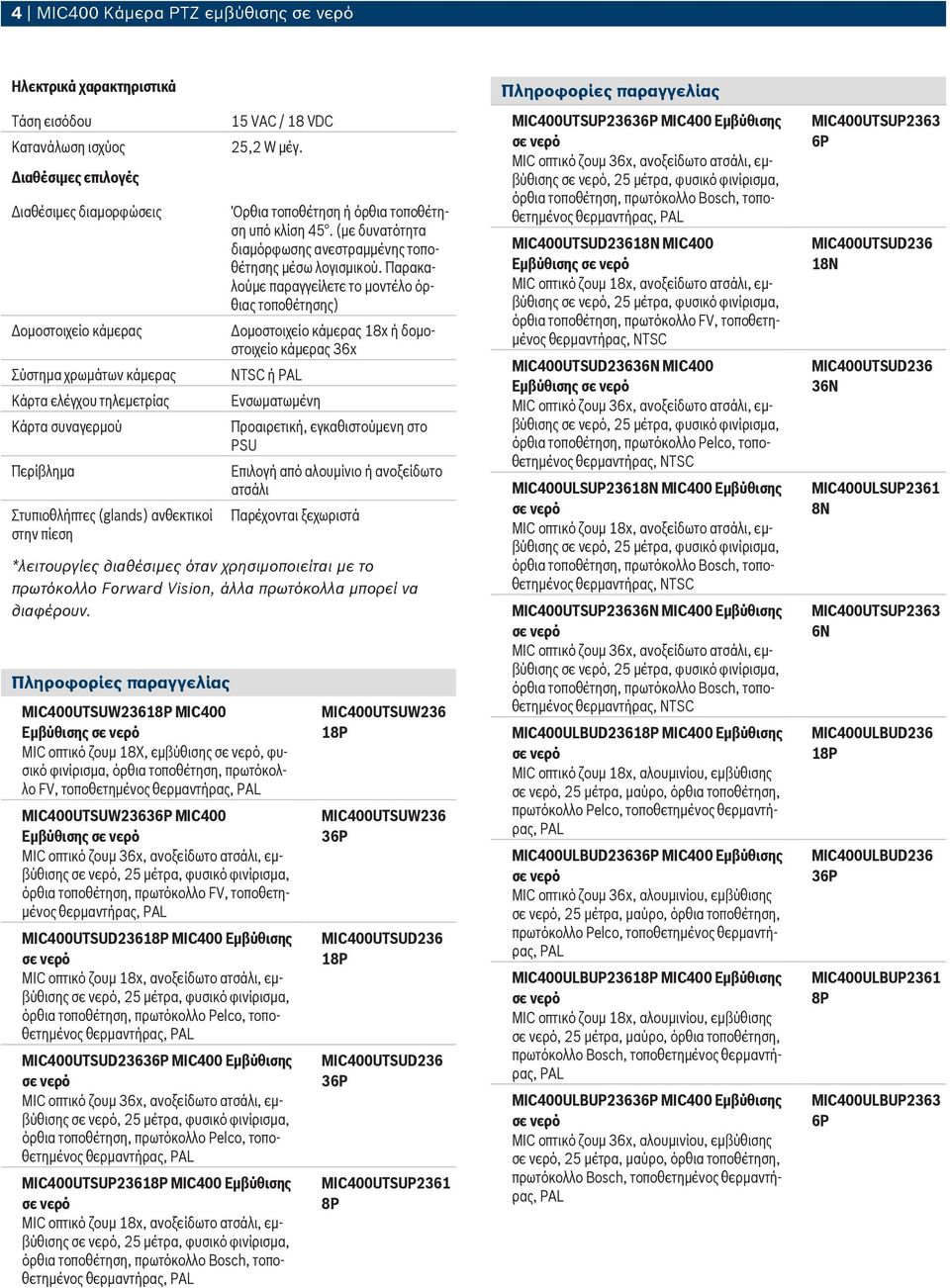

4 4 MIC400 Κάμερα TZ εμβύθισης Ηλεκτρικά χαρακτηριστικά Τάση εισόδου Κατανάλωση ισχύος Διαθέσιμες επιλογές Διαθέσιμες διαμορφώσεις Δομοστοιχείο κάμερας Σύστημα χρωμάτων κάμερας Κάρτα ελέγχου τηλεμετρίας Κάρτα συναγερμού Περίβλημα Στυπιοθλήπτες (glands) ανθεκτικοί στην πίεση 15 VAC / 18 VC 25,2 W μέγ. Όρθια τοποθέτηση ή όρθια τοποθέτηση υπό κλίση 45. (με δυνατότητα διαμόρφωσης ανεστραμμένης τοποθέτησης μέσω λογισμικού. Παρακαλούμε παραγγείλετε το μοντέλο όρθιας τοποθέτησης) Δομοστοιχείο κάμερας 18x ή δομοστοιχείο κάμερας 36x ή Ενσωματωμένη Προαιρετική, εγκαθιστούμενη στο S Επιλογή από αλουμίνιο ή ανοξείδωτο ατσάλι Παρέχονται ξεχωριστά *λειτουργίες διαθέσιμες όταν χρησιμοποιείται με το πρωτόκολλο Forward Vision, άλλα πρωτόκολλα μπορεί να διαφέρουν. MIC400TSW236 MIC400 MIC οπτικό ζουμ 18X, εμβύθισης, φυσικό φινίρισμα, όρθια τοποθέτηση, πρωτόκολλο FV, τοποθετημένος θερμαντήρας, MIC400TSW236 MIC400, 25 μέτρα, φυσικό φινίρισμα, όρθια τοποθέτηση, πρωτόκολλο FV, τοποθετημένος θερμαντήρας, MIC400TS236 MIC400 Εμβύθισης, 25 μέτρα, φυσικό φινίρισμα, όρθια τοποθέτηση, πρωτόκολλο elco, τοποθετημένος θερμαντήρας, MIC400TS236 MIC400 Εμβύθισης, 25 μέτρα, φυσικό φινίρισμα, όρθια τοποθέτηση, πρωτόκολλο elco, τοποθετημένος θερμαντήρας, MIC400TS236 MIC400 Εμβύθισης, 25 μέτρα, φυσικό φινίρισμα, θερμαντήρας, MIC400TSW236 MIC400TSW236 MIC400TS236 MIC400TS236 MIC400TS MIC400TS236 MIC400 Εμβύθισης, 25 μέτρα, φυσικό φινίρισμα, θερμαντήρας, MIC400TS236 MIC400, 25 μέτρα, φυσικό φινίρισμα, όρθια τοποθέτηση, πρωτόκολλο FV, τοποθετημένος θερμαντήρας, MIC400TS236 MIC400, 25 μέτρα, φυσικό φινίρισμα, όρθια τοποθέτηση, πρωτόκολλο elco, τοποθετημένος θερμαντήρας, MIC400LS236 MIC400 Εμβύθισης, 25 μέτρα, φυσικό φινίρισμα, θερμαντήρας, MIC400TS236 MIC400 Εμβύθισης, 25 μέτρα, φυσικό φινίρισμα, θερμαντήρας, MIC400 Εμβύθισης, 25 μέτρα, μαύρο, όρθια τοποθέτηση, MIC400 Εμβύθισης, 25 μέτρα, μαύρο, όρθια τοποθέτηση, MIC400LB236 MIC400 Εμβύθισης, 25 μέτρα, μαύρο, όρθια τοποθέτηση, MIC400LB236 MIC400 Εμβύθισης, 25 μέτρα, μαύρο, όρθια τοποθέτηση, MIC400TS MIC400TS236 MIC400TS236 MIC400LS2361 8N MIC400TS2363 6N MIC400LB MIC400LB2363 6

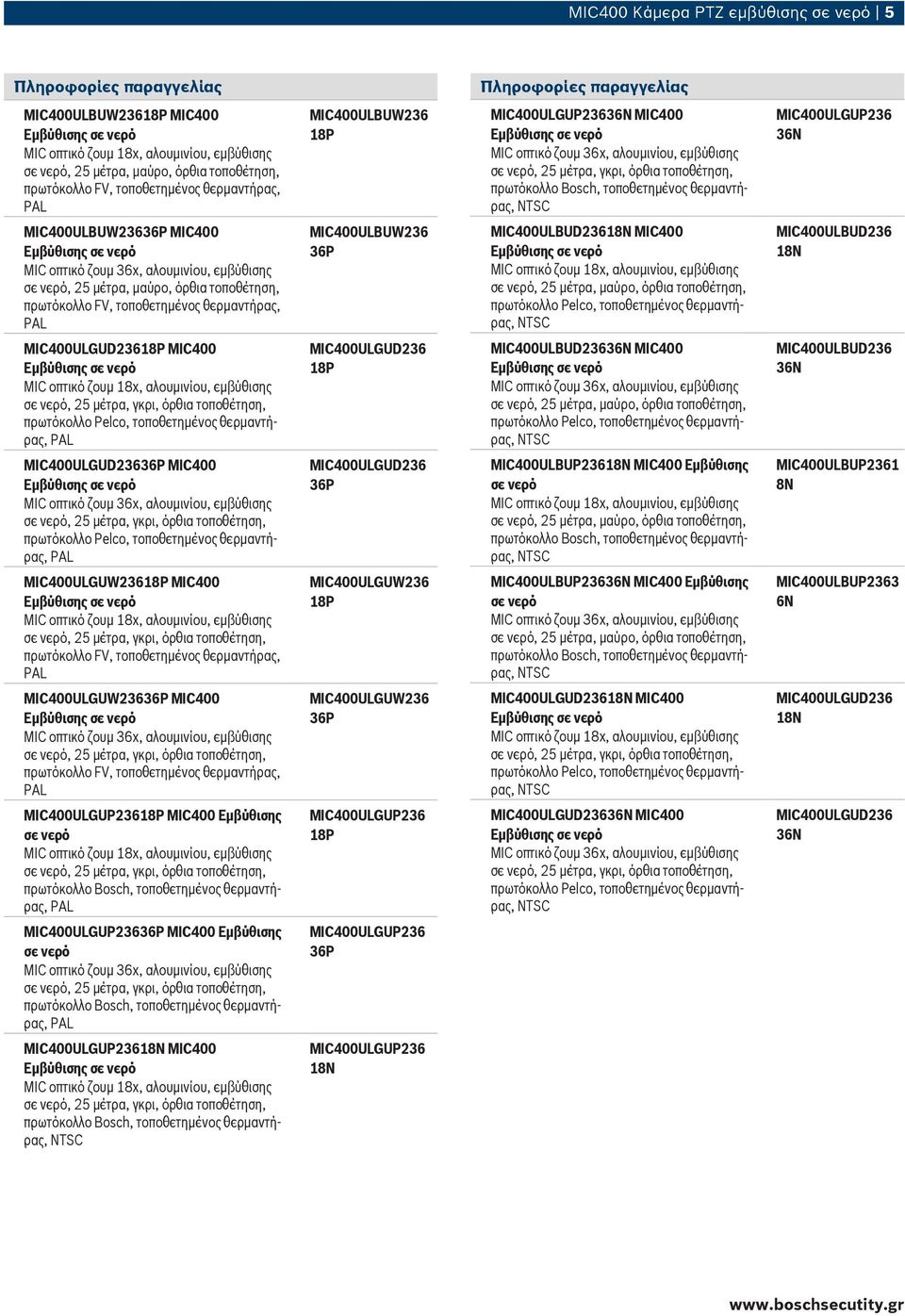

5 MIC400 Κάμερα TZ εμβύθισης 5 MIC400LBW236 MIC400, 25 μέτρα, μαύρο, όρθια τοποθέτηση, MIC400LBW236 MIC400, 25 μέτρα, γκρι, όρθια τοποθέτηση, MIC400LBW236 MIC400, 25 μέτρα, μαύρο, όρθια τοποθέτηση, MIC400LBW236 MIC400, 25 μέτρα, μαύρο, όρθια τοποθέτηση, MIC400, 25 μέτρα, γκρι, όρθια τοποθέτηση, MIC400, 25 μέτρα, μαύρο, όρθια τοποθέτηση, MIC400, 25 μέτρα, γκρι, όρθια τοποθέτηση, MIC400LB236 MIC400 Εμβύθισης, 25 μέτρα, μαύρο, όρθια τοποθέτηση, MIC400LB2361 8N MIC400LGW236 MIC400, 25 μέτρα, γκρι, όρθια τοποθέτηση, MIC400LGW236 MIC400LB236 MIC400 Εμβύθισης, 25 μέτρα, μαύρο, όρθια τοποθέτηση, MIC400LB2363 6N MIC400LGW236 MIC400, 25 μέτρα, γκρι, όρθια τοποθέτηση, MIC400LGW236 MIC400, 25 μέτρα, γκρι, όρθια τοποθέτηση, MIC400 Εμβύθισης, 25 μέτρα, γκρι, όρθια τοποθέτηση, MIC400, 25 μέτρα, γκρι, όρθια τοποθέτηση, MIC400 Εμβύθισης, 25 μέτρα, γκρι, όρθια τοποθέτηση, MIC400, 25 μέτρα, γκρι, όρθια τοποθέτηση,

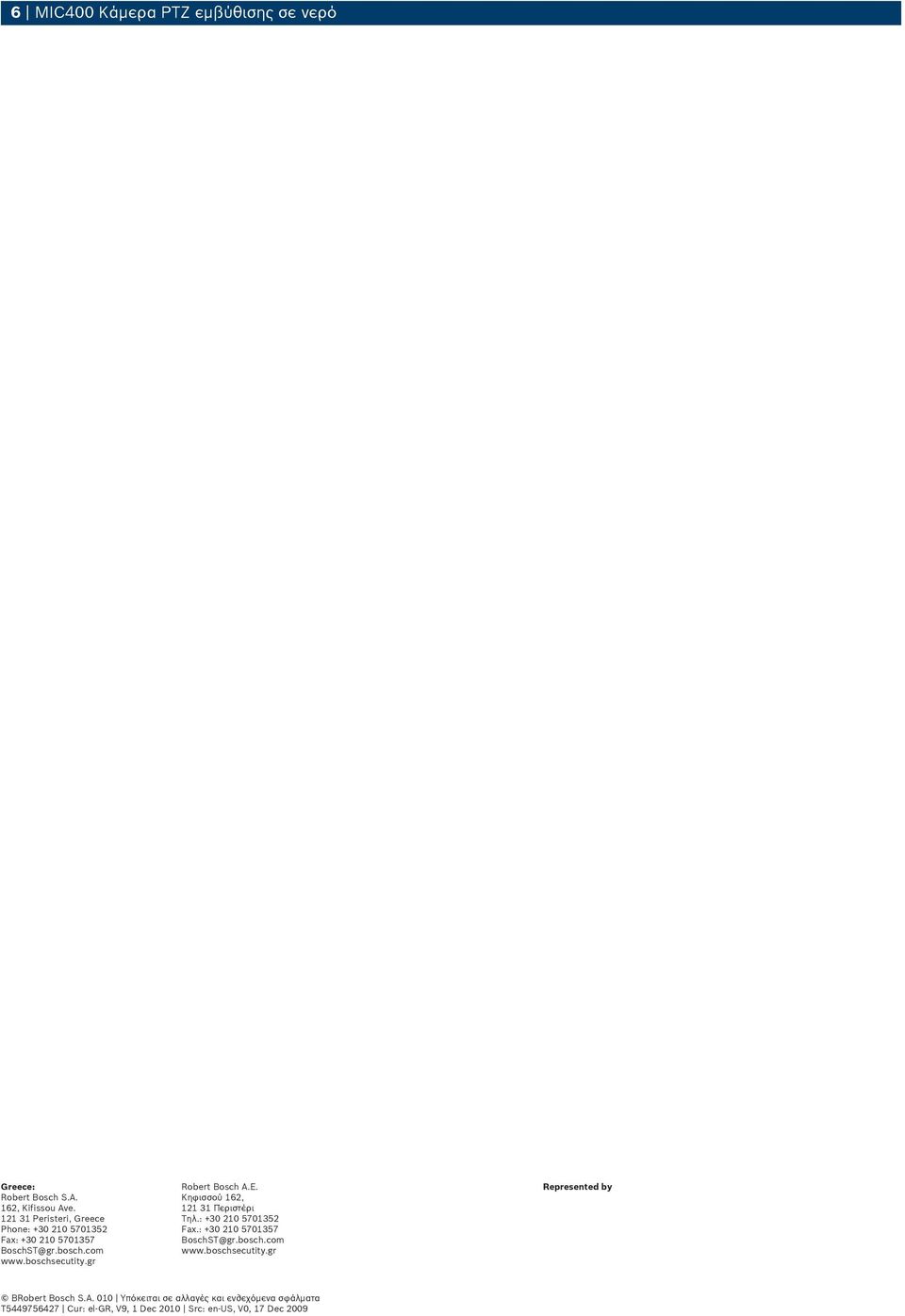

6 6 MIC400 Κάμερα TZ εμβύθισης Greece: Robert Bosch S.A. 162, Kifissou Ave eristeri, Greece hone: Fax: Robert Bosch A.E. Κηφισσού 162, Περιστέρι Τηλ.: Fax.: Represented by BRobert Bosch S.A. 010 Υπόκειται σε αλλαγές και ενδεχόμενα σφάλματα T Cur: el-gr, V9, 1 ec 2010 Src: en-s, V0, 17 ec 2009
