1 Εξωτερικές συσκευές Οδηγός χρήσης

2 Copyright 2006 Hewlett-Packard Development Company, L.P. Οι επωνυµίες Microsoft και Windows είναι εµπορικά σήµατα της εταιρίας Microsoft Corporation. Οι πληροφορίες στο παρόν έγγραφο µπορεί να αλλάξουν χωρίς προειδοποίηση. Οι µοναδικές εγγυήσεις για προϊόντα και υπηρεσίες της HP είναι αυτές που ορίζονται στις ρητές δηλώσεις εγγύησης που συνοδεύουν αυτά τα προϊόντα και αυτές τις υπηρεσίες. Τίποτα από όσα αναφέρονται στο παρόν δεν πρέπει να εκληφθεί ως πρόσθετη εγγύηση. Η HP δεν θα φέρει ευθύνη για τεχνικά ή λεκτικά σφάλµατα ή παραλείψεις που περιλαµβάνονται στο παρόν. First Edition: March 2006 Κωδικός εγγράφου:

3 Πίνακας περιεχοµένων 1 Χρήση συσκευής USB Σύνδεση συσκευής USB... 2 ιακοπή λειτουργίας µιας συσκευής USB... 2 Απαιτούµενο λογισµικό USB... 2 Υποστήριξη προτύπου USB Χρήση συσκευής 1394 Σύνδεση µιας συσκευής ιακοπή λειτουργίας µιας συσκευής Απαιτούµενο λογισµικό Χρήση για την υποδοχή επιτραπέζιας στήριξης Ευρετήριο... 9 ELWW iii

4 iv ELWW

5 1 Χρήση συσκευής USB Η διασύνδεση USB (Universal Serial Bus) είναι µια διασύνδεση υλικού, η οποία µπορεί να χρησιµοποιηθεί για τη σύνδεση µιας προαιρετικής εξωτερικής συσκευής, όπως ενός πληκτρολογίου USB, ενός ποντικιού, µιας µονάδας, ενός εκτυπωτή, ενός σαρωτή ή ενός διανοµέα (hub) στον υπολογιστή ή σε µια προαιρετική συσκευή επιτραπέζιας στήριξης. Ένας διανοµέας παρέχει πρόσθετες θύρες USB για το σύστηµα και µπορεί να συνδεθεί στον υπολογιστή ή σε έναν άλλο διανοµέα. Ο υπολογιστής έχει µία τυποποιηµένη θύρα USB και µία τυποποιηµένη θύρα τροφοδοσίας USB. Μια θύρα τροφοδοσίας USB παρέχει ρεύµα σε εξωτερική συσκευή εάν χρησιµοποιείται µε τροφοδοτούµενο καλώδιο USB. Μια προαιρετική συσκευή επιτραπέζιας στήριξης παρέχει επιπλέον θύρες USB που µπορούν να χρησιµοποιηθούν από τον υπολογιστή. Οι θύρες USB του υπολογιστή υποστηρίζουν συσκευές USB 1.0, USB 1.1 και USB 2.0. ELWW 1

6 Σύνδεση συσκευής USB ΠΡΟΣΟΧΗ Για την αποφυγή ζηµιών στις υποδοχές USB, για τη σύνδεση συσκευών USB πρέπει να εφαρµόζετε την ελάχιστη δυνατή δύναµη. Για να συνδέσετε µια συσκευή USB στον υπολογιστή, συνδέστε το καλώδιο USB της συσκευής στη θύρα USB. Το λειτουργικό σύστηµα θα παράγει έναν ήχο, ο οποίος υποδεικνύει ότι έχει εντοπιστεί συσκευή. Σηµείωση Την πρώτη φορά που συνδέετε µια συσκευή USB, το µήνυµα «Εντοπίστηκε νέο υλικό» εµφανίζεται στην περιοχή ειδοποίησης, στη δεξιά άκρη της γραµµής εργασιών. ιακοπή λειτουργίας µιας συσκευής USB ΠΡΟΣΟΧΗ Για την αποφυγή απώλειας των πληροφοριών σας ή µη ανταπόκρισης του συστήµατος, διακόψτε τη λειτουργία της συσκευής USB προτού την αφαιρέσετε. Για τη διακοπή της λειτουργίας µιας συσκευής USB: 1. Κάντε διπλό κλικ στο εικονίδιο Ασφαλής κατάργηση συσκευών υλικού στην περιοχή ειδοποίησης, στη δεξιά άκρη της γραµµής εργασιών. Σηµείωση Για να εµφανίσετε το εικονίδιο «Ασφαλής κατάργηση συσκευών υλικού», κάντε κλικ στο εικονίδιο Εµφάνιση κρυφών εικονιδίων (< ή <<) στην περιοχή ειδοποίησης. 2. Κάντε κλικ στον κατάλογο συσκευών USB. Σηµείωση Εάν η συσκευή USB δεν παρουσιάζεται, δεν χρειάζεται να σταµατήσετε τη συσκευή πριν την αφαιρέσετε. 3. Κάντε κλικ στο κουµπί ιακοπή. Απαιτούµενο λογισµικό USB Ορισµένες συσκευές USB ενδέχεται να απαιτούν πρόσθετο λογισµικό υποστήριξης, το οποίο συνήθως παρέχεται µαζί µε τη συσκευή. Για περισσότερες πληροφορίες σχετικά µε το λογισµικό συγκεκριµένων συσκευών, ανατρέξτε στις οδηγίες χρήσης της αντίστοιχης συσκευής. 2 Κεφάλαιο 1 Χρήση συσκευής USB ELWW

7 Υποστήριξη προτύπου USB Η υποστήριξη προτύπου USB (ενεργοποιηµένη από προεπιλογή) σας επιτρέπει να Χρησιµοποιείτε πληκτρολόγιο, ποντίκι ή διανοµέα USB που έχει συνδεθεί σε θύρα USB του υπολογιστή κατά την εκκίνηση ή σε µια εφαρµογή ή βοηθητικό πρόγραµµα εκτός των Microsoft Windows. Πραγµατοποιήσετε εκκίνηση ή επανεκκίνηση από µια προαιρετική εξωτερική βάση Multibay. Για να ενεργοποιήσετε την υποστήριξη πρότυπου USB: 1. Ανοίξτε το Computer Setup ενεργοποιώντας ή επανεκκινώντας τον υπολογιστή και, στη συνέχεια, πατώντας το πλήκτρο f10, όταν το µήνυµα «F10 = ROM Based Setup» εµφανιστεί στην κάτω αριστερή γωνία της οθόνης. 2. Χρησιµοποιήστε τα πλήκτρα βέλους για να επιλέξετε System Configuration (Ρυθµίσεις συστήµατος) > Device configurations ( ιαµορφώσεις συσκευών). 3. Χρησιµοποιήστε τα πλήκτρα βέλους, για να ενεργοποιήσετε ή να απενεργοποιήσετε την υποστήριξη προτύπου USB. 4. Για να αποθηκεύσετε τις προτιµήσεις σας και να κλείσετε το Computer Setup, χρησιµοποιήστε τα πλήκτρα βέλους για να επιλέξετε το µενού File (Αρχείο) > Save changes and exit (Αποθήκευση αλλαγών και έξοδος). Ακολουθήστε τις οδηγίες που εµφανίζονται στην οθόνη. Οι προτιµήσεις σας τίθενται σε ισχύ µετά την επανεκκίνηση του υπολογιστή. ELWW Υποστήριξη προτύπου USB 3

8 4 Κεφάλαιο 1 Χρήση συσκευής USB ELWW

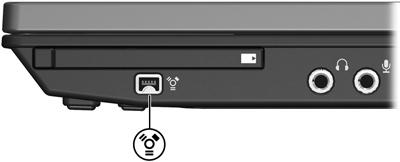

9 2 Χρήση συσκευής 1394 Η διασύνδεση IEEE 1394 είναι µια διασύνδεση υλικού που µπορεί να χρησιµοποιηθεί για τη σύνδεση µιας συσκευής πολυµέσων ή αποθήκευσης δεδοµένων υψηλής ταχύτητας στον υπολογιστή. Οι σαρωτές, οι ψηφιακές φωτογραφικές µηχανές και οι ψηφιακές βιντεοκάµερες απαιτούν συχνά σύνδεση Η θύρα 1394, που απεικονίζεται παρακάτω, υποστηρίζει επίσης συσκευές IEEE 1394a. ELWW 5

10 Σύνδεση µιας συσκευής 1394 ΠΡΟΣΟΧΗ Για την αποφυγή ζηµιών στις υποδοχές της θύρας 1394, για τη σύνδεση συσκευών 1394 πρέπει να εφαρµόζετε την ελάχιστη δυνατή δύναµη. Για να συνδέσετε µια συσκευή 1394 στον υπολογιστή, συνδέστε το καλώδιο 1394 της συσκευής στη θύρα Το λειτουργικό σύστηµα θα παράγει έναν ήχο, ο οποίος υποδεικνύει ότι έχει εντοπιστεί συσκευή. Σηµείωση Την πρώτη φορά που συνδέετε µια συσκευή 1394, το µήνυµα «Εντοπίστηκε νέο υλικό» εµφανίζεται στην περιοχή ειδοποίησης, στη δεξιά άκρη της γραµµής εργασιών. ιακοπή λειτουργίας µιας συσκευής 1394 ΠΡΟΣΟΧΗ Για την αποφυγή απώλειας των πληροφοριών σας ή µη ανταπόκρισης του συστήµατος, διακόψτε τη λειτουργία της συσκευής 1394 προτού την αφαιρέσετε. Για τη διακοπή της λειτουργίας µιας συσκευής 1394: 1. Κάντε διπλό κλικ στο εικονίδιο Ασφαλής κατάργηση συσκευών υλικού στην περιοχή ειδοποίησης, στη δεξιά άκρη της γραµµής εργασιών. Σηµείωση Για να εµφανίσετε το εικονίδιο «Ασφαλής κατάργηση συσκευών υλικού», κάντε κλικ στο εικονίδιο Εµφάνιση κρυφών εικονιδίων (< ή <<) στην περιοχή ειδοποίησης. 2. Κάντε κλικ στον κατάλογο συσκευών Κάντε κλικ στο κουµπί ιακοπή. Απαιτούµενο λογισµικό 1394 Ορισµένες συσκευές 1394 ενδέχεται να απαιτούν πρόσθετο λογισµικό υποστήριξης, το οποίο συνήθως παρέχεται µαζί µε τη συσκευή. Για περισσότερες πληροφορίες σχετικά µε το λογισµικό συγκεκριµένων συσκευών, ανατρέξτε στις οδηγίες χρήσης της αντίστοιχης συσκευής. 6 Κεφάλαιο 2 Χρήση συσκευής 1394 ELWW

11 3 Χρήση για την υποδοχή επιτραπέζιας στήριξης Η υποδοχή επιτραπέζιας στήριξης στη δεξιά πλευρά του υπολογιστή σας δίνει τη δυνατότητα να συνδέσετε τον υπολογιστή µε µια προαιρετική συσκευή επιτραπέζιας στήριξης. Μια προαιρετική συσκευή επιτραπέζιας στήριξης προσφέρει πρόσθετες θύρες και υποδοχές σύνδεσης που µπορούν να χρησιµοποιηθούν µε τον υπολογιστή. ELWW 7

12 8 Κεφάλαιο 3 Χρήση για την υποδοχή επιτραπέζιας στήριξης ELWW

13 Ευρετήριο διανοµείς 1 διανοµείς USB 1 Υποστήριξη προτύπου USB 3 Θ θύρα θύρες USB 1 θύρες USB, αναγνώριση 1 Κ καλώδια USB 2 καλώδιο 1394, σύνδεση 6 καλώδιο USB, σύνδεση 2 Λ λογισµικό συσκευές USB 2 λογισµικό USB 2 Σ συσκευές 1394 διακοπή 6 λογισµικό και προγράµµατα οδήγησης 6 περιγραφή 5 σύνδεση 6 συσκευές USB απαιτούµενο λογισµικό 2 διακοπή 2 περιγραφή 1 σύνδεση 2 Υ υποδοχή επιτραπέζιας στήριξης 7 ELWW Ευρετήριο 9

14 10 Ευρετήριο ELWW
