1 Explorer

2 Explorer Αντλία θερμότητας για παραγωγή ζεστού νερού χρήσης Εφαρμογή αντλιών Explorer σε ξενοδοχεία ή ενοικιαζόμενα δωμάτια και σύγκριση με άλλα συστήματα Παράδειγμα 1: Ξενοδοχείο 15 δωματίων στην Νάξο Παράδειγμα 2:

3 Παράδειγμα 1: Ξενοδοχείο 15 δωματίων στην Νάξο Προσδιορισμός αναγκών σε ζ.ν.χ.: Άτομα σε 100% πληρότητα : 15 x 2 = 30 Λειτουργία: Μάρτιος Οκτώβριος (240 μέρες) Μέση ημερήσια κατανάλωση ζ.ν.χ. / άτομο: 35 lt Μέση ημερήσια συνολική κατανάλωση ζ.ν.χ.: 30 x 35 = 1050 lt Ταυτοχρονισμός : 80% (σχεδόν όλοι επιστρέφουν από το μπάνιο στην θάλασσα το απόγευμα γύρω στις 6.00 και κάνουν μπάνιο) Ανάγκη αποθήκης / άμεσης διαθεσιμότητας: 0,8 x 1050 = 840 lt

4 Παράδειγμα 1: Ξενοδοχείο 15 δωματίων στην Νάξο Προσδιορισμός αναγκών σε ζ.ν.χ.: Επιθυμητή θερμοκρασία νερού χρήσης: 50 C Θερμοκρασία εισόδου κρύου νερού: 15 C ΔΤ = 35 C Η ισχύς που χρειάζεται το ζεστό νερό χρήσης (1050 lt) για την ημερήσια θέρμανση του είναι: Pth = Qαν x Δt = 1050 x 35 = kcal/h / KWh Άρα η απαιτούμενη ισχύς για όλη την σεζόν που χρειάζεται το ζεστό νερό χρήσης για την θέρμανση του είναι: Pthολ = Pth x 240 = 43 kwh x KWh

5 Παράδειγμα 1: Ξενοδοχείο 15 δωματίων στην Νάξο Οι προτεινόμενες λύσεις στο συγκεκριμένο ξενοδοχείο για παραγωγή του ζεστού νερού χρήσης: 1. Αντλίες θερμότητας Atlantic Explorer μόνο 2. Αντλία θερμότητας 55 C + boiler παραγωγής ζεστού νερού 3. Λέβητας πετρελαίου + boiler παραγωγής ζεστού νερού 4. Ηλεκτρικοί θερμοσίφωνες 5. Ηλιακοί θερμοσίφωνες + ηλεκτρικές αντιστάσεις

6 Παράδειγμα 1: Ξενοδοχείο 15 δωματίων στην Νάξο Λύση 1: Αντλίες θερμότητας Atlantic Explorer Οι αντλίες θερμότητας Explorer πάντα πρέπει να επιλέγονται με το μέγεθος (όγκο αποθηκευμένου νερού) και να είναι όσο η μέγιστη ζήτηση για άμεση διαθεσιμότητα με βάση τον ταυτοχρονισμό. Στο παράδειγμά μας θέλουμε λοιπόν ο όγκος των αντλιών να είναι περίπου: 840 lt Άρα προτείνεται η εγκατάσταση σε σειρά τριών αντλιών Explorer 270 lt η κάθε μία με συνολική αποθήκη νερού: 3 x 270 lt = 810 lt Ζεστό νερό χρήσης Κρύο νερό χρήσης

7 Παράδειγμα 1: Ξενοδοχείο 15 δωματίων στην Νάξο Λύση 1: Αντλίες θερμότητας Atlantic Explorer Οι αντλίες αυτές επειδή ζεσταίνουν άμεσα το ζεστό νερό χρήσης (το φρεον απευθείας ζεσταίνει το νερό) θα δουλεύουν περίπου με ετήσιο βαθμό απόδοσης SCOP > 4 (μέση θερμοκρασία αέρα 20 C). Έτσι η ετήσια (σεζόν λειτουργίας) κατανάλωση σε ηλεκτρικό ρεύμα των αντλιών Explorer είναι: Ρthολ / SCOP = kwh / KWh

8 Παράδειγμα 1: Ξενοδοχείο 15 δωματίων στην Νάξο Λύση 1: Αντλίες θερμότητας Atlantic Explorer Η μέση τιμή kwh (επαγγελματικό τιμολόγιο ΔΕΗ Γ22 με ΦΠΑ) είναι περίπου με όλους τους φόρους: 0,141 /kwh Το ετήσιο κόστος για την παραγωγή ζεστού νερού χρήσης στο συγκεκριμένο ξενοδοχείο με την λύση αυτή είναι: 2580 kwh x 0,141 /kwh 364 /σεζόν Το εκτιμώμενο κόστος επένδυσης χωρίς ΦΠΑ (του τελικού πελάτη) είναι: - Αγορά εξοπλισμού (Explorer, δοχεία διαστολής κλπ): Εκτιμώμενο κόστος εγκατάστασης και σωληνώσεων: 900 Τελικό σύνολο επένδυσης: 5.500

9 Παράδειγμα 1: Ξενοδοχείο 15 δωματίων στην Νάξο Λύση 2: Αντλία θερμότητας 55 C + boiler παραγωγής ζεστού νερού Εάν θέλουμε μικρή ισχύ αντλίας τότε θα πρέπει να έχουμε boiler με μεγάλη χωρητικότητα που θα μπορεί να καλύψει την αιχμή (840 lt). Αντίθετα εάν βάλουμε μεγάλη αντλία θερμότητας τότε θέλουμε πιο μικρής χωρητικότητας boiler αλλά με πολύ μεγάλο εναλλάκτη. Έστω λοιπόν ότι μπαίνει ένα boiler μεγέθους 1000 lt με μια αντλία θερμότητας 6 kw (εκτιμώμενος χρόνος θέρμανσης του boiler από C περίπου 7 ώρες)

10 Παράδειγμα 1: Ξενοδοχείο 15 δωματίων στην Νάξο Λύση 2: Αντλία θερμότητας 55 C + boiler παραγωγής ζεστού νερού Η αντλία αυτή επειδή θα λειτουργεί για θέρμανση σε θερμοκρασίες περιβάλλοντος πάνω από 20 C εξωτερική θερμοκρασία θα λειτουργεί σαν αντλία ON-OFF και όχι σαν inverter και θα είναι ρυθμισμένη μόνιμα σε θερμοκρασία νερού προσαγωγής 55 C. Σε αυτές τις συνθήκες η αντλία έχει βαθμό απόδοσης COP 4. Επειδή όμως θερμαίνει το boiler έμμεσα (μέσω του εναλλάκτη του boiler) θα δουλεύει στην εγκατάσταση περίπου με ετήσιο βαθμό απόδοσης SCOP 3 (μέση θερμοκρασία αέρα 20 C). Έτσι η ετήσια (σεζόν λειτουργίας) κατανάλωση σε ηλεκτρικό ρεύμα της αντλίας με το boiler είναι: Ρthολ / SCOP = kwh / KWh

11 Παράδειγμα 1: Ξενοδοχείο 15 δωματίων στην Νάξο Λύση 2: Αντλία θερμότητας 55 C + boiler παραγωγής ζεστού νερού Με μέση τιμή kwh (επαγγελματικό τιμολόγιο ΔΕΗ Γ22 με ΦΠΑ) περίπου με όλους τους φόρους: 0,141 /kwh Το ετήσιο κόστος για την παραγωγή ζεστού νερού χρήσης στο συγκεκριμένο ξενοδοχείο με την λύση αυτή είναι: 3440 kwh x 0,141 /kwh 485 /σεζόν Το εκτιμώμενο κόστος επένδυσης χωρίς ΦΠΑ (του τελικού πελάτη) είναι: - Αγορά εξοπλισμού (Αντλία, Boiler, παρελκόμενα κλπ): Εκτιμώμενο κόστος εγκατάστασης και σωληνώσεων: Τελικό σύνολο επένδυσης: 6.000

12 Παράδειγμα 1: Ξενοδοχείο 15 δωματίων στην Νάξο Λύση 3: Λέβητας πετρελαίου + boiler παραγωγής ζεστού νερού Η λύση με λέβητα περιλαμβάνει έναν λέβητα ισχύος 30 kw και ένα boiler 300 lt (με δυνατότητα παραγωγής 800 lt/ώρα). Με ένα λέβητα με μέσω βαθμό απόδοσης 90% και επειδή η θέρμανση γίνεται μέσω του εναλλάκτη του boiler ο συνολικός βαθμός απόδοσης του συστήματος θα είναι περίπου 85%. Άρα για την θέρμανση του ζεστού νερού ο λέβητας θα καταναλώσει περίπου: kwh/ kWh. Με απόδοση πετρελαίου περίπου 10kWh θα χρειαστούν περίπου: / 10 = 1214 lt πετρελαίου

13 Παράδειγμα 1: Ξενοδοχείο 15 δωματίων στην Νάξο Λύση 3: Λέβητας πετρελαίου + boiler παραγωγής ζεστού νερού Με μέση τιμή πετρελαίου περίπου με φόρους: 1 /lt Το ετήσιο κόστος για την παραγωγή ζεστού νερού χρήσης στο συγκεκριμένο ξενοδοχείο με την λύση αυτή είναι: 1214 lt x /σεζόν Το εκτιμώμενο κόστος επένδυσης χωρίς ΦΠΑ (του τελικού πελάτη) είναι: - Αγορά εξοπλισμού (Λέβητας-καυστήρας, Boiler, κυκλοφορητής, δεξαμενή, καμινάδα, παρελκόμενα κλπ): Εκτιμώμενο κόστος εγκατάστασης και σωληνώσεων: Τελικό σύνολο επένδυσης: 4.200

14 Παράδειγμα 1: Ξενοδοχείο 15 δωματίων στην Νάξο Λύση 4: Ηλεκτρικοί θερμοσίφωνες Οι ηλεκτρικοί θερμοσίφωνες θα πρέπει να έχουν όγκο νερού όσο και η κατανάλωση δηλαδή περίπου σύνολο: 1050 lt (15 x 80 lt) Ο βαθμός απόδοσης των αντιστάσεων σε έναν ηλεκτρικό θερμοσίφωνα (λόγω αλάτων μετά από κάποιο διάστημα, κακής χρήσης διότι συνήθως καίνε πολύ περισσότερη ώρα από ότι είναι οι ανάγκες κλπ.) δεν ξεπερνούν το 85%. Έτσι με ηλεκτρικούς θερμοσίφωνες με μέσω βαθμό απόδοσης 85% θα πρέπει να για την θέρμανση του ζεστού νερού να καταναλώσουμε ηλεκτρικό ρέυμα: kwh/ kwh.

15 Παράδειγμα 1: Ξενοδοχείο 15 δωματίων στην Νάξο Λύση 4: Ηλεκτρικοί θερμοσίφωνες Με μέση τιμή kwh (επαγγελματικό τιμολόγιο ΔΕΗ Γ22 με ΦΠΑ) περίπου με όλους τους φόρους: 0,141 /kwh Το ετήσιο κόστος για την παραγωγή ζεστού νερού χρήσης στο συγκεκριμένο ξενοδοχείο με την λύση αυτή είναι: kwh x 0,141 /kwh 1715 /σεζόν Το εκτιμώμενο κόστος επένδυσης χωρίς ΦΠΑ (του τελικού πελάτη) είναι: - Αγορά εξοπλισμού (ηλεκτρικοί θερμοσίφωνες): Εκτιμώμενο κόστος εγκατάστασης και σωληνώσεων: 600 Τελικό σύνολο επένδυσης: 2.100

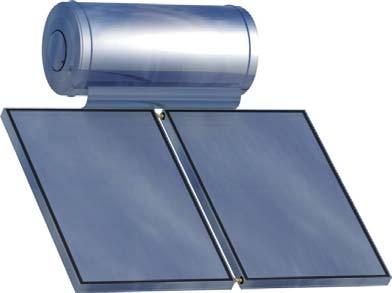

16 Παράδειγμα 1: Ξενοδοχείο 15 δωματίων στην Νάξο Λύση 5: Ηλιακοί θερμοσίφωνες με αντιστάσεις Οι ηλιακοί θερμοσίφωνες θα πρέπει να έχουν όγκο νερού όσο και η κατανάλωση δηλαδή περίπου σύνολο: 1050 lt (5 x 200 lt) Για σωστή κάλυψη των αναγκών τις ημέρες που δεν υπάρχει επαρκής ηλιοφάνεια (περίπου 10% των ημερών στην Νάξο) ή κατά την διάρκεια της νύχτας θα χρειαστεί η θέρμανση του νερού να γίνει με χρήση των ηλεκτρικών αντιστάσεων που βρίσκονται μέσα στους ηλιακούς θερμοσίφωνές. Έτσι με ηλεκτρικούς θερμοσίφωνες και με μέσω βαθμό απόδοσης 85% των ηλεκτρικών αντιστάσεων θα πρέπει να για την θέρμανση του ζεστού νερού να καταναλώσουμε και ηλεκτρικό ρεύμα κατ ελάχιστον το 20% των αναγκών δηλαδή: kwh x 0.2 / kwh Η υπόλοιπη αναγκαία ενέργεια είναι δωρεάν από τον ήλιο.

17 Παράδειγμα 1: Ξενοδοχείο 15 δωματίων στην Νάξο Λύση 5: Ηλιακοί θερμοσίφωνες με αντιστάσεις Με μέση τιμή kwh (επαγγελματικό τιμολόγιο ΔΕΗ Γ22 με ΦΠΑ) περίπου με όλους τους φόρους: 0,141 /kwh Το ετήσιο κόστος για την παραγωγή ζεστού νερού χρήσης στο συγκεκριμένο ξενοδοχείο με την λύση αυτή είναι: 2428 kwh x 0,141 /kwh 342 /σεζόν Το εκτιμώμενο κόστος επένδυσης χωρίς ΦΠΑ (του τελικού πελάτη) είναι: - Αγορά εξοπλισμού (5 ηλιακοί θερμοσίφωνες ): Εκτιμώμενο κόστος εγκατάστασης και σωληνώσεων: Τελικό σύνολο επένδυσης: 7.250

18 Παράδειγμα 1: Ξενοδοχείο 15 δωματίων στην Νάξο Συμπεράσματα Συγκρίσεις για χρήση 10 ετών Περιγραφή λύσης Κόστος επένδυσης Κόστος χρήσης σε βάθος 10ετίας Σύνολο κόστος Atlantic Explorer Αντλία + boiler Λέβητας + boiler Ηλεκτρικοί θερμοσίφωνές Ηλιακοί θερμοσίφωνες

19 Παράδειγμα 1: Ξενοδοχείο 15 δωματίων στην Νάξο Παραδοχή: Έχουμε πάρει ότι η τιμή ρεύματος και οι φόροι θα παραμείνουν σταθεροί για τα επόμενα 10 χρόνια. Φυσικά καταλαβαίνετε ότι όσο αυξάνει η τιμή του ρεύματος τόσο συμφέρει η εγκατάσταση των Explorer. Επιπλέον Συμπεράσματα Πλεονεκτήματα Με χρήση των Explorer ή των ηλιακών θερμοσιφώνων και κατάλληλη υδραυλική εγκατάσταση εξασφαλίζεται η παροχή ζεστού νερού χρήσης πάντα αφού δεν υπάρχει περίπτωση να χαλάσουν όλες και να μείνει το ξενοδοχείο από ζεστό νερό. Με τις αντλίες θερμότητας Explorer έχουμε κεντρικό έλεγχο του ζεστού νερού από την ρεσεψιόν με τα ασύρματα χειριστήρια των αντλιών και άμεση ενημέρωση βλαβών για αποκατάσταση αυτών. Υπάρχει η δυνατότητα τόσο στις Explorer όσο και στους ηλεκτρικούς θερμοσίφωνες και τους ηλιακούς για μερική θέρμανση του ζεστού νερού σε περίπτωση που το ξενοδοχείο δεν έχει 100% πληρότητα.

20 Προσδιορισμός αναγκών σε ζ.ν.χ.: Άτομα σε 100% πληρότητα : 10 x 2 = 20 Παραδοχή λειτουργίας: Λειτουργία όλο το χρόνο. Εκτιμώμενη πληρότητα/χρήση: Το χειμώνα (Οκτώβριο Απρίλιο) το 40% των ημερών, πληρότητα 100% δηλαδή: 210 ημέρες χειμώνα x 0.4 = 84 ημέρες. Τις υπόλοιπες μέρες του χρόνου πληρότητα 40% δηλαδή τις υπόλοιπες 281 ημέρες. Μέση ημερήσια κατανάλωση ζ.ν.χ. / άτομο: 40 lt Ημερ. κατανάλωση ζ.ν.χ. σε 100% πληρότητα: 20 x 40 = 800 lt Ημερ. κατανάλωση ζ.ν.χ. σε 40% πληρότητα : 8 x 40 = 320 lt

21 Προσδιορισμός αναγκών σε ζ.ν.χ.: Επιθυμητή θερμοκρασία νερού χρήσης: 50 C Θερμοκρασία εισόδου κρύου νερού: 10 C ΔΤ = 40 C Η ισχύς που χρειάζεται το ζεστό νερό χρήσης (800 lt) για την ημερήσια θέρμανση του σε 100% πληρότητα είναι: Pth100% = Qαν100% x Δt = 800 x 40 = kcal/h / KWh Η ισχύς που χρειάζεται το ζεστό νερό χρήσης (320 lt) για την ημερήσια θέρμανση του σε 40% πληρότητα είναι: Pth40% = Qαν40% x Δt = 320 x 40 = kcal/h / ΚWh

22 Προσδιορισμός αναγκών σε ζ.ν.χ.: Άρα η απαιτούμενη ισχύς που χρειάζεται το ζεστό νερό χρήσης για θέρμανση σε ολόκληρη την σεζόν λειτουργίας είναι: Pthολ = Pth100% x 84 ημέρες + Pth40% x 241 ημέρες = 37 kwh x kwh x KWh Ταυτοχρονισμός : 60% Ανάγκη αποθήκης / άμεσης διαθεσιμότητας (max σε 100%): 0,6 x 800 = 480 lt

23 Οι προτεινόμενες λύσεις στο συγκεκριμένο ξενοδοχείο για παραγωγή του ζεστού νερού χρήσης: 1. Αντλίες θερμότητας Atlantic Explorer μόνο 2. Αντλίες θερμότητας με εναλλάκτη και ηλιακούς συλλέκτες 3. Αντλία θερμότητας 80 C + boiler παραγωγής ζεστού νερού 4. Λέβητας πετρελαίου + boiler παραγωγής ζεστού νερού 5. Ηλεκτρικοί θερμοσίφωνες 6. Κεντρικό ηλιακό σύστημα με boiler και λέβητα pellets

24 Λύση 1: Αντλίες θερμότητας Atlantic Explorer Οι αντλίες θερμότητας Explorer πάντα πρέπει να επιλέγονται με το μέγεθος (όγκο αποθηκευμένου νερού) και να είναι όσο η μέγιστη ζήτηση για άμεση διαθεσιμότητα με βάση τον ταυτοχρονισμό. Στο παράδειγμά μας θέλουμε λοιπόν ο όγκος των αντλιών να είναι περίπου: 480 lt Άρα προτείνεται η εγκατάσταση σε σειρά δυο αντλιών Explorer 270 lt η κάθε μία με συνολική αποθήκη νερού: 2 x 270 lt = 540 lt Ζεστό νερό χρήσης Κρύο νερό χρήσης

25 Λύση 1: Αντλίες θερμότητας Atlantic Explorer Οι αντλίες αυτές επειδή ζεσταίνουν άμεσα το ζεστό νερό χρήσης (το φρεον απευθείας ζεσταίνει το νερό) θα δουλεύουν περίπου με ετήσιο βαθμό απόδοσης SCOP > 3,5 (μέση θερμοκρασία αέρα 12 C με αναρρόφηση από εσωτερικό χώρο). Έτσι η ετήσια (σεζόν λειτουργίας) κατανάλωση σε ηλεκτρικό ρεύμα των αντλιών Explorer είναι: Ρthολ / SCOP = 6723 kwh / 3, KWh

26 Λύση 1: Αντλίες θερμότητας Atlantic Explorer Με μέση τιμή kwh (επαγγελματικό τιμολόγιο ΔΕΗ Γ22 με ΦΠΑ) με όλους τους φόρους: 0,141 /kwh Το ετήσιο κόστος για την παραγωγή ζεστού νερού χρήσης στο συγκεκριμένο ξενοδοχείο με την λύση αυτή είναι: 1920 kwh x 0,141 /kwh 271 /σεζόν Το εκτιμώμενο κόστος επένδυσης χωρίς ΦΠΑ (του τελικού πελάτη) είναι: - Αγορά εξοπλισμού (Explorer, δοχεία διαστολής κλπ): Εκτιμώμενο κόστος εγκατάστασης και σωληνώσεων: 600 Τελικό σύνολο επένδυσης: 3.700

27 Λύση 2: Αντλίες Atlantic Explorer με εναλλάκτη + ηλιακοί συλλέκτες Πάλι οι αντλίες θερμότητας Explorer θα πρέπει να επιλέχθούν με το μέγεθος (όγκο αποθηκευμένου νερού) και να έχουν όγκο όσο η μέγιστη ζήτηση για άμεση διαθεσιμότητα με βάση τον ταυτοχρονισμό για να καλύπτουν και τις μέρες με χαμηλή ηλιοφάνεια. Στο παράδειγμά μας λοιπόν ο όγκος των επιλεγμένων αντλιών θα είναι πάλι τουλάχιστον: 480 lt Ζεστό νερό χρήσης Κρύο νερό χρήσης

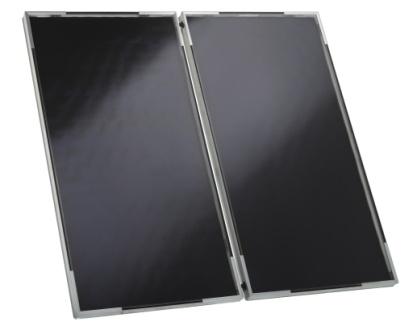

28 Λύση 2: Αντλίες Atlantic Explorer με εναλλάκτη + ηλιακοί συλλέκτες Άρα προτείνεται η εγκατάσταση σε σειρά δυο αντλιών Explorer 270 lt η κάθε μία με συνολική αποθήκη νερού: 2 x 270 lt = 540 lt Οι ηλιακοί θα είναι δύο επιλεκτικοί συλλέκτες συνολικής επιφάνειας περίπου 5 m2 και θα συνδεθούν στην πρώτη αντλία. Οι αντλίες αυτές θα δουλεύουν περίπου με ετήσιο βαθμό απόδοσης SCOP > 3,5 (μέση θερμοκρασία αέρα 12 C με αναρρόφηση από εσωτερικό χώρο) και τα ηλιακά θα καλύπτουν (μετά από μελέτη) περίπου το 58% των αναγκών (για 320 lt ανά ημέρα). Έτσι οι αντλίες θα χρειαστεί να καλύπτουν περίπου το 45% των συνολικών αναγκών δηλαδή θα καταναλώσουν περίπου: Ρthολ Χ 0,45 / SCOP = 6723 kwh x 0.45 / 3,5 865 KWh Θα πρέπει να προσθέσουμε σε αυτή την κατανάλωση και περίπου 73 kwh για την λειτουργία του κυκλοφορητή inverter των ηλιακών

29 Λύση 2: Αντλίες Atlantic Explorer με εναλλάκτη + ηλιακοί συλλέκτες Άρα η συνολική ετήσια κατανάλωση ηλεκτρικού ρεύματος θα είναι: = 938 KWh Με μέση τιμή kwh (επαγγελματικό τιμολόγιο ΔΕΗ Γ22 με ΦΠΑ) με όλους τους φόρους: 0,141 /kwh Το ετήσιο κόστος για την παραγωγή ζεστού νερού χρήσης στο συγκεκριμένο ξενοδοχείο με την λύση αυτή είναι: 938 kwh x 0,141 /kwh 132 /σεζόν Το εκτιμώμενο κόστος επένδυσης χωρίς ΦΠΑ (του τελικού πελάτη) είναι: - Αγορά εξοπλισμού (Explorer, ηλιακά, διαφορικός κλπ): Εκτιμώμενο κόστος εγκατάστασης και σωληνώσεων: Τελικό σύνολο επένδυσης: 6.100

30 Λύση 3: Αντλία θερμότητας 80 C + boiler παραγωγής ζεστού νερού Βάζουμε μια αντλία θερμότητας 11 kw και ένα boiler χωρητικότητας 300 lt με πολύ μεγάλο εναλλάκτη. O εκτιμώμενος χρόνος θέρμανσης του boiler από C τις ημέρες με 100% πληρότητα είναι περίπου 3,5 ώρες ενώ τις μέρες με 40% πληρότητα είναι περίπου 1,35 ώρες.

31 Λύση 3: Αντλία θερμότητας 80 C + boiler παραγωγής ζεστού νερού Η αντλία αυτή επειδή κάτω όριο inverter έχει πολύ υψηλό θα λειτουργεί κυρίως σαν αντλία ON-OFF και όχι σαν inverter και αν είναι ρυθμισμένη μόνιμα σε θερμοκρασία νερού προσαγωγής 80 C τότε θα έχει βαθμό απόδοσης SCOP 2,5 (7 C μέση εξωτερική θερμοκρασία - 80 C νερό προσαγωγής). Επειδή όμως θερμαίνει το boiler έμμεσα (μέσω του εναλλάκτη του boiler) θα δουλεύει στην εγκατάσταση το πολύ με ετήσιο βαθμό απόδοσης SCOP 2. Έτσι η ετήσια (σεζόν λειτουργίας) κατανάλωση σε ηλεκτρικό ρεύμα της αντλίας με το boiler είναι: Ρthολ / SCOP = 6723 kwh / KWh

32 Λύση 3: Αντλία θερμότητας 80 C + boiler παραγωγής ζεστού νερού Με μέση τιμή kwh (επαγγελματικό τιμολόγιο ΔΕΗ Γ22 με ΦΠΑ) περίπου με όλους τους φόρους: 0,141 /kwh Το ετήσιο κόστος για την παραγωγή ζεστού νερού χρήσης στο συγκεκριμένο ξενοδοχείο με την λύση αυτή είναι: 3360 kwh x 0,141 /kwh 474 /σεζόν Το εκτιμώμενο κόστος επένδυσης χωρίς ΦΠΑ (του τελικού πελάτη) είναι: - Αγορά εξοπλισμού (Αντλία, Boiler, παρελκόμενα κλπ): Εκτιμώμενο κόστος εγκατάστασης και σωληνώσεων: Τελικό σύνολο επένδυσης: 6.000

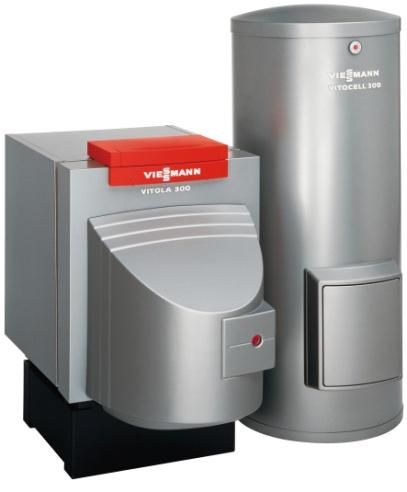

33 Λύση 4: Λέβητας πετρελαίου + boiler παραγωγής ζεστού νερού Η λύση με λέβητα περιλαμβάνει έναν λέβητα ισχύος 22 kw και ένα boiler 300 lt (με δυνατότητα παραγωγής 500 lt/ώρα). Με ένα λέβητα με μέσω βαθμό απόδοσης 90% και επειδή η θέρμανση γίνεται μέσω του εναλλάκτη του boiler ο συνολικός βαθμός απόδοσης του συστήματος θα είναι περίπου 85%. Άρα για την θέρμανση του ζεστού νερού θα καταναλώσει ο λέβητας περίπου: 6723 kwh/ kwh. Με απόδοση πετρελαίου περίπου 10kWh/h θα χρειαστούν περίπου: 7909 / 10 = 791 lt πετρελαίου

34 Λύση 4: Λέβητας πετρελαίου + boiler παραγωγής ζεστού νερού Με μέση τιμή πετρελαίου περίπου με φόρους: 1 /lt Το ετήσιο κόστος για την παραγωγή ζεστού νερού χρήσης στο συγκεκριμένο ξενοδοχείο με την λύση αυτή είναι: 747 lt x /σεζόν Το εκτιμώμενο κόστος επένδυσης χωρίς ΦΠΑ (του τελικού πελάτη) είναι: - Αγορά εξοπλισμού (Λέβητας-καυστήρας, Boiler, κυκλοφορητής, δεξαμενή, καμινάδα, παρελκόμενα κλπ): Εκτιμώμενο κόστος εγκατάστασης και σωληνώσεων: Τελικό σύνολο επένδυσης: 4.000

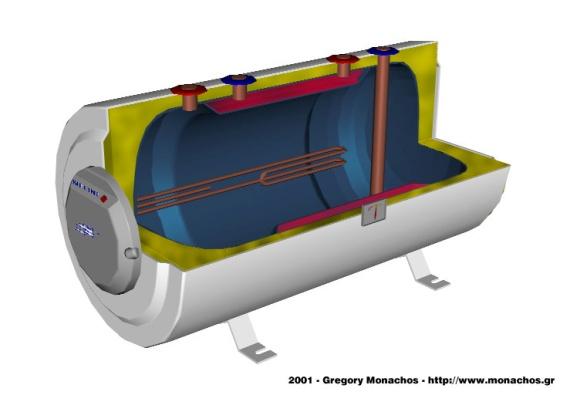

35 Λύση 5: Ηλεκτρικοί θερμοσίφωνες Οι ηλεκτρικοί θερμοσίφωνες θα πρέπει να έχουν όγκο νερού όσο και η κατανάλωση δηλαδή περίπου σύνολο: 800 lt (10 x 80 lt) Ο βαθμός απόδοσης των αντιστάσεων σε έναν ηλεκτρικό θερμοσίφωνα (λόγω αλάτων μετά από κάποιο διάστημα, κακής χρήσης διότι συνήθως καίνε πολύ περισσότερη ώρα από ότι είναι οι ανάγκες κλπ.) δεν ξεπερνούν το 85%. Έτσι με ηλεκτρικούς θερμοσίφωνες με μέσω βαθμό απόδοσης 85% θα πρέπει να για την θέρμανση του ζεστού νερού να καταναλώσουμε ηλεκτρικό ρέυμα: 6723 kwh/ kwh.

36 Λύση 5: Ηλεκτρικοί θερμοσίφωνες Με μέση τιμή kwh (επαγγελματικό τιμολόγιο ΔΕΗ Γ22 με ΦΠΑ) περίπου με όλους τους φόρους: 0,141 /kwh Το ετήσιο κόστος για την παραγωγή ζεστού νερού χρήσης στο συγκεκριμένο ξενοδοχείο με την λύση αυτή είναι: 7909 kwh x 0,141 /kwh 1115 /σεζόν Το εκτιμώμενο κόστος επένδυσης χωρίς ΦΠΑ (του τελικού πελάτη) είναι: - Αγορά εξοπλισμού (ηλεκτρικοί θερμοσίφωνες): Εκτιμώμενο κόστος εγκατάστασης και σωληνώσεων: 500 Τελικό σύνολο επένδυσης: 1.500

37 Λύση 6: Κεντρικό ηλιακό σύστημα με boiler διπλής ενεργείας + λέβητα pellets Προτείνεται να εγκατασταθεί ένα boiler 400 lt (με μεγάλους εναλλάκτες) με τρεις ηλιακούς επιλεκτικούς συλλέκτες συνολικής επιφάνειας 7,5 m2 και ένας λέβητας pellets ισχύος 30 kw. Βάση της μελέτης ηλιακών τα ηλιακά μας καλύπτουν το 62% των αναγκών. Έτσι ο λέβητας θα χρειαστεί να καλύψει τις υπόλοιπες ανάγκες περίπου το 40%. Δηλαδή ο λέβητας θα καλύψει: 6723 kwh x kwh

38 Λύση 6: Κεντρικό ηλιακό σύστημα με boiler διπλής ενεργείας + λέβητα pellets Με ένα λέβητα pellets με μέσω βαθμό απόδοσης 85% και επειδή η θέρμανση γίνεται μέσω του εναλλάκτη του boiler ο συνολικός βαθμός απόδοσης του συστήματος δεν θα είναι πάνω από 80%. Άρα για την θέρμανση του ζεστού νερού τις μέρες που δεν έχει ηλιοφάνεια ο λέβητας θα καταναλώσει περίπου: 2690 kwh/ kwh. Με απόδοση ανά κιλό pellets περίπου 4 kwh θα χρειαστούν περίπου: 3362 / 4 = 840 kg pellets Θα πρέπει επίσης να προσθέσουμε σε αυτή την κατανάλωση και περίπου 88 kwh ρεύμα για την λειτουργία του κυκλοφορητή inverter των ηλιακών.

39 Λύση 6: Κεντρικό ηλιακό σύστημα με boiler διπλής ενεργείας + λέβητα pellets Με μέση τιμή pellets περίπου με φόρους: 0.25 /kg και με μέση τιμή kwh (επαγγελματικό τιμολόγιο ΔΕΗ Γ22 με ΦΠΑ) περίπου με όλους τους φόρους: 0,141 /kwh το ετήσιο κόστος για την παραγωγή ζεστού νερού χρήσης στο συγκεκριμένο ξενοδοχείο με την λύση αυτή είναι: 840 x 0, x /σεζόν Το εκτιμώμενο κόστος επένδυσης χωρίς ΦΠΑ (του τελικού πελάτη) είναι: - Αγορά εξοπλισμού (Λέβητας, boiler, ηλιακά, διαφορικό, κυκλοφορητές, καμινάδα, παρελκόμενα κλπ): Εκτιμώμενο κόστος εγκατάστασης και σωληνώσεων: Τελικό σύνολο επένδυσης: 7.500

40 Συμπεράσματα Συγκρίσεις για χρήση 10 ετών Περιγραφή λύσης Κόστος επένδυσης Κόστος χρήσης σε βάθος 10ετίας Σύνολο κόστος Atlantic Explorer Explorer + ηλιακά Αντλία 80 C + boiler Λέβητας + boiler Ηλεκτρικοί θερμοσίφωνές Λέβητας pellets + ηλιακό σύστημα

41 Παραδοχή: Έχουμε πάρει ότι οι τιμές καυσίμων και οι φόροι θα παραμείνουν σταθεροί για τα επόμενα 10 χρόνια. Φυσικά καταλαβαίνετε ότι όσο αυξάνει η τιμή του ρεύματος τόσο συμφέρει η εγκατάσταση των Explorer. Επιπλέον Συμπεράσματα Πλεονεκτήματα Με χρήση των Explorer ή των ηλιακών θερμοσιφώνων και κατάλληλη υδραυλική εγκατάσταση εξασφαλίζεται η παροχή ζεστού νερού χρήσης πάντα αφού δεν υπάρχει περίπτωση να χαλάσουν όλες και να μείνει το ξενοδοχείο από ζεστό νερό. Με τις αντλίες θερμότητας Explorer έχουμε κεντρικό έλεγχο του ζεστού νερού από την ρεσεψιόν με τα ασύρματα χειριστήρια των αντλιών και άμεση ενημέρωση βλαβών για αποκατάσταση αυτών. Υπάρχει η δυνατότητα με τις αντλίες Explorer όσο και με τους ηλεκτρικούς θερμοσίφωνες να έχουμε μερική θέρμανση του ζεστού νερού σε περίπτωση που το ξενοδοχείο δεν έχει 100% πληρότητα.
