1 VW GOLF 5 FRONT DOORS SPEAKERS REPLACE Αλλαγή µπροστινών µεγαφώνων στις εργοστασιακές θέσεις Πρώτα από όλα φτιάχνουµε ένα φραπεδάκι και ένα τοστ γιατί µπορεί να πεινάσουµε

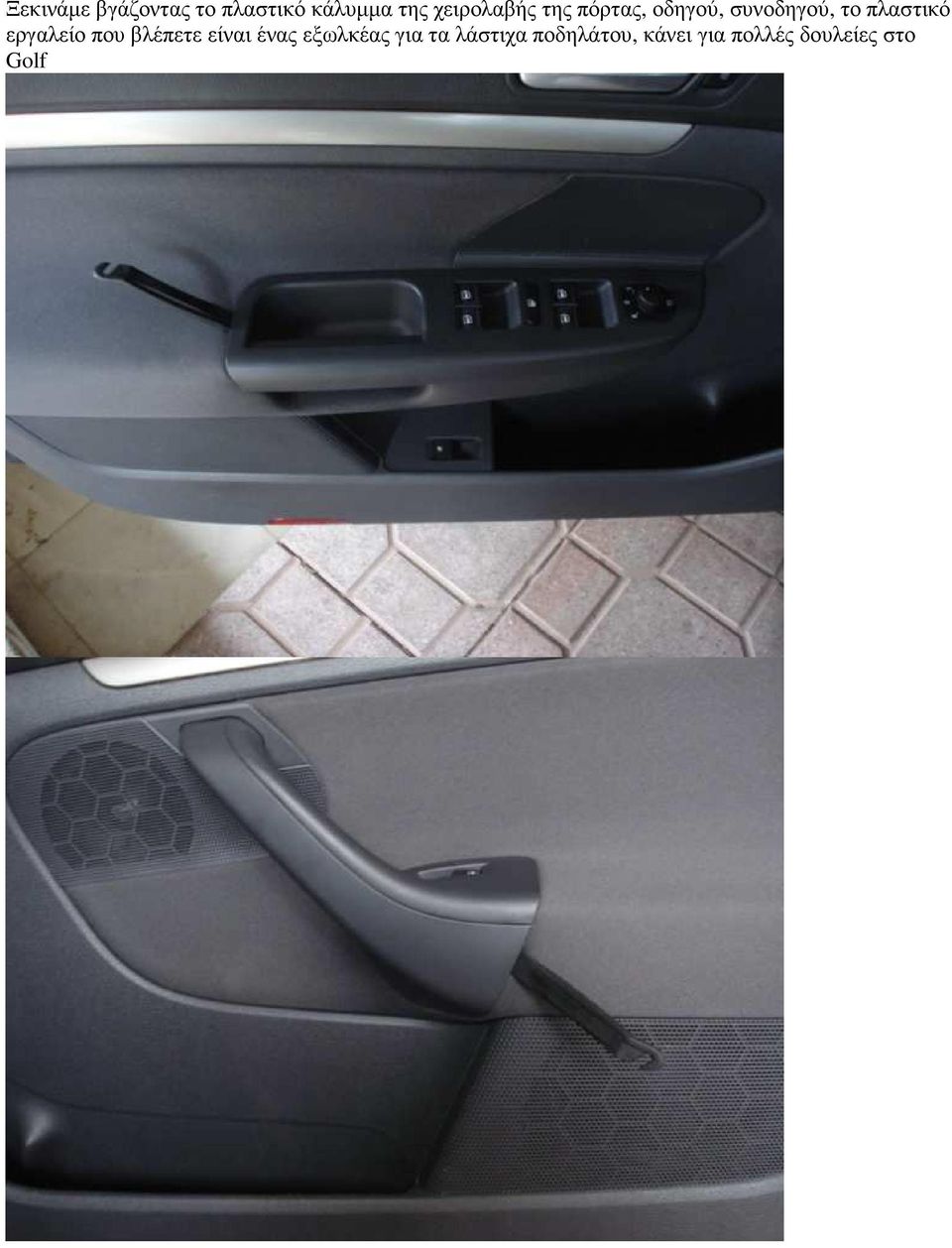

2 Ξεκινάµε βγάζοντας το πλαστικό κάλυµµα της χειρολαβής της πόρτας, οδηγού, συνοδηγού, το πλαστικό εργαλείο που βλέπετε είναι ένας εξωλκέας για τα λάστιχα ποδηλάτου, κάνει για πολλές δουλείες στο Golf

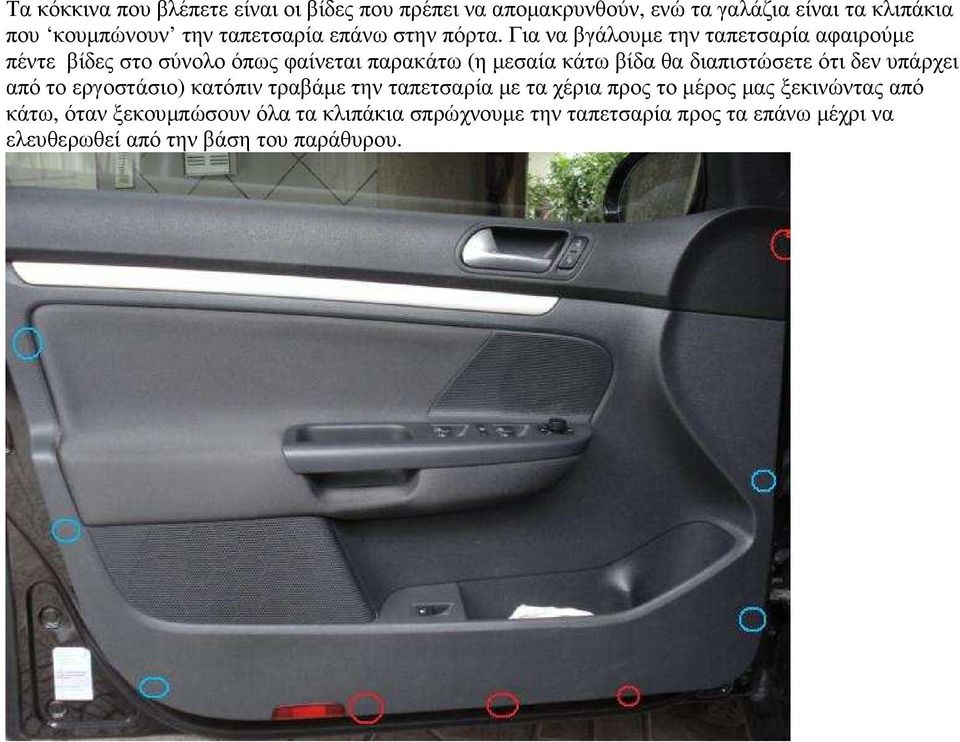

3 Τα κόκκινα που βλέπετε είναι οι βίδες που πρέπει να αποµακρυνθούν, ενώ τα γαλάζια είναι τα κλιπάκια που κουµπώνουν την ταπετσαρία επάνω στην πόρτα. Για να βγάλουµε την ταπετσαρία αφαιρούµε πέντε βίδες στο σύνολο όπως φαίνεται παρακάτω (η µεσαία κάτω βίδα θα διαπιστώσετε ότι δεν υπάρχει από το εργοστάσιο) κατόπιν τραβάµε την ταπετσαρία µε τα χέρια προς το µέρος µας ξεκινώντας από κάτω, όταν ξεκουµπώσουν όλα τα κλιπάκια σπρώχνουµε την ταπετσαρία προς τα επάνω µέχρι να ελευθερωθεί από την βάση του παράθυρου.

Για να βγάλουµε την ταπετσαρία αφαιρούµε πέντε βίδες στο σύνολο όπως φαίνεται παρακάτω (η µεσαία κάτω βίδα θα διαπιστώσετε ότι

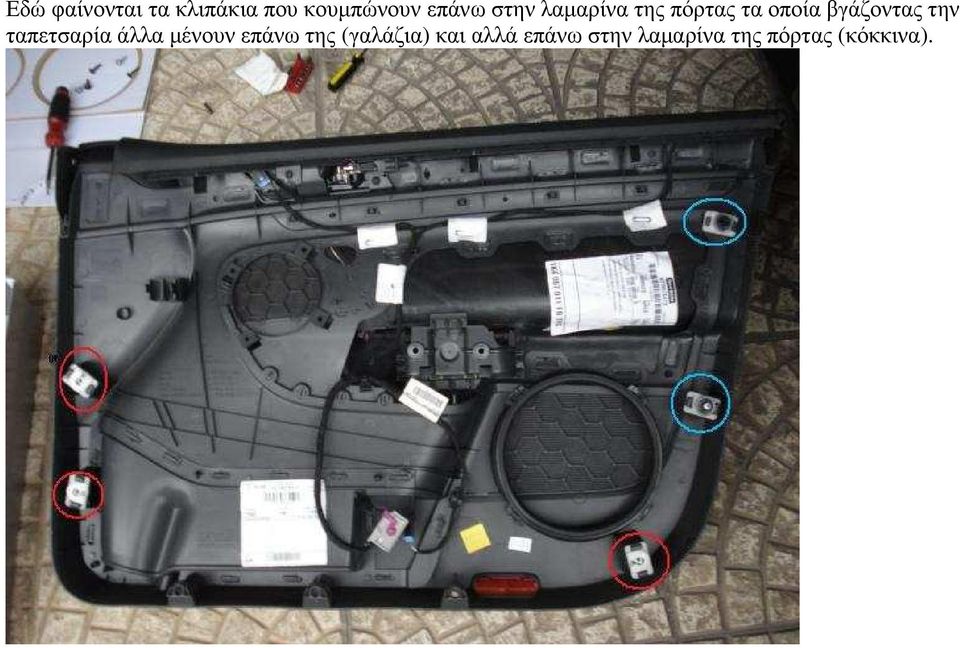

4 Εδώ φαίνονται τα κλιπάκια που κουµπώνουν επάνω στην λαµαρίνα της πόρτας τα οποία βγάζοντας την ταπετσαρία άλλα µένουν επάνω της (γαλάζια) και αλλά επάνω στην λαµαρίνα της πόρτας (κόκκινα).

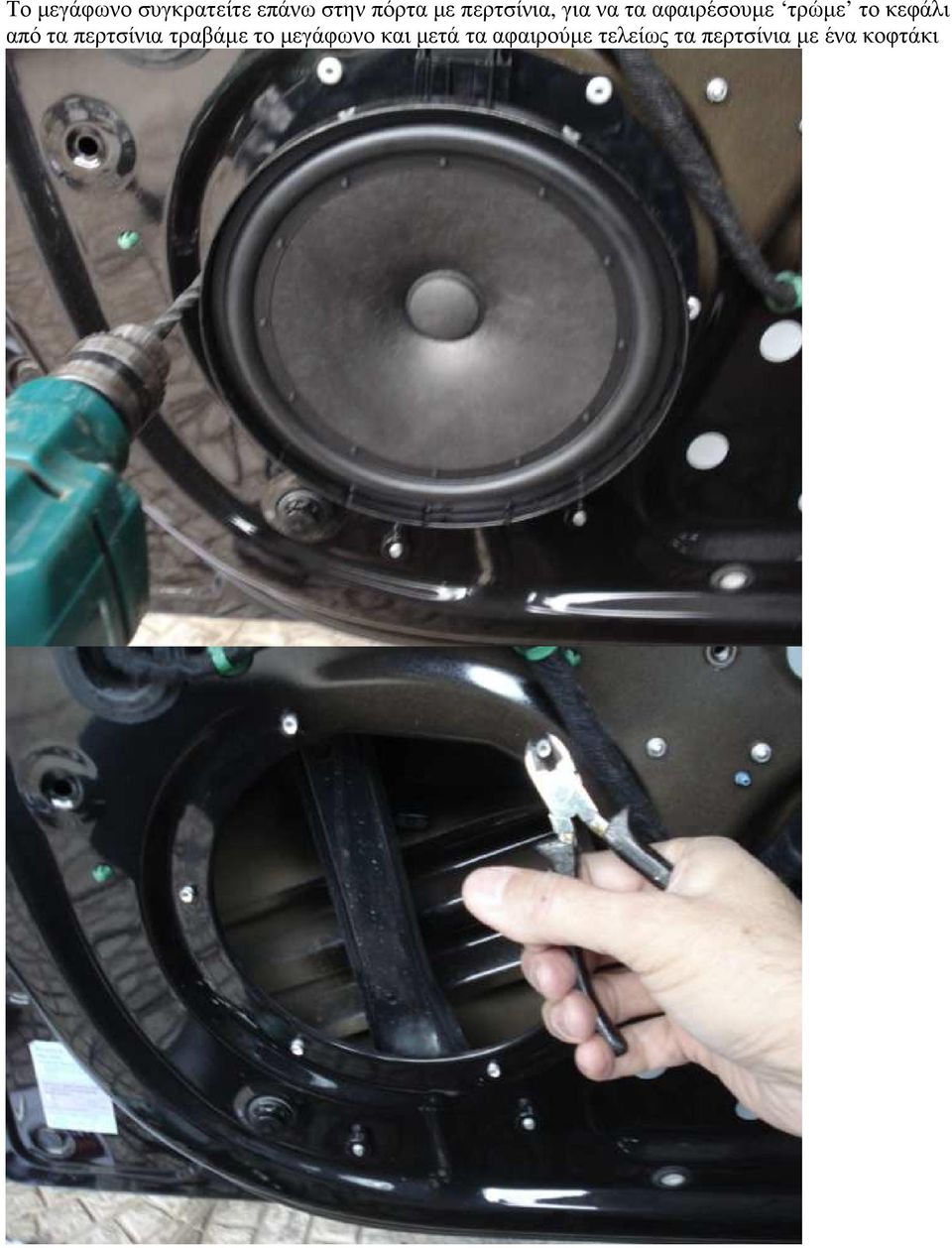

5 Το µεγάφωνο συγκρατείτε επάνω στην πόρτα µε περτσίνια, για να τα αφαιρέσουµε τρώµε το κεφάλι από τα περτσίνια τραβάµε το µεγάφωνο και µετά τα αφαιρούµε τελείως τα περτσίνια µε ένα κοφτάκι

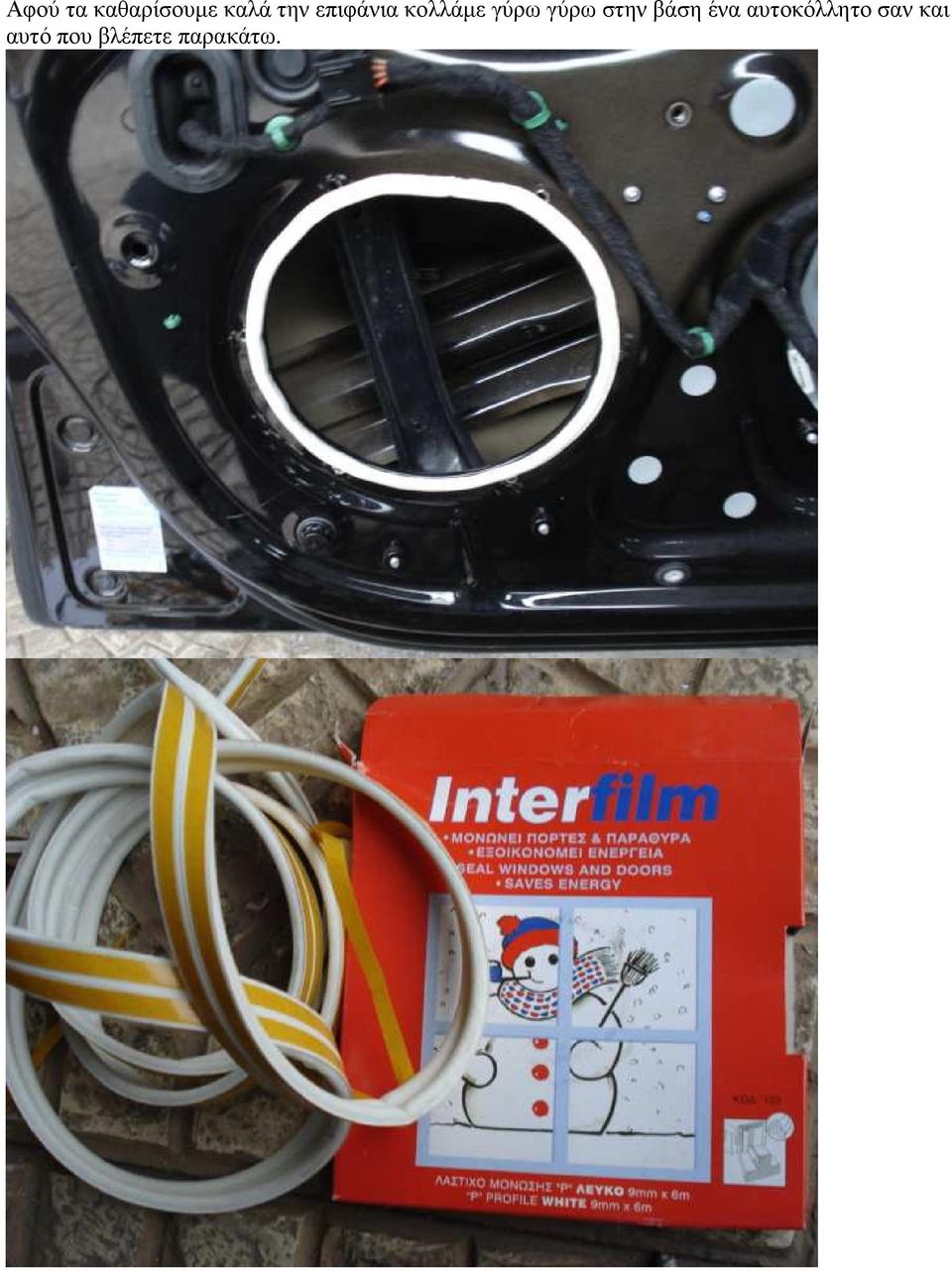

6 Αφού τα καθαρίσουµε καλά την επιφάνια κολλάµε γύρω γύρω στην βάση ένα αυτοκόλλητο σαν και αυτό που βλέπετε παρακάτω.

7 Τα µεγάφωνα που έβαλα είναι τα παρακάτω και τα πήρα από ( Εδώ βλέπετε το ένα σετ του ηχείου στην συσκευασία υπάρχουν δυο τέτοια σετ, ένα για κάθε πόρτα

de) Εδώ βλέπετε το ένα σετ του ηχείου στην

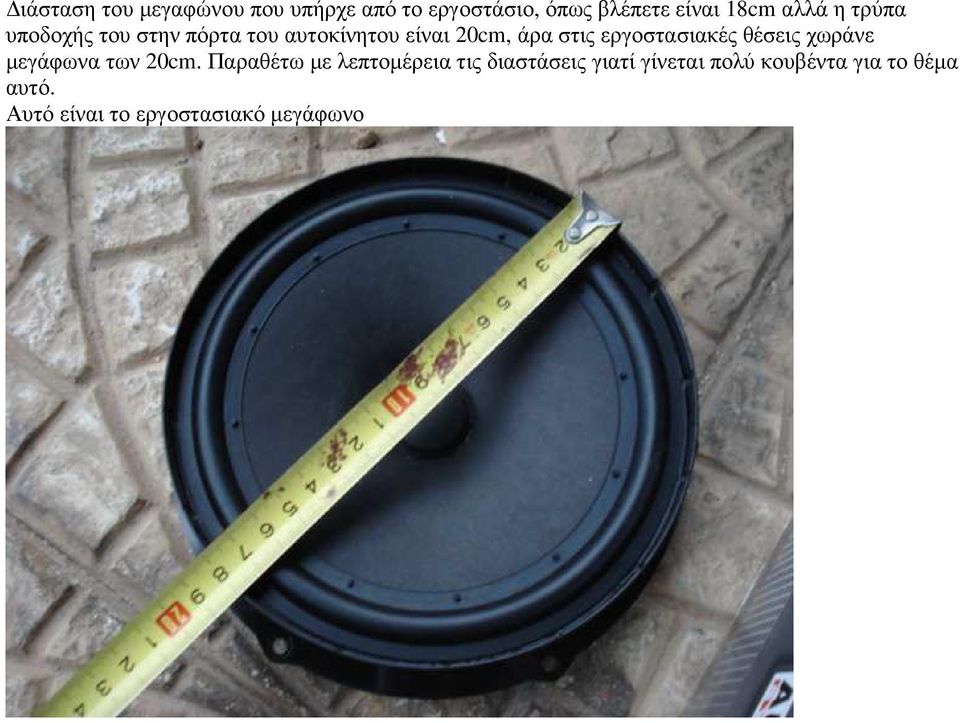

8 ιάσταση του µεγαφώνου που υπήρχε από το εργοστάσιο, όπως βλέπετε είναι 18cm αλλά η τρύπα υποδοχής του στην πόρτα του αυτοκίνητου είναι 20cm, άρα στις εργοστασιακές θέσεις χωράνε µεγάφωνα των 20cm. Παραθέτω µε λεπτοµέρεια τις διαστάσεις γιατί γίνεται πολύ κουβέντα για το θέµα αυτό. Αυτό είναι το εργοστασιακό µεγάφωνο

εργοστασιακές θέσεις χωράνε µεγάφωνα των 20cm.

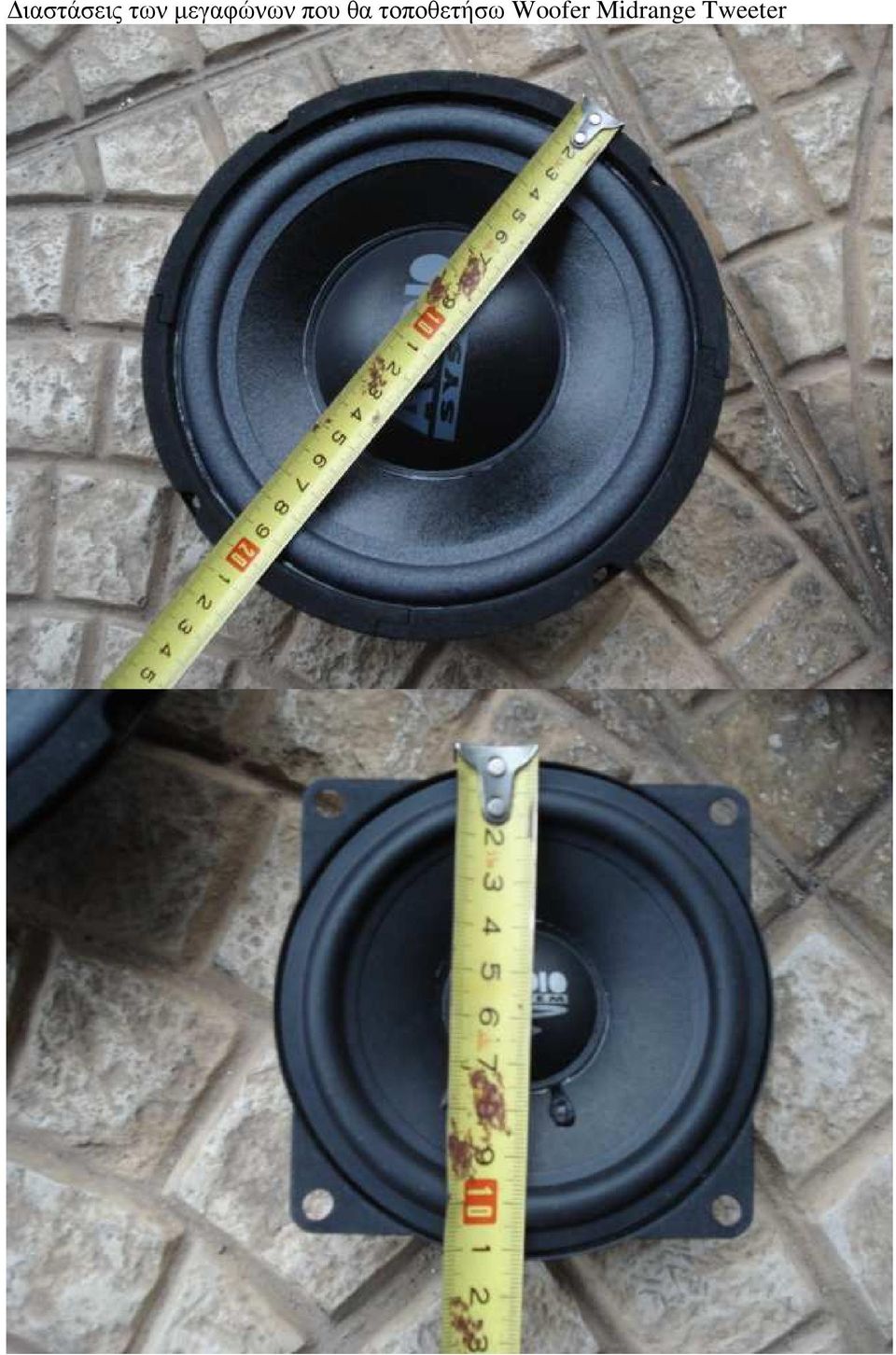

9 ιαστάσεις των µεγαφώνων που θα τοποθετήσω Woofer Midrange Tweeter

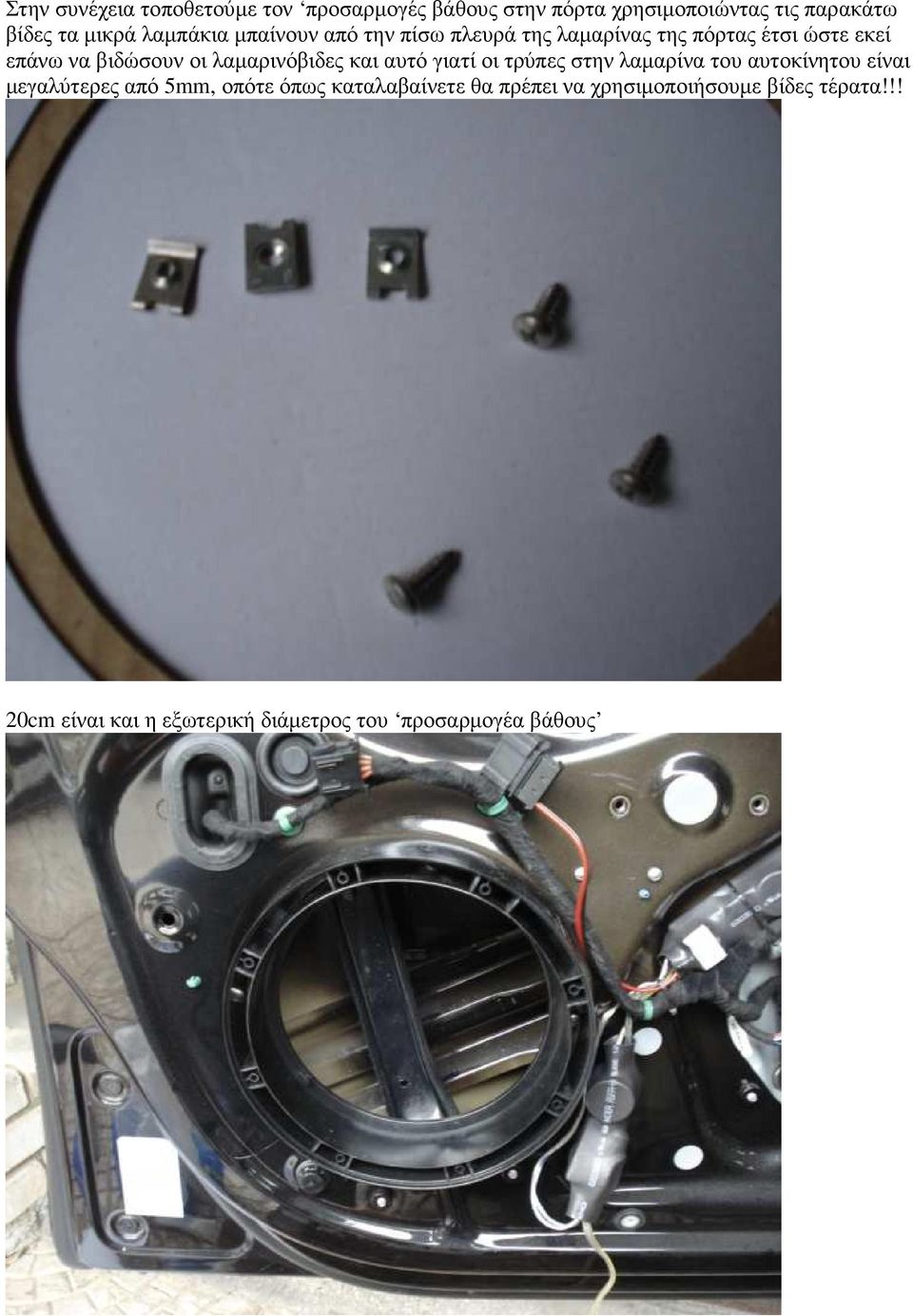

11 Στην συνέχεια τοποθετούµε τον προσαρµογές βάθους στην πόρτα χρησιµοποιώντας τις παρακάτω βίδες τα µικρά λαµπάκια µπαίνουν από την πίσω πλευρά της λαµαρίνας της πόρτας έτσι ώστε εκεί επάνω να βιδώσουν οι λαµαρινόβιδες και αυτό γιατί οι τρύπες στην λαµαρίνα του αυτοκίνητου είναι µεγαλύτερες από 5mm, οπότε όπως καταλαβαίνετε θα πρέπει να χρησιµοποιήσουµε βίδες τέρατα!!! 20cm είναι και η εξωτερική διάµετρος του προσαρµογέα βάθους

λαµαρινόβιδες και αυτό γιατί οι τρύπες στην λαµαρίνα του αυτοκίνητου είναι µεγαλύτερες από 5mm, οπότε όπως

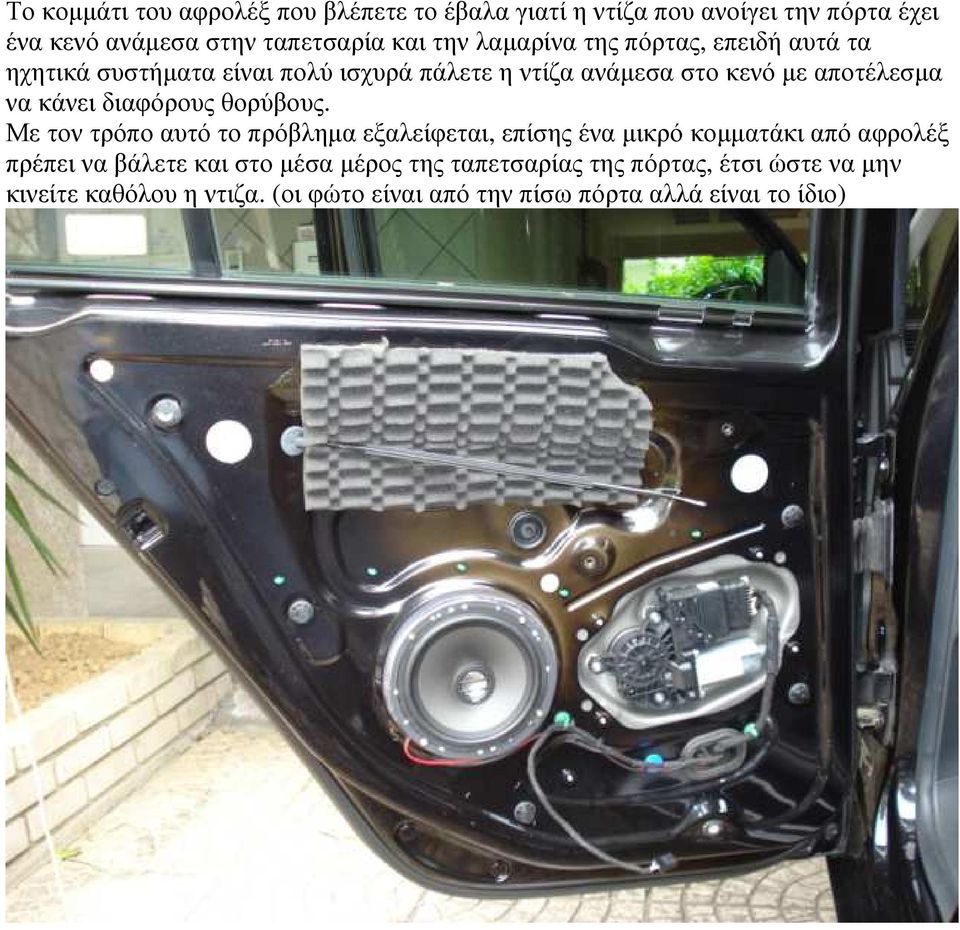

12 Το κοµµάτι του αφρολέξ που βλέπετε το έβαλα γιατί η ντίζα που ανοίγει την πόρτα έχει ένα κενό ανάµεσα στην ταπετσαρία και την λαµαρίνα της πόρτας, επειδή αυτά τα ηχητικά συστήµατα είναι πολύ ισχυρά πάλετε η ντίζα ανάµεσα στο κενό µε αποτέλεσµα να κάνει διαφόρους θορύβους. Με τον τρόπο αυτό το πρόβληµα εξαλείφεται, επίσης ένα µικρό κοµµατάκι από αφρολέξ πρέπει να βάλετε και στο µέσα µέρος της ταπετσαρίας της πόρτας, έτσι ώστε να µην κινείτε καθόλου η ντιζα. (οι φώτο είναι από την πίσω πόρτα αλλά είναι το ίδιο)

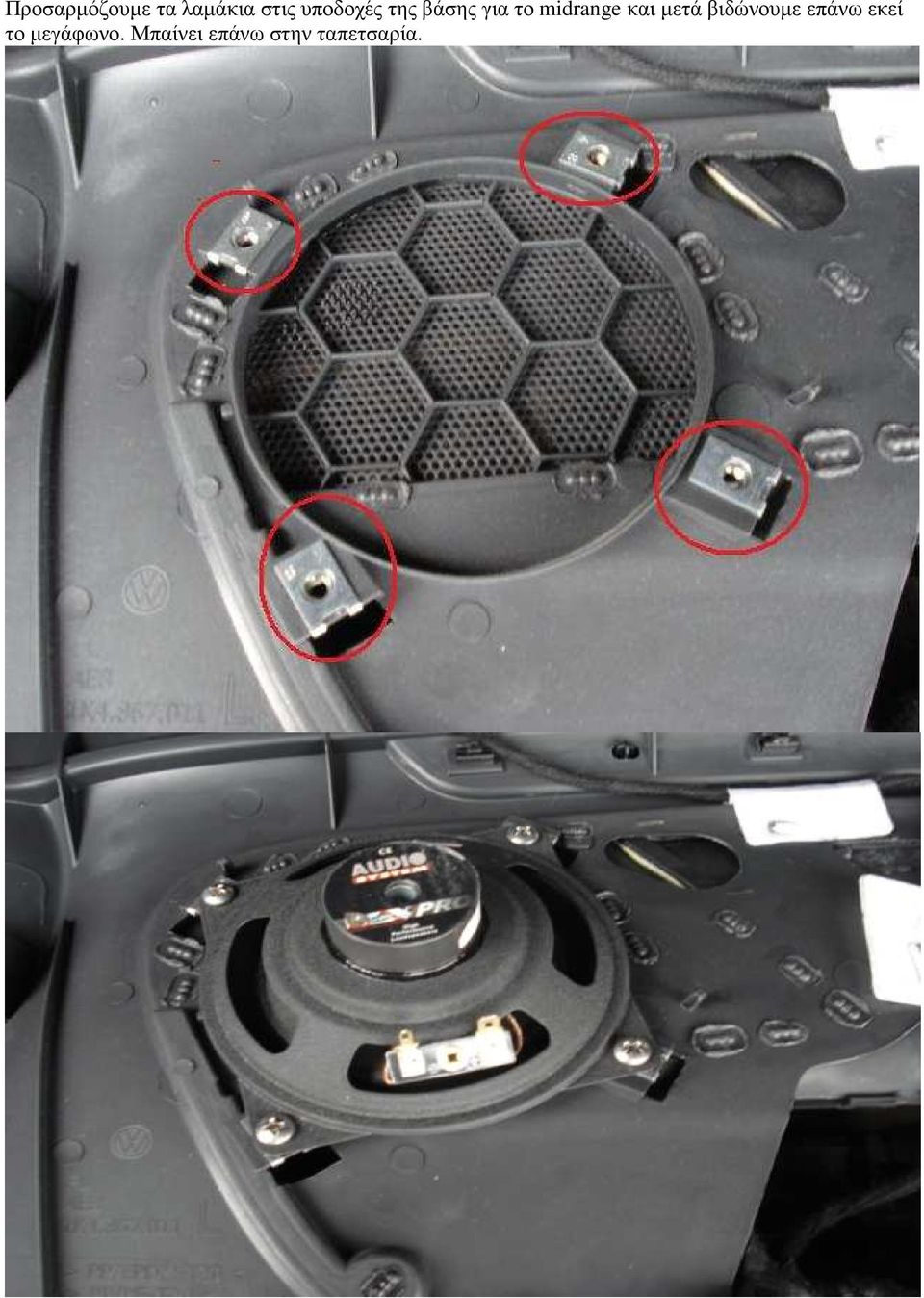

13 Προσαρµόζουµε τα λαµάκια στις υποδοχές της βάσης για το midrange και µετά βιδώνουµε επάνω εκεί το µεγάφωνο. Μπαίνει επάνω στην ταπετσαρία.

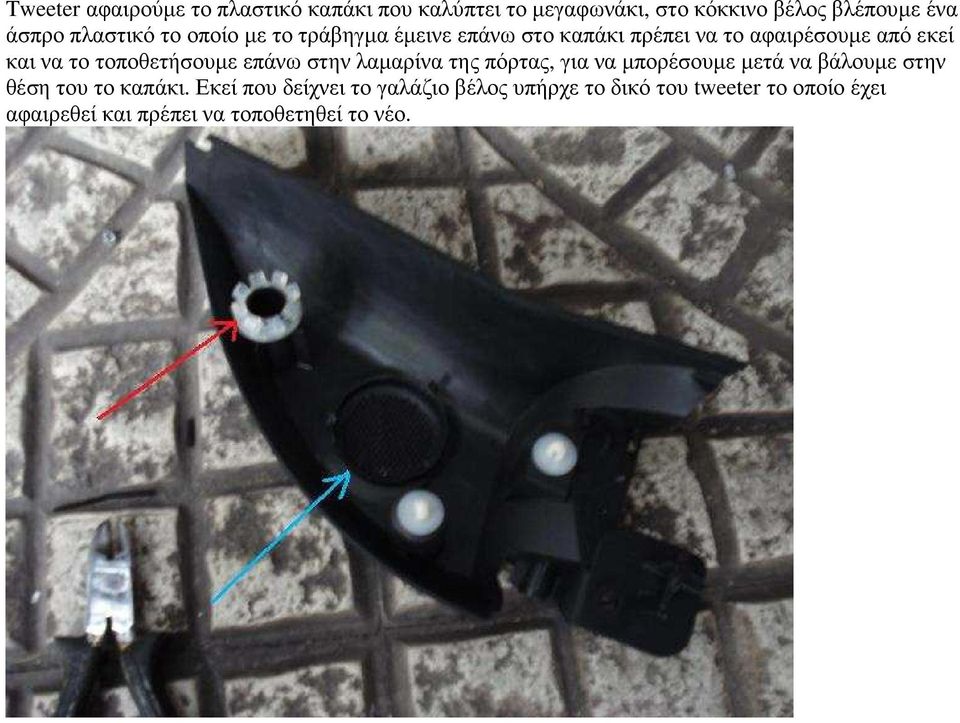

14 Tweeter αφαιρούµε το πλαστικό καπάκι που καλύπτει το µεγαφωνάκι, στο κόκκινο βέλος βλέπουµε ένα άσπρο πλαστικό το οποίο µε το τράβηγµα έµεινε επάνω στο καπάκι πρέπει να το αφαιρέσουµε από εκεί και να το τοποθετήσουµε επάνω στην λαµαρίνα της πόρτας, για να µπορέσουµε µετά να βάλουµε στην θέση του το καπάκι. Εκεί που δείχνει το γαλάζιο βέλος υπήρχε το δικό του tweeter το οποίο έχει αφαιρεθεί και πρέπει να τοποθετηθεί το νέο.

τοποθετήσουµε επάνω στην λαµαρίνα της πόρτας, για να µπορέσουµε µετά να βάλουµε στην θέση του το καπάκι.

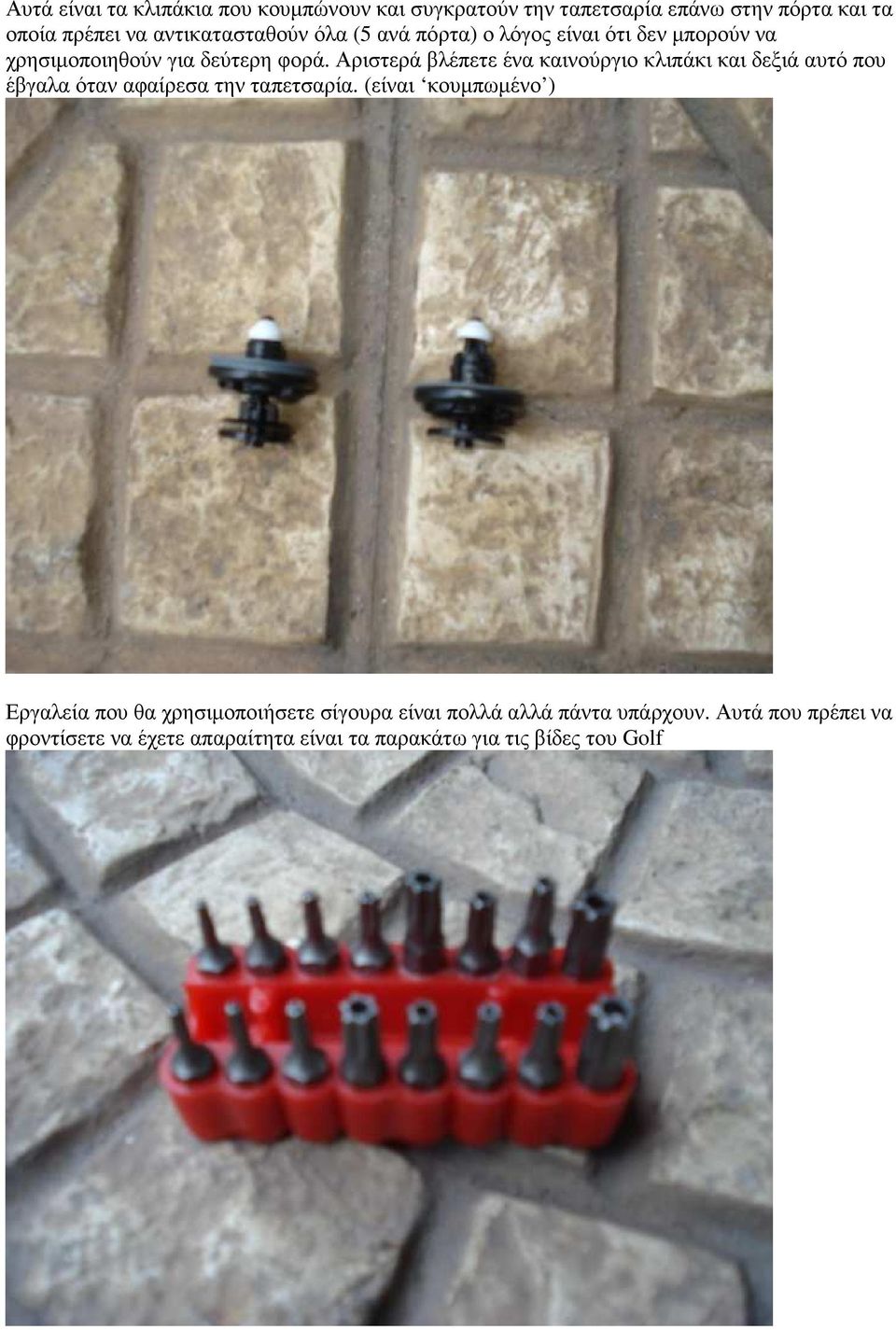

15 Αυτά είναι τα κλιπάκια που κουµπώνουν και συγκρατούν την ταπετσαρία επάνω στην πόρτα και τα οποία πρέπει να αντικατασταθούν όλα (5 ανά πόρτα) ο λόγος είναι ότι δεν µπορούν να χρησιµοποιηθούν για δεύτερη φορά. Αριστερά βλέπετε ένα καινούργιο κλιπάκι και δεξιά αυτό που έβγαλα όταν αφαίρεσα την ταπετσαρία. (είναι κουµπωµένο ) Εργαλεία που θα χρησιµοποιήσετε σίγουρα είναι πολλά αλλά πάντα υπάρχουν. Αυτά που πρέπει να φροντίσετε να έχετε απαραίτητα είναι τα παρακάτω για τις βίδες του Golf

Αριστερά βλέπετε ένα καινούργιο κλιπάκι και δεξιά αυτό που έβγαλα όταν αφαίρεσα την ταπετσαρία.

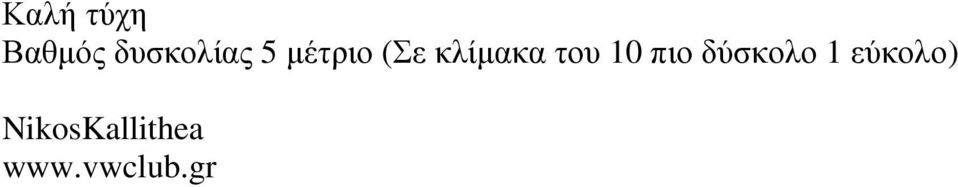

16 Καλή τύχη Βαθµός δυσκολίας 5 µέτριο (Σε κλίµακα του 10 πιο δύσκολο 1 εύκολο) NikosKallithea
