Οδηγός Εγκατάστασης και Λειτουργίας Έξυπνου Ασύρματου κουδουνιού πόρτας ZV400P. Εμπρόσθια Όψη Κουδουνιού. Ανιχνευτής κίνησης. Υπέρυθρος ανιχνευτής

Transcript

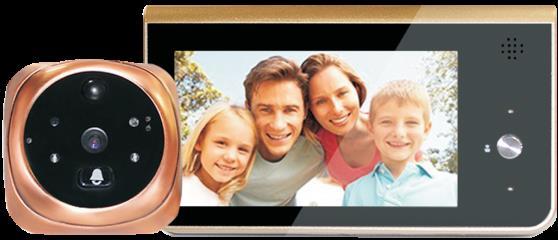

1 Οδηγός Εγκατάστασης και Λειτουργίας Έξυπνου Ασύρματου κουδουνιού πόρτας ZV400P Εμπρόσθια Όψη Κουδουνιού Υπέρυθρος ανιχνευτής Ανιχνευτής κίνησης Κάμερα γωνίας ανίχνευσης 166 μοιρών Μικρόφωνο Ηχείο LED υπέρυθρου ανιχνευτή Καλώδιο μεταφοράς δεδομένων Εμπρόσθια Όψη Οθόνης Έγχρωμη οθόνη LCD 4.3 ιντσών Κομβίο κουδουνιού Ηχείο LED φόρτισης Κομβίο ενεργοποίησηςαπενεργοποίησης οθόνης LED φόρτισης

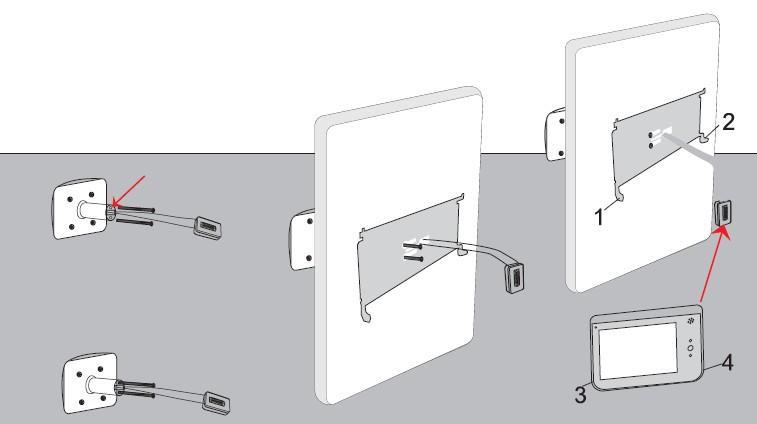

2 Οπίσθια Όψη Οθόνης QR code συσκευής Μπαταρία Υποδοχή σύνδεσης καλωδίου δεδομένων Μπαταρία Διακόπτης ON/OFF Υποδοχή φόρτισης Υποδοχή κάρτας SD (έως 32 Gb) ΔΙΑΔΙΚΑΣΙΑ ΕΓΚΑΤΑΣΤΑΣΗΣ ΣΤΟ ΕΠΙΘΥΜΗΤΟ ΣΗΜΕΙΟ- ΕΙΣΑΓΩΓΗ ΣΤΟ SMARTPHONE 1. Εγκατάσταση Συσκευής στο επιθυμητό σημείο 1 Βίδες σταθεροποίησης κουδουνιού μεταλλικής βάσης Απεγκαθιστούμε το μάτι της πόρτας και τοποθετούμε το κουδούνι σταθερά. Το καλώδιο μεταφοράς δεδομένων περνάει από την οπή του ματιού. Εγκαθιστούμε την μεταλλική επιτοίχια βάση της οθόνης στην πόρτα χρησιμοποιώντας τις 2 βίδες οι οποίες βιδώνονται πάνω στο κουδούνι (περιέχονται). 2 Περνάμε το καλώδιο δεδομένων από την μεταλλική βάση. 3 Τοποθετούμε το καλώδιο δεδομένων στην υποδοχή στο πίσω τμήμα της οθόνης. 4 Κουμπώνουμε την οθόνη στις υποδοχές της μεταλλικής βάσης.

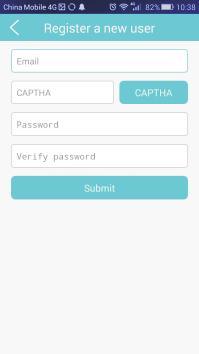

3 2. Κατεβάζουμε την δωρεάν εφαρμογή WeCSee από τον App store (IOS) ή το Google Play (Android 4.3 ή νεότερο) πληκτρολογώντας την ονομασία της : ΠΡΟΣΟΧΗ: Πριν την εγκατάσταση της εφαρμογής, βεβαιωθείτε ότι έχετε απενεργοποιήσει antivirus και τείχος προστασίας για να μην απαγορευθούν στοιχεία της εφαρμογής και εμφανιστούν δυσλειτουργίες κατά την χρήση. 3. Ακολουθούμε τα παρακάτω βήματα εγκατάστασης: Α. Δημιουργία Λογαριασμού στην εφαρμογή Διέυθυνση Κωδικός εισόδου Κωδικός εισόδου Διέυθυνση Κωδικός εισόδου 1. Πατάμε REGISTERED 2.Πληκτρολογούμε μία έγκυρη διέυθυνση e mail και ένα κωδικό πρόσβασης για είσοδο στην εφαρμογή (Δεν έχει σχέση με τον κωδικό του μας) 3.Επιστρέφουμε στην αρχική οθόνη, πληκτρολογούμε την διέυθυνση και τον κωδικό που δηλώσαμε κατά το registration και πατάμε Log in.

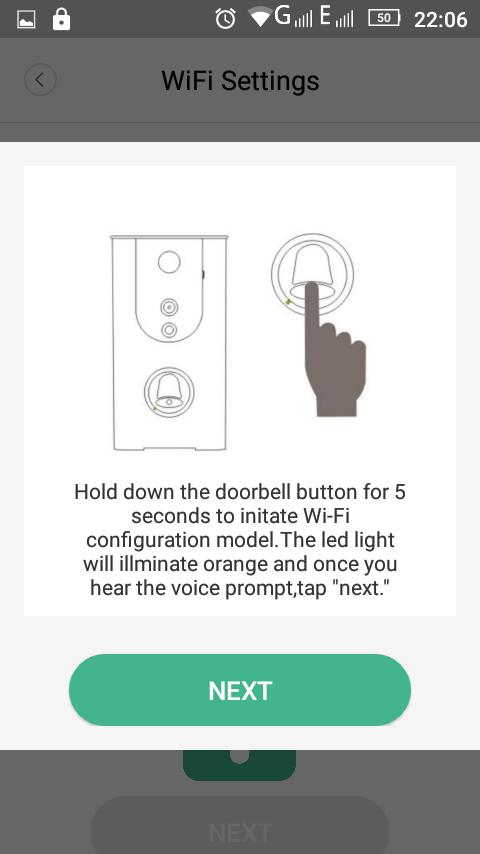

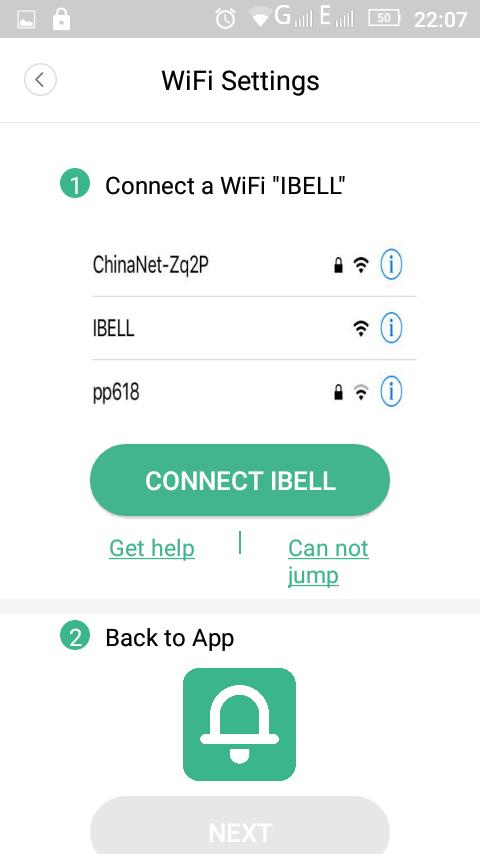

4 B. Εισαγωγή Συσκευής στην Εφαρμογή 4. Πατάμε το σύμβολο (+) 5. Σκανάρουμε το QRcode που βρίσκεται στην πίσω πλευρά της συσκευής Γ. Σύνδεση Συσκευής με το WIFI Όνομα δικτύου wifi Κωδικός wifi 6. Πατάμε στην συσκευή το κουμπί του κουδουνιού για περίπου 5 δευτερόπλεπτα μέχρι να γίνει πορτοκαλί. Έπειτα πατάμε NEXT. 7. Πατάμε το πλαίσιο CONNECT IBELL και μεταβαίνουμε στις ρυθμίσεις WiFi στο κινητό μας, όπου επιλέγουμε σύνδεση με το δίκτυο IBELL.

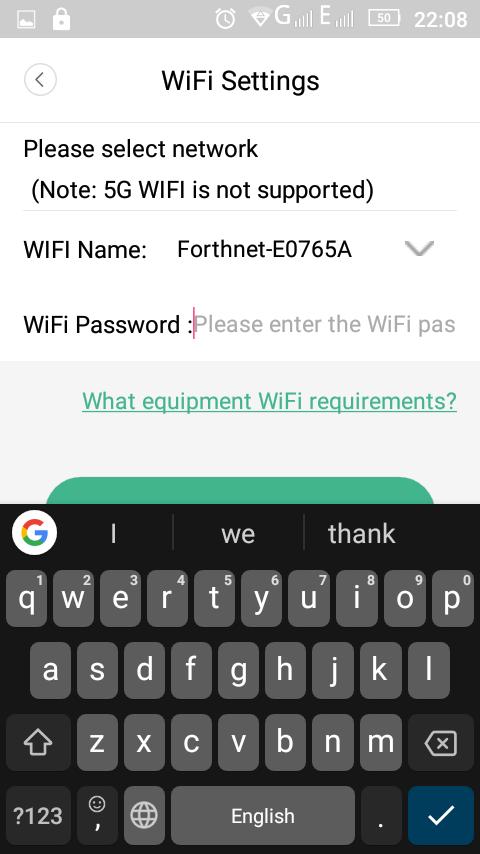

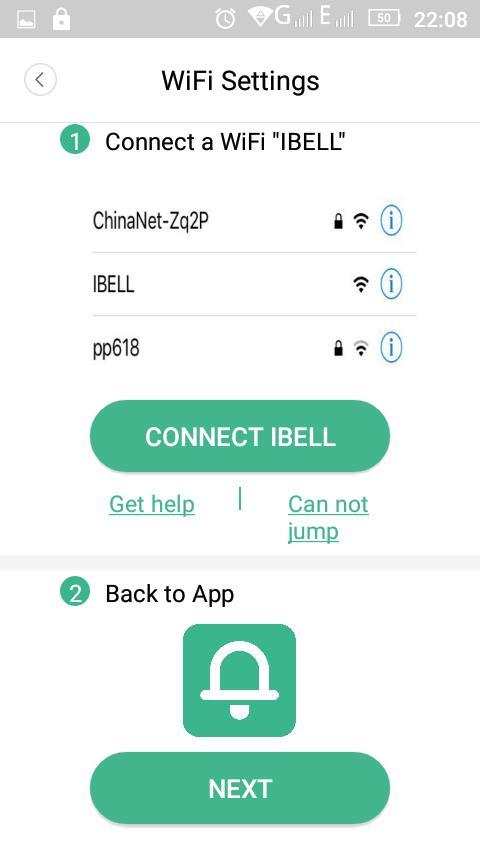

5 Όνομα δικτύου Κωδικός WiFi 8. Επανερχόμαστε στην εφαρμογή και πατάμε το πλαίσο NEXT 9. Επιβεβαιώνουμε ότι το αναγνωρισμένο WIFI δίκτυο είναι το δικό μας, αλλιώς το αλλάζουμε. Έπειτα, πληκτρολογούμε τον κωδικό του δικτύου μας. Σημείωση: Σε περίπτωση που εμφανιστεί μήνυμα σφάλματος (remote server unable), περιμένουμε για περίπου 10 δευτερόλεπτα μέχρι να εμφανιστεί η επιλογή TRY ONE MORE TIME την οποία και πατάμε. Η σύνδεση θα είναι επιτυχής. Έπειτα, εμφανίζεται η παρακάτω οθόνη όπου μπορούμε να επιλέξουμε τα παρακάτω: Επίπεδο μπαταρίας συσκευής 10. H διαδικασία σύνδεσης είναι αυτόματη. Με την ολοκλήρωση θα εμφανιστεί μήνυμα επιτυχούς σύνδεσης. Πατάμε COMPLETE Πλήρης Οθόνη Αναπαραγωγή video Έλεγχος ιστορικού ειδοποιήσεων κάμερας Έλεγχος ιστορικού ειδοποιήσεων καμερών εφαρμογής Αποθηκευμένες φωτογραφίες- video Λήψη φωτογραφίας Τερματισμός κλήσης Ηχείο κάμερας Λήψη video Επικοινωνία με τον χώρο (Πατάμε παρατεταμένα το κουμπί και μιλάμε, ενώ αφήνουμε για να ακούσουμε)

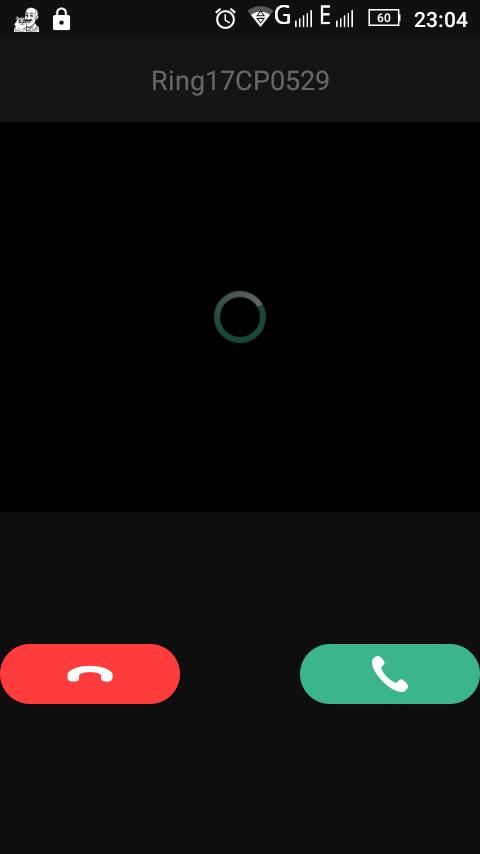

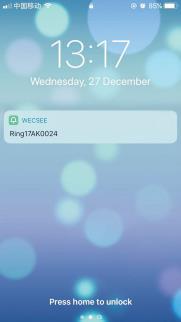

6 ΔΟΚΙΜΗ ΚΛΗΣΗΣ (Android) Αμέσως μετά την εισαγωγή της συσκευής στο Smartphone, κάνουμε δοκιμή κλήσης: 1. Πατάμε μία φορά το κουδούνι 2. Η εφαρμογή θα κάνει κλήση στο Smartphone. Πατάμε τον πράσινο για απάντηση. ΔΟΚΙΜΗ ΚΛΗΣΗΣ (ΙΟS) Αμέσως μετά την εισαγωγή της συσκευής στο Smartphone, κάνουμε δοκιμή κλήσης: 1. Πατάμε μία φορά το κουδούνι 2. Η εφαρμογή θα εμφανίσει μήνυμα στο Smartphone. Πατάμε πάνω στο μήνυμα για απάντηση.

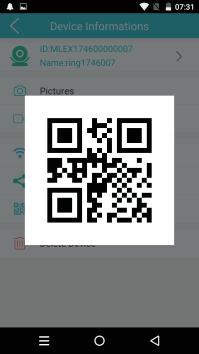

7 ΡΥΘΜΙΣΕΙΣ ΚΑΜΕΡΑΣ Ενεργοποίηση/ απενεργοποίηση ειδοποίησης από ανίχνευση κίνησης (PIR) με ρύθμιση ευασθησίας (υψηλήχαμηλή) Ενεργοποίηση/ απενεργοποίηση ειδοποίησης όταν η συσκευή αφαιρεθεί από την βάση της (tamper) Χωρητικότητα κάρτας καταγραφής SD (32 Gb) Πατάμε το εικονίδιο με το γρανάζι ΕΙΣΑΓΩΓΗ ΣΥΣΚΕΥΗΣ ΣΕ ΑΛΛΟΥΣ ΧΡΗΣΤΕΣ (ΕΩΣ 3) Εάν θέλουμε να γίνει εγκατάσταση σε άλλους χρήστες, κατεβάζουμε την εφαρμογή στο smartphone και ακολουθούμε την διαδικασία registration για να γίνει είσοδος στην εφαρμογή. Μετά, ακολουθούμε τα παρακάτω βήματα: 1. Smartphone Διαχειριστή Ενεργοποιούμε/απενεργοποιούμε τις λειτουργίες ανίχνευσης κίνησης (PIR) και αποξήλωσης συσκευής (TAMPER). Έπειτα, πατάμε το σύμβολο < πάνω αριστερά για επιστροφή. ΠΡΟΣΟΧΗ: Δεν ενεργοποιείτε την λειτουργία tamper πρίν την ολοκλήρωση εγκατάστασης στην πόρτα. Α. Πατάμε την επιλογή Share Β. Πατάμε την επιλογή Use a QRcode Invitation Γ. Εμφανίζεται ένα QRcode (Δεν έχει σχέση με το QRcode της συσκευής)

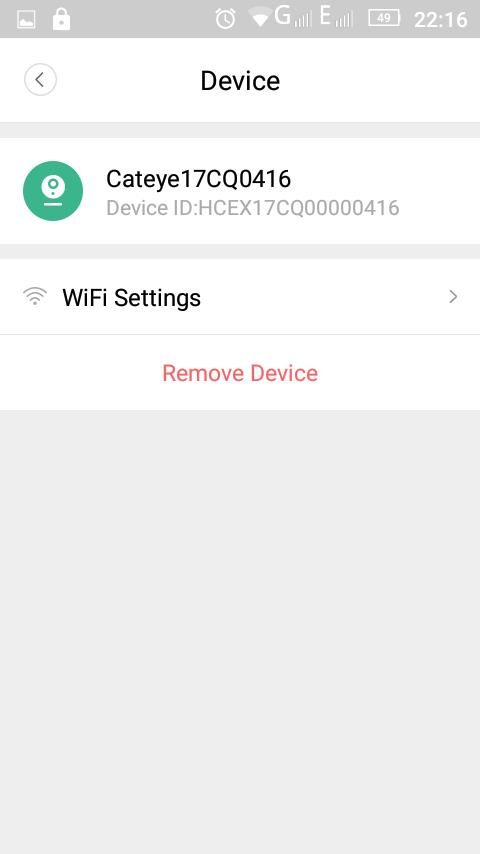

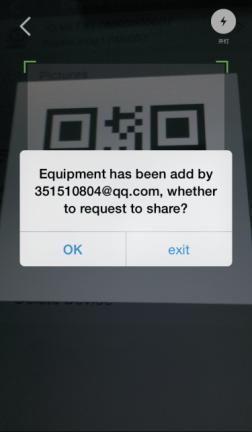

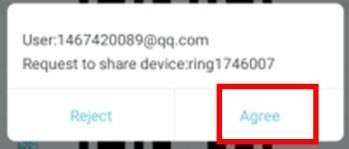

8 2. Smartphone Χρήστη που θα γίνει εισαγωγή η Συσκευή Δ. Πατάμε το + Ε. Σκανάρουμε το QR code από το Smartphone του διαχειριστή και μετά ΟΚ ΣΤ. Στο Smartphone του διαχειριστή θα εμφανιστεί μήνυμα για αποδοχή. Πατάμε Agree Ζ. Κάνουμε ΑΛΛΑΓΗ ONOMAΣΙΑΣ επανεκκίνηση ΚΑΜΕΡΑΣ- της εφαρμογής ΔΙΚΤΥΟΥ και θα WiFi εμφανιστεί η συσκευή στο Smartphone του νέου χρήστη Αλλαγή ονομασίας Βρισκόμαστε στην καρτέλα Device Πατάμε την επιλογή Settings Αλλαγή δικτύου WiFi Διαγραφή συσκευής ΠΡΟΣΟΧΗ: Για να γίνει αλλαγή του διαχειριστή, θα πρέπει να έχει γίνει διαγραφή από τον προηγούμενο διαχειριστή καθώς και να έχει απενεργοποιηθεί η επιλογή tamper, αλλιώς δεν θα είναι δεκτή η εισαγωγή της συσκευής στον νέο διαχειριστή.

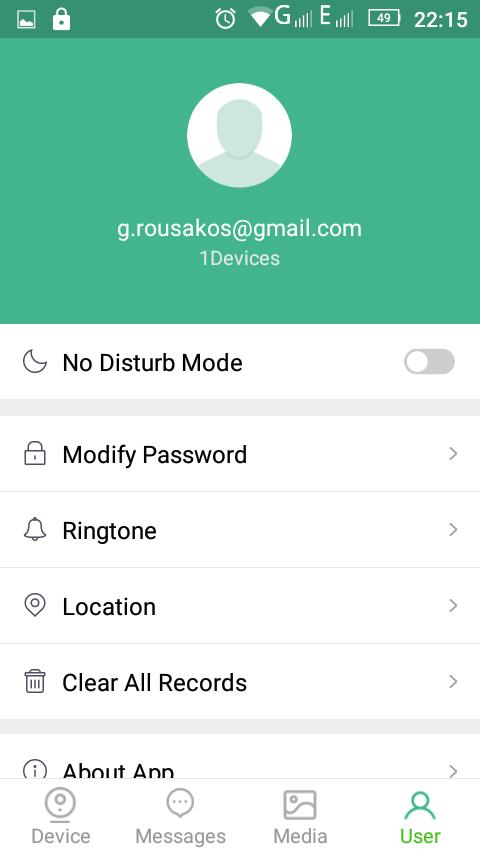

9 ΡΥΘΜΙΣΕΙΣ ΕΦΑΡΜΟΓΗΣ WeCSee Αθόρυβη ειδοποίηση video- κλήσης (DND) Αλλαγή κωδικού εισόδου στην εφαρμογή Επιλογή ήχου κλήσης ειδοποίησης Επιλογή χώρας Διαγραφή ιστορικού μηνυμάτων Επιλέγουμε την καρτέλα User κάτω δεξιά Για οποιαδήποτε πληροφορία ή διευκρίνιση σχετικά με την εγκατάσταση και την λειτουργία του συστήματος, θα χαρούμε να σας εξυπηρετήσουμε στο Μην διστάσετε να μας πείτε την γνώμη σας. Είναι αναγκαία για την βελτίωση των υπηρεσιών και των οδηγιών που εκδίδουμε αποκλειστικά για εσάς, τους απλούς χρήστες.
