1 Α.Ε.Ι. ΠΕΙΡΑΙΑ Τ.Τ. ΣΟΛΗ ΤΕΝΟΛΟΓΙΚΩΝ ΕΦΑΡΜΟΓΩΝ ΤΜΗΜΑ ΠΟΛΙΤΙΚΩΝ ΜΗΑΝΙΚΩΝ Τ.Ε. ΕΝΔΕΙΚΤΙΚΕΣ ΕΡΩΤΗΣΕΙΣ - ΑΠΑΝΤΗΣΕΙΣ στο μάθημα ΕΓΚΑΤΑΣΤΑΣΕΙΣ ΚΤΙΡΙΩΝ («ΗΛΕΚΤΡΙΚΕΣ ΕΓΚΑΤΑΣΤΑΣΕΙΣ») Σταύρος Καμινάρης Δρ. Ηλεκτρολόγος Μηχανικός ΕΜΠ Επίκουρος Καθηγητής Τμήμα Ηλ/γων Μηχ/κων Τ.Ε., ΣΤΕΦ, ΑΕΙ Πειραιά Τ.Τ. ΠΕΙΡΑΙΑΣ

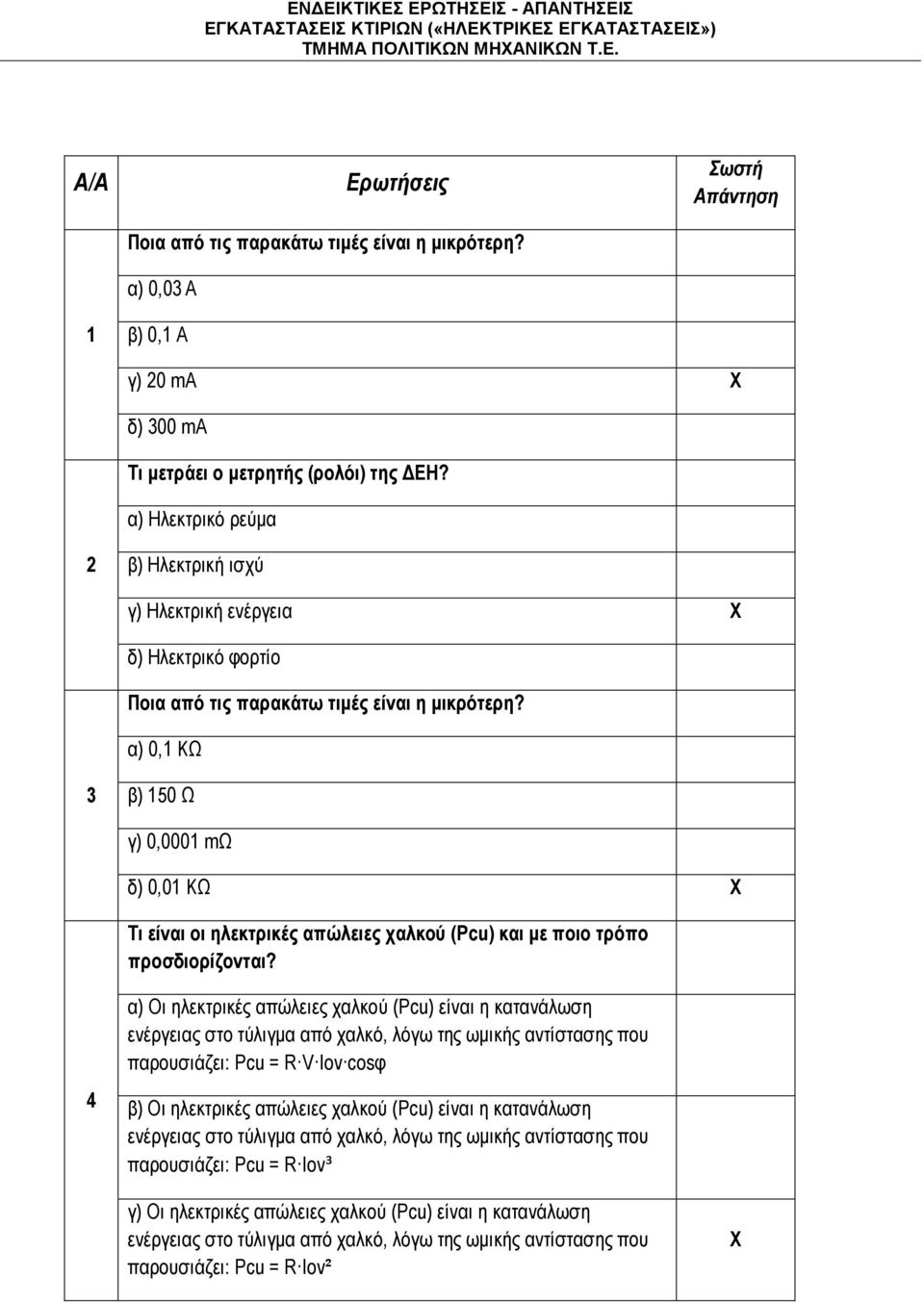

2 ΤΜΗΜΑ ΠΟΛΙΤΙΚΩΝ ΜΗΑΝΙΚΩΝ Τ.Ε. Α/Α 1 Ερωτήσεις Ποια από τις παρακάτω τιμές είναι η μικρότερη? α) 0,03 Α β) 0,1 Α Σωστή Απάντηση γ) 20 ma δ) 300 ma Τι μετράει ο μετρητής (ρολόι) της ΔΕΗ? α) Ηλεκτρικό ρεύμα 2 β) Ηλεκτρική ισχύ γ) Ηλεκτρική ενέργεια δ) Ηλεκτρικό φορτίο Ποια από τις παρακάτω τιμές είναι η μικρότερη? α) 0,1 ΚΩ 3 β) 150 Ω γ) 0,0001 mω δ) 0,01 ΚΩ Τι είναι οι ηλεκτρικές απώλειες χαλκού (Pcu) και με ποιο τρόπο προσδιορίζονται? 4 α) Οι ηλεκτρικές απώλειες χαλκού (Pcu) είναι η κατανάλωση ενέργειας στο τύλιγμα από χαλκό, λόγω της ωμικής αντίστασης που παρουσιάζει: Pcu = R V Iον cosφ β) Οι ηλεκτρικές απώλειες χαλκού (Pcu) είναι η κατανάλωση ενέργειας στο τύλιγμα από χαλκό, λόγω της ωμικής αντίστασης που παρουσιάζει: Pcu = R Iον³ γ) Οι ηλεκτρικές απώλειες χαλκού (Pcu) είναι η κατανάλωση ενέργειας στο τύλιγμα από χαλκό, λόγω της ωμικής αντίστασης που παρουσιάζει: Pcu = R Iον² X

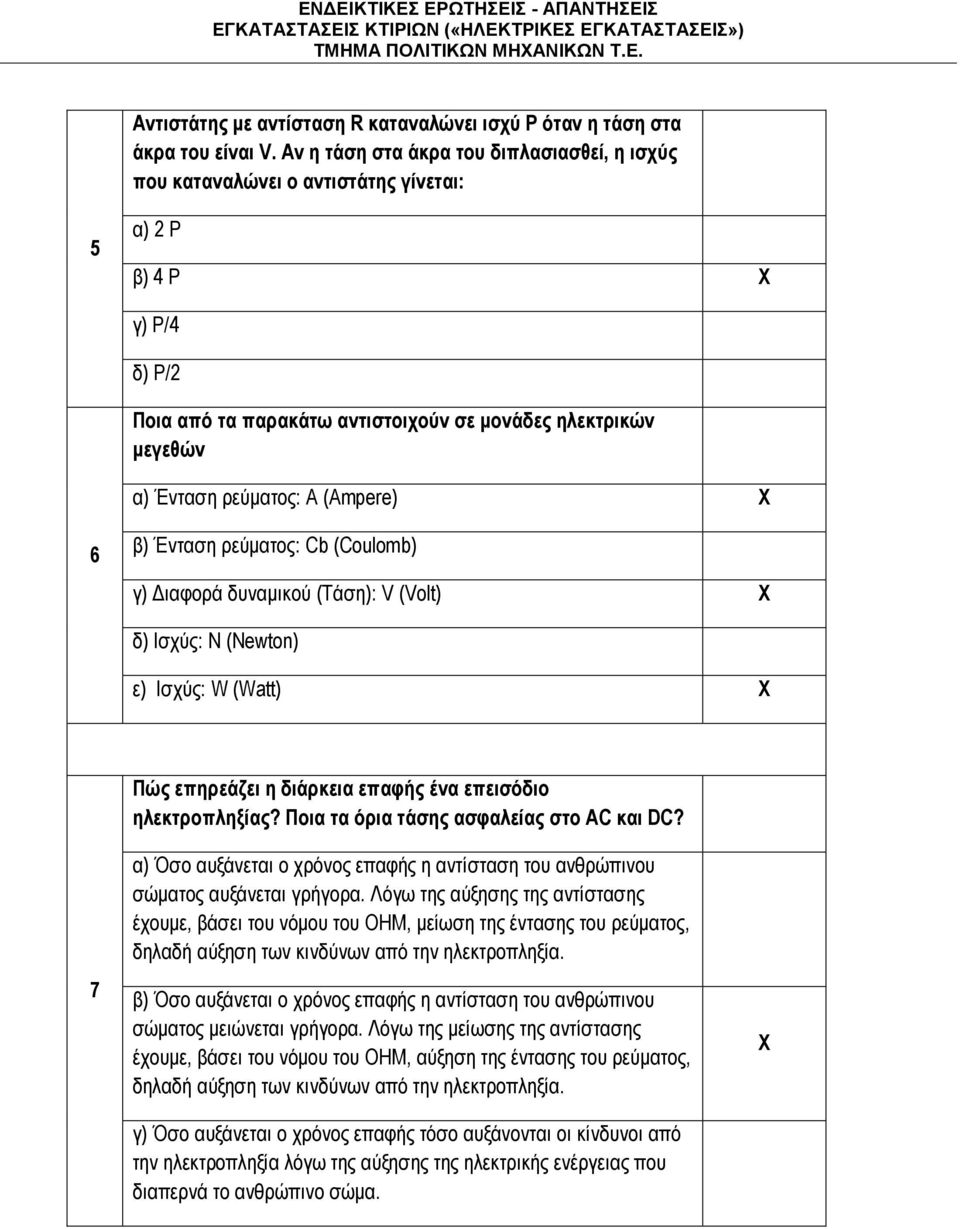

3 ΤΜΗΜΑ ΠΟΛΙΤΙΚΩΝ ΜΗΑΝΙΚΩΝ Τ.Ε. Αντιστάτης με αντίσταση R καταναλώνει ισχύ Ρ όταν η τάση στα άκρα του είναι V. Αν η τάση στα άκρα του διπλασιασθεί, η ισχύς που καταναλώνει ο αντιστάτης γίνεται: 5 α) 2 Ρ β) 4 Ρ X γ) Ρ/4 δ) Ρ/2 Ποια από τα παρακάτω αντιστοιχούν σε μονάδες ηλεκτρικών μεγεθών α) Ένταση ρεύματος: Α (Ampere) X 6 β) Ένταση ρεύματος: Cb (Coulomb) γ) Διαφορά δυναμικού (Τάση): V (Volt) X δ) Ισχύς: N (Newton) ε) Ισχύς: W (Watt) X Πώς επηρεάζει η διάρκεια επαφής ένα επεισόδιο ηλεκτροπληξίας? Ποια τα όρια τάσης ασφαλείας στο AC και DC? 7 α) Όσο αυξάνεται ο χρόνος επαφής η αντίσταση του ανθρώπινου σώματος αυξάνεται γρήγορα. Λόγω της αύξησης της αντίστασης έχουμε, βάσει του νόμου του OHM, μείωση της έντασης του ρεύματος, δηλαδή αύξηση των κινδύνων από την ηλεκτροπληξία. β) Όσο αυξάνεται ο χρόνος επαφής η αντίσταση του ανθρώπινου σώματος μειώνεται γρήγορα. Λόγω της μείωσης της αντίστασης έχουμε, βάσει του νόμου του OHM, αύξηση της έντασης του ρεύματος, δηλαδή αύξηση των κινδύνων από την ηλεκτροπληξία. γ) Όσο αυξάνεται ο χρόνος επαφής τόσο αυξάνονται οι κίνδυνοι από την ηλεκτροπληξία λόγω της αύξησης της ηλεκτρικής ενέργειας που διαπερνά το ανθρώπινο σώμα.

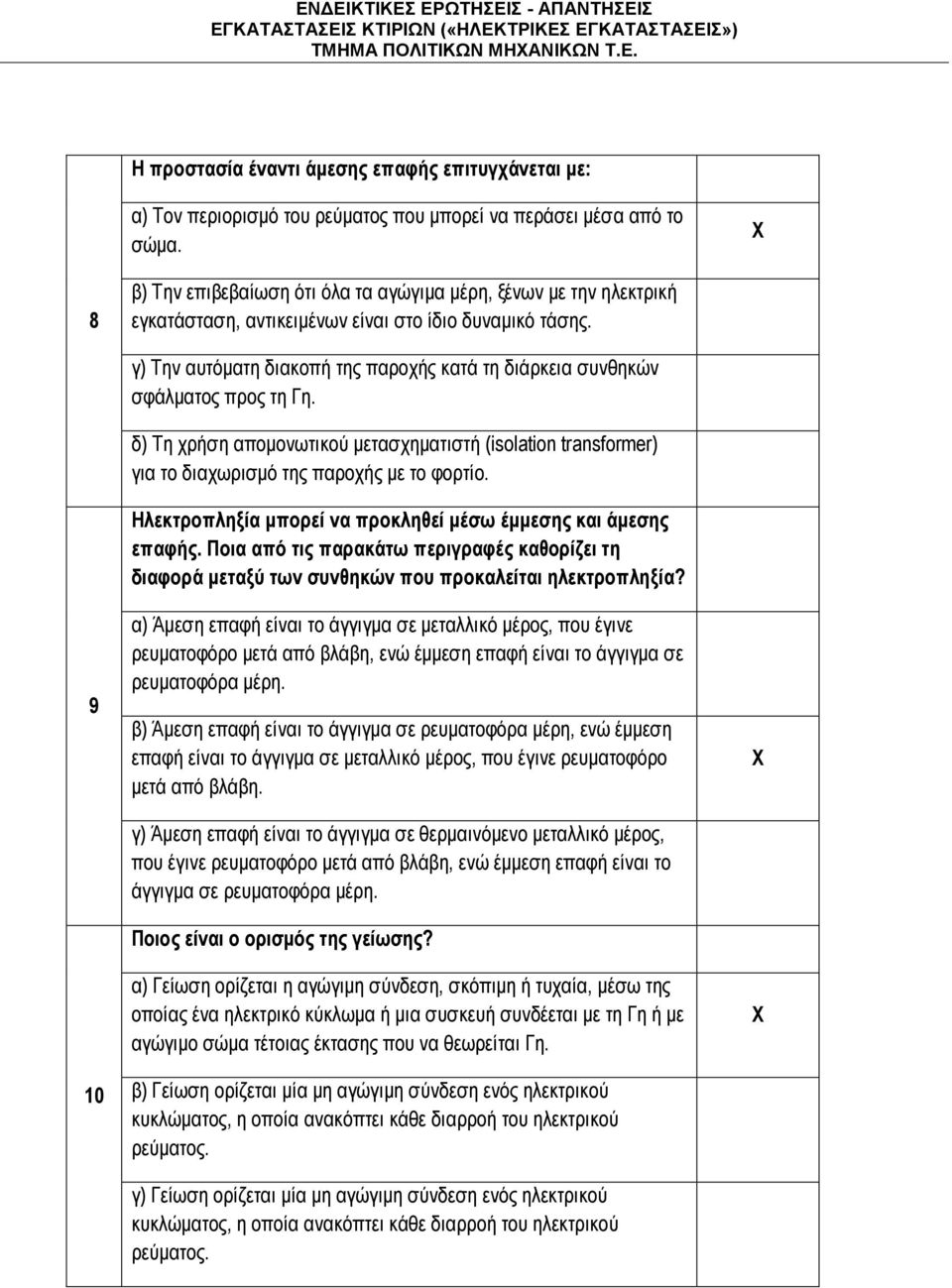

4 ΤΜΗΜΑ ΠΟΛΙΤΙΚΩΝ ΜΗΑΝΙΚΩΝ Τ.Ε. Η προστασία έναντι άμεσης επαφής επιτυγχάνεται με: α) Τον περιορισμό του ρεύματος που μπορεί να περάσει μέσα από το σώμα. 8 β) Την επιβεβαίωση ότι όλα τα αγώγιμα μέρη, ξένων με την ηλεκτρική εγκατάσταση, αντικειμένων είναι στο ίδιο δυναμικό τάσης γ) Την αυτόματη διακοπή της παροχής κατά τη διάρκεια συνθηκών σφάλματος προς τη Γη. δ) Τη χρήση απομονωτικού μετασχηματιστή (isolation transformer) για το διαχωρισμό της παροχής με το φορτίο. Ηλεκτροπληξία μπορεί να προκληθεί μέσω έμμεσης και άμεσης επαφής. Ποια από τις παρακάτω περιγραφές καθορίζει τη διαφορά μεταξύ των συνθηκών που προκαλείται ηλεκτροπληξία? α) Άμεση επαφή είναι το άγγιγμα σε μεταλλικό μέρος, που έγινε ρευματοφόρο μετά από βλάβη, ενώ έμμεση επαφή είναι το άγγιγμα σε ρευματοφόρα μέρη. β) Άμεση επαφή είναι το άγγιγμα σε ρευματοφόρα μέρη, ενώ έμμεση επαφή είναι το άγγιγμα σε μεταλλικό μέρος, που έγινε ρευματοφόρο μετά από βλάβη. γ) Άμεση επαφή είναι το άγγιγμα σε θερμαινόμενο μεταλλικό μέρος, που έγινε ρευματοφόρο μετά από βλάβη, ενώ έμμεση επαφή είναι το άγγιγμα σε ρευματοφόρα μέρη. Ποιος είναι ο ορισμός της γείωσης? α) Γείωση ορίζεται η αγώγιμη σύνδεση, σκόπιμη ή τυχαία, μέσω της οποίας ένα ηλεκτρικό κύκλωμα ή μια συσκευή συνδέεται με τη Γη ή με αγώγιμο σώμα τέτοιας έκτασης που να θεωρείται Γη. β) Γείωση ορίζεται μία μη αγώγιμη σύνδεση ενός ηλεκτρικού κυκλώματος, η οποία ανακόπτει κάθε διαρροή του ηλεκτρικού ρεύματος. γ) Γείωση ορίζεται μία μη αγώγιμη σύνδεση ενός ηλεκτρικού κυκλώματος, η οποία ανακόπτει κάθε διαρροή του ηλεκτρικού ρεύματος.

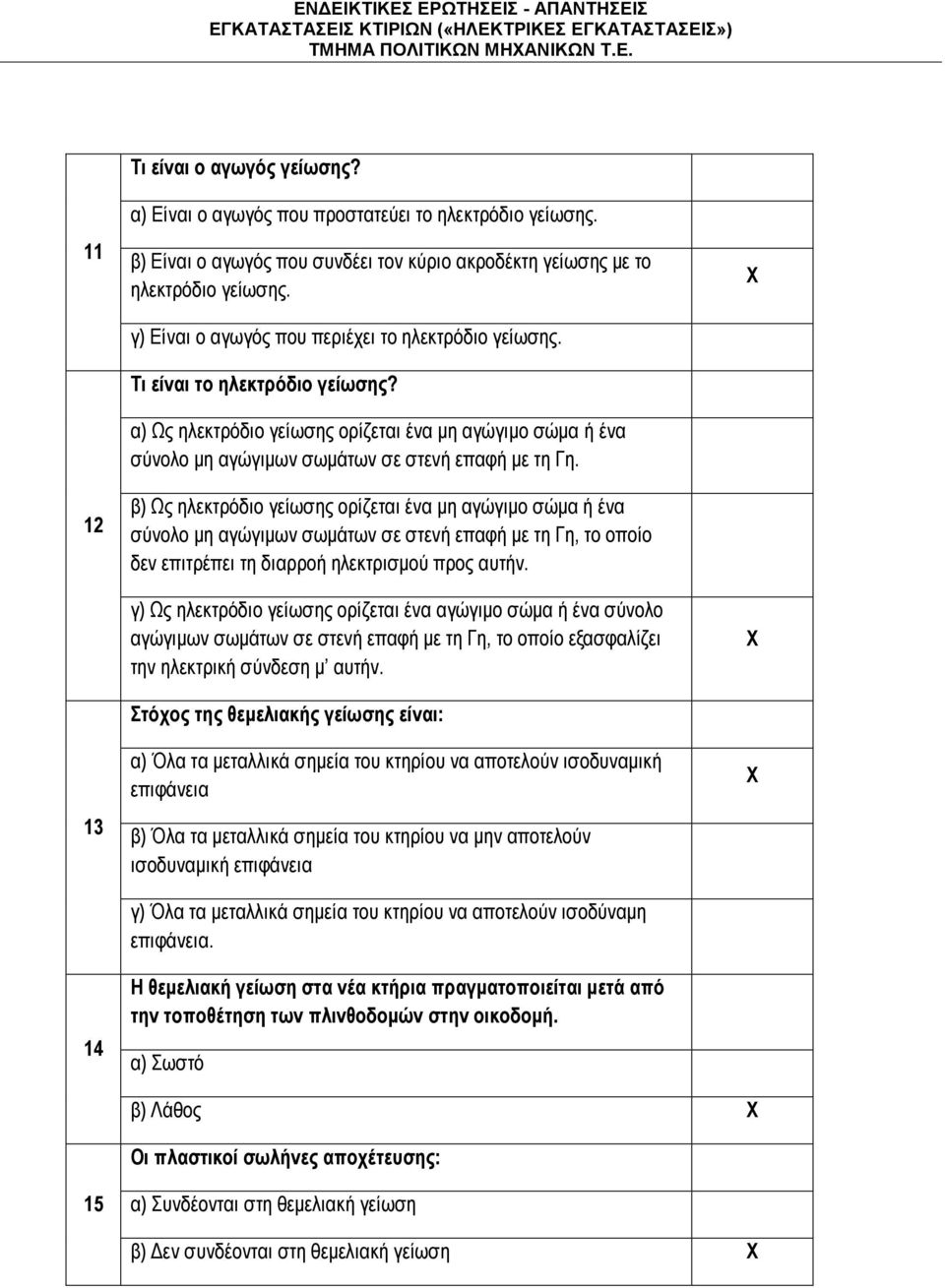

5 ΤΜΗΜΑ ΠΟΛΙΤΙΚΩΝ ΜΗΑΝΙΚΩΝ Τ.Ε Τι είναι ο αγωγός γείωσης? α) Είναι ο αγωγός που προστατεύει το ηλεκτρόδιο γείωσης. β) Είναι ο αγωγός που συνδέει τον κύριο ακροδέκτη γείωσης με το ηλεκτρόδιο γείωσης. γ) Είναι ο αγωγός που περιέχει το ηλεκτρόδιο γείωσης. Τι είναι το ηλεκτρόδιο γείωσης? α) Ως ηλεκτρόδιο γείωσης ορίζεται ένα μη αγώγιμο σώμα ή ένα σύνολο μη αγώγιμων σωμάτων σε στενή επαφή με τη Γη. β) Ως ηλεκτρόδιο γείωσης ορίζεται ένα μη αγώγιμο σώμα ή ένα σύνολο μη αγώγιμων σωμάτων σε στενή επαφή με τη Γη, το οποίο δεν επιτρέπει τη διαρροή ηλεκτρισμού προς αυτήν. γ) Ως ηλεκτρόδιο γείωσης ορίζεται ένα αγώγιμο σώμα ή ένα σύνολο αγώγιμων σωμάτων σε στενή επαφή με τη Γη, το οποίο εξασφαλίζει την ηλεκτρική σύνδεση μ αυτήν. Στόχος της θεμελιακής γείωσης είναι: α) Όλα τα μεταλλικά σημεία του κτηρίου να αποτελούν ισοδυναμική επιφάνεια β) Όλα τα μεταλλικά σημεία του κτηρίου να μην αποτελούν ισοδυναμική επιφάνεια γ) Όλα τα μεταλλικά σημεία του κτηρίου να αποτελούν ισοδύναμη επιφάνεια. Η θεμελιακή γείωση στα νέα κτήρια πραγματοποιείται μετά από την τοποθέτηση των πλινθοδομών στην οικοδομή. α) Σωστό β) Λάθος Οι πλαστικοί σωλήνες αποχέτευσης: 15 α) Συνδέονται στη θεμελιακή γείωση β) Δεν συνδέονται στη θεμελιακή γείωση

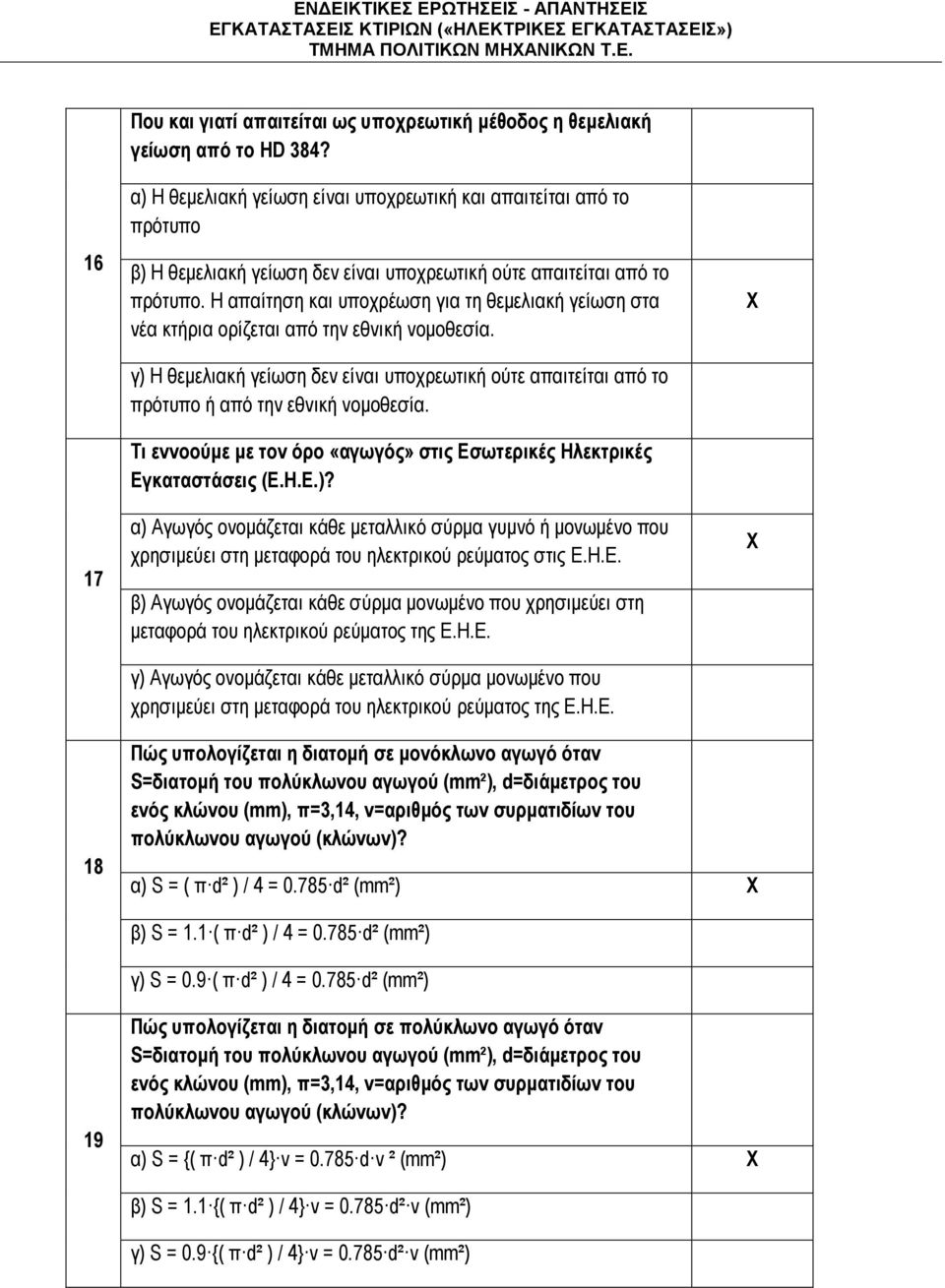

6 ΤΜΗΜΑ ΠΟΛΙΤΙΚΩΝ ΜΗΑΝΙΚΩΝ Τ.Ε Που και γιατί απαιτείται ως υποχρεωτική μέθοδος η θεμελιακή γείωση από το HD 384? α) Η θεμελιακή γείωση είναι υποχρεωτική και απαιτείται από το πρότυπο β) Η θεμελιακή γείωση δεν είναι υποχρεωτική ούτε απαιτείται από το πρότυπο. Η απαίτηση και υποχρέωση για τη θεμελιακή γείωση στα νέα κτήρια ορίζεται από την εθνική νομοθεσία. γ) Η θεμελιακή γείωση δεν είναι υποχρεωτική ούτε απαιτείται από το πρότυπο ή από την εθνική νομοθεσία. Τι εννοούμε με τον όρο «αγωγός» στις Εσωτερικές Ηλεκτρικές Εγκαταστάσεις (Ε.Η.Ε.)? α) Αγωγός ονομάζεται κάθε μεταλλικό σύρμα γυμνό ή μονωμένο που χρησιμεύει στη μεταφορά του ηλεκτρικού ρεύματος στις E.H.E. β) Αγωγός ονομάζεται κάθε σύρμα μονωμένο που χρησιμεύει στη μεταφορά του ηλεκτρικού ρεύματος της Ε.Η.Ε. γ) Αγωγός ονομάζεται κάθε μεταλλικό σύρμα μονωμένο που χρησιμεύει στη μεταφορά του ηλεκτρικού ρεύματος της Ε.Η.Ε. 18 Πώς υπολογίζεται η διατομή σε μονόκλωνο αγωγό όταν S=διατομή του πολύκλωνου αγωγού (mm²), d=διάμετρος του ενός κλώνου (mm), π=3,14, ν=αριθμός των συρματιδίων του πολύκλωνου αγωγού (κλώνων)? α) S = ( π d² ) / 4 = d² (mm²) X β) S = 1.1 ( π d² ) / 4 = d² (mm²) γ) S = 0.9 ( π d² ) / 4 = d² (mm²) 19 Πώς υπολογίζεται η διατομή σε πολύκλωνο αγωγό όταν S=διατομή του πολύκλωνου αγωγού (mm²), d=διάμετρος του ενός κλώνου (mm), π=3,14, ν=αριθμός των συρματιδίων του πολύκλωνου αγωγού (κλώνων)? α) S = {( π d² ) / 4} ν = d ν ² (mm²) β) S = 1.1 {( π d² ) / 4} ν = d² ν (mm²) γ) S = 0.9 {( π d² ) / 4} ν = d² ν (mm²)

7 ΤΜΗΜΑ ΠΟΛΙΤΙΚΩΝ ΜΗΑΝΙΚΩΝ Τ.Ε. Τι εννοούμε με τον όρο «καλώδιο»? 20 α) Καλώδιο ονομάζουμε το σύνολο 3 τουλάχιστον μονωμένων αγωγών μέσα στο ίδιο περίβλημα. β) Καλώδιο ονομάζουμε το σύνολο 2 τουλάχιστον συρμάτων μέσα στο ίδιο περίβλημα. γ) Καλώδιο ονομάζουμε το σύνολο 2 τουλάχιστον μονωμένων αγωγών μέσα στο ίδιο περίβλημα. Ποιοι αγωγοί χαρακτηρίζονται ως ενεργοί? 21 α) Ενεργοί αγωγοί ονομάζονται οι αγωγοί που έχουν μπλεντάζ. β) Ενεργοί αγωγοί ονομάζονται οι αγωγοί που δεν έχουν γειωθεί. γ) Ενεργοί αγωγοί ονομάζονται οι αγωγοί που διαρρέονται από ρεύμα. Τι γνωρίζετε για τη σκοπιμότητα του χρωματισμού των αγωγών που χρησιμοποιούνται στις E.H.E.? Να αναφέρετε τα βασικά τους χρώματα, το γράμμα συμβολισμού τους και το είδος του αγωγού. α) Για να διακρίνονται οι διάφοροι αγωγοί μεταξύ τους σε ένα καλώδιο, χρησιμοποιείται υλικό μόνωσης με διαφορετικά χρώματα τα οποία καθορίζονται από τις προδιαγραφές κατασκευής του καλωδίου. Στα καλώδια των Ε.Η.Ε. για τις 3 φάσεις (L1,L2,L3) χρησιμοποιούμε τους αγωγούς με χρώμα μόνωσης καφέ, μαύρο, μπλέ (σπάνια και κόκκινο). Για τον ουδέτερο (Ν) χρησιμοποιούμε λευκό και για τον αγωγό γείωσης (ΡΕ) κιτρινοπράσινο (πράσινο με κίτρινη ρήγα). 22 β) Για να διακρίνονται οι διάφοροι αγωγοί μεταξύ τους σε ένα καλώδιο, χρησιμοποιείται υλικό μόνωσης με διαφορετικά χρώματα τα οποία καθορίζονται από τις προδιαγραφές κατασκευής του καλωδίου. Στα καλώδια των Ε.Η.Ε. για τις 3 φάσεις (L1,L2,L3) χρησιμοποιούμε τους αγωγούς με χρώμα μόνωσης καφέ, μαύρο, κίτρινο (σπάνια και κόκκινο). Για τον ουδέτερο (Ν) χρησιμοποιούμε λευκό ανοιχτό και για τον αγωγό γείωσης (ΡΕ) κιτρινοπράσινο (κίτρινο με πράσινη ρήγα). γ) Για να διακρίνονται οι διάφοροι αγωγοί μεταξύ τους σε ένα καλώδιο, χρησιμοποιείται υλικό μόνωσης με διαφορετικά χρώματα τα οποία καθορίζονται από τις προδιαγραφές κατασκευής του καλωδίου. Στα καλώδια των Ε.Η.Ε. για τις 3 φάσεις (L1,L2,L3) χρησιμοποιούμε τους αγωγούς με χρώμα μόνωσης καφέ, μαύρο, μαύρο (σπάνια και κόκκινο). Για τον ουδέτερο (Ν) χρησιμοποιούμε μπλέ ανοιχτό και για τον αγωγό γείωσης (ΡΕ) κιτρινοπράσινο (κίτρινο με πράσινη ρήγα).

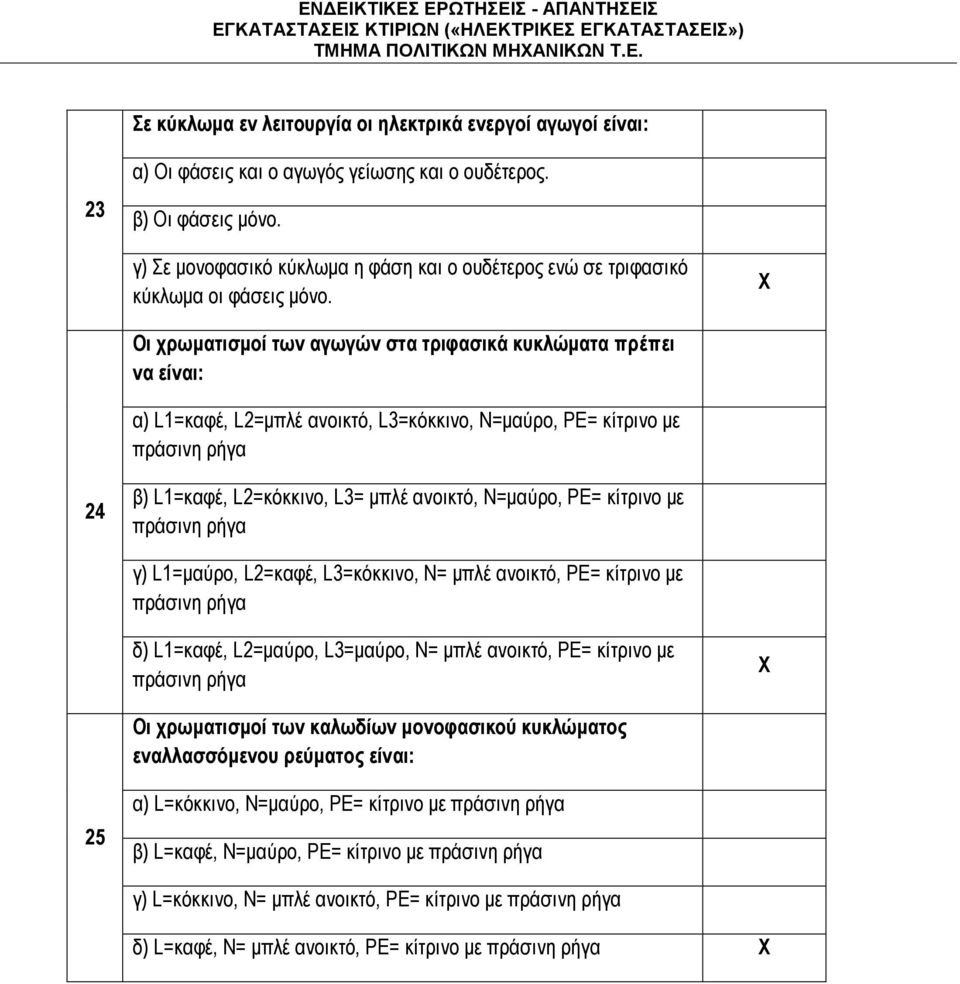

8 ΤΜΗΜΑ ΠΟΛΙΤΙΚΩΝ ΜΗΑΝΙΚΩΝ Τ.Ε. Σε κύκλωμα εν λειτουργία οι ηλεκτρικά ενεργοί αγωγοί είναι: 23 α) Οι φάσεις και ο αγωγός γείωσης και ο ουδέτερος. β) Οι φάσεις μόνο. γ) Σε μονοφασικό κύκλωμα η φάση και ο ουδέτερος ενώ σε τριφασικό κύκλωμα οι φάσεις μόνο. Οι χρωματισμοί των αγωγών στα τριφασικά κυκλώματα πρέπει να είναι: α) L1=καφέ, L2=μπλέ ανοικτό, L3=κόκκινο, Ν=μαύρο, PΕ= κίτρινο με πράσινη ρήγα 24 β) L1=καφέ, L2=κόκκινο, L3= μπλέ ανοικτό, Ν=μαύρο, PΕ= κίτρινο με πράσινη ρήγα γ) L1=μαύρο, L2=καφέ, L3=κόκκινο, Ν= μπλέ ανοικτό, PΕ= κίτρινο με πράσινη ρήγα δ) L1=καφέ, L2=μαύρο, L3=μαύρο, Ν= μπλέ ανοικτό, PΕ= κίτρινο με πράσινη ρήγα Οι χρωματισμοί των καλωδίων μονοφασικού κυκλώματος εναλλασσόμενου ρεύματος είναι: 25 α) L=κόκκινο, Ν=μαύρο, PΕ= κίτρινο με πράσινη ρήγα β) L=καφέ, Ν=μαύρο, PΕ= κίτρινο με πράσινη ρήγα γ) L=κόκκινο, Ν= μπλέ ανοικτό, PΕ= κίτρινο με πράσινη ρήγα δ) L=καφέ, Ν= μπλέ ανοικτό, PΕ= κίτρινο με πράσινη ρήγα

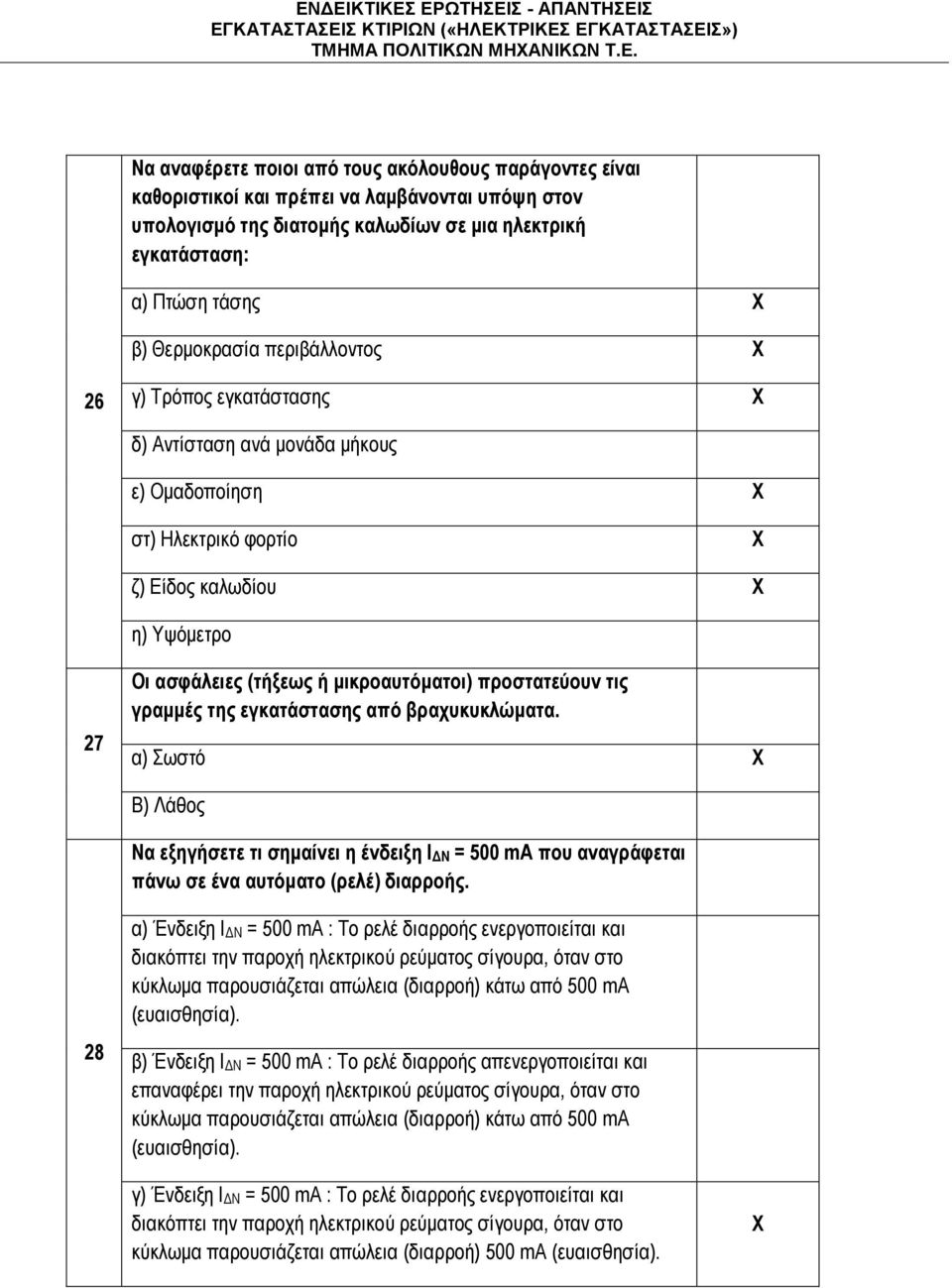

9 ΤΜΗΜΑ ΠΟΛΙΤΙΚΩΝ ΜΗΑΝΙΚΩΝ Τ.Ε. Να αναφέρετε ποιοι από τους ακόλουθους παράγοντες είναι καθοριστικοί και πρέπει να λαμβάνονται υπόψη στον υπολογισμό της διατομής καλωδίων σε μια ηλεκτρική εγκατάσταση: α) Πτώση τάσης β) Θερμοκρασία περιβάλλοντος 26 γ) Τρόπος εγκατάστασης δ) Αντίσταση ανά μονάδα μήκους ε) Ομαδοποίηση στ) Ηλεκτρικό φορτίο ζ) Είδος καλωδίου η) Υψόμετρο 27 Οι ασφάλειες (τήξεως ή μικροαυτόματοι) προστατεύουν τις γραμμές της εγκατάστασης από βραχυκυκλώματα. α) Σωστό Β) Λάθος Να εξηγήσετε τι σημαίνει η ένδειξη ΙΔΝ = 500 ma που αναγράφεται πάνω σε ένα αυτόματο (ρελέ) διαρροής. 28 α) Ένδειξη ΙΔΝ = 500 ma : Το ρελέ διαρροής ενεργοποιείται και διακόπτει την παροχή ηλεκτρικού ρεύματος σίγουρα, όταν στο κύκλωμα παρουσιάζεται απώλεια (διαρροή) κάτω από 500 ma (ευαισθησία). β) Ένδειξη ΙΔΝ = 500 ma : Το ρελέ διαρροής απενεργοποιείται και επαναφέρει την παροχή ηλεκτρικού ρεύματος σίγουρα, όταν στο κύκλωμα παρουσιάζεται απώλεια (διαρροή) κάτω από 500 ma (ευαισθησία). γ) Ένδειξη ΙΔΝ = 500 ma : Το ρελέ διαρροής ενεργοποιείται και διακόπτει την παροχή ηλεκτρικού ρεύματος σίγουρα, όταν στο κύκλωμα παρουσιάζεται απώλεια (διαρροή) 500 ma (ευαισθησία).

10 ΤΜΗΜΑ ΠΟΛΙΤΙΚΩΝ ΜΗΑΝΙΚΩΝ Τ.Ε. Κατά την κατασκευή μιας Ε.Η.Ε. δίνουμε προτεραιότητα στην: α) Οικονομία 29 β) Ταχύτητα επισκευής γ) Επιθυμία πελάτη δ) Ασφάλεια Τα παρακάτω σχήματα παρουσιάζουν το πολυγραμμικό και το μονογραμμικό σχέδιο ενός κυκλώματος το οποίο περιλαμβάνει ένα απλό φωτιστικό σώμα, ελέγχεται από έναν απλό διακόπτη και διαθέτει προστασία γείωσης. 30 α) Σωστό Β) Λάθος

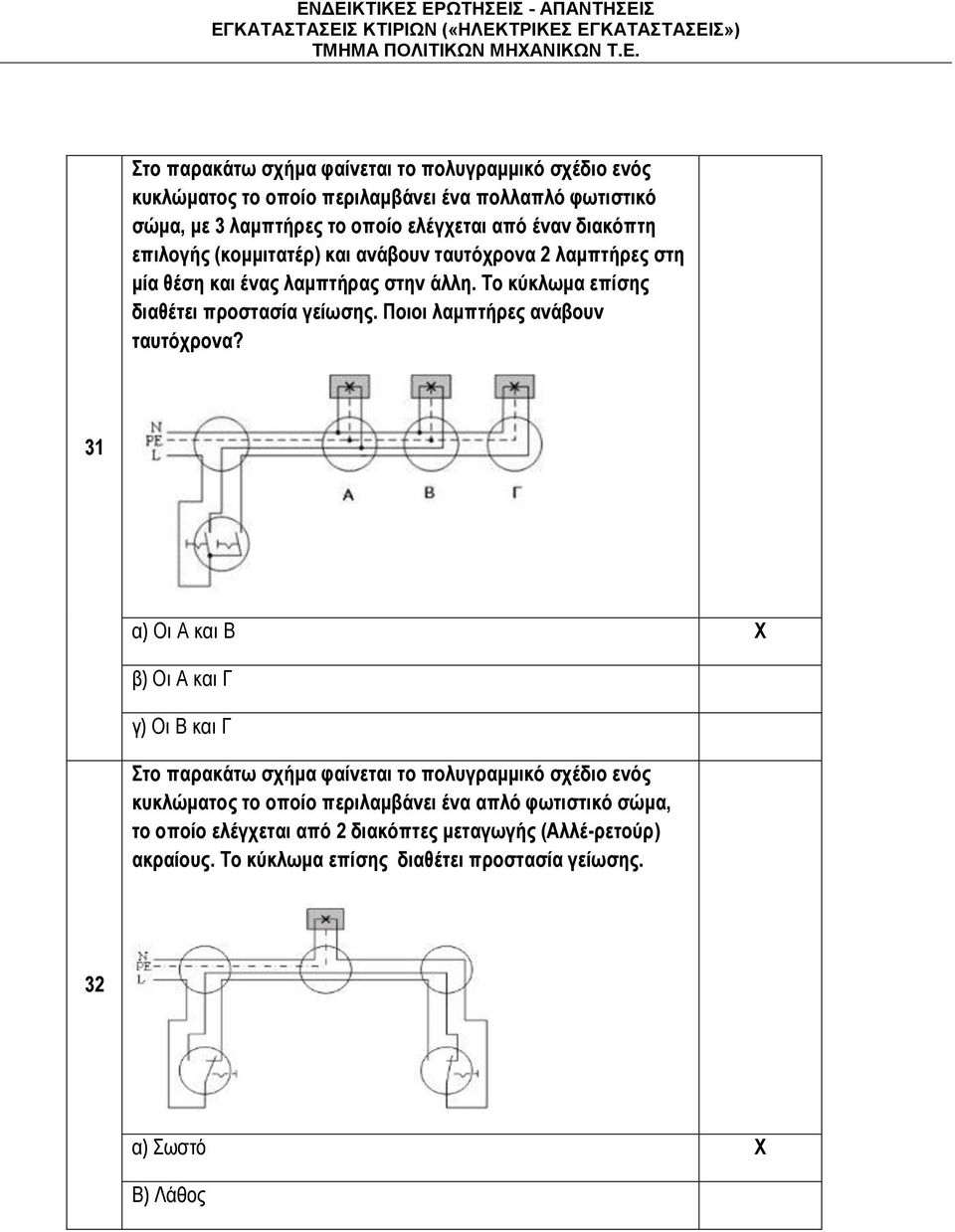

11 ΤΜΗΜΑ ΠΟΛΙΤΙΚΩΝ ΜΗΑΝΙΚΩΝ Τ.Ε. Στο παρακάτω σχήμα φαίνεται το πολυγραμμικό σχέδιο ενός κυκλώματος το οποίο περιλαμβάνει ένα πολλαπλό φωτιστικό σώμα, με 3 λαμπτήρες το οποίο ελέγχεται από έναν διακόπτη επιλογής (κομμιτατέρ) και ανάβουν ταυτόχρονα 2 λαμπτήρες στη μία θέση και ένας λαμπτήρας στην άλλη. Το κύκλωμα επίσης διαθέτει προστασία γείωσης. Ποιοι λαμπτήρες ανάβουν ταυτόχρονα? 31 α) Οι Α και Β β) Οι Α και Γ γ) Οι Β και Γ Στο παρακάτω σχήμα φαίνεται το πολυγραμμικό σχέδιο ενός κυκλώματος το οποίο περιλαμβάνει ένα απλό φωτιστικό σώμα, το οποίο ελέγχεται από 2 διακόπτες μεταγωγής (Αλλέ-ρετούρ) ακραίους. Το κύκλωμα επίσης διαθέτει προστασία γείωσης. 32 α) Σωστό Β) Λάθος

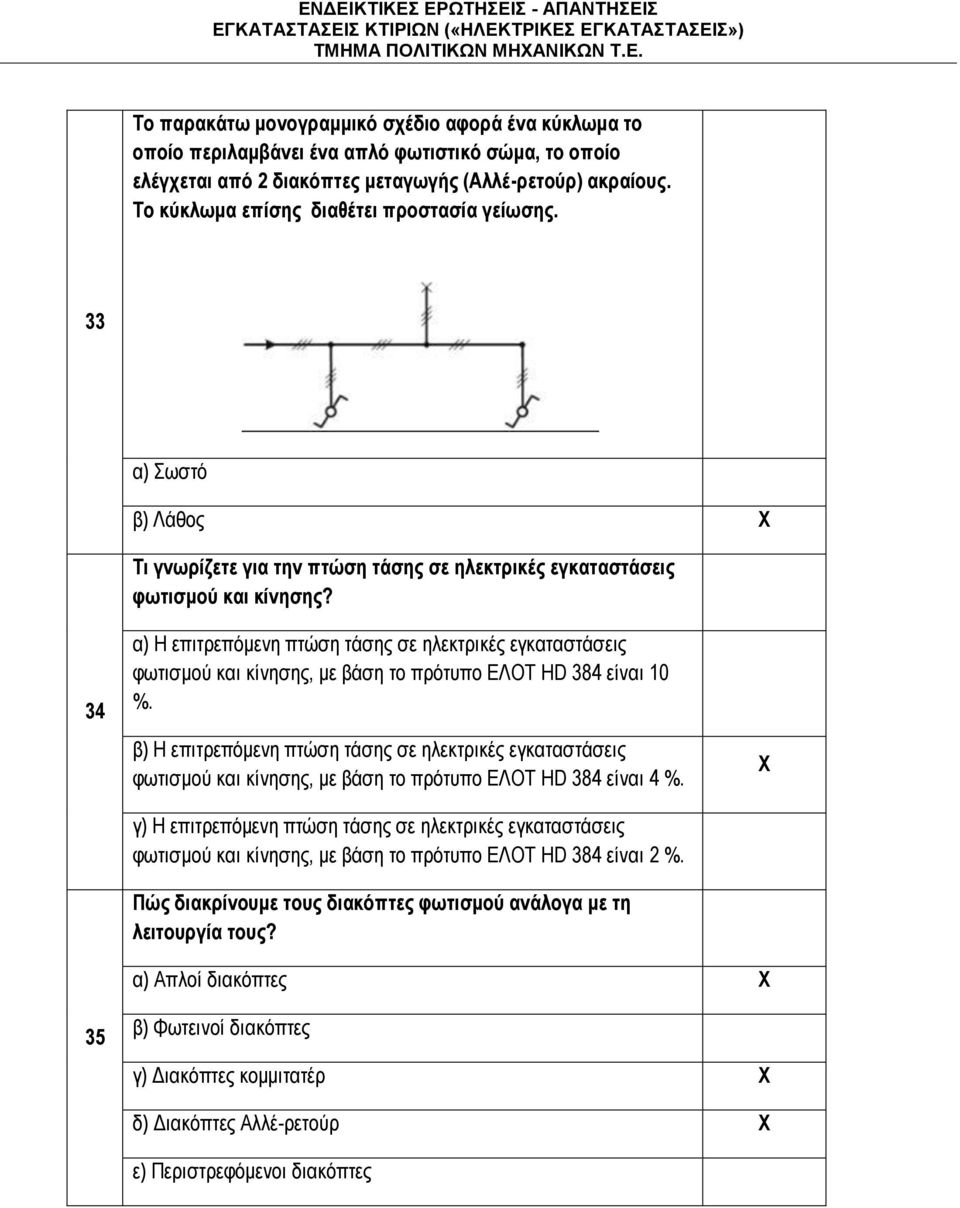

12 ΤΜΗΜΑ ΠΟΛΙΤΙΚΩΝ ΜΗΑΝΙΚΩΝ Τ.Ε. Το παρακάτω μονογραμμικό σχέδιο αφορά ένα κύκλωμα το οποίο περιλαμβάνει ένα απλό φωτιστικό σώμα, το οποίο ελέγχεται από 2 διακόπτες μεταγωγής (Αλλέ-ρετούρ) ακραίους. Το κύκλωμα επίσης διαθέτει προστασία γείωσης. 33 α) Σωστό β) Λάθος Τι γνωρίζετε για την πτώση τάσης σε ηλεκτρικές εγκαταστάσεις φωτισμού και κίνησης? 34 α) Η επιτρεπόμενη πτώση τάσης σε ηλεκτρικές εγκαταστάσεις φωτισμού και κίνησης, με βάση το πρότυπο ΕΛΟΤ HD 384 είναι 10 %. β) Η επιτρεπόμενη πτώση τάσης σε ηλεκτρικές εγκαταστάσεις φωτισμού και κίνησης, με βάση το πρότυπο ΕΛΟΤ HD 384 είναι 4 %. γ) Η επιτρεπόμενη πτώση τάσης σε ηλεκτρικές εγκαταστάσεις φωτισμού και κίνησης, με βάση το πρότυπο ΕΛΟΤ HD 384 είναι 2 %. Πώς διακρίνουμε τους διακόπτες φωτισμού ανάλογα με τη λειτουργία τους? α) Απλοί διακόπτες 35 β) Φωτεινοί διακόπτες γ) Διακόπτες κομμιτατέρ δ) Διακόπτες Αλλέ-ρετούρ ε) Περιστρεφόμενοι διακόπτες

13 ΤΜΗΜΑ ΠΟΛΙΤΙΚΩΝ ΜΗΑΝΙΚΩΝ Τ.Ε Ποια είναι η χρησιμότητα των σωλήνων στις ηλεκτρικές εγκαταστάσεις? α) Οι σωλήνες χρησιμοποιούνται για την τοποθέτηση των αγωγών και καλωδίων εξασφαλίζοντας καλύτερη προστασία στην εγκατάσταση έναντι μηχανικών καταπονήσεων, υγρασίας κ.τ.λ. β) Οι σωλήνες χρησιμοποιούνται για την τοποθέτηση των αγωγών και καλωδίων εξασφαλίζοντας τη μόνωση της εγκατάστασης. γ) Οι σωλήνες χρησιμοποιούνται για την τοποθέτηση των αγωγών και καλωδίων εξασφαλίζοντας καλύτερη προστασία στην εγκατάσταση έναντι ηλεκτρικών μαγνητικών καταπονήσεων, υγρασίας κ.τ.λ. Ποιος ο ρόλος του ηλεκτρικού πίνακα στις Ε.Η.Ε.? α) Ο ηλεκτρικός πίνακας χαρακτηρίζεται ως «η καρδιά» μιάς ηλεκτρικής εγκατάστασης. Στον ηλεκτρικό πίνακα καταλήγει το καλώδιο τροφοδότησης της Ε.Η.Ε. και από εκεί ξεκινούν όλες οι γραμμές για τη λειτουργία των ηλεκτρικών συσκευών και των φωτιστικών σημείων. β) Ο ηλεκτρικός πίνακας χαρακτηρίζεται ως «η καρδιά» μιας ηλεκτρικής εγκατάστασης. Στον ηλεκτρικό πίνακα ξεκινάει το καλώδιο τροφοδότησης της Ε.Η.Ε. και καταλήγει σε υποπίνακα ή υποπίνακες και από εκεί ξεκινούν όλες οι γραμμές για τη λειτουργία των ηλεκτρικών συσκευών και των φωτιστικών σημείων.

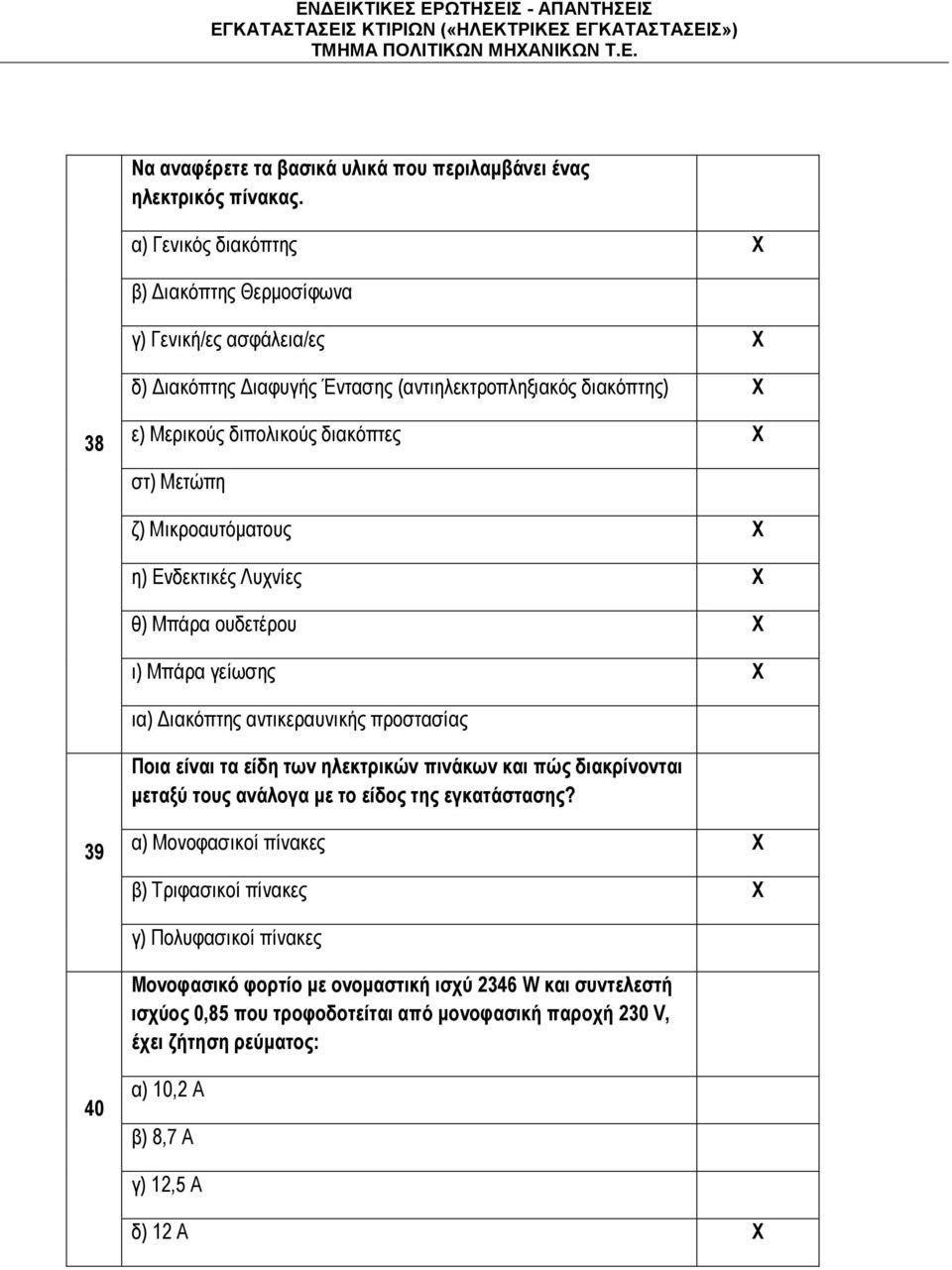

14 ΤΜΗΜΑ ΠΟΛΙΤΙΚΩΝ ΜΗΑΝΙΚΩΝ Τ.Ε. Να αναφέρετε τα βασικά υλικά που περιλαμβάνει ένας ηλεκτρικός πίνακας. α) Γενικός διακόπτης β) Διακόπτης Θερμοσίφωνα γ) Γενική/ες ασφάλεια/ες δ) Διακόπτης Διαφυγής Έντασης (αντιηλεκτροπληξιακός διακόπτης) 38 ε) Μερικούς διπολικούς διακόπτες στ) Μετώπη ζ) Μικροαυτόματους η) Ενδεκτικές Λυχνίες θ) Μπάρα ουδετέρου ι) Μπάρα γείωσης ια) Διακόπτης αντικεραυνικής προστασίας Ποια είναι τα είδη των ηλεκτρικών πινάκων και πώς διακρίνονται μεταξύ τους ανάλογα με το είδος της εγκατάστασης? 39 α) Μονοφασικοί πίνακες β) Τριφασικοί πίνακες γ) Πολυφασικοί πίνακες Μονοφασικό φορτίο με ονομαστική ισχύ 2346 W και συντελεστή ισχύος 0,85 που τροφοδοτείται από μονοφασική παροχή 230 V, έχει ζήτηση ρεύματος: 40 α) 10,2 Α β) 8,7 Α γ) 12,5 Α δ) 12 Α

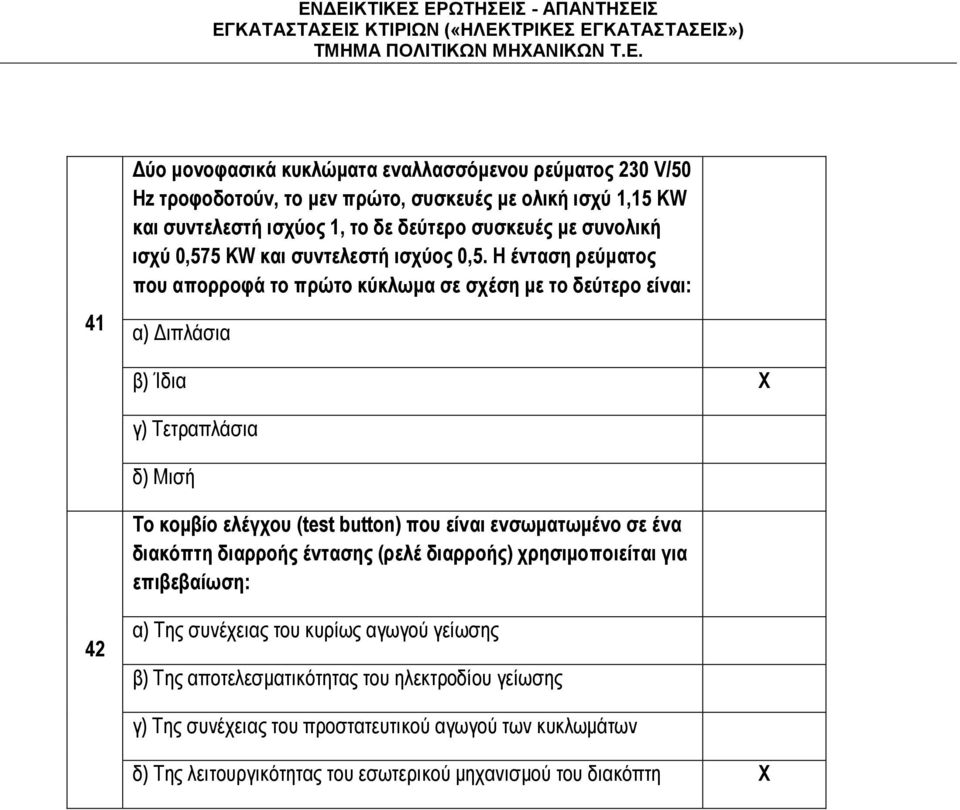

15 ΤΜΗΜΑ ΠΟΛΙΤΙΚΩΝ ΜΗΑΝΙΚΩΝ Τ.Ε. 41 Δύο μονοφασικά κυκλώματα εναλλασσόμενου ρεύματος 230 V/50 Hz τροφοδοτούν, το μεν πρώτο, συσκευές με ολική ισχύ 1,15 KW και συντελεστή ισχύος 1, το δε δεύτερο συσκευές με συνολική ισχύ 0,575 KW και συντελεστή ισχύος 0,5. Η ένταση ρεύματος που απορροφά το πρώτο κύκλωμα σε σχέση με το δεύτερο είναι: α) Διπλάσια β) Ίδια γ) Τετραπλάσια δ) Μισή Το κομβίο ελέγχου (test button) που είναι ενσωματωμένο σε ένα διακόπτη διαρροής έντασης (ρελέ διαρροής) χρησιμοποιείται για επιβεβαίωση: 42 α) Της συνέχειας του κυρίως αγωγού γείωσης β) Της αποτελεσματικότητας του ηλεκτροδίου γείωσης γ) Της συνέχειας του προστατευτικού αγωγού των κυκλωμάτων δ) Της λειτουργικότητας του εσωτερικού μηχανισμού του διακόπτη

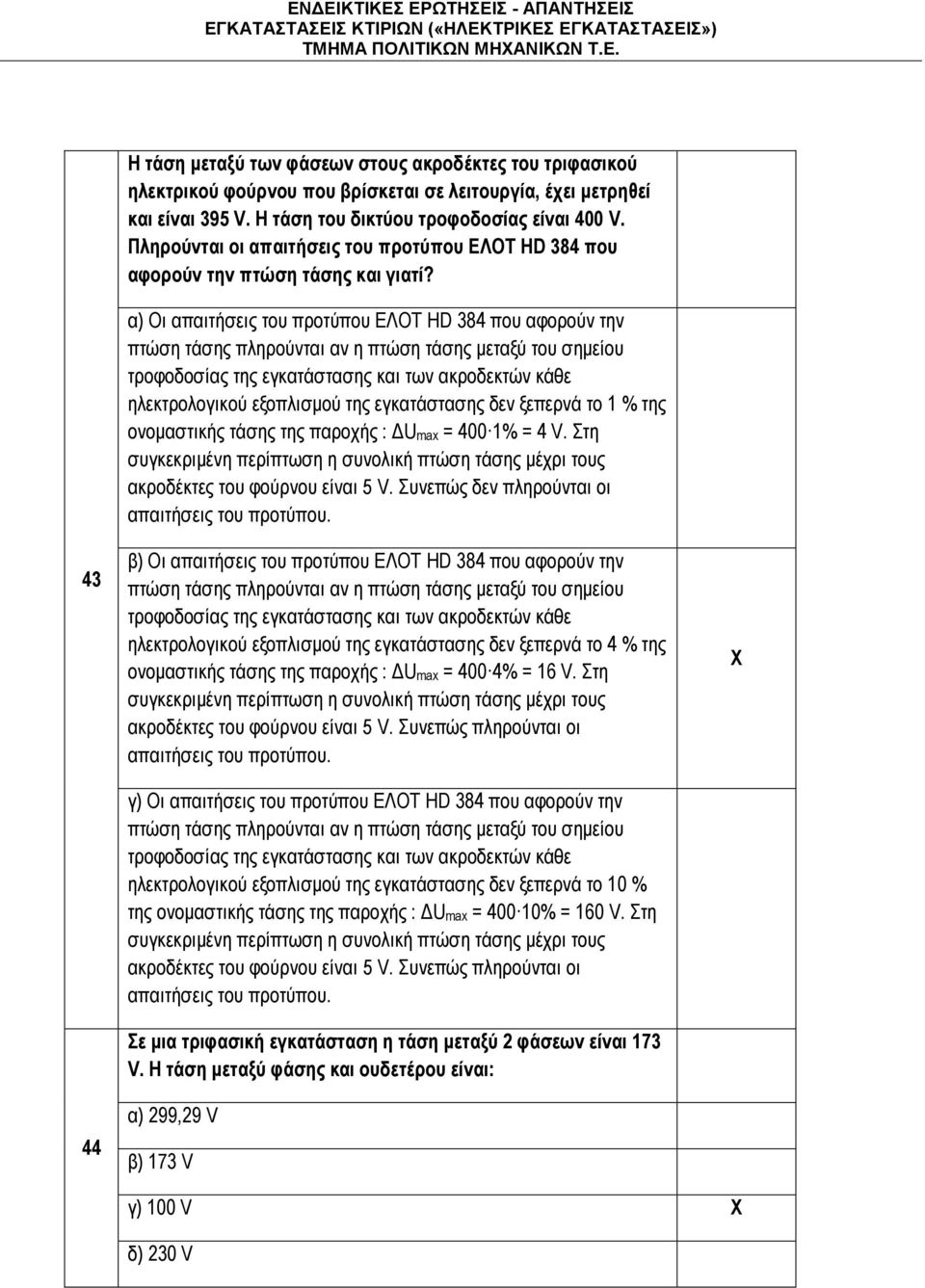

16 ΤΜΗΜΑ ΠΟΛΙΤΙΚΩΝ ΜΗΑΝΙΚΩΝ Τ.Ε Η τάση μεταξύ των φάσεων στους ακροδέκτες του τριφασικού ηλεκτρικού φούρνου που βρίσκεται σε λειτουργία, έχει μετρηθεί και είναι 395 V. Η τάση του δικτύου τροφοδοσίας είναι 400 V. Πληρούνται οι απαιτήσεις του προτύπου ΕΛΟΤ HD 384 που αφορούν την πτώση τάσης και γιατί? α) Οι απαιτήσεις του προτύπου ΕΛΟΤ HD 384 που αφορούν την πτώση τάσης πληρούνται αν η πτώση τάσης μεταξύ του σημείου τροφοδοσίας της εγκατάστασης και των ακροδεκτών κάθε ηλεκτρολογικού εξοπλισμού της εγκατάστασης δεν ξεπερνά το 1 % της ονομαστικής τάσης της παροχής : ΔUmax = 400 1% = 4 V. Στη συγκεκριμένη περίπτωση η συνολική πτώση τάσης μέχρι τους ακροδέκτες του φούρνου είναι 5 V. Συνεπώς δεν πληρούνται οι απαιτήσεις του προτύπου. β) Οι απαιτήσεις του προτύπου ΕΛΟΤ HD 384 που αφορούν την πτώση τάσης πληρούνται αν η πτώση τάσης μεταξύ του σημείου τροφοδοσίας της εγκατάστασης και των ακροδεκτών κάθε ηλεκτρολογικού εξοπλισμού της εγκατάστασης δεν ξεπερνά το 4 % της ονομαστικής τάσης της παροχής : ΔUmax = 400 4% = 16 V. Στη συγκεκριμένη περίπτωση η συνολική πτώση τάσης μέχρι τους ακροδέκτες του φούρνου είναι 5 V. Συνεπώς πληρούνται οι απαιτήσεις του προτύπου. γ) Οι απαιτήσεις του προτύπου ΕΛΟΤ HD 384 που αφορούν την πτώση τάσης πληρούνται αν η πτώση τάσης μεταξύ του σημείου τροφοδοσίας της εγκατάστασης και των ακροδεκτών κάθε ηλεκτρολογικού εξοπλισμού της εγκατάστασης δεν ξεπερνά το 10 % της ονομαστικής τάσης της παροχής : ΔUmax = % = 160 V. Στη συγκεκριμένη περίπτωση η συνολική πτώση τάσης μέχρι τους ακροδέκτες του φούρνου είναι 5 V. Συνεπώς πληρούνται οι απαιτήσεις του προτύπου. Σε μια τριφασική εγκατάσταση η τάση μεταξύ 2 φάσεων είναι 173 V. Η τάση μεταξύ φάσης και ουδετέρου είναι: α) 299,29 V β) 173 V γ) 100 V X δ) 230 V

17 ΤΜΗΜΑ ΠΟΛΙΤΙΚΩΝ ΜΗΑΝΙΚΩΝ Τ.Ε. Αναφέρετε τη μέγιστη ηλεκτρική τάση για ασφάλεια εγκαταστάσεων. 45 α) 50 V β) 150 V γ) 250 V Ποιοι από τους ακόλουθους είναι βασικοί κίνδυνοι χρήσης ηλεκτρικού ρεύματος? 46 α) Ηλεκτροπληξία με αναπηρία ως θάνατο εργαζομένου β) Πυρκαγιά από βραχυκύκλωμα ή υπερφόρτωση γ) Απώλεια μνήμης λόγο ηλεκτρομαγνητικών πεδίων δ) Έκρηξη από δημιουργία σπινθήρα σε εκρηκτική ατμόσφαιρα Η μέγιστη επιτρεπόμενη τιμή της τάσης του δικτύου της Δ.Ε.Η. είναι: α) 325 V 47 β) 253 V X γ) 230 V δ) 207 V ε) 110 V Δύο συσκευές διαρρέονται από το ίδιο ρεύμα, ενώ έχουν διαφορετικές αντιστάσεις. Ποια συσκευή παρουσιάζει μεγαλύτερη διαφορά δυναμικού στα άκρα της? Αυτή που έχει μεγαλύτερη ή αυτή με τη μικρότερη αντίσταση? 48 α) Από το νόμο του Ohm αυτό που έχει μεγαλύτερη αντίσταση παρουσιάζει τη μικρότερη πτώση τάσης, αφού το ρεύμα παραμένει το ίδιο. VR = IR R β) Από το νόμο του Ohm αυτό που έχει μεγαλύτερη αντίσταση παρουσιάζει τη μεγαλύτερη πτώση τάσης, αφού το ρεύμα παραμένει το ίδιο. VR = IR R

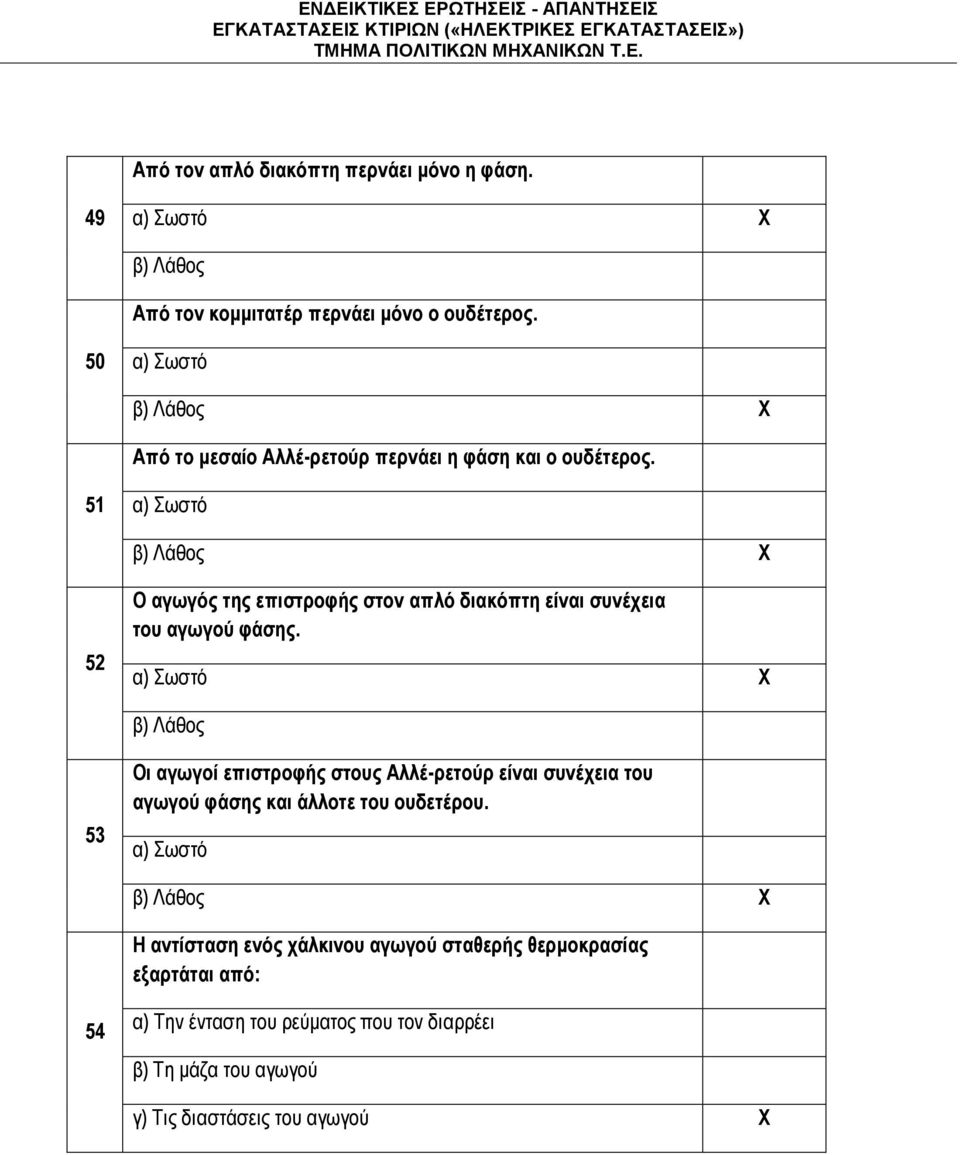

18 ΤΜΗΜΑ ΠΟΛΙΤΙΚΩΝ ΜΗΑΝΙΚΩΝ Τ.Ε. Από τον απλό διακόπτη περνάει μόνο η φάση. 49 α) Σωστό β) Λάθος Από τον κομμιτατέρ περνάει μόνο ο ουδέτερος. 50 α) Σωστό β) Λάθος Από το μεσαίο Αλλέ-ρετούρ περνάει η φάση και ο ουδέτερος. 51 α) Σωστό β) Λάθος 52 Ο αγωγός της επιστροφής στον απλό διακόπτη είναι συνέχεια του αγωγού φάσης. α) Σωστό β) Λάθος 53 Οι αγωγοί επιστροφής στους Αλλέ-ρετούρ είναι συνέχεια του αγωγού φάσης και άλλοτε του ουδετέρου. α) Σωστό β) Λάθος Η αντίσταση ενός χάλκινου αγωγού σταθερής θερμοκρασίας εξαρτάται από: 54 α) Την ένταση του ρεύματος που τον διαρρέει β) Τη μάζα του αγωγού γ) Τις διαστάσεις του αγωγού

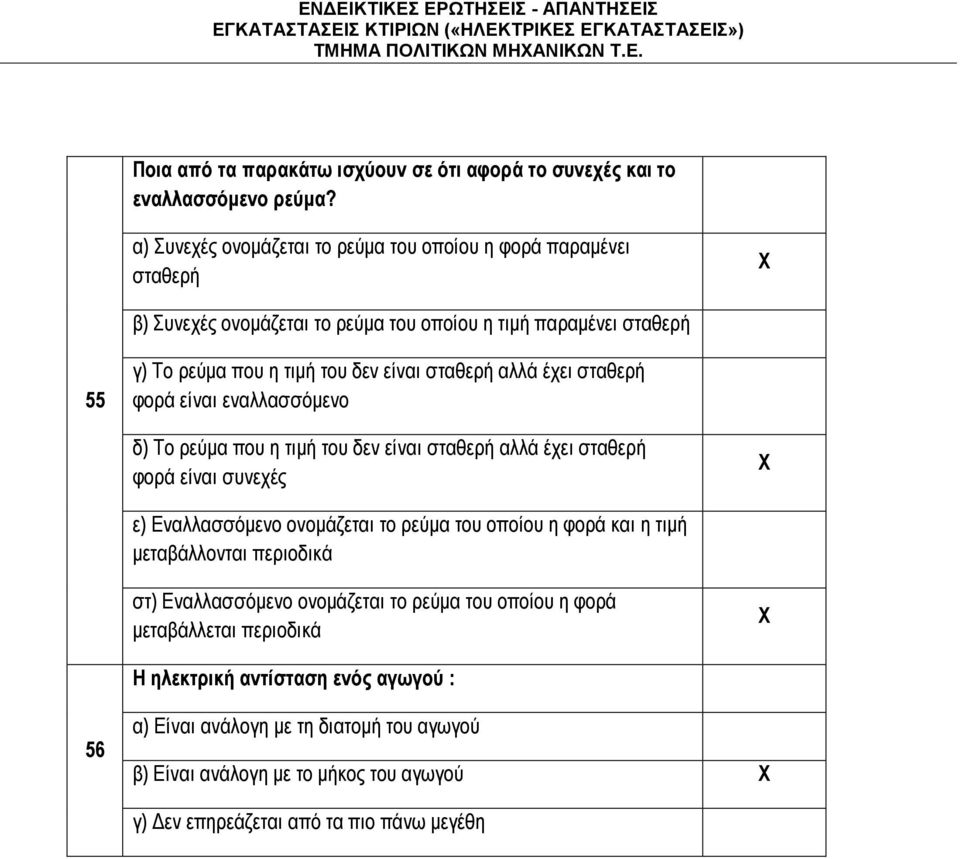

19 ΤΜΗΜΑ ΠΟΛΙΤΙΚΩΝ ΜΗΑΝΙΚΩΝ Τ.Ε. Ποια από τα παρακάτω ισχύουν σε ότι αφορά το συνεχές και το εναλλασσόμενο ρεύμα? α) Συνεχές ονομάζεται το ρεύμα του οποίου η φορά παραμένει σταθερή β) Συνεχές ονομάζεται το ρεύμα του οποίου η τιμή παραμένει σταθερή 55 γ) Το ρεύμα που η τιμή του δεν είναι σταθερή αλλά έχει σταθερή φορά είναι εναλλασσόμενο δ) Το ρεύμα που η τιμή του δεν είναι σταθερή αλλά έχει σταθερή φορά είναι συνεχές ε) Εναλλασσόμενο ονομάζεται το ρεύμα του οποίου η φορά και η τιμή μεταβάλλονται περιοδικά στ) Εναλλασσόμενο ονομάζεται το ρεύμα του οποίου η φορά μεταβάλλεται περιοδικά Η ηλεκτρική αντίσταση ενός αγωγού : 56 α) Είναι ανάλογη με τη διατομή του αγωγού β) Είναι ανάλογη με το μήκος του αγωγού γ) Δεν επηρεάζεται από τα πιο πάνω μεγέθη

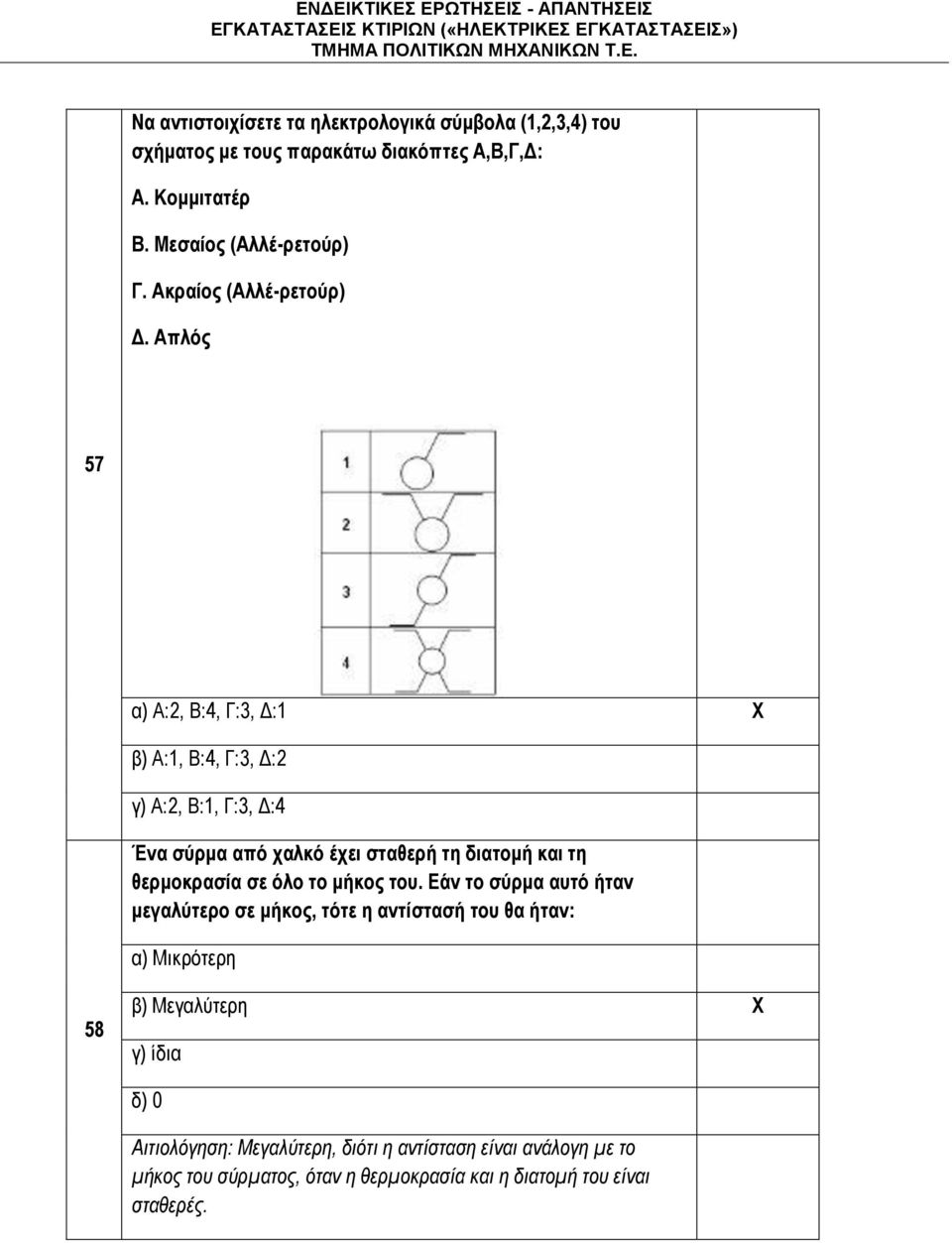

20 ΤΜΗΜΑ ΠΟΛΙΤΙΚΩΝ ΜΗΑΝΙΚΩΝ Τ.Ε. Να αντιστοιχίσετε τα ηλεκτρολογικά σύμβολα (1,2,3,4) του σχήματος με τους παρακάτω διακόπτες Α,Β,Γ,Δ: Α. Κομμιτατέρ Β. Μεσαίος (Αλλέ-ρετούρ) Γ. Ακραίος (Αλλέ-ρετούρ) Δ. Απλός 57 α) Α:2, Β:4, Γ:3, Δ:1 β) Α:1, Β:4, Γ:3, Δ:2 γ) Α:2, Β:1, Γ:3, Δ:4 Ένα σύρμα από χαλκό έχει σταθερή τη διατομή και τη θερμοκρασία σε όλο το μήκος του. Εάν το σύρμα αυτό ήταν μεγαλύτερο σε μήκος, τότε η αντίστασή του θα ήταν: α) Μικρότερη 58 β) Μεγαλύτερη γ) ίδια δ) 0 Αιτιολόγηση: Μεγαλύτερη, διότι η αντίσταση είναι ανάλογη με το μήκος του σύρματος, όταν η θερμοκρασία και η διατομή του είναι σταθερές.

21 ΤΜΗΜΑ ΠΟΛΙΤΙΚΩΝ ΜΗΑΝΙΚΩΝ Τ.Ε. Αν κόψουμε ένα μεταλλικό σύρμα στη μέση πόση θα είναι η αντίσταση του κάθε κομματιού που θα προκύψει σε σχέση με την αντίσταση του αρχικού σύρματος? 59 α) Διπλάσια η αντίσταση σε σχέση με την αρχική β) Παραμένει η ίδια τιμή αντίστασης γ) Υποδιπλάσια η αντίσταση σε σχέση με την αρχική Δύο αγωγοί (Α) και (Β) είναι κατασκευασμένοι από το ίδιο υλικό, έχουν ίδιο μήκος και οι αντιστάσεις τους είναι RA και RB. Ο αγωγός (Α) έχει διπλάσια διατομή από τον αγωγό (Β). Να συγκριθούν οι αντιστάσεις RA και RB. 60 α) RA = RB β) RA = 2RB γ) RA =RB / 2 δ) Δεν μπορούμε να γνωρίζουμε με αυτά τα δεδομένα Ηλεκτροπληξία μπορεί να προκληθεί μέσω έμμεσης και άμεσης επαφής. Ποια από τις παρακάτω περιγραφές καθορίζει τη διαφορά μεταξύ των συνθηκών που προκαλείται ηλεκτροπληξία? 61 α) Άμεση επαφή είναι το άγγιγμα σε μεταλλικό μέρος, που έγινε ρευματοφόρο μετά από βλάβη, ενώ έμμεση επαφή είναι το άγγιγμα σε ρευματοφόρα μέρη Β) Άμεση επαφή είναι το άγγιγμα σε ρευματοφόρα μέρη, ενώ έμμεση επαφή είναι το άγγιγμα σε μεταλλικό μέρος, που έγινε ρευματοφόρο μετά από βλάβη γ) Καμία από τις παραπάνω

22 ΤΜΗΜΑ ΠΟΛΙΤΙΚΩΝ ΜΗΑΝΙΚΩΝ Τ.Ε. 62 Μέθοδοι που εφαρμόζονται σε ειδικές περιπτώσεις και αποκλείουν την εμφάνιση επικίνδυνων τάσεων επαφής? α) ρησιμοποίηση συσκευών με διπλή μόνωση Β) Μόνιμη εγκατάσταση συσκευών σε μονωμένο δάπεδο γ) Άμεση γείωση δ) Προστασία με διακόπτες διαφυγής έντασης (ρελέ διαρροής), σε συνδυασμό με την άμεση γείωση ε) Όλα τα παραπάνω 63 Μέθοδοι που εφαρμόζονται συνήθως και εξασφαλίζουν τη διακοπή της τάσης τροφοδότησης μετά την εμφάνιση σφάλματος ώστε να μην εμφανίζονται επικίνδυνες τάσεις επαφής? α) ρησιμοποίηση συσκευών με διπλή μόνωση Β) Μόνιμη εγκατάσταση συσκευών σε μονωμένο δάπεδο γ) Άμεση γείωση δ) Προστασία με διακόπτες διαφυγής έντασης (ρελέ διαρροής), σε συνδυασμό με την άμεση γείωση ε) Όλα τα παραπάνω 64 Η τυποποιημένη τιμή μονοφασικής / τριφασικής χαμηλής τάσης για την τροφοδότηση των ηλεκτρικών εγκαταστάσεων στην Ελλάδα είναι : α) 127/220V β) 220/380V γ) 230/400V δ) 380/660V

23 ΤΜΗΜΑ ΠΟΛΙΤΙΚΩΝ ΜΗΑΝΙΚΩΝ Τ.Ε. 65 Ένα μονοπολικό καλώδιο έχει : α) ένα αγωγό β) δύο αγωγούς γ) τρεις αγωγούς δ) τέσσερις αγωγούς 66 Εάν υπερβούμε τη μέγιστη επιτρεπόμενη ένταση ρεύματος σε έναν αγωγό μπορεί να : α) φθείρεται η μόνωσή του β) δημιουργηθεί βραχυκύκλωμα γ) προκληθεί πυρκαγιά δ) όλα τα παραπάνω 67 Ποιες από τις παρακάτω διατομές καλωδίων δεν είναι τυποποιημένες : α) 6 mm 2 β) 10 mm 2 γ) 14 mm 2 δ) 16 mm 2 68 Στους διαδρόμους χρησιμοποιούμε διακόπτες κομμιτατέρ : α) Σωστό β) Λάθος 69 Στα πολύφωτα χρησιμοποιούμε διακόπτες κομμιτατέρ : α) Σωστό β) Λάθος

24 ΤΜΗΜΑ ΠΟΛΙΤΙΚΩΝ ΜΗΑΝΙΚΩΝ Τ.Ε. 70 Με βάση το πρότυπο ELOT HD 384, χαμηλή τάση σε εναλλασσόμενο ρεύμα είναι : α) Κάτω από 250V β) Κάτω από 1000V αλλά πάνω από 50V γ) Πάνω από 50V αλλά κάτω από 500V δ) Πάνω από 250V αλλά κάτω από 1000V 71 Η μέγιστη ισχύς μιας ηλεκτρικής θερμάστρας που μπορεί να συνδεθεί σε ρευματοδότη (πρίζα) 13A, με τάση 230V, είναι: α) 3120W β) 3000W γ) 2990W δ) 2950W 72 Σε μια τριφασική εγκατάσταση η τάση μεταξύ δύο φάσεων, είναι 173V. Η τάση μεταξύ φάσης και ουδετέρου είναι:: α) 299,29V β) 173V γ) 100V δ) 230V
