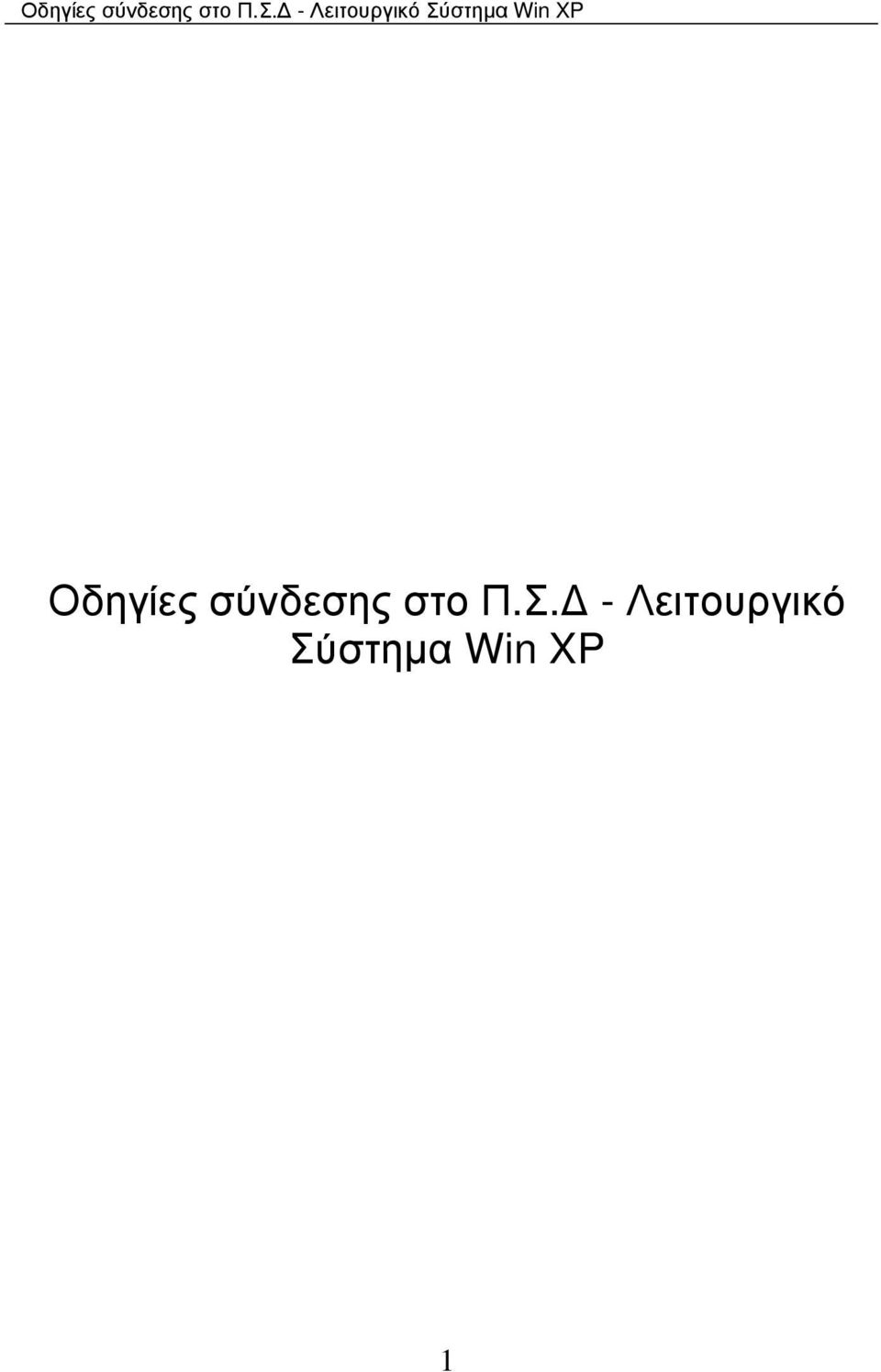

2 Οδηγίες σύνδεσης στο Π.Σ. - Λειτουργικό Σύστηµα Win XP 1

3 2

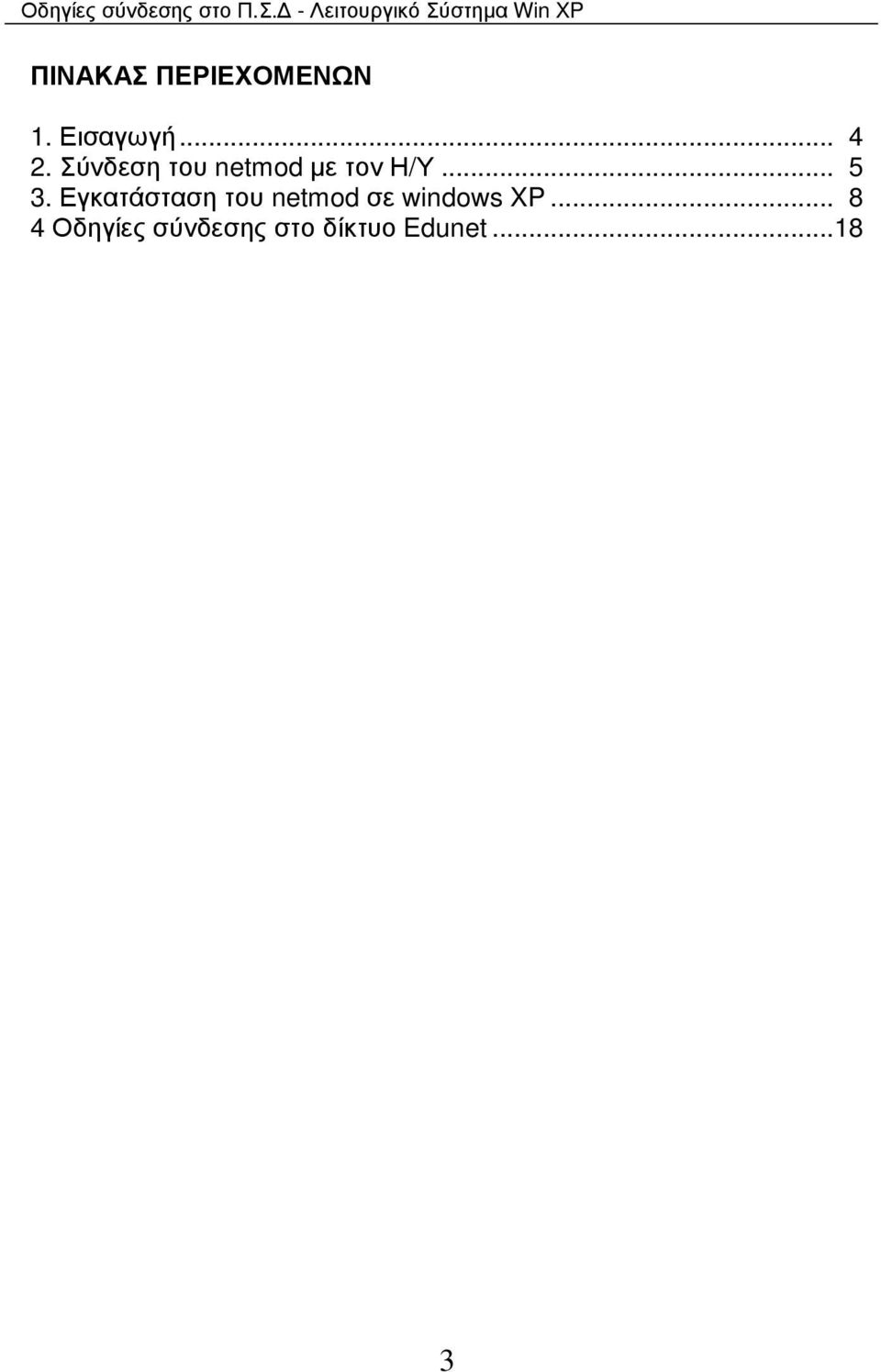

4 ΠΙΝΑΚΑΣ ΠΕΡΙΕΧΟΜΕΝΩΝ 1. Εισαγωγή Σύνδεση του netmod µε τον Η/Υ Εγκατάσταση του netmod σε windows XP Οδηγίες σύνδεσης στο δίκτυο Edunet

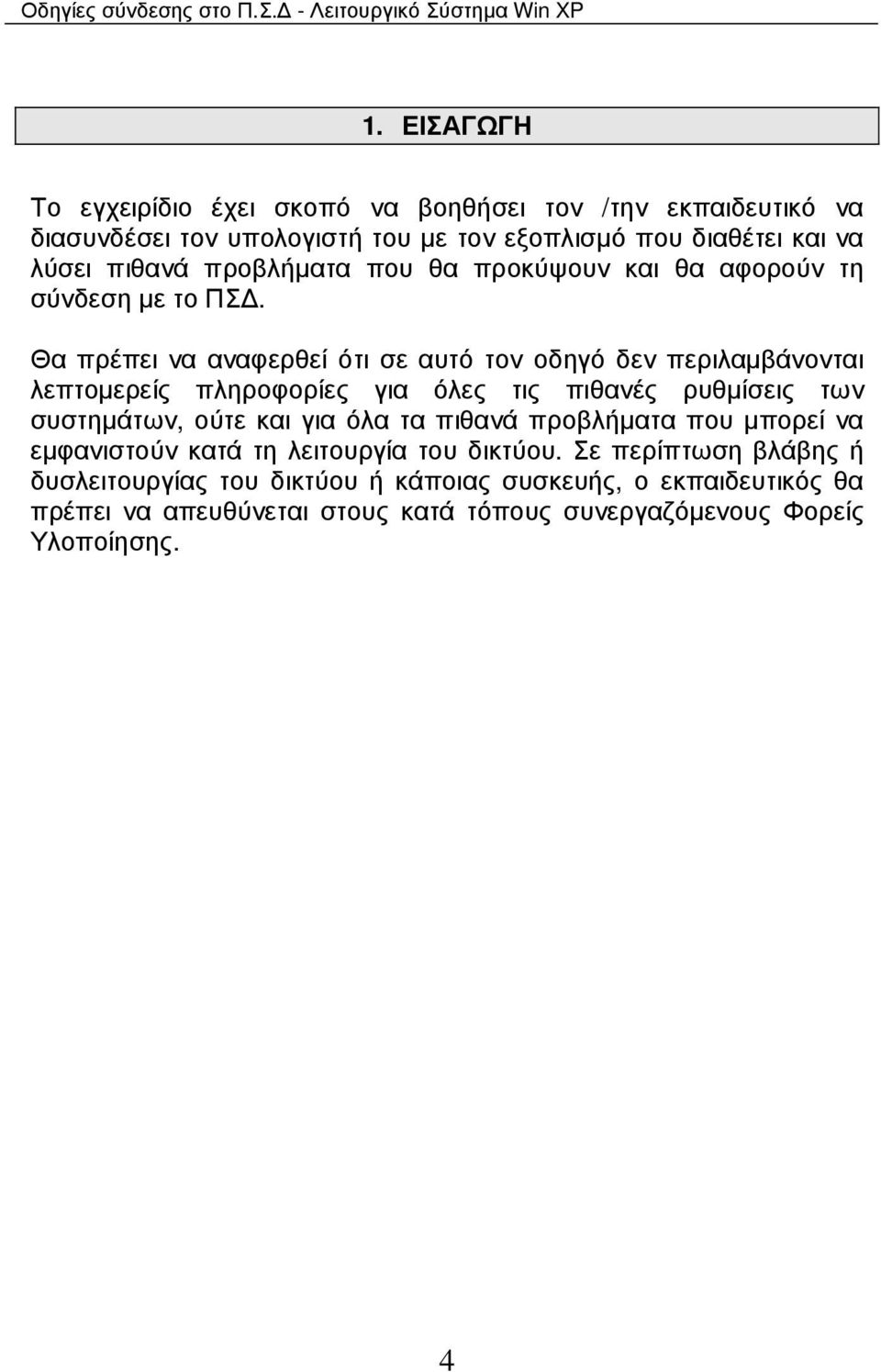

5 1. ΕΙΣΑΓΩΓΗ Το εγχειρίδιο έχει σκοπό να βοηθήσει τον /την εκπαιδευτικό να διασυνδέσει τον υπολογιστή του µε τον εξοπλισµό που διαθέτει και να λύσει πιθανά προβλήµατα που θα προκύψουν και θα αφορούν τη σύνδεση µε το ΠΣ. Θα πρέπει να αναφερθεί ότι σε αυτό τον οδηγό δεν περιλαµβάνονται λεπτοµερείς πληροφορίες για όλες τις πιθανές ρυθµίσεις των συστηµάτων, ούτε και για όλα τα πιθανά προβλήµατα που µπορεί να εµφανιστούν κατά τη λειτουργία του δικτύου. Σε περίπτωση βλάβης ή δυσλειτουργίας του δικτύου ή κάποιας συσκευής, ο εκπαιδευτικός θα πρέπει να απευθύνεται στους κατά τόπους συνεργαζόµενους Φορείς Υλοποίησης. 4

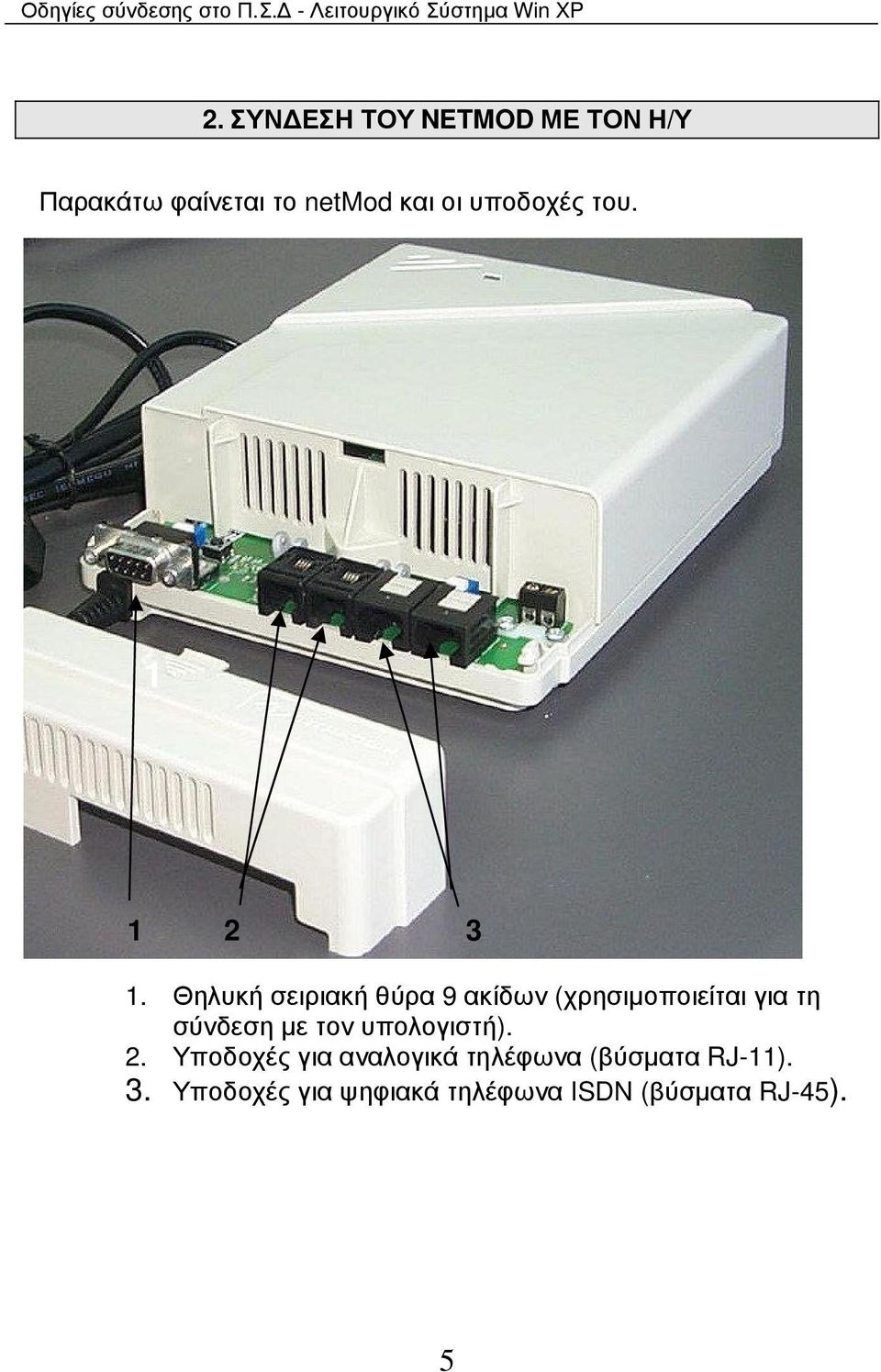

6 2. ΣΥΝ ΕΣΗ ΤΟΥ NETMOD ΜΕ ΤΟΝ Η/Υ Παρακάτω φαίνεται το netmod και οι υποδοχές του Θηλυκή σειριακή θύρα 9 ακίδων (χρησιµοποιείται για τη σύνδεση µε τον υπολογιστή). 2. Υποδοχές για αναλογικά τηλέφωνα (βύσµατα RJ-11). 3. Υποδοχές για ψηφιακά τηλέφωνα ISDN (βύσµατα RJ-45). 5

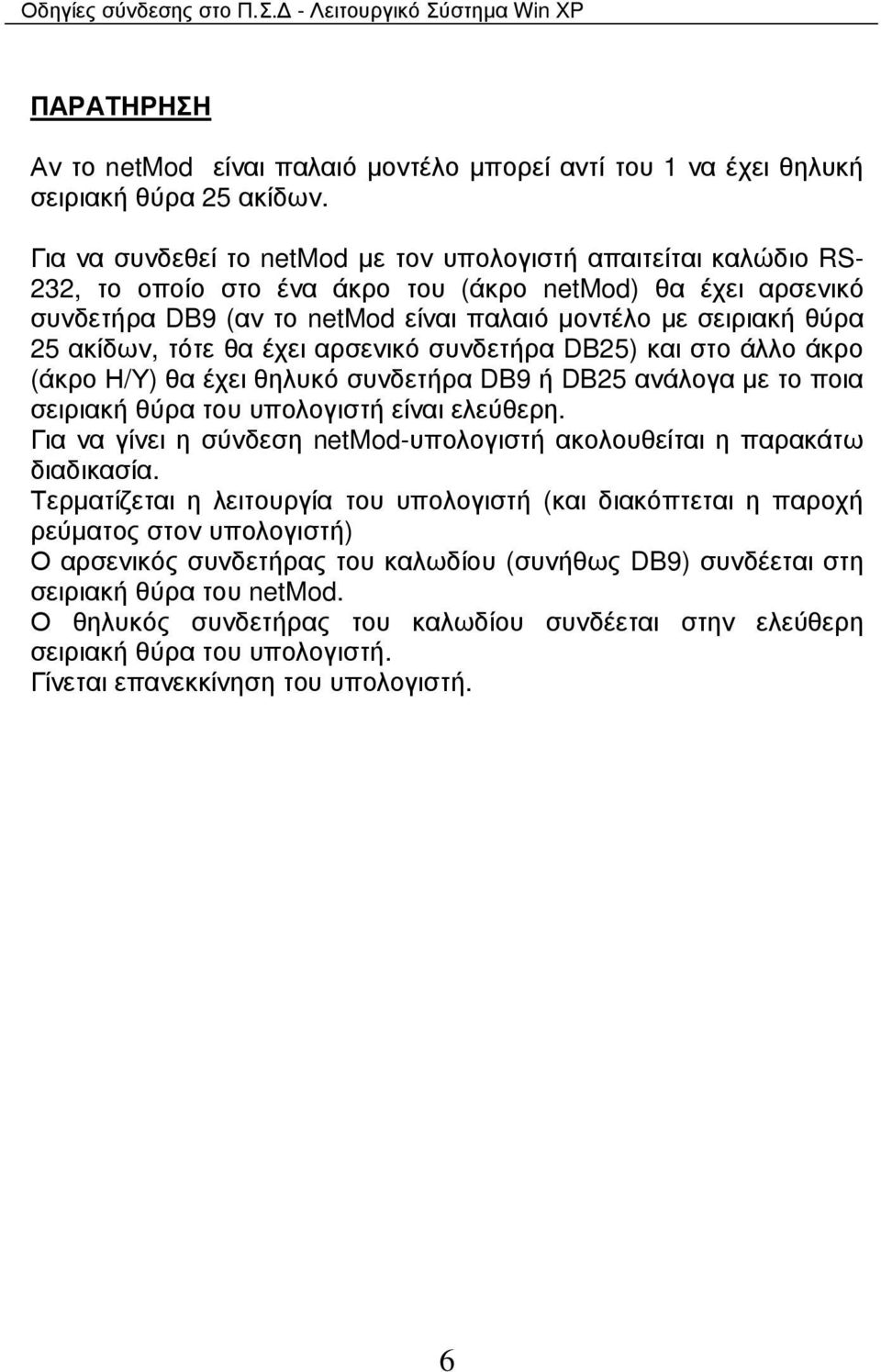

7 ΠΑΡΑΤΗΡΗΣΗ Αν το netmod είναι παλαιό µοντέλο µπορεί αντί του 1 να έχει θηλυκή σειριακή θύρα 25 ακίδων. Για να συνδεθεί το netmod µε τον υπολογιστή απαιτείται καλώδιο RS- 232, το οποίο στο ένα άκρο του (άκρο netmod) θα έχει αρσενικό συνδετήρα DB9 (αν το netmod είναι παλαιό µοντέλο µε σειριακή θύρα 25 ακίδων, τότε θα έχει αρσενικό συνδετήρα DB25) και στο άλλο άκρο (άκρο Η/Υ) θα έχει θηλυκό συνδετήρα DB9 ή DB25 ανάλογα µε το ποια σειριακή θύρα του υπολογιστή είναι ελεύθερη. Για να γίνει η σύνδεση netmod-υπολογιστή ακολουθείται η παρακάτω διαδικασία. Τερµατίζεται η λειτουργία του υπολογιστή (και διακόπτεται η παροχή ρεύµατος στον υπολογιστή) Ο αρσενικός συνδετήρας του καλωδίου (συνήθως DB9) συνδέεται στη σειριακή θύρα του netmod. Ο θηλυκός συνδετήρας του καλωδίου συνδέεται στην ελεύθερη σειριακή θύρα του υπολογιστή. Γίνεται επανεκκίνηση του υπολογιστή. 6

8 7

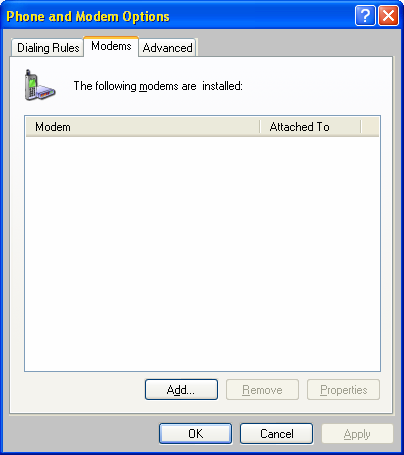

9 3. ΕΓΚΑΤΑΣΤΑΣΗ ΤΟΥ NETMOD ΣΕ WINDOWS XP Επιλέγουµε διαδοχικά: Start Settings Control Panel Για να βρεθούµε στον πίνακα ελέγχου των Windows όπου µε διπλό αριστερό κλικ πάνω στο εικονίδιο «Phone and Modem Options» εµφανίζεται η παρακάτω εικόνα. Από τις τρεις εµφανιζόµενες καρτέλες επιλέγουµε την «Modems». Πατώντας το κουµπί «Add...» ξεκινά ο οδηγός εγκατάστασης νέου modem όπως αυτός φαίνεται στην επόµενη εικόνα. 8

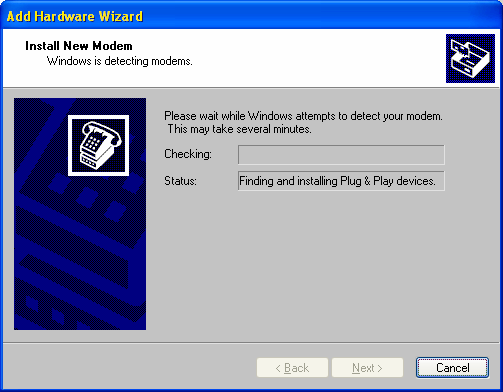

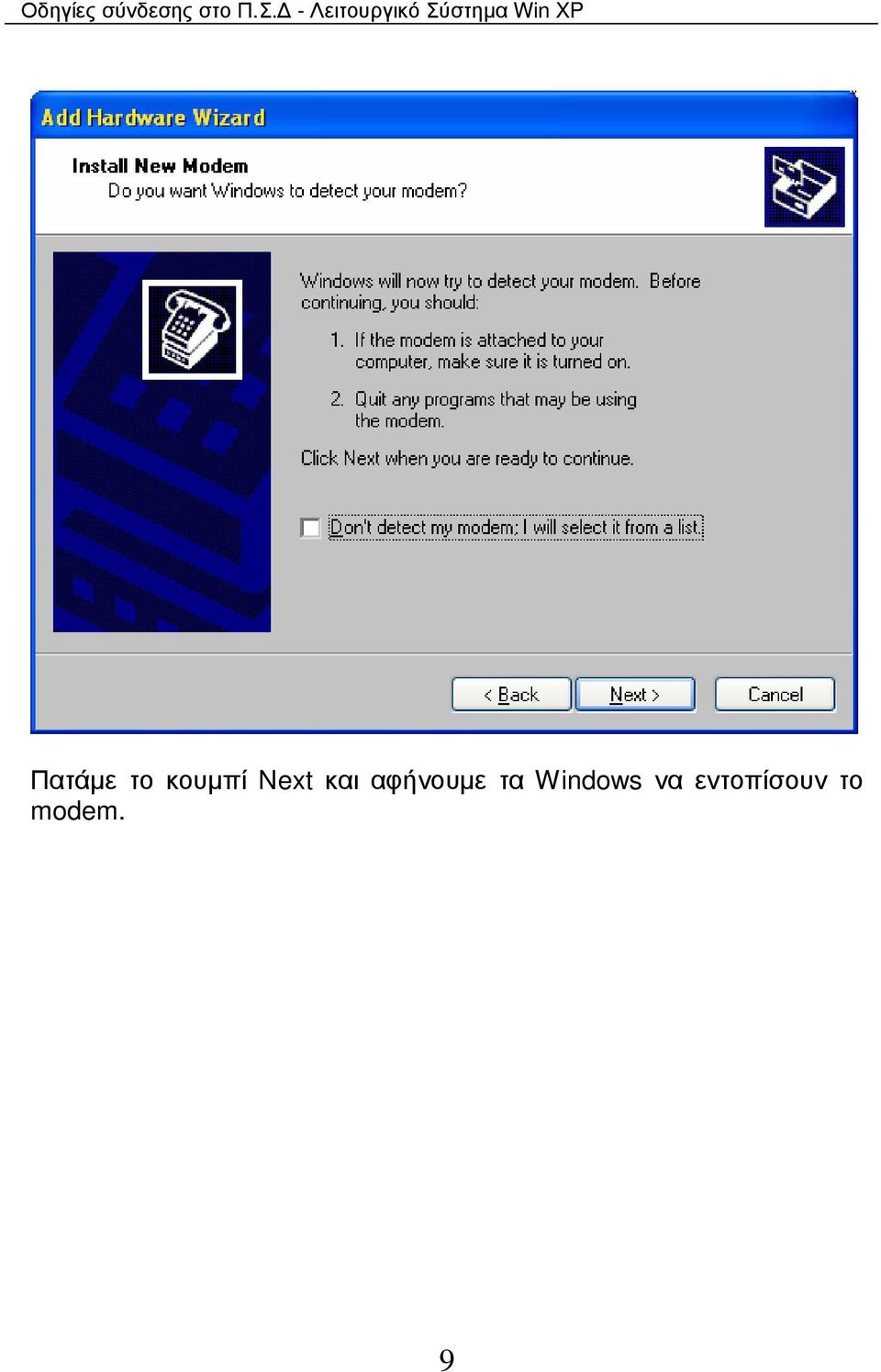

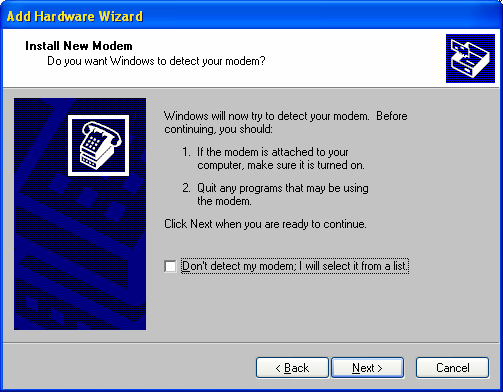

10 Πατάµε το κουµπί Next και αφήνουµε τα Windows να εντοπίσουν το modem. 9

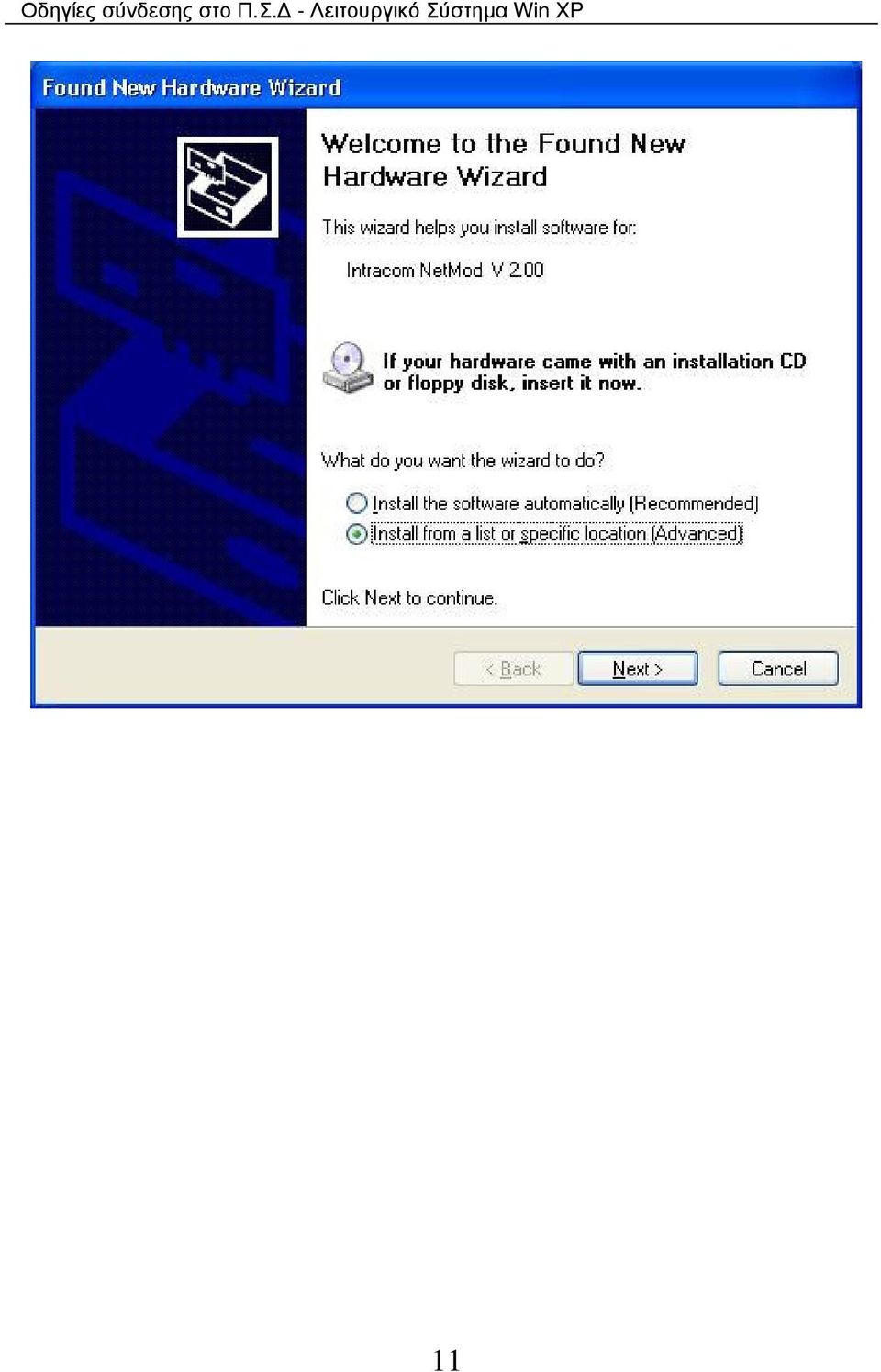

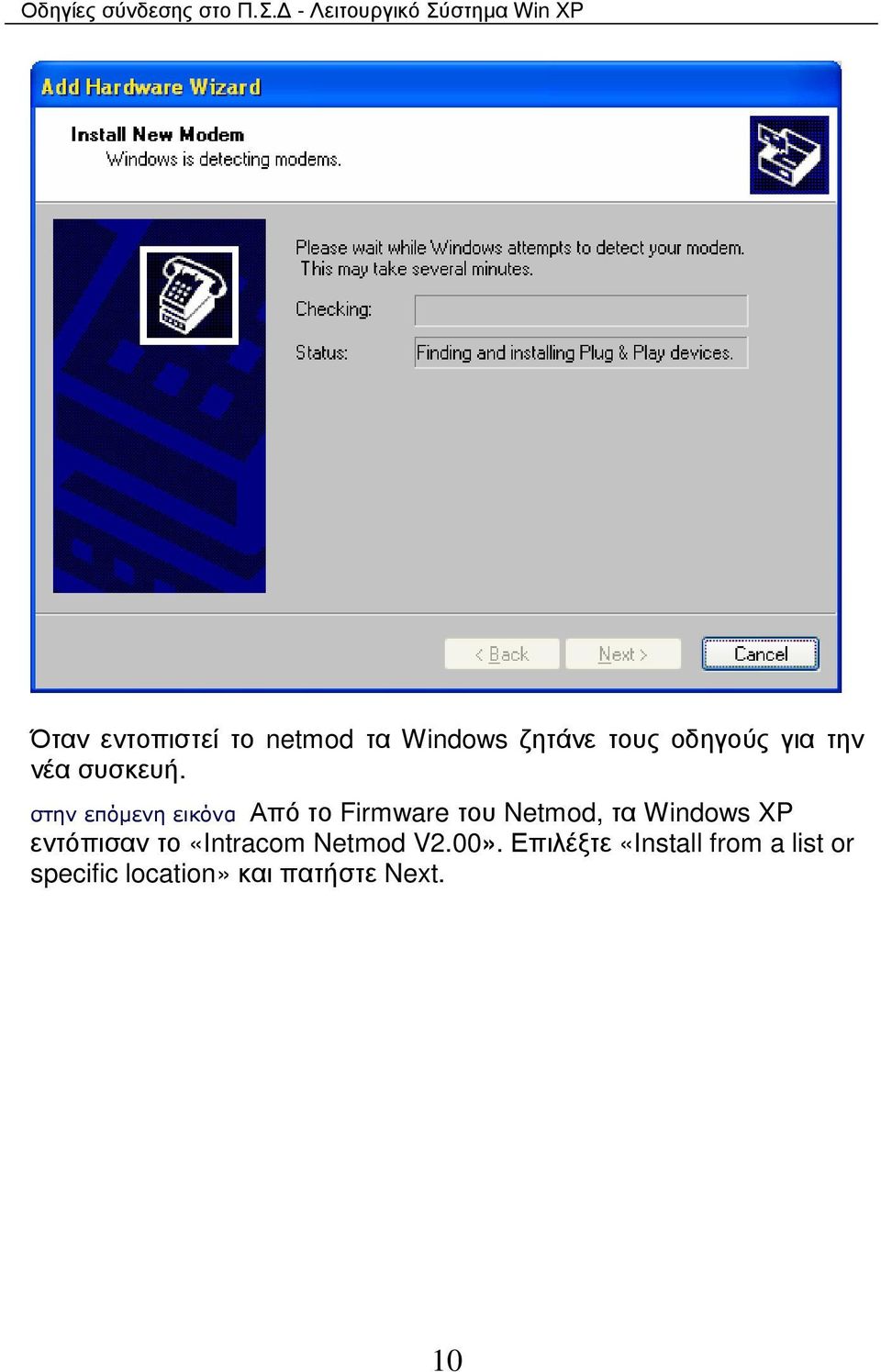

11 Όταν εντοπιστεί το netmod τα Windows ζητάνε τους οδηγούς για την νέα συσκευή. στην επόµενη εικόνα Από το Firmware του Netmod, τα Windows XP εντόπισαν το «Intracom Netmod V2.00». Επιλέξτε «Install from a list or specific location» και πατήστε Next. 10

12 11

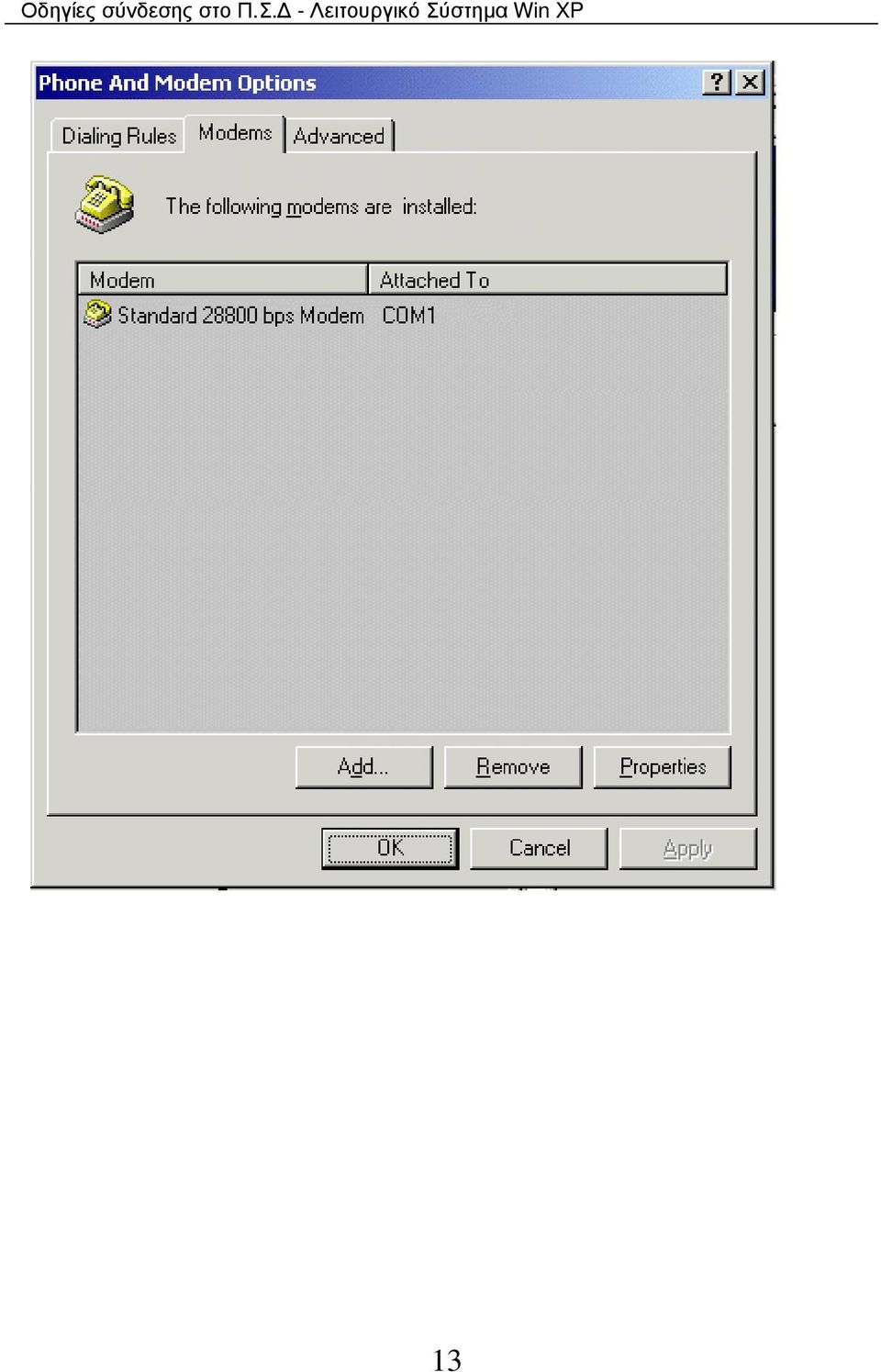

13 Επιλέξτε την πρώτη επιλογή «Connect using a dial-up modem». Πατήστε Next. Μετά την ολοκλήρωση της εγκατάστασης του netmod βρισκόµαστε και πάλι στο παράθυρο «Phone And Modem Properties» µε µια από τις παρακάτω οθόνες µπροστά µας ανάλογα µε την διαδικασία που επιλέξαµε παραπάνω. 12

14 13

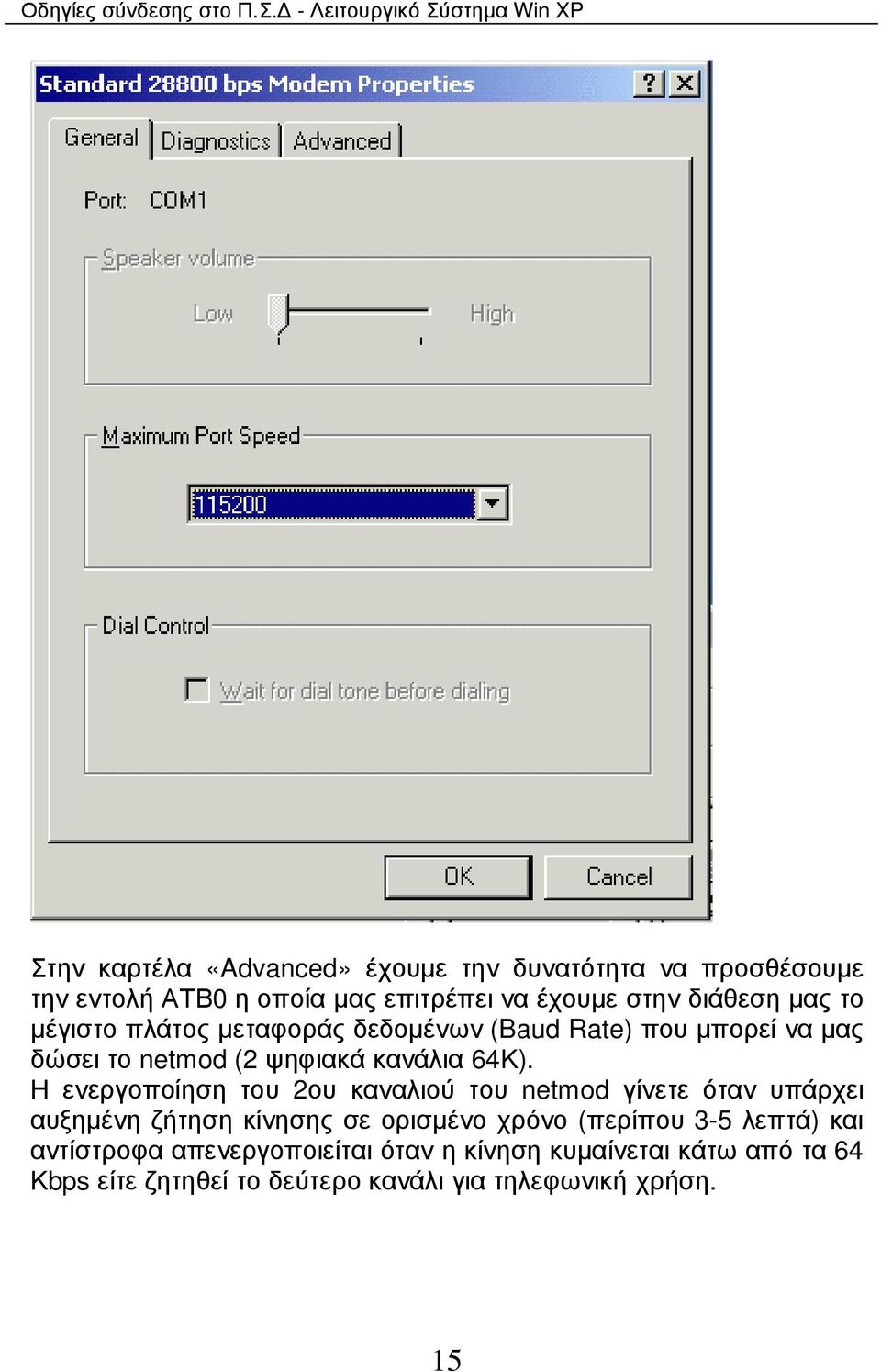

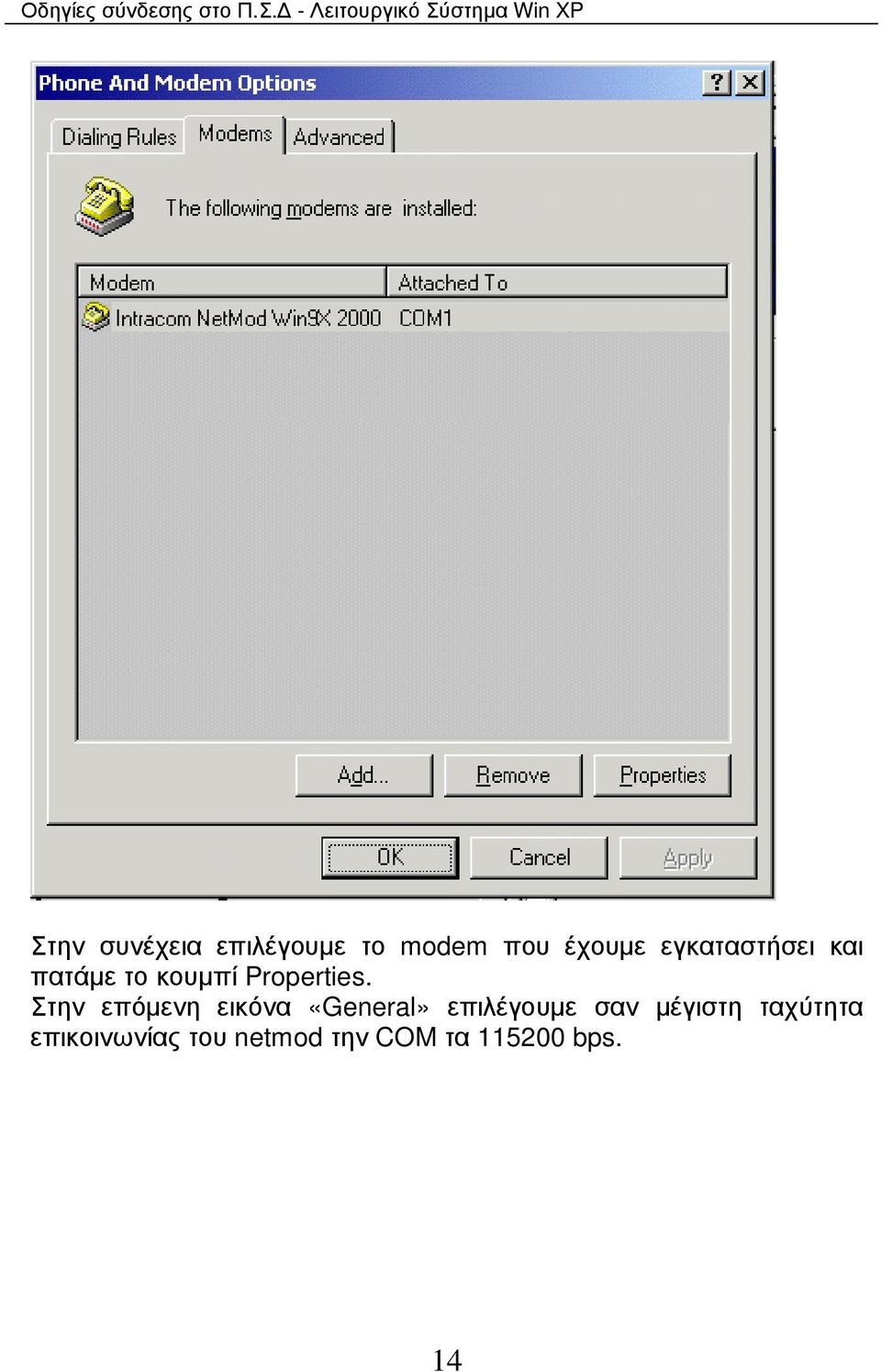

15 Στην συνέχεια επιλέγουµε το modem που έχουµε εγκαταστήσει και πατάµε το κουµπί Properties. Στην επόµενη εικόνα «General» επιλέγουµε σαν µέγιστη ταχύτητα επικοινωνίας του netmod την COM τα bps. 14

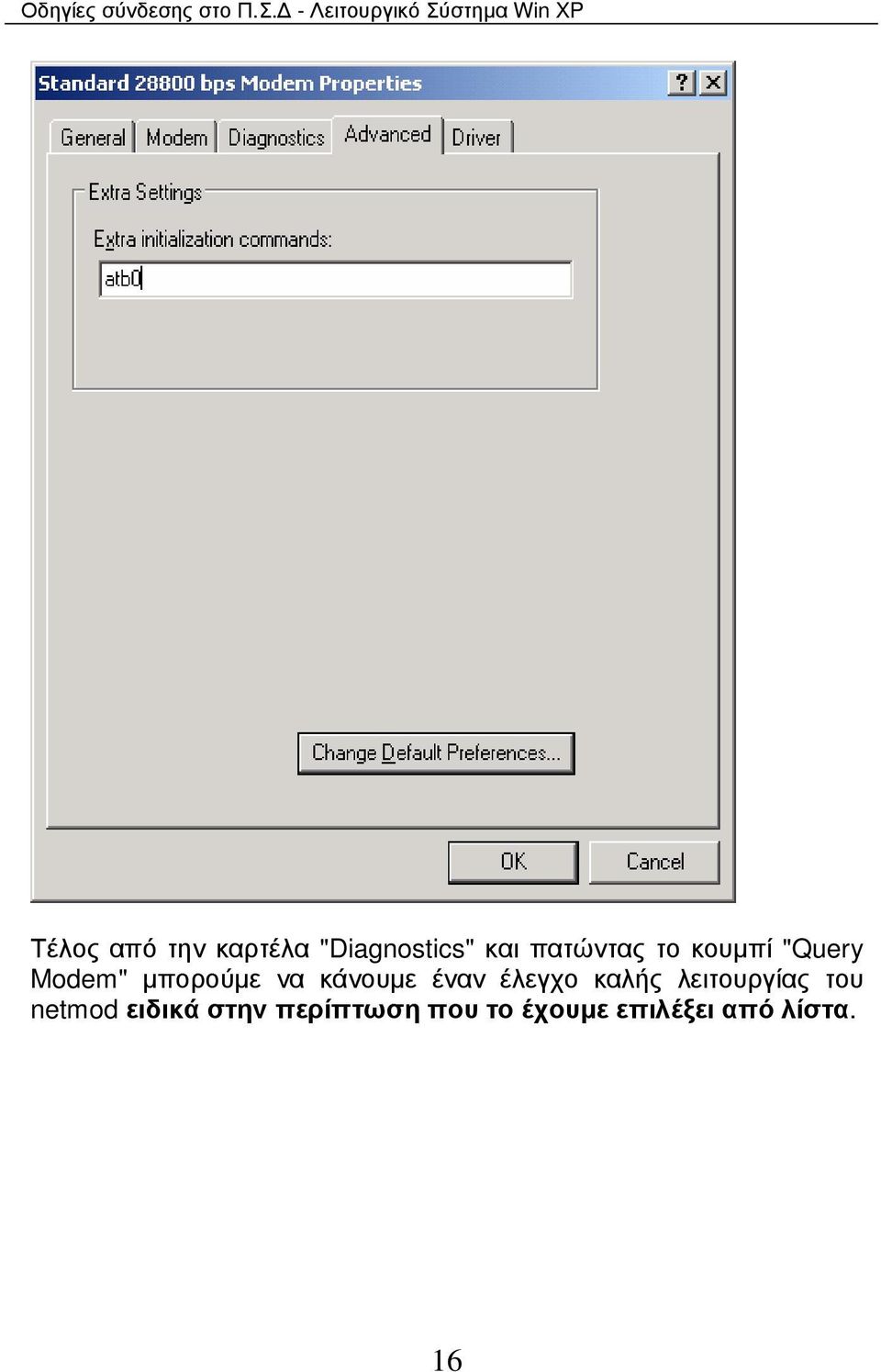

16 Στην καρτέλα «Advanced» έχουµε την δυνατότητα να προσθέσουµε την εντολή ΑΤΒ0 η οποία µας επιτρέπει να έχουµε στην διάθεση µας το µέγιστο πλάτος µεταφοράς δεδοµένων (Baud Rate) που µπορεί να µας δώσει το netmod (2 ψηφιακά κανάλια 64Κ). Η ενεργοποίηση του 2ου καναλιού του netmod γίνετε όταν υπάρχει αυξηµένη ζήτηση κίνησης σε ορισµένο χρόνο (περίπου 3-5 λεπτά) και αντίστροφα απενεργοποιείται όταν η κίνηση κυµαίνεται κάτω από τα 64 Κbps είτε ζητηθεί το δεύτερο κανάλι για τηλεφωνική χρήση. 15

17 Τέλος από την καρτέλα "Diagnostics" και πατώντας το κουµπί "Query Modem" µπορούµε να κάνουµε έναν έλεγχο καλής λειτουργίας του netmod ειδικά στην περίπτωση που το έχουµε επιλέξει από λίστα. 16

18 17

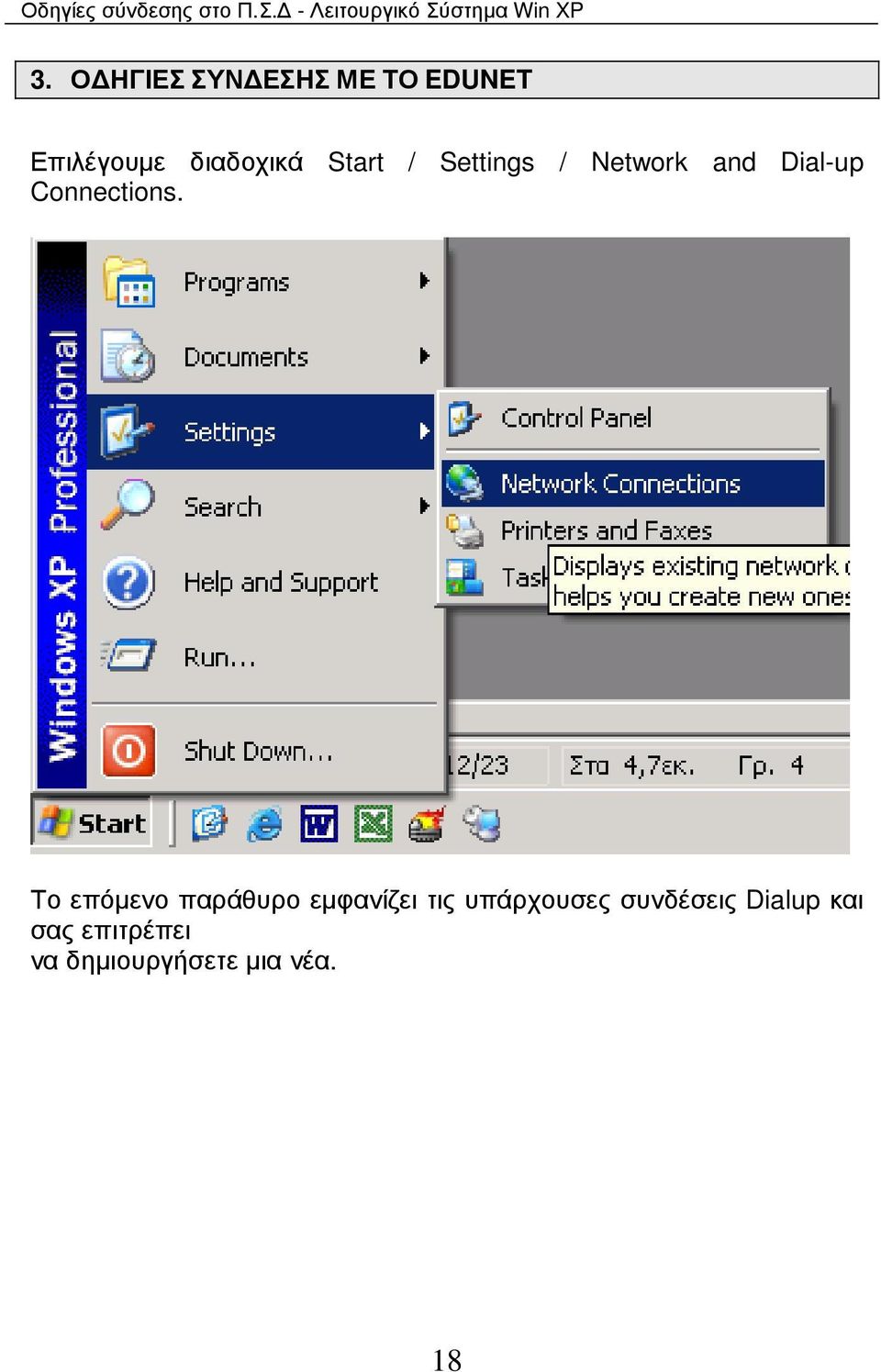

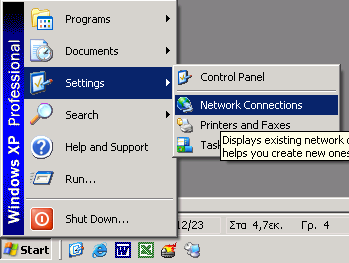

19 3. Ο ΗΓΙΕΣ ΣΥΝ ΕΣΗΣ ΜΕ ΤΟ EDUNET Επιλέγουµε διαδοχικά Start / Settings / Network and Dial-up Connections. Το επόµενο παράθυρο εµφανίζει τις υπάρχουσες συνδέσεις Dialup και σας επιτρέπει να δηµιουργήσετε µια νέα. 18

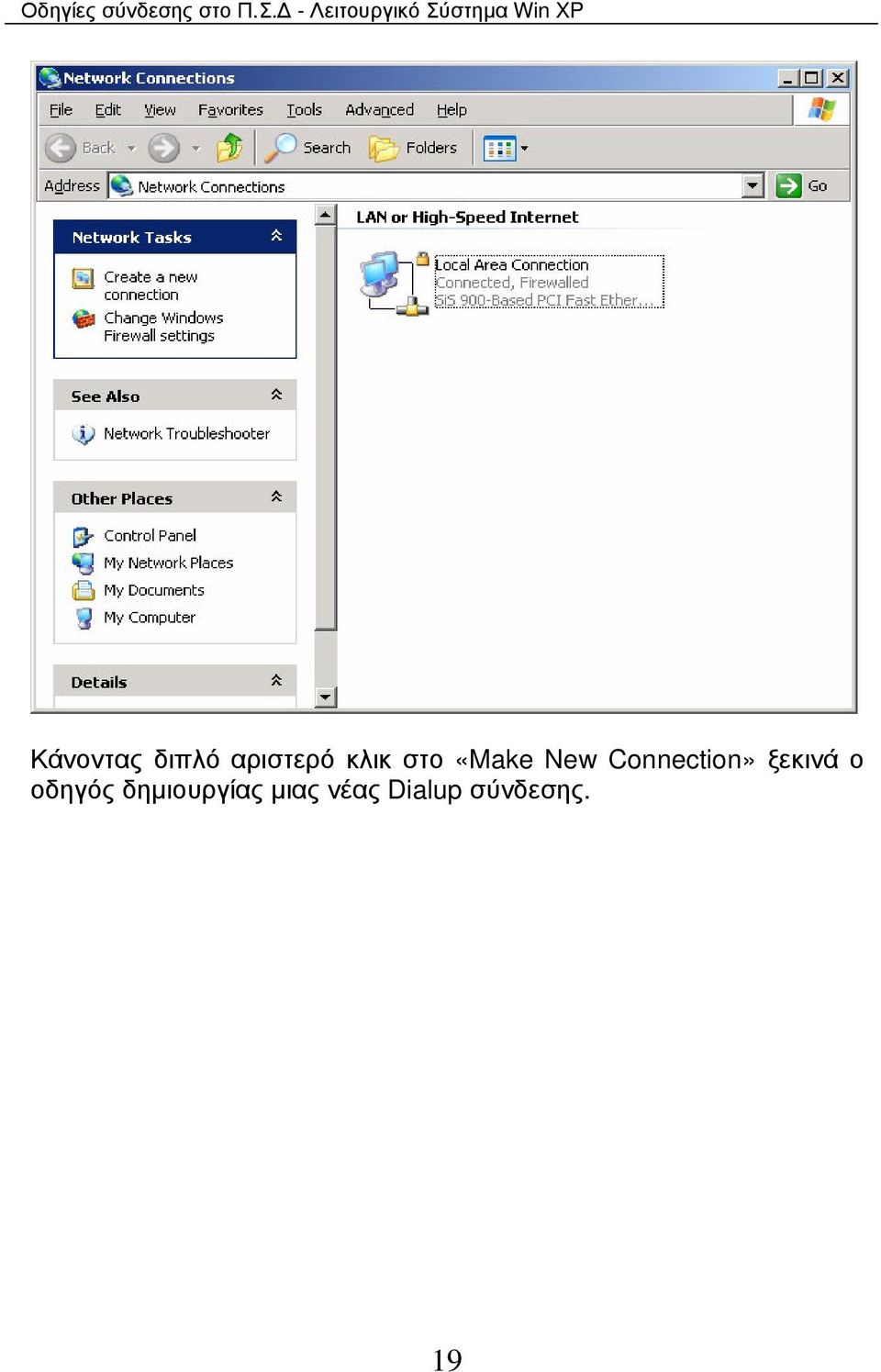

20 Κάνοντας διπλό αριστερό κλικ στο «Make New Connection» ξεκινά ο οδηγός δηµιουργίας µιας νέας Dialup σύνδεσης. 19

21 Πατάµε Next και στην επόµενη οθόνη επιλέγουµε «Dialup to the Internet» και πατάµε Next. 20

22 Στην επόµενη οθόνη επιλέγουµε Setup my connection manually και πατάµε Next. 21

23 Στην επόµενη οθόνη επιλέγουµε σύνδεση µέσω modem και πατάµε Next. 22

24 Στην επόµενη οθόνη πληκτρολογούµε ένα όνοµα για την σύνδεσή µας. 23

25 Στην επόµενη οθόνη πληκτρολογούµε το αριθµό ΕΠΑΚ για το Εdunet στο πεδίο «Telephone Number» και πατάµε Next. 24

26 Στην επόµενη οθόνη πληκτρολογούµε τα στοιχεία User Name ( Όνοµα Χρήστη ) και Password ( Αρχικός κωδικός πρόσβασης ) όπως ακριβώς αυτά µας έχουν δοθεί, µε ιδιαίτερη προσοχή στην χρήση της γλώσσας του πληκτρολογίου και την κατάσταση του πλήκτρου CAPS LOCK. Πατάµε Next για να περάσουµε στην επόµενη οθόνη. 25

27 Στην επόµενη οθόνη επιλέγουµε την επιλογή δηµιουργίας συντόµευσης στην επιφάνεια εργασίας και πατάµε Finish για να ολοκληρώσουµε την διαδικασία. 26

28 Έχουµε πλέον δηµιουργήσει την σύνδεση µας στην οποία θα κάνουµε κάποιες επιπλέον ρυθµίσεις. 27

29 Επιλέγουµε την σύνδεση EDUNET και πατάµε δεξί απλό κλικ επάνω της και από το εµφανιζόµενο menu επιλέγουµε Properties. Από το εµφανιζόµενο παράθυρο µας ενδιαφέρει η καρτέλα Networking, όπου θα πρέπει να βλέπουµε ότι ο τύπος της σύνδεσής µας είναι «PPP:Windows 95/98/NT/2000, Internet» και στα στοιχεία δικτύου θα πρέπει να υπάρχει επιλεγµένο το πρωτόκολλο Internet Protocol (TCP/IP). 28

30 Επιλέγοντας το ΤCP/IP και πατώντας Properties θα πρέπει να δούµε την παρακάτω οθόνη. 29

31 Πατάµε ΟΚ και επιστρέφουµε στην προηγούµενη οθόνη και πάλι ΟΚ εκεί για να κλείσουµε τις ιδιότητες της Dialup σύνδεσης EDUNET. 30
