1 «AΥΤΟΝΟΜΟΣ ΗΛΙΑΚΟΣ ΣΤΑΘΜΟΣ ΦΟΡΤΙΣΗΣ ΗΛΕΚΤΡΙΚΩΝ ΟΧΗΜΑΤΩΝ ΑΕΙ ΠΕΙΡΑΙΑ ΤΤ» Εργαστήριο Ήπιων Μορφών Ενέργειας & Προστασίας Περιβάλλοντος Τμήμα Μηχανολόγων Μηχανικών ΤΕ, ΑΕΙ ΠΕΙΡΑΙΑ ΤΤ Τεχνικός Σχεδιασμός - Υλοποίηση Γεώργιος Σπυρόπουλος, MSc Μηχανολόγος Μηχανικός ΤΕ

2 ΗΛΕΚΤΡΟΚΙΝΗΣΗ Μέχρι το 2020 το 40% της παραγωγής ηλεκτρικής ενέργειας θα παράγεται από ΑΠΕ, σύμφωνα με το εθνικό σχέδιο δράσης (ΥΠΕΚΑ, 2014). Τα ηλεκτρικά αυτοκίνητα θα αποτελούν βέλτιστη περιβαλλοντική λύση όσον αφορά στην κλιματική αλλαγή (EU, COM(2009)594). Τα ηλεκτρικά οχήματα θα ξεπεράσουν τις 7,2 εκατ. μονάδες στα τέλη του 2020 (Research and Markets, 2014) σταθμοί φόρτισης στην Ελλάδα ως το 2020, στα σχέδια της ΕΕ (European Commission - IP/13/40, 24/01/2013).

3 ΦΟΡΤΙΣΗ ΗΛΕΚΤΡΙΚΩΝ ΟΧΗΜΑΤΩΝ Με την διείσδυση των ηλεκτρικών οχημάτων, ο ανεφοδιασμός τους θα αποτελεί σημείο προβληματισμού, έναντι των οχημάτων με ΜΕΚ. Το δίκτυο ηλεκτρικής ενέργειας εξασφαλίζει την ευρύτερη δυνατή διαθεσιμότητα πηγών ανεφοδιασμού, ενώ η τεχνολογία καθιστά τη φόρτιση των ηλεκτρικών οχημάτων εκτός από φθηνή και μια εξαιρετικά απλή και εύκολη διαδικασία. Τα ηλεκτρικά αυτοκίνητα όταν λειτουργούν δεν εκπέμπουν ρύπους, ωστόσο να σημειωθεί ότι αυτό ισχύει μόνο όταν η παραγόμενη ηλεκτρική ενέργεια προέρχεται από ΑΠΕ, όπως στην περίπτωση του σταθμού του ΑΕΙ Πειραιά ΤΤ.

4 ΗΛΕΚΤΡΟΚΙΝΗΣΗ Ηλεκτρικά Οχήματα ή Σταθμοί Φόρτισης Νομοθεσία, Φορτιστές, Υποδομές ΑΓΟΡΕΣ Η/Ο

5 ΠΡΟΒΛΗΜΑΤΙΣΜΟΙ ΗΛΕΚΤΡΟΚΙΝΗΣΗΣ Κατασκευή και Λειτουργία Σταθμών Φόρτισης Η/Ο Υποδομές δικτύων διανομής (χώρος, εύκολη πρόσβαση..) Κάλυψη αυξημένων φορτίων (ταχεία φόρτιση..) Χρήση έξυπνων συστημάτων παρακολούθησης και διαχείρισης κατανάλωσης ηλεκτρικής ενέργειας (καταγραφή, επιτήρηση & διαχείριση λειτουργίας) Διάθεση Ηλεκτρικής Ενέργειας μέσω των Σταθμών Φόρτισης Η/Ο Πώληση ηλεκτρικής ενέργειας (δημόσιοι & ιδιωτικοί φορείς) Θέσπιση κανόνων για φορείς εκμετάλλευσης σταθμών φόρτισης Εγκαταστάσεις Ανανεώσιμων Πηγών Ενέργειας (ΑΠΕ) Δημιουργία προτύπων και κανονισμών για ασφαλή λειτουργία

6 ΠΑΓΚΟΣΜΙΑ ΑΓΟΡΑ ΗΛΕΚΤΡΙΚΩΝ ΟΧΗΜΑΤΩΝ Πηγή: International Energy Agency (2014)

7 ΜΕΡΙΔΙΟ ΑΓΟΡΑΣ ΤΩΝ EV ΓΙΑ ΤΟ ,1% EV s 100% 0,3% Plug-In Hybrid 5,6% EV s 100% 4.7% Plug-In Hybrid Πηγή: ABB (2014)

8 ΠΛΕΟΝΕΚΤΗΜΑΤΑ Η/Ο Μείωση ηχορύπανσης Φιλικά προς περιβάλλον & μείωση φαινομένου θερμοκηπίου κατά τη φόρτιση από ΑΠΕ Σταθερή ροπή σε όλο σχεδόν το εύρος λειτουργίας τους σε σχέση με συμβατικά οχήματα (επιτάχυνση ) Ανάκτηση ενέργειας στην επιβράδυνση του οχήματος Χαμηλότερο λειτουργικό κόστος χρήσης & συντήρησης Λιγότερα μηχανικά μέρη σε σχέση με συμβατικά οχήματα, συνεπώς μικρότερες πιθανότητες βλάβης

9 ΜΕΙΟΝΕΚΤΗΜΑΤΑ 1. Υψηλή τιμή αγοράς 2. Χαμηλή αυτονομία 3. Δίκτυο σταθμών φόρτισης 4. Μεγάλος χρόνος επαναφόρτισης (γρήγορη φόρτιση 70%- 80%) 5. Αντικατάσταση συσσωρευτών (εγγυήσεις - θέμα εταιριών) 6. Μικρότερη τελική ταχύτητα 7. «Υπερβολικά» αθόρυβα (κατοικημένες περιοχές)

10 ΤΡΟΠΟΙ ΦΟΡΤΙΣΗΣ ΕΙΔΟΣ ΦΟΡΤΙΣΗΣ ΠΑΡΟΧΗ ΤΑΣΗ (V) ΡΕΥΜΑ (Α) ΙΣΧΥΣ (KW) ΔΙΑΡΚΕΙΑ ΦΟΡΤΙΣΗΣ ΚΑΝΟΝΙΚΗ ΜΟΝΟΦΑΣΙΚΗ ,3 6-8 h ΚΑΝΟΝΙΚΗ ΜΟΝΟΦΑΣΙΚΗ h ΓΡΗΓΟΡΗ ΤΡΙΦΑΣΙΚΗ h ΓΡΗΓΟΡΗ ΤΡΙΦΑΣΙΚΗ h ΤΑΧΕΙΑ ΤΡΙΦΑΣΙΚΗ min ΤΑΧΕΙΑ ΤΡΙΦΑΣΙΚΗ 500 DC min

11 AΥΤΟΝΟΜΟΣ ΗΛΙΑΚΟΣ ΣΤΑΘΜΟΣ ΦΟΡΤΙΣΗΣ ΟΧΗΜΑΤΩΝ ΙΔΕΑ (Φεβρουάριος 2014) ΑΠΟΤΕΛΕΣΜΑ (Νοέμβριος 2014)

12 ΣΥΝΕΡΓΑΖΟΜΕΝΟΙ ΦΟΡΕΙΣ - ΧΟΡΗΓΟΙ 1. Βάση ηλιακού σταθμού φόρτισης Park@Sol_B1 & P-Charge Wallbox Mono (Schletter GmbH) 2. Ηλεκτρολογικός εξοπλισμός, καταγραφή & καλωδίωση (ΚΑΥΚΑΣ Α.Ε.) φωτοβολταϊκά πλαίσια (250Watt) συνολικής ονομαστικής ισχύος 3 kw, μελέτη & σχεδιασμός συστήματος, συντονισμός προμήθειας και παράδοσης εξοπλισμού (Eurosol HELLAS Α.Ε.) 4. Ρυθμιστής Φόρτισης 5kWp (ELFON LTD) 5. Συσσωρευτές (12V) ονομαστικής χωρητικότητας 16,8kWh (ENERSYS S.A.)

13 AΥΤΟΝΟΜΟΣ ΗΛΙΑΚΟΣ ΣΤΑΘΜΟΣ ΦΟΡΤΙΣΗΣ ΟΧΗΜΑΤΩΝ Την Καινοτομία στην Ελλάδα εξελίσσει το εργαστήριο ΗΜΕ & ΠΡΟΠΕ φτιάχνοντας τον πρώτο αυτόνομο (και μη) ηλιακό σταθμό φόρτισης στην χώρα, σε CARPORT, υποστηρίζοντας την Ελληνική προσπάθεια για εξέλιξη και υποδομή στον χώρο της ηλεκτροκίνησης. Ιδιαιτερότητες Λειτουργίας Σταθμού: Αυτόνομος Σταθμός με Συσσωρευτές Παράλληλη Διασύνδεση με Ηλ. Δίκτυο Vehicle to Grid

14 ΟΛΟΚΛΗΡΩΜΕΝΟ ΣΥΣΤΗΜΑ ΤΗΛΕΠΑΡΑΚΟΛΟΥΘΗΣΗΣ, ΚΑΤΑΓΡΑΦΗΣ & ΔΙΑΧΕΙΡΙΣΗΣ ΔΕΔΟΜΕΝΩΝ Επικοινωνία μέσω GSM/GPRS modem ή SCADA Μετρήσεις AC, DC, DC photovoltaic Μετρήσεις διαχείρισης ενέργειας (kwh, kvarh) και στιγμιαίες τιμές μεταβλητών (V,A,W,VAr,VA,PF,Hz,THD) με δυνατότητα ελέγχου προκαθορισμένων τιμών (set points), θερμοκρασιών, αναλογικών και παλμικών σημάτων Σύστημα παράλληλης αποθήκευσης δεδομένων Ψηφιακές είσοδοι, ενημέρωση συναγερμών (Alarms) & συμβάντων (Events)

15 ΚΑΤΑΣΚΕΥΗ ΗΛΙΑΚΟΥ ΣΤΑΘΜΟΥ ΦΟΡΤΙΣΗΣ ΣΥΜΦΩΝΑ ΜΕ ΕΛΛΗΝΙΚΑ & ΔΙΕΘΝΗ ΠΡΟΤΥΠΑ ISO 6469, Μέρος 1,2 & 3: Γενικές προδιαγραφές ασφαλείας ηλ. οχημάτων IEC 61851, Μέρος 1, 21 & 22: Γενικές προδιαγραφές συστημάτων αγώγιμης φόρτισης ΕΛΟΤ EN : Προδιαγραφές για τον απαιτούμενο δευτερεύοντα εξοπλισμό φόρτισης (ρευματοδότες, ρευματολήπτες κλπ.) Πιστοποίηση Φωτοβολταϊκής Εγκατάστασης κατά ΕΝ 62446:2009 (HD , 43, 44, HD , 52, 53, 54, HD )

16 ΘΕΣΗ ΕΓΚΑΤΑΣΤΑΣΗΣ ΣΤΑΘΜΟΥ ΣΤΟ ΑΕΙ ΠΕΙΡΑΙΑ TT

17 ΑΞΙΟΠΟΙΗΣΗ ΗΛΙΑΚΟΥ ΣΤΑΘΜΟΥ ΦΟΡΤΙΣΗΣ ΤΕΙ ΠΕΙΡΑΙΑ Φοιτητές σε εκπαιδευτικό επίπεδο Φοιτητές σε ερευνητικό επίπεδο Τεχνικοί σε σεμινάρια και workshops Ενέργειες προώθησης και διάχυσης Ερευνητικά προγράμματα Φόρτιση ηλεκτρικών οχημάτων σε πραγματικές συνθήκες

18 ΥΠΗΡΕΣΙΕΣ ΠΡΟΣ ΔΗΜΟΣΙΟΥΣ ΦΟΡΕΙΣ Καθορισμός στόχων εξοικονόμησης ενέργειας Αποτύπωση υφιστάμενης κατάστασης Μελέτη χωροθέτησης σταθμών φόρτισης Μελέτη εφαρμογής για μελλοντικές δημόσιες και δημοτικές ηλεκτροκίνητες συγκοινωνίες Συνέργειες & Δικτύωση με άλλους φορείς

19 ΗΛΕΚΤΡΟΚΙΝΗΣΗ & ΑΠΟΚΡΙΣΗ ΖΗΤΗΣΗΣ Κίνητρα για το χρήστη Διαχείριση ενεργειακού κόστους Ελκυστικά κίνητρα για τη συμμετοχή του ιδιοκτήτη Net metering Κίνητρα για το δίκτυο Αποθήκευση ενέργειας από ΑΠΕ Υποστήριξη δικτύου (load shifting, επικουρικές Υπηρεσίες) Αυξηση διείσδυσης ΑΠΕ

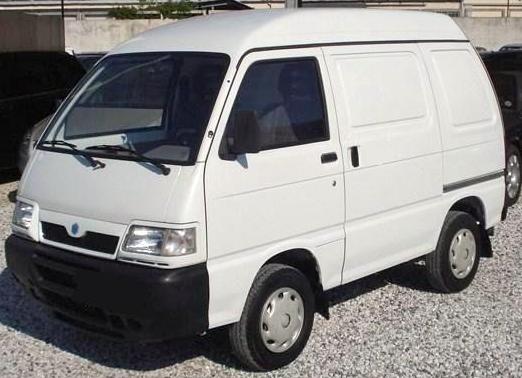

20 ΜΕΛΛΟΝΤΙΚΗ ΑΞΙΟΠΟΙΗΣΗ ΣΤΑΘΜΟΥ ΦΟΡΤΙΣΗΣ Μελέτη σχεδιασμού και βελτιστοποίησης των επιμέρους τμημάτων της εγκατάστασης, με σκοπό την ανάπτυξη ενός σταθμού ο οποίος θα αποτελέσει πρότυπο. Ηλεκτροκίνητο όχημα με σταθμό μέτρησης ατμοσφαιρικής ρύπανσης. Συνεργασία: ΕΛ.ΙN.Η.Ο (Ελληνικό Ινστιτούτο Ηλεκτροκίνητων Οχημάτων)

21 ΜΕΛΛΟΝΤΙΚΗ ΕΞΕΛΙΞΗ ΣΤΑΘΜΟΥ ΦΟΡΤΙΣΗΣ

22 Σας ευχαριστώ για την προσοχή σας.. Εργαστήριο Ήπιων Μορφών Ενέργειας & Προστασίας Περιβάλλοντος Τμήμα Μηχανολόγων Μηχανικών ΤΕ, ΑΕΙ ΠΕΙΡΑΙΑ ΤΤ Τηλέφωνο: , Κιν.: Url:
