Συνέδριο Ιδιοκτητών Ακινήτων στην Πάτρα

Transcript

1 Συνέδριο Ιδιοκτητών Ακινήτων στην Πάτρα Κυριακή 22 Νοεμβρίου 2015 Ξενοδοχείο Αστήρ, Πάτρα Τρόποι και μέθοδοι οικονομικής θέρμανσης κλιματισμού των κτιρίων Απόστολος Ευθυμιάδης Ενεργειακός Σύμβουλος ΠΟΜΙΔΑ Δρ. Μηχανικός, Διπλ. Μηχ/γος-Ηλ/γος Μηχανικός

2 Υφιστάμενη νομοθεσία : ΚΕΝΑΚ και Νόμος 4122/2013 Κανονισμός Ενεργειακής Απόδοσης (ΚΕΝΑΚ) Πιστοποιητικό Ενεργειακής Απόδοσης (ΠΕΑ) με συστάσεις ενεργειακής αναβαθμίσεως Τεχνικές Οδηγίες ΤΕΕ Από 1/1/2016 υποχρεωτική έκδοση ΠΕΑ σε κτίρια κάτω των 50 τ.μ.

3 Κριτική σε ΚΕΝΑΚ και ΠΕΑ Ο ΚΕΝΑΚ είναι σύστημα πιστοποίησης και όχι ενεργειακής επιθεωρήσεως ή ελέγχου Το ΠΕΑ στηρίζεται σε θεωρητικές εκτιμήσεις και όχι πραγματικές καταναλώσεις Το ΠΕΑ υπερεκτιμά καταναλώσεις και εξοικονόμηση ενέργειας. Δεν είναι αξιόπιστο! Οι αναγραφόμενες συστάσεις δεν είναι ιεραρχημένες και μελετημένες και συχνά είναι παραπλανητικές Δεν παρέχει καμία προστιθέμενη αξία εις τους ιδιοκτήτες και εξομοιώνεται πρακτικά με «χαράτσι»

4 Νέα νομοθεσία : Νόμος 4342/2015 για την ενεργειακή απόδοση και διαχείριση Άρθρο 6 : Ανακαίνιση κτιρίων Άρθρο 7 : Υποδειγματικός ρόλος κτιρίων που ανήκουν σε δημόσιους φορείς (ανακαίνιση του 3% ετησίως) Άρθρο 10 : Ενεργειακοί έλεγχοι και συστήματα ενεργειακής διαχείρισης, σύμφωνα με τα ευρ. πρότυπα: EN Energy audits : Μέρος 1: Γενικές απαιτήσεις Μέρος 2 : Κτίρια Μέρος 3 : Διεργασίες Άρθρο 11 : Μέτρηση θερμότητας κατά ιδιοκτησία Άρθρο 15 : Προώθηση της απόδοσης στη θέρμανση και ψύξη

5 Τι να κάνουμε! Εμπιστοσύνη μόνο στους επαΐοντες

6 Συμβατικοί λέβητες λέβητες συμπυκνώσεως Βαθμός αποδόσεως (%) Λέβητες συμπυκνώσεως Λέβητες χαμηλής θερμοκρασίας Λέβητες σταθερής θερμοκρασίας 1975 Μερικό φορτίο λέβητα (%)

7 Τα οικονομικά της κεντρικής θέρμανσης με πετρέλαιο : Αντικατάσταση λέβητα Κατωτέρα θερμογόνος δύναμη : 10,0 kwh/λίτρο Βαθμός απόδοσης κεντρικής θερμάνσεως:70%-100% Τιμή πετρελαίου θερμάνσεως : 0,90 /λίτρο Ισοδύναμη θερμιδική τιμή Παλαιός λέβητας : 0,90/(10,0 x 0,70) = 0,129 /kwh Νέος λέβητας : 0,90/(10,0 x 0,95) = 0,095 /kwh Εξοικονόμηση ενέργειας : (1-0,70/0,95) = 26,3% Οικονομία καυσίμου: (0,129-0,95)/0,129 = 26,3%

8 Αντλίες θερμότητας

9 Αντλίες θερμότητας στην κεντρική θέρμανση

10 Τα οικονομικά της αντλίας θερμότητας σε αντικατάσταση λέβητα Συντελεστής απόδοσης COP: 2,5 Ωφέλιμη θερμιδική τιμή : 0,19 /kwh/2,5 = 0,076 /kwh Συντελεστής απόδοσης COP: 3,8 Ωφέλιμη θερμιδική τιμή : 0,19 /kwh/4,0 = 0,056 /kwh Οικονομία : (1 0,056/0,129) = 67% Εξοικονόμηση ενέργειας : 1 (0,70x3,2)/(4,0x1,1) = 49,1%

11 Τα οικονομικά της τοπικής ηλεκτρικής θέρμανσης Θερμιδική Τιμή ανά kwh: ΘΤ = 0,19 /kwh f: Συντελεστής χρήσης : f = 65% Ωφέλιμη θερμιδική τιμή : ΘΤ x f = 0,12 /kwh

12 Ισοδύναμες τιμές ενέργειας

13 Τα οικονομικά της θέρμανσης με πελέτες Κατωτέρα Θερμογόνος Δύναμη: 4200 kcal/kg = 4,884 kwh/kg Τιμή καυσίμου (σακιά 15 kg) : 3,3 / σακί (~220 /τόνο) Θερμιδική τιμή : 3,3 / (15 kg) / (4,884 kwh/kg) /0,75 = 0,060 /kwh

14 Συντήρηση λεβητοστασίων και θερμικών εγκαταστάσεων Μετρήσεις καυσαερίων και ρύθμιση της καύσεως CO 2, CO και Ο 2 Εσωτερικός βαθμός απόδοσης καύσεως Εξοικονόμηση ενέργειας

15 Συστήματα μέτρησης θερμότητας Δισωλήνιο Μονοσωλήνιο

16 Ατομική μέτρηση κατά διαμέρισμα

17 Διακόπτης ανοιχτός Διακόπτης κλειστός Διακόπτης ανοιχτός Διακόπτης κλειστός Διακόπτης ανοιχτός Θερμοστατική ρύθμιση θερμοκρασίας χώρου Θ(t) Άνω σημείο ρύθμισης Θ Α Διακυμαινόμενη εσωτερική θερμοκρασία Θ(t) Κάτω σημείο ρύθμισης ΘΚ χρόνος t

18 Θερμοστατικός έλεγχος στοιχείων ανεμιστήρα (Fancoil)

19 Κεντρική θέρμανση με κεντρική αντιστάθμιση θερμοκρασίας

20 Καμπυλη αντιστάθμισης

21 Θερμοστατική ρύθμιση θερμοκρασίας χώρου Θ(t) Θερμοκρασία χώρων ΧΩΡΙΣ αντιστάθμιση ΘΡ ΜΑ ΘΡ ΧΑ Ελάχιστη θερμοκρασία άνεσης 20 C Θερμοκρασία χώρων ΜΕ αντιστάθμιση χρόνος t

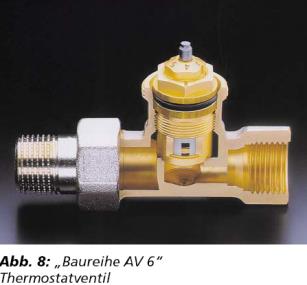

22 Υδραυλική εξισορρόπηση σε επίπεδο σώματος

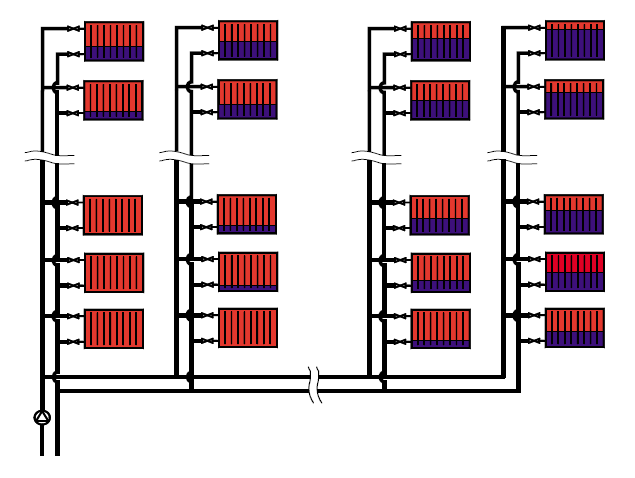

23 Δίκτυα Διανομής χωρίς υδραυλική εξισορρόπηση

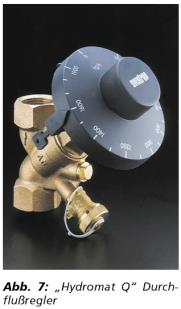

24 Δίκτυα Διανομής με υδραυλική εξισορρόπηση

25 Οφέλη υδραυλικής εξισορρόπησης Θερμοκρασία δωματίου Έναρξη λειτουργίας Θερμοκρασία δωματίου Ευνοημένα κυκλώματα Έναρξη λειτουργίας Εξισορροπημένη εγκατάσταση Μηευνοημένα κυκλώματα Μη ισορροπημένη εγκατάσταση Χρόνος (ώρες) Χρόνος (ώρες)

26 Ηλιοθερμικά COMBI για κεντρική θέρμανση και ΖΝΧ

27 Φωτογραφίες Συλλεκτών In roof facade Με κλίση On roof Custom made

28 Παραδείγματα Θ.Η.Σ. - Ξενοδοχεία 7.2- Case Studies Θ.Η.Σ. - Ξενοδοχεία (Hotel Μenelaion, Σπάρτη) 76,5 m 2 συλλεκτών Απόσβεση: χρόνια: 3,92 Αρ. Δωματίων/Κλινών: 48/80 Δοχεία 4000lt Προϋπολογισμός: ZNX και Θέρμανση lobby με πετρέλαιο % Ηλιακής κάλυψης: 89,5% Ετήσια Ενεργ. Εξοικ: Μείωση εκπομπών: kg CO2 Συνολική Eξοικ.(25 έτη):

29 Ηλιοθερμικά σε Κατοικίες (Μονοκατοικία, Σπάρτη) 10,2 m 2 συλλεκτών Απόσβεση: χρόνια: 4,8 Εμβαδό/Κλίνες: 150 m 2 /5 Δοχείο 800lt Προϋπολογισμός: ZNX, θέρμανση χώρου Υποβοήθηση Θέρμανσης: Λέβητας Πετρελαίου % Ηλιακής κάλυψης: 61% Μείωση εκπομπών: 5.722kg CO2 Ετήσια Ενεργ. Εξοικ: Συνολική Eξοικ.(25 έτη):

30 Εξωτερική θερμομόνωση κελύφους κτιρίων

31 Βέλτιστο πάχος μονώσεως

32 Τεχνολογία λαμπτήρων Απόδοση Χρώμα Συγκέντρωση Διάρκεια ζωής Πυρακτώσεως ΟΚ Δυνατή Χαμηλή Αλογόνου ΟΚ Δυνατή Χαμηλή Φθορισμού συμπαγείς ΟΚ Δυνατή Υψηλή Φθορισμού συμπαγείς ΟΚ Δυνατή Υψηλή Φθορισμού ΟΚ Δυνατή Υψηλή Ατμών υδραργύρου υψ. πίεσης Καλό - μέτριο Υψηλή Υψηλή Ατμών αλογονούχων μετάλ. υψ. πίεσης ΟΚ Υψηλή Υψηλή Ατμών νατρίου υψ. πίεσης Μέτριοδύσκολο Υψηλή Υψηλή Ατμών νατρίου χαμηλής πίεσης Πολύ δύσκολο Υψηλή Υψηλή
