ΤΕΧΝΙΚΗ ΕΚΘΕΣΗ ΠΡΟΜΗΘΕΙΑΣ ΓΕΝΙΚΟΥ ΗΛΕΚΤΡΟΛΟΓΙΚΟΥ ΥΛΙΚΟΥ ΕΤΟΥΣ 2014

Transcript

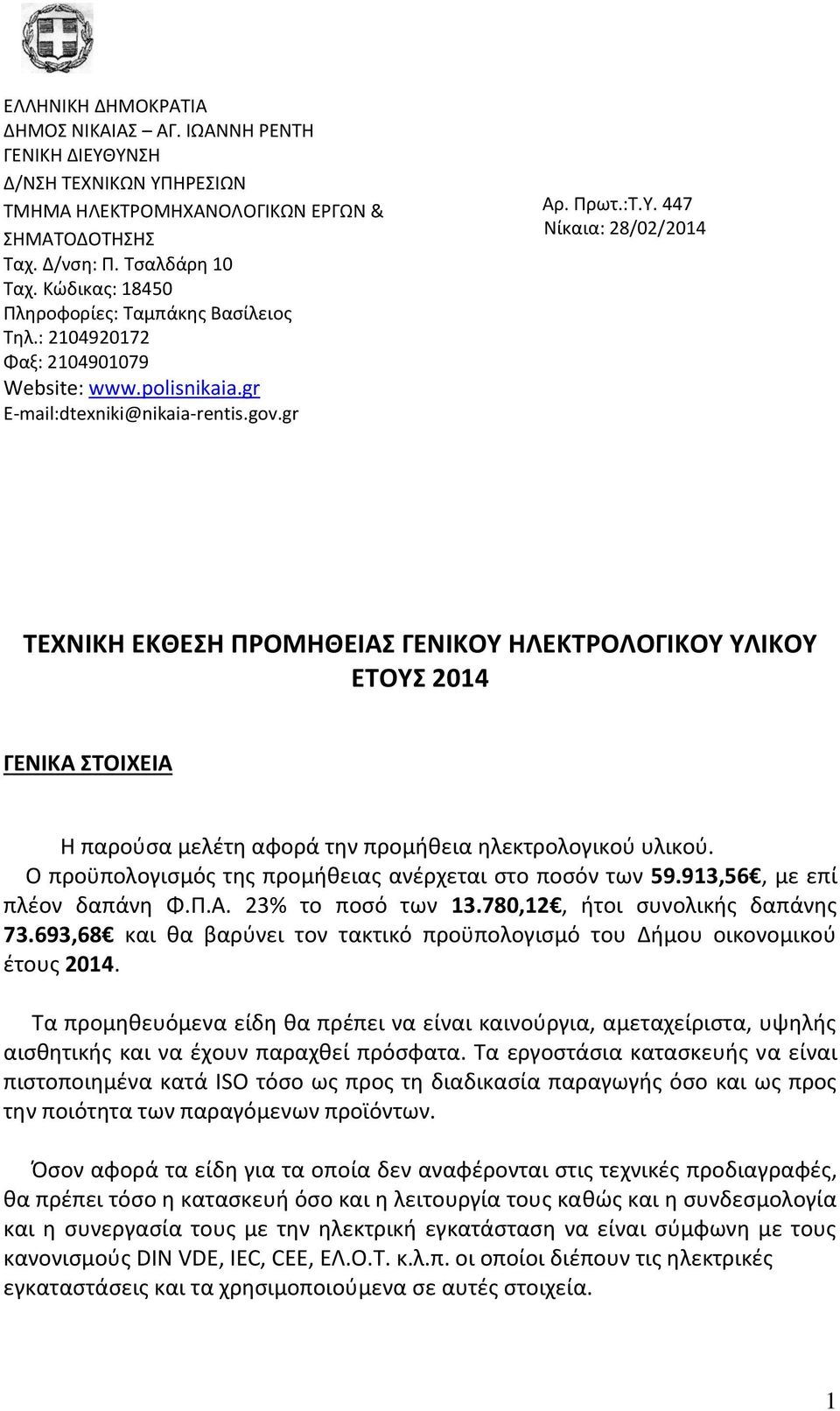

1 ΕΛΛΗΝΙΚΗ ΔΗΜΟΚΡΑΤΙΑ ΔΗΜΟΣ ΝΙΚΑΙΑΣ ΑΓ. ΙΩΑΝΝΗ ΡΕΝΤΗ ΓΕΝΙΚΗ ΔΙΕΥΘΥΝΣΗ Δ/ΝΣΗ ΤΕΧΝΙΚΩΝ ΥΠΗΡΕΣΙΩΝ ΤΜΗΜΑ ΗΛΕΚΤΡΟΜΗΧΑΝΟΛΟΓΙΚΩΝ ΕΡΓΩΝ & ΣΗΜΑΤΟΔΟΤΗΣΗΣ Ταχ. Δ/νση: Π. Τσαλδάρη 10 Ταχ. Κώδικας: Πληροφορίες: Ταμπάκης Βασίλειος Τηλ.: Φαξ: Website: Αρ. Πρωτ.:Τ.Υ. 447 Νίκαια: 28/02/2014 ΤΕΧΝΙΚΗ ΕΚΘΕΣΗ ΠΡΟΜΗΘΕΙΑΣ ΓΕΝΙΚΟΥ ΗΛΕΚΤΡΟΛΟΓΙΚΟΥ ΥΛΙΚΟΥ ΕΤΟΥΣ 2014 ΓΕΝΙΚΑ ΣΤΟΙΧΕΙΑ Η παρούσα μελέτη αφορά την προμήθεια ηλεκτρολογικού υλικού. Ο προϋπολογισμός της προμήθειας ανέρχεται στο ποσόν των ,56, με επί πλέον δαπάνη Φ.Π.Α. 23% το ποσό των ,12, ήτοι συνολικής δαπάνης ,68 και θα βαρύνει τον τακτικό προϋπολογισμό του Δήμου οικονομικού έτους Τα προμηθευόμενα είδη θα πρέπει να είναι καινούργια, αμεταχείριστα, υψηλής αισθητικής και να έχουν παραχθεί πρόσφατα. Τα εργοστάσια κατασκευής να είναι πιστοποιημένα κατά ISO τόσο ως προς τη διαδικασία παραγωγής όσο και ως προς την ποιότητα των παραγόμενων προϊόντων. Όσον αφορά τα είδη για τα οποία δεν αναφέρονται στις τεχνικές προδιαγραφές, θα πρέπει τόσο η κατασκευή όσο και η λειτουργία τους καθώς και η συνδεσμολογία και η συνεργασία τους με την ηλεκτρική εγκατάσταση να είναι σύμφωνη με τους κανονισμούς DIN VDE, IEC, CEE, ΕΛ.Ο.Τ. κ.λ.π. οι οποίοι διέπουν τις ηλεκτρικές εγκαταστάσεις και τα χρησιμοποιούμενα σε αυτές στοιχεία. 1

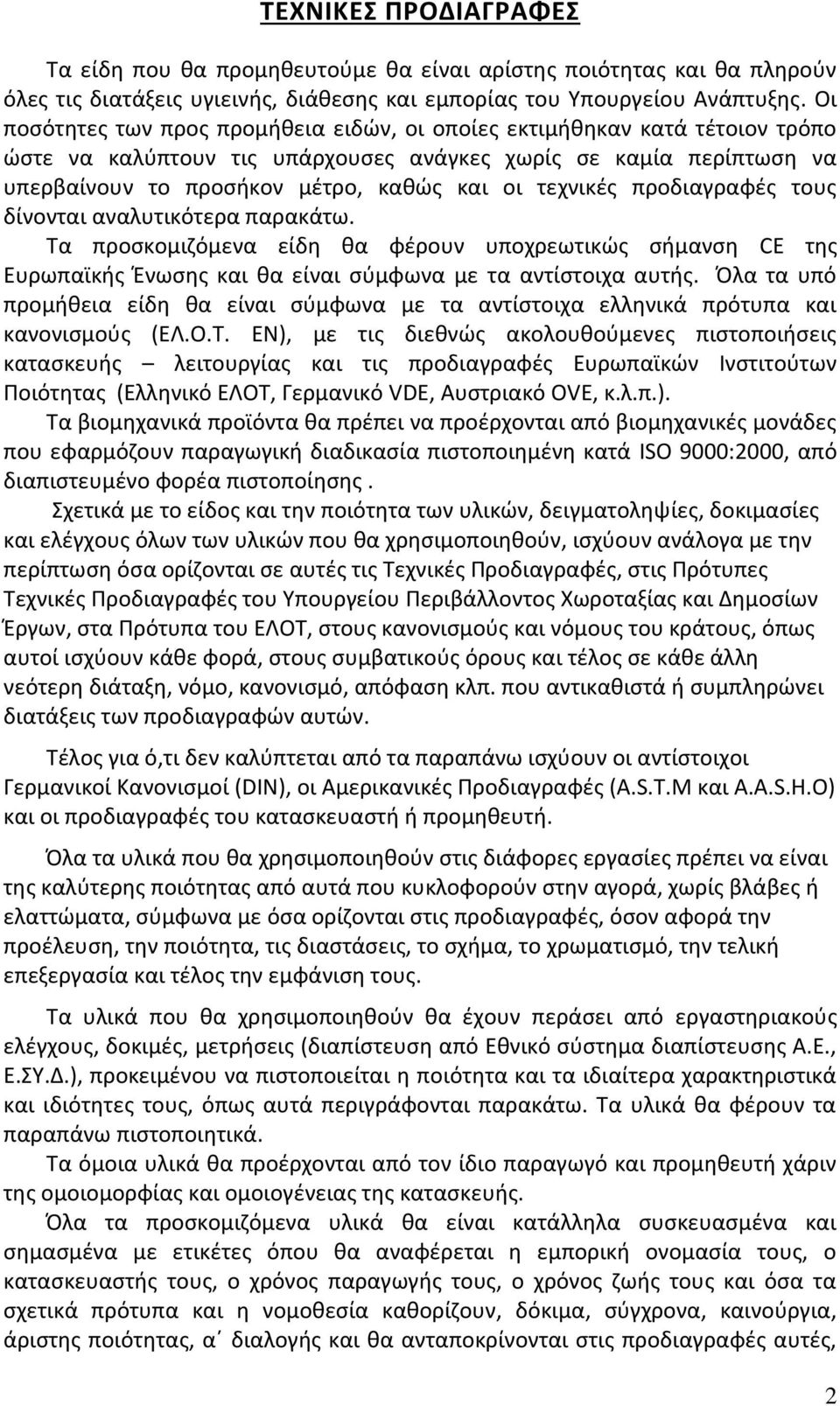

2 ΤΕΧΝΙΚΕΣ ΠΡΟΔΙΑΓΡΑΦΕΣ Τα είδη που θα προμηθευτούμε θα είναι αρίστης ποιότητας και θα πληρούν όλες τις διατάξεις υγιεινής, διάθεσης και εμπορίας του Υπουργείου Ανάπτυξης. Οι ποσότητες των προς προμήθεια ειδών, οι οποίες εκτιμήθηκαν κατά τέτοιον τρόπο ώστε να καλύπτουν τις υπάρχουσες ανάγκες χωρίς σε καμία περίπτωση να υπερβαίνουν το προσήκον μέτρο, καθώς και οι τεχνικές προδιαγραφές τους δίνονται αναλυτικότερα παρακάτω. Τα προσκομιζόμενα είδη θα φέρουν υποχρεωτικώς σήμανση CE της Ευρωπαϊκής Ένωσης και θα είναι σύμφωνα με τα αντίστοιχα αυτής. Όλα τα υπό προμήθεια είδη θα είναι σύμφωνα με τα αντίστοιχα ελληνικά πρότυπα και κανονισμούς (ΕΛ.Ο.Τ. ΕΝ), με τις διεθνώς ακολουθούμενες πιστοποιήσεις κατασκευής λειτουργίας και τις προδιαγραφές Ευρωπαϊκών Ινστιτούτων Ποιότητας (Ελληνικό ΕΛΟΤ, Γερμανικό VDE, Αυστριακό OVE, κ.λ.π.). Τα βιομηχανικά προϊόντα θα πρέπει να προέρχονται από βιομηχανικές μονάδες που εφαρμόζουν παραγωγική διαδικασία πιστοποιημένη κατά ISO 9000:2000, από διαπιστευμένο φορέα πιστοποίησης. Σχετικά με το είδος και την ποιότητα των υλικών, δειγματοληψίες, δοκιμασίες και ελέγχους όλων των υλικών που θα χρησιμοποιηθούν, ισχύουν ανάλογα με την περίπτωση όσα ορίζονται σε αυτές τις Τεχνικές Προδιαγραφές, στις Πρότυπες Τεχνικές Προδιαγραφές του Υπουργείου Περιβάλλοντος Χωροταξίας και Δημοσίων Έργων, στα Πρότυπα του ΕΛΟΤ, στους κανονισμούς και νόμους του κράτους, όπως αυτοί ισχύουν κάθε φορά, στους συμβατικούς όρους και τέλος σε κάθε άλλη νεότερη διάταξη, νόμο, κανονισμό, απόφαση κλπ. που αντικαθιστά ή συμπληρώνει διατάξεις των προδιαγραφών αυτών. Τέλος για ό,τι δεν καλύπτεται από τα παραπάνω ισχύουν οι αντίστοιχοι Γερμανικοί Κανονισμοί (DIN), οι Αμερικανικές Προδιαγραφές (A.S.T.M και A.A.S.H.O) και οι προδιαγραφές του κατασκευαστή ή προμηθευτή. Όλα τα υλικά που θα χρησιμοποιηθούν στις διάφορες εργασίες πρέπει να είναι της καλύτερης ποιότητας από αυτά που κυκλοφορούν στην αγορά, χωρίς βλάβες ή ελαττώματα, σύμφωνα με όσα ορίζονται στις προδιαγραφές, όσον αφορά την προέλευση, την ποιότητα, τις διαστάσεις, το σχήμα, το χρωματισμό, την τελική επεξεργασία και τέλος την εμφάνιση τους. Τα υλικά που θα χρησιμοποιηθούν θα έχουν περάσει από εργαστηριακούς ελέγχους, δοκιμές, μετρήσεις (διαπίστευση από Εθνικό σύστημα διαπίστευσης Α.Ε., Ε.ΣΥ.Δ.), προκειμένου να πιστοποιείται η ποιότητα και τα ιδιαίτερα χαρακτηριστικά και ιδιότητες τους, όπως αυτά περιγράφονται παρακάτω. Τα υλικά θα φέρουν τα παραπάνω πιστοποιητικά. Τα όμοια υλικά θα προέρχονται από τον ίδιο παραγωγό και προμηθευτή χάριν της ομοιομορφίας και ομοιογένειας της κατασκευής. Όλα τα προσκομιζόμενα υλικά θα είναι κατάλληλα συσκευασμένα και σημασμένα με ετικέτες όπου θα αναφέρεται η εμπορική ονομασία τους, ο κατασκευαστής τους, ο χρόνος παραγωγής τους, ο χρόνος ζωής τους και όσα τα σχετικά πρότυπα και η νομοθεσία καθορίζουν, δόκιμα, σύγχρονα, καινούργια, άριστης ποιότητας, α διαλογής και θα ανταποκρίνονται στις προδιαγραφές αυτές, 2

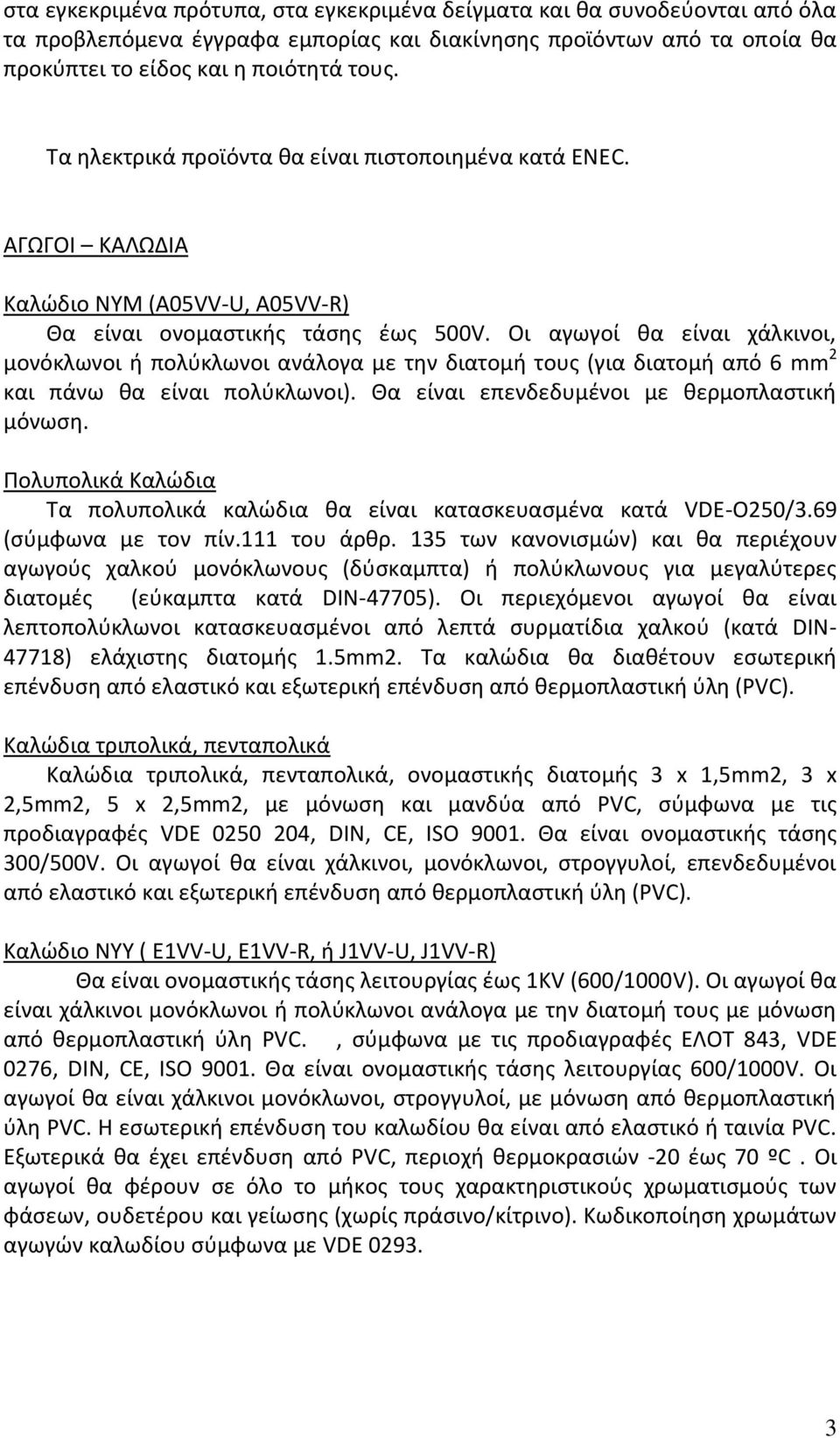

3 στα εγκεκριμένα πρότυπα, στα εγκεκριμένα δείγματα και θα συνοδεύονται από όλα τα προβλεπόμενα έγγραφα εμπορίας και διακίνησης προϊόντων από τα οποία θα προκύπτει το είδος και η ποιότητά τους. Τα ηλεκτρικά προϊόντα θα είναι πιστοποιημένα κατά ΕΝΕC. ΑΓΩΓΟΙ ΚΑΛΩΔΙΑ Καλώδιο NYM (Α05VV-U, Α05VV-R) Θα είναι ονομαστικής τάσης έως 500V. Οι αγωγοί θα είναι χάλκινοι, μονόκλωνοι ή πολύκλωνοι ανάλογα με την διατομή τους (για διατομή από 6 mm 2 και πάνω θα είναι πολύκλωνοι). Θα είναι επενδεδυμένοι με θερμοπλαστική μόνωση. Πολυπολικά Καλώδια Τα πολυπολικά καλώδια θα είναι κατασκευασμένα κατά VDE-O250/3.69 (σύμφωνα με τον πίν.111 του άρθρ. 135 των κανονισμών) και θα περιέχουν αγωγούς χαλκού μονόκλωνους (δύσκαμπτα) ή πολύκλωνους για μεγαλύτερες διατομές (εύκαμπτα κατά DIN-47705). Οι περιεχόμενοι αγωγοί θα είναι λεπτοπολύκλωνοι κατασκευασμένοι από λεπτά συρματίδια χαλκού (κατά DIN ) ελάχιστης διατομής 1.5mm2. Τα καλώδια θα διαθέτουν εσωτερική επένδυση από ελαστικό και εξωτερική επένδυση από θερμοπλαστική ύλη (PVC). Καλώδια τριπολικά, πενταπολικά Καλώδια τριπολικά, πενταπολικά, ονομαστικής διατομής 3 x 1,5mm2, 3 x 2,5mm2, 5 x 2,5mm2, με μόνωση και μανδύα από PVC, σύμφωνα με τις προδιαγραφές VDE , DIN, CE, ISO Θα είναι ονομαστικής τάσης 300/500V. Οι αγωγοί θα είναι χάλκινοι, μονόκλωνοι, στρογγυλοί, επενδεδυμένοι από ελαστικό και εξωτερική επένδυση από θερμοπλαστική ύλη (PVC). Καλώδιο NYΥ ( Ε1VV-U, Ε1VV-R, ή J1VV-U, J1VV-R) Θα είναι ονομαστικής τάσης λειτουργίας έως 1KV (600/1000V). Οι αγωγοί θα είναι χάλκινοι μονόκλωνοι ή πολύκλωνοι ανάλογα με την διατομή τους με μόνωση από θερμοπλαστική ύλη PVC., σύμφωνα με τις προδιαγραφές ΕΛΟΤ 843, VDE 0276, DIN, CE, ISO Θα είναι ονομαστικής τάσης λειτουργίας 600/1000V. Οι αγωγοί θα είναι χάλκινοι μονόκλωνοι, στρογγυλοί, με μόνωση από θερμοπλαστική ύλη PVC. Η εσωτερική επένδυση του καλωδίου θα είναι από ελαστικό ή ταινία PVC. Εξωτερικά θα έχει επένδυση από PVC, περιοχή θερμοκρασιών -20 έως 70 ºC. Οι αγωγοί θα φέρουν σε όλο το μήκος τους χαρακτηριστικούς χρωματισμούς των φάσεων, ουδετέρου και γείωσης (χωρίς πράσινο/κίτρινο). Κωδικοποίηση χρωμάτων αγωγών καλωδίου σύμφωνα με VDE

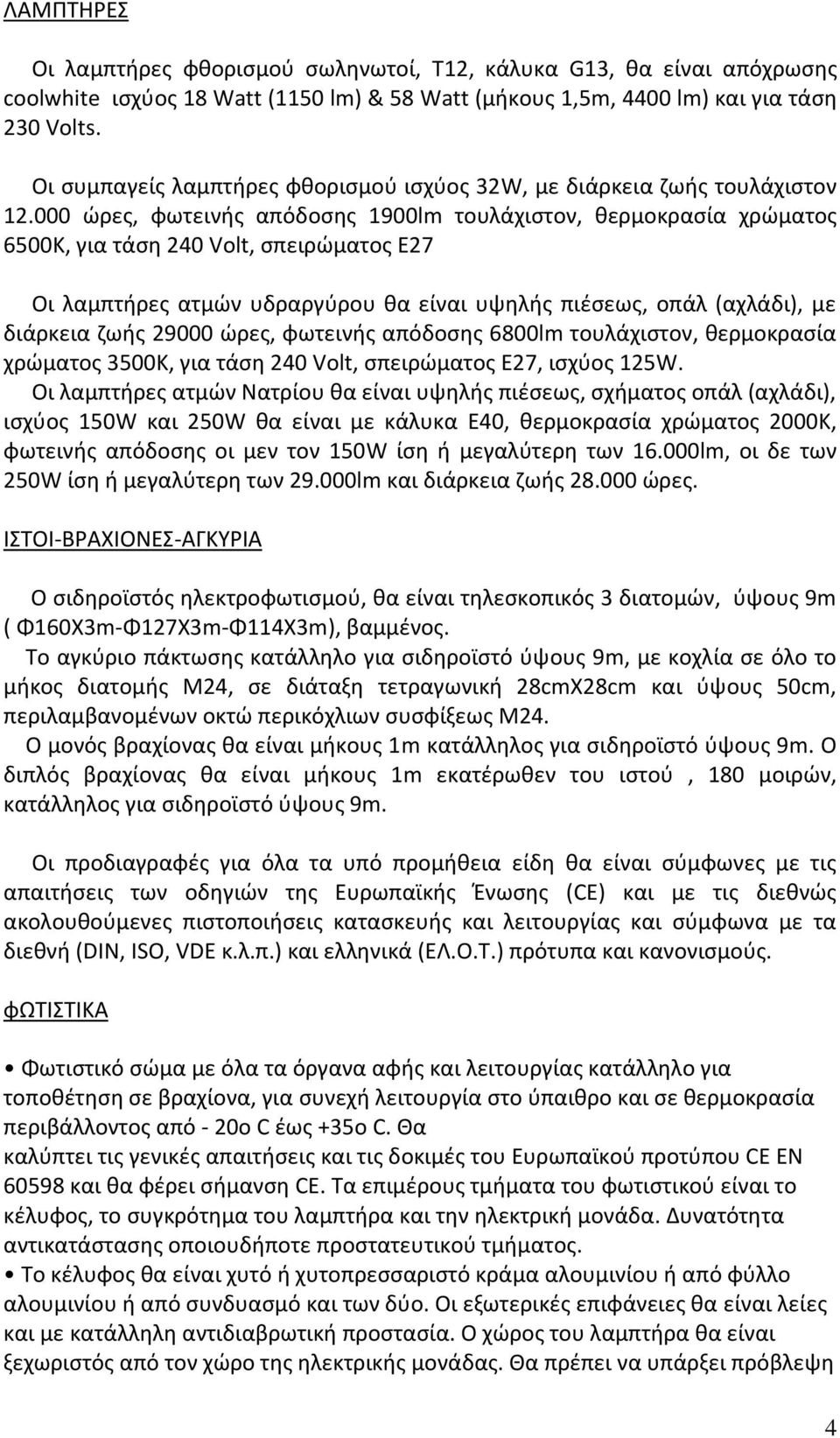

4 ΛΑΜΠΤΗΡΕΣ Οι λαμπτήρες φθορισμού σωληνωτοί, Τ12, κάλυκα G13, θα είναι απόχρωσης coolwhite ισχύος 18 Watt (1150 lm) & 58 Watt (μήκους 1,5m, 4400 lm) και για τάση 230 Volts. Οι συμπαγείς λαμπτήρες φθορισμού ισχύος 32W, με διάρκεια ζωής τουλάχιστον ώρες, φωτεινής απόδοσης 1900lm τουλάχιστον, θερμοκρασία χρώματος 6500Κ, για τάση 240 Volt, σπειρώματος Ε27 Οι λαμπτήρες ατμών υδραργύρου θα είναι υψηλής πιέσεως, οπάλ (αχλάδι), με διάρκεια ζωής ώρες, φωτεινής απόδοσης 6800lm τουλάχιστον, θερμοκρασία χρώματος 3500Κ, για τάση 240 Volt, σπειρώματος Ε27, ισχύος 125W. Οι λαμπτήρες ατμών Νατρίου θα είναι υψηλής πιέσεως, σχήματος οπάλ (αχλάδι), ισχύος 150W και 250W θα είναι με κάλυκα Ε40, θερμοκρασία χρώματος 2000Κ, φωτεινής απόδοσης οι μεν τον 150W ίση ή μεγαλύτερη των lm, οι δε των 250W ίση ή μεγαλύτερη των lm και διάρκεια ζωής ώρες. ΙΣΤΟΙ-ΒΡΑΧΙΟΝΕΣ-ΑΓΚΥΡΙΑ Ο σιδηροϊστός ηλεκτροφωτισμού, θα είναι τηλεσκοπικός 3 διατομών, ύψους 9m ( Φ160Χ3m-Φ127Χ3m-Φ114Χ3m), βαμμένος. Το αγκύριο πάκτωσης κατάλληλο για σιδηροϊστό ύψους 9m, με κοχλία σε όλο το μήκος διατομής Μ24, σε διάταξη τετραγωνική 28cmX28cm και ύψους 50cm, περιλαμβανoμένων οκτώ περικόχλιων συσφίξεως Μ24. Ο μονός βραχίονας θα είναι μήκους 1m κατάλληλος για σιδηροϊστό ύψους 9m. Ο διπλός βραχίονας θα είναι μήκους 1m εκατέρωθεν του ιστού, 180 μοιρών, κατάλληλος για σιδηροϊστό ύψους 9m. Οι προδιαγραφές για όλα τα υπό προμήθεια είδη θα είναι σύμφωνες με τις απαιτήσεις των οδηγιών της Ευρωπαϊκής Ένωσης (CE) και με τις διεθνώς ακολουθούμενες πιστοποιήσεις κατασκευής και λειτουργίας και σύμφωνα με τα διεθνή (DIN, ISO, VDE κ.λ.π.) και ελληνικά (ΕΛ.Ο.Τ.) πρότυπα και κανονισμούς. φωτιστικα Φωτιστικό σώμα με όλα τα όργανα αφής και λειτουργίας κατάλληλο για τοποθέτηση σε βραχίονα, για συνεχή λειτουργία στο ύπαιθρο και σε θερμοκρασία περιβάλλοντος από - 20ο C έως +35ο C. Θα καλύπτει τις γενικές απαιτήσεις και τις δοκιμές του Ευρωπαϊκού προτύπου CE ΕΝ και θα φέρει σήμανση CE. Τα επιμέρους τμήματα του φωτιστικού είναι το κέλυφος, το συγκρότημα του λαμπτήρα και την ηλεκτρική μονάδα. Δυνατότητα αντικατάστασης οποιουδήποτε προστατευτικού τμήματος. Το κέλυφος θα είναι χυτό ή χυτοπρεσσαριστό κράμα αλουμινίου ή από φύλλο αλουμινίου ή από συνδυασμό και των δύο. Οι εξωτερικές επιφάνειες θα είναι λείες και με κατάλληλη αντιδιαβρωτική προστασία. Ο χώρος του λαμπτήρα θα είναι ξεχωριστός από τον χώρο της ηλεκτρικής μονάδας. Θα πρέπει να υπάρξει πρόβλεψη 4

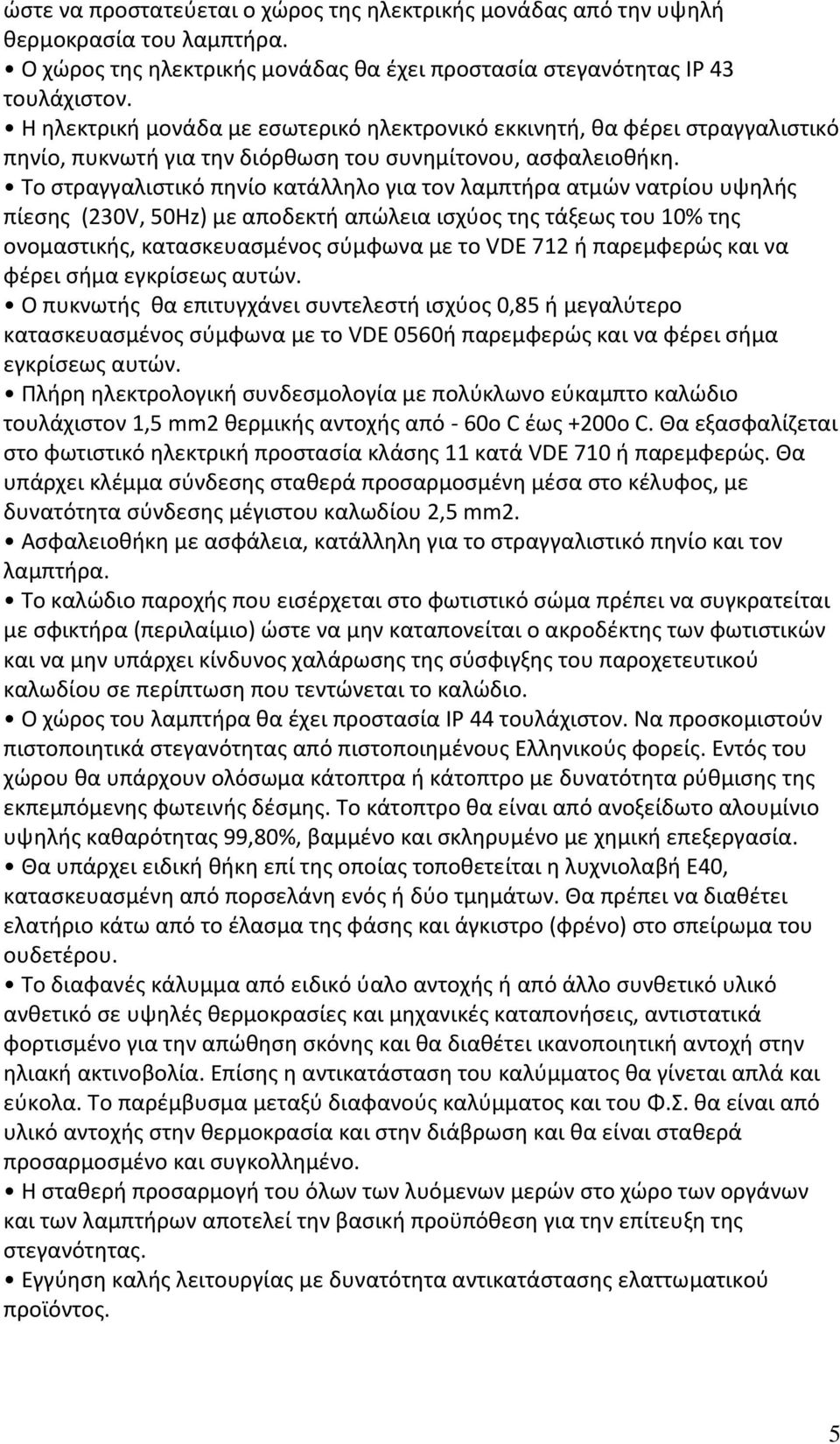

5 ώστε να προστατεύεται ο χώρος της ηλεκτρικής μονάδας από την υψηλή θερμοκρασία του λαμπτήρα. Ο χώρος της ηλεκτρικής μονάδας θα έχει προστασία στεγανότητας ΙΡ 43 τουλάχιστον. Η ηλεκτρική μονάδα με εσωτερικό ηλεκτρονικό εκκινητή, θα φέρει στραγγαλιστικό πηνίο, πυκνωτή για την διόρθωση του συνημίτονου, ασφαλειοθήκη. To στραγγαλιστικό πηνίο κατάλληλο για τον λαμπτήρα ατμών νατρίου υψηλής πίεσης (230V, 50Ηz) με αποδεκτή απώλεια ισχύος της τάξεως του 10% της ονομαστικής, κατασκευασμένος σύμφωνα με το VDE 712 ή παρεμφερώς και να φέρει σήμα εγκρίσεως αυτών. Ο πυκνωτής θα επιτυγχάνει συντελεστή ισχύος 0,85 ή μεγαλύτερο κατασκευασμένος σύμφωνα με το VDE 0560ή παρεμφερώς και να φέρει σήμα εγκρίσεως αυτών. Πλήρη ηλεκτρολογική συνδεσμολογία με πολύκλωνο εύκαμπτο καλώδιο τουλάχιστον 1,5 mm2 θερμικής αντοχής από - 60ο C έως +200ο C. Θα εξασφαλίζεται στο φωτιστικό ηλεκτρική προστασία κλάσης 11 κατά VDE 710 ή παρεμφερώς. Θα υπάρχει κλέμμα σύνδεσης σταθερά προσαρμοσμένη μέσα στο κέλυφος, με δυνατότητα σύνδεσης μέγιστου καλωδίου 2,5 mm2. Ασφαλειοθήκη με ασφάλεια, κατάλληλη για το στραγγαλιστικό πηνίο και τον λαμπτήρα. Το καλώδιο παροχής που εισέρχεται στο φωτιστικό σώμα πρέπει να συγκρατείται με σφικτήρα (περιλαίμιο) ώστε να μην καταπονείται ο ακροδέκτης των φωτιστικών και να μην υπάρχει κίνδυνος χαλάρωσης της σύσφιγξης του παροχετευτικού καλωδίου σε περίπτωση που τεντώνεται το καλώδιο. Ο χώρος του λαμπτήρα θα έχει προστασία ΙΡ 44 τουλάχιστον. Να προσκομιστούν πιστοποιητικά στεγανότητας από πιστοποιημένους Ελληνικούς φορείς. Εντός του χώρου θα υπάρχουν ολόσωμα κάτοπτρα ή κάτοπτρο με δυνατότητα ρύθμισης της εκπεμπόμενης φωτεινής δέσμης. Το κάτοπτρο θα είναι από ανοξείδωτο αλουμίνιο υψηλής καθαρότητας 99,80%, βαμμένο και σκληρυμένο με χημική επεξεργασία. Θα υπάρχει ειδική θήκη επί της οποίας τοποθετείται η λυχνιολαβή Ε40, κατασκευασμένη από πορσελάνη ενός ή δύο τμημάτων. Θα πρέπει να διαθέτει ελατήριο κάτω από το έλασμα της φάσης και άγκιστρο (φρένο) στο σπείρωμα του ουδετέρου. Το διαφανές κάλυμμα από ειδικό ύαλο αντοχής ή από άλλο συνθετικό υλικό ανθετικό σε υψηλές θερμοκρασίες και μηχανικές καταπονήσεις, αντιστατικά φορτισμένο για την απώθηση σκόνης και θα διαθέτει ικανοποιητική αντοχή στην ηλιακή ακτινοβολία. Επίσης η αντικατάσταση του καλύμματος θα γίνεται απλά και εύκολα. Το παρέμβυσμα μεταξύ διαφανούς καλύμματος και του Φ.Σ. θα είναι από υλικό αντοχής στην θερμοκρασία και στην διάβρωση και θα είναι σταθερά προσαρμοσμένο και συγκολλημένο. Η σταθερή προσαρμογή του όλων των λυόμενων μερών στο χώρο των οργάνων και των λαμπτήρων αποτελεί την βασική προϋπόθεση για την επίτευξη της στεγανότητας. Εγγύηση καλής λειτουργίας με δυνατότητα αντικατάστασης ελαττωματικού προϊόντος. 5

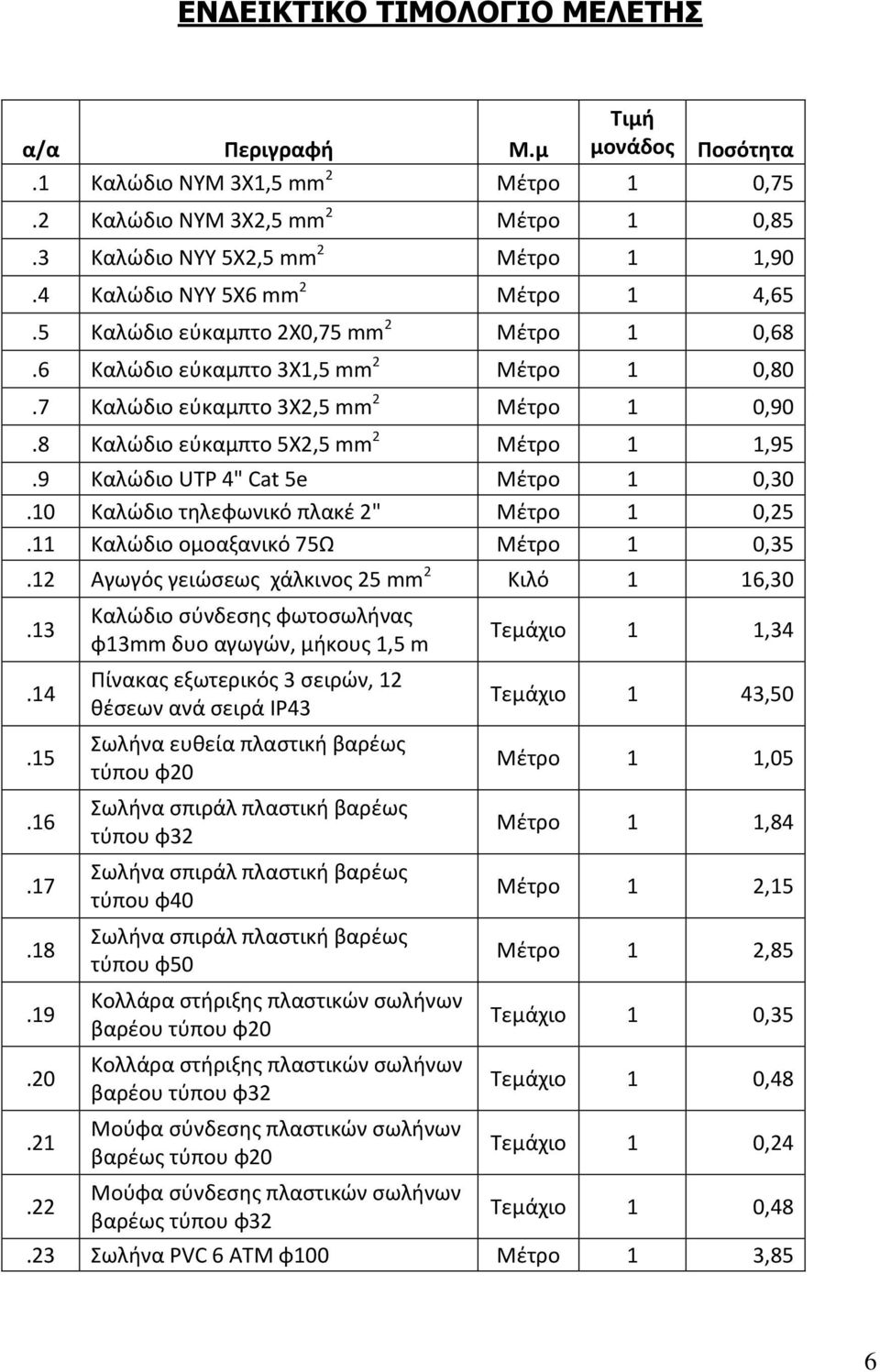

6 EΝΔΕΙΚΤΙΚΟ ΤΙΜΟΛΟΓΙΟ ΜΕΛΕΤΗΣ Τιμή α/α Περιγραφή Μ.μ μονάδος Ποσότητα.1 Καλώδιο ΝΥΜ 3Χ1,5 mm 2 Μέτρο 1 0,75.2 Καλώδιο ΝΥΜ 3Χ2,5 mm 2 Μέτρο 1 0,85.3 Καλώδιο ΝΥΥ 5Χ2,5 mm 2 Μέτρο 1 1,90.4 Καλώδιο ΝΥΥ 5Χ6 mm 2 Μέτρο 1 4,65.5 Καλώδιο εύκαμπτο 2Χ0,75 mm 2 Μέτρο 1 0,68.6 Καλώδιο εύκαμπτο 3Χ1,5 mm 2 Μέτρο 1 0,80.7 Καλώδιο εύκαμπτο 3Χ2,5 mm 2 Μέτρο 1 0,90.8 Καλώδιο εύκαμπτο 5Χ2,5 mm 2 Μέτρο 1 1,95.9 Καλώδιο UTP 4" Cat 5e Μέτρο 1 0,30.10 Καλώδιο τηλεφωνικό πλακέ 2" Μέτρο 1 0,25.11 Καλώδιο ομοαξανικό 75Ω Μέτρο 1 0,35.12 Αγωγός γειώσεως χάλκινος 25 mm 2 Κιλό 1 16, Καλώδιο σύνδεσης φωτοσωλήνας φ13mm δυο αγωγών, μήκους 1,5 m Πίνακας εξωτερικός 3 σειρών, 12 θέσεων ανά σειρά ΙΡ43 Σωλήνα ευθεία πλαστική βαρέως τύπου φ20 Σωλήνα σπιράλ πλαστική βαρέως τύπου φ32 Σωλήνα σπιράλ πλαστική βαρέως τύπου φ40 Σωλήνα σπιράλ πλαστική βαρέως τύπου φ50 Κολλάρα στήριξης πλαστικών σωλήνων βαρέου τύπου φ20 Κολλάρα στήριξης πλαστικών σωλήνων βαρέου τύπου φ32 Μούφα σύνδεσης πλαστικών σωλήνων βαρέως τύπου φ20 Μούφα σύνδεσης πλαστικών σωλήνων βαρέως τύπου φ32 Τεμάχιο 1 1,34 Τεμάχιο 1 43,50 Μέτρο 1 1,05 Μέτρο 1 1,84 Μέτρο 1 2,15 Μέτρο 1 2,85 Τεμάχιο 1 0,35 Τεμάχιο 1 0,48 Τεμάχιο 1 0,24 Τεμάχιο 1 0,48.23 Σωλήνα PVC 6 ΑΤΜ φ100 Μέτρο 1 3,85 6

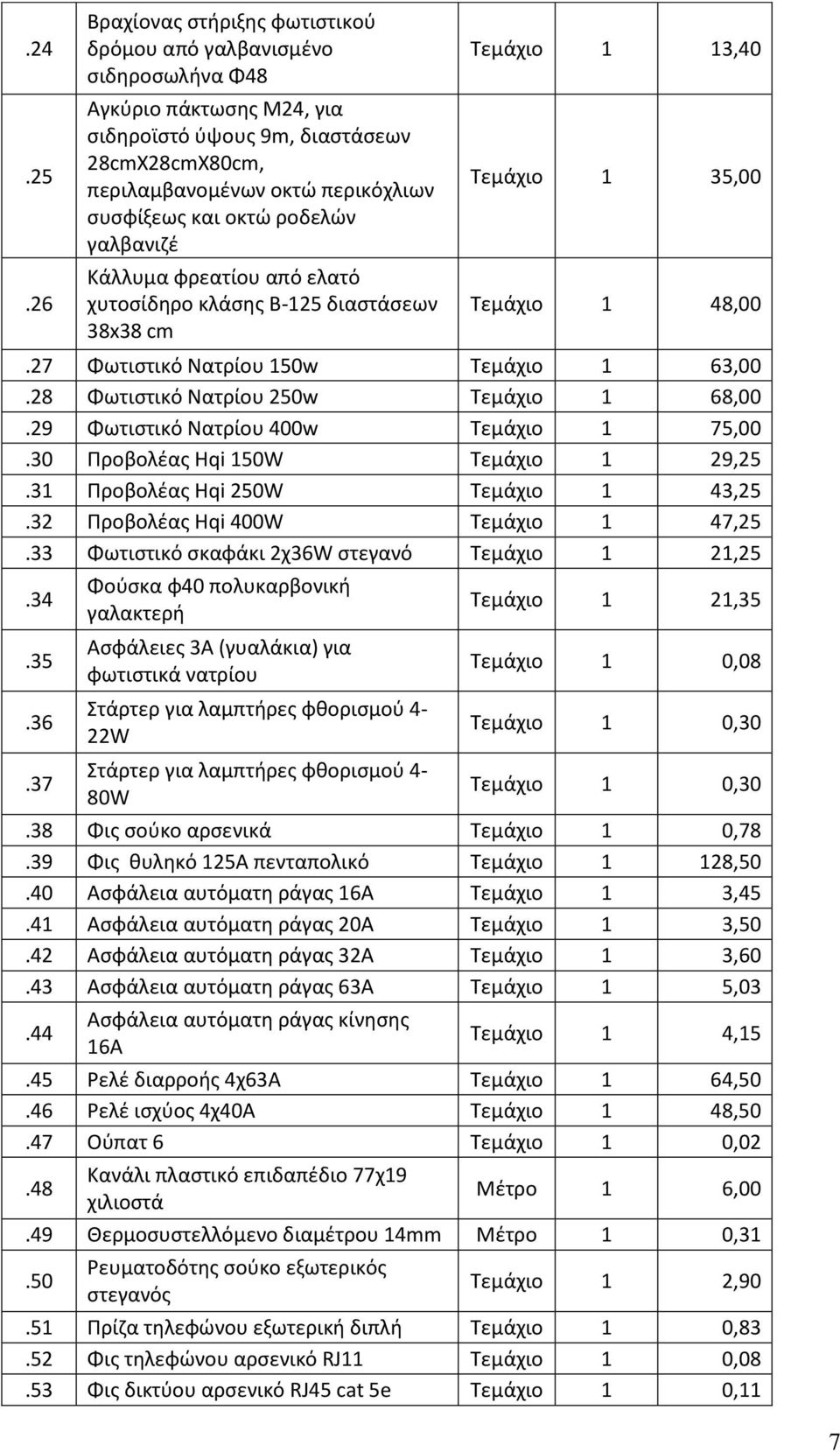

7 Βραχίονας στήριξης φωτιστικού δρόμου από γαλβανισμένο σιδηροσωλήνα Φ48 Αγκύριο πάκτωσης Μ24, για σιδηροϊστό ύψους 9m, διαστάσεων 28cmX28cmX80cm, περιλαμβανομένων οκτώ περικόχλιων συσφίξεως και οκτώ ροδελών γαλβανιζέ Κάλλυμα φρεατίου από ελατό χυτοσίδηρο κλάσης Β-125 διαστάσεων 38x38 cm Τεμάχιο 1 13,40 Τεμάχιο 1 35,00 Τεμάχιο 1 48,00.27 Φωτιστικό Νατρίου 150w Τεμάχιο 1 63,00.28 Φωτιστικό Νατρίου 250w Τεμάχιο 1 68,00.29 Φωτιστικό Νατρίου 400w Τεμάχιο 1 75,00.30 Προβολέας Hqi 150W Τεμάχιο 1 29,25.31 Προβολέας Hqi 250W Τεμάχιο 1 43,25.32 Προβολέας Hqi 400W Τεμάχιο 1 47,25.33 Φωτιστικό σκαφάκι 2χ36W στεγανό Τεμάχιο 1 21, Φούσκα φ40 πολυκαρβονική γαλακτερή Ασφάλειες 3Α (γυαλάκια) για φωτιστικά νατρίου Στάρτερ για λαμπτήρες φθορισμού 4-22W Στάρτερ για λαμπτήρες φθορισμού 4-80W Τεμάχιο 1 21,35 Τεμάχιο 1 0,08 Τεμάχιο 1 0,30 Τεμάχιο 1 0,30.38 Φις σούκο αρσενικά Τεμάχιο 1 0,78.39 Φις θυληκό 125Α πενταπολικό Τεμάχιο 1 128,50.40 Ασφάλεια αυτόματη ράγας 16Α Τεμάχιο 1 3,45.41 Ασφάλεια αυτόματη ράγας 20Α Τεμάχιο 1 3,50.42 Ασφάλεια αυτόματη ράγας 32Α Τεμάχιο 1 3,60.43 Ασφάλεια αυτόματη ράγας 63Α Τεμάχιο 1 5,03.44 Ασφάλεια αυτόματη ράγας κίνησης 16Α Τεμάχιο 1 4,15.45 Ρελέ διαρροής 4χ63Α Τεμάχιο 1 64,50.46 Ρελέ ισχύος 4χ40Α Τεμάχιο 1 48,50.47 Ούπατ 6 Τεμάχιο 1 0,02.48 Κανάλι πλαστικό επιδαπέδιο 77χ19 χιλιοστά Μέτρο 1 6,00.49 Θερμοσυστελλόμενο διαμέτρου 14mm Μέτρο 1 0,31.50 Ρευματοδότης σούκο εξωτερικός στεγανός Τεμάχιο 1 2,90.51 Πρίζα τηλεφώνου εξωτερική διπλή Τεμάχιο 1 0,83.52 Φις τηλεφώνου αρσενικό RJ11 Τεμάχιο 1 0,08.53 Φις δικτύου αρσενικό RJ45 cat 5e Τεμάχιο 1 0,11 7

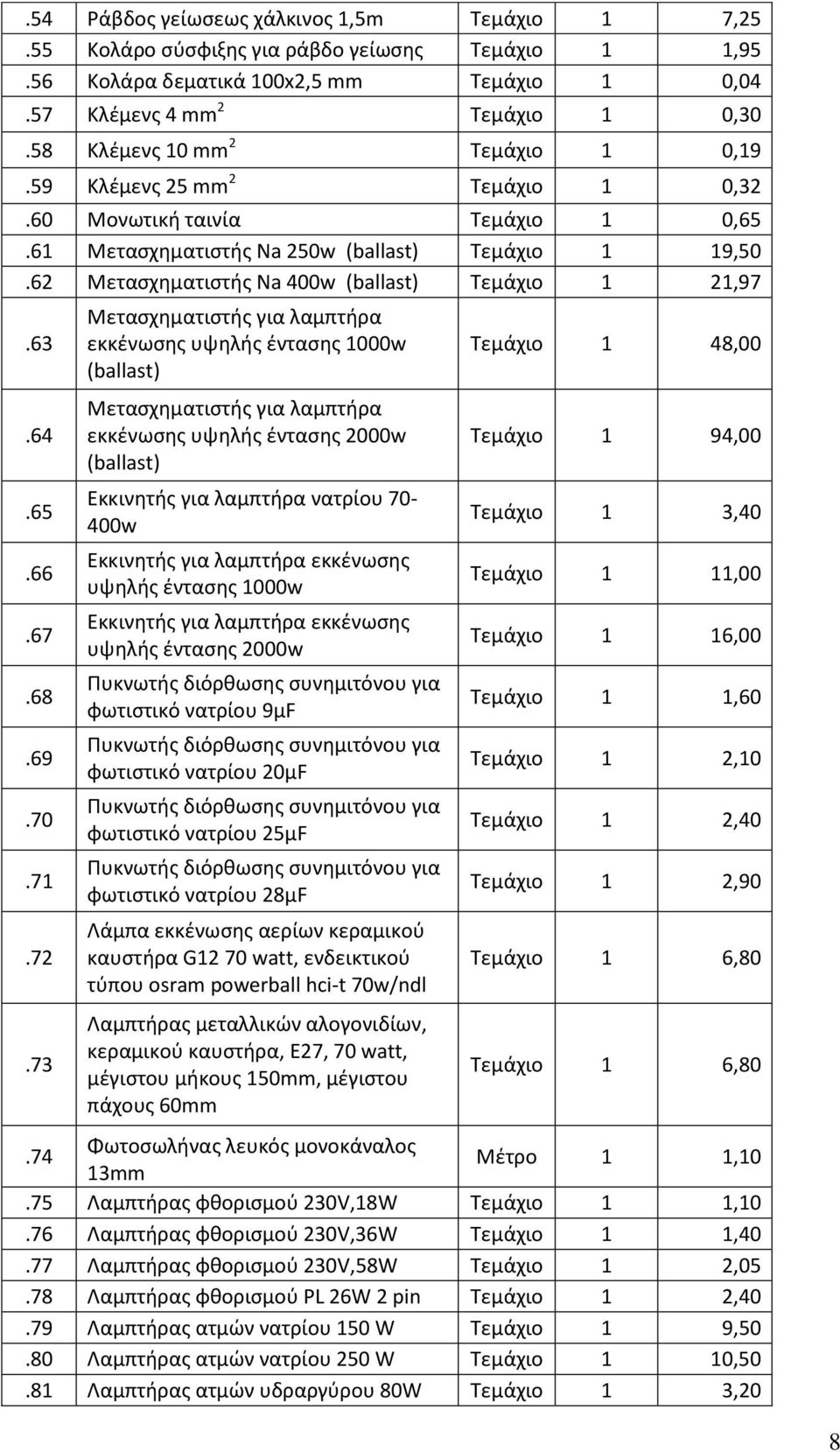

8 .54 Ράβδος γείωσεως χάλκινος 1,5m Τεμάχιο 1 7,25.55 Κολάρο σύσφιξης για ράβδο γείωσης Τεμάχιο 1 1,95.56 Κολάρα δεματικά 100x2,5 mm Τεμάχιο 1 0,04.57 Κλέμενς 4 mm 2 Τεμάχιο 1 0,30.58 Κλέμενς 10 mm 2 Τεμάχιο 1 0,19.59 Κλέμενς 25 mm 2 Τεμάχιο 1 0,32.60 Μονωτική ταινία Τεμάχιο 1 0,65.61 Μετασχηματιστής Na 250w (ballast) Τεμάχιο 1 19,50.62 Μετασχηματιστής Na 400w (ballast) Τεμάχιο 1 21, Μετασχηματιστής για λαμπτήρα εκκένωσης υψηλής έντασης 1000w (ballast) Μετασχηματιστής για λαμπτήρα εκκένωσης υψηλής έντασης 2000w (ballast) Εκκινητής για λαμπτήρα νατρίου w Εκκινητής για λαμπτήρα εκκένωσης υψηλής έντασης 1000w Εκκινητής για λαμπτήρα εκκένωσης υψηλής έντασης 2000w φωτιστικό νατρίου 9μF φωτιστικό νατρίου 20μF φωτιστικό νατρίου 25μF φωτιστικό νατρίου 28μF Λάμπα εκκένωσης αερίων κεραμικού καυστήρα G12 70 watt, ενδεικτικού τύπου osram powerball hci-t 70w/ndl Λαμπτήρας μεταλλικών αλογονιδίων, κεραμικού καυστήρα, Ε27, 70 watt, μέγιστου μήκους 150mm, μέγιστου πάχους 60mm Τεμάχιο 1 48,00 Τεμάχιο 1 94,00 Τεμάχιο 1 3,40 Τεμάχιο 1 11,00 Τεμάχιο 1 16,00 Τεμάχιο 1 1,60 Τεμάχιο 1 2,10 Τεμάχιο 1 2,40 Τεμάχιο 1 2,90 Τεμάχιο 1 6,80 Τεμάχιο 1 6,80.74 Φωτοσωλήνας λευκός μονοκάναλος 13mm Μέτρο 1 1,10.75 Λαμπτήρας φθορισμού 230V,18W Τεμάχιο 1 1,10.76 Λαμπτήρας φθορισμού 230V,36W Τεμάχιο 1 1,40.77 Λαμπτήρας φθορισμού 230V,58W Τεμάχιο 1 2,05.78 Λαμπτήρας φθορισμού PL 26W 2 pin Τεμάχιο 1 2,40.79 Λαμπτήρας ατμών νατρίου 150 W Τεμάχιο 1 9,50.80 Λαμπτήρας ατμών νατρίου 250 W Τεμάχιο 1 10,50.81 Λαμπτήρας ατμών υδραργύρου 80W Τεμάχιο 1 3,20 8

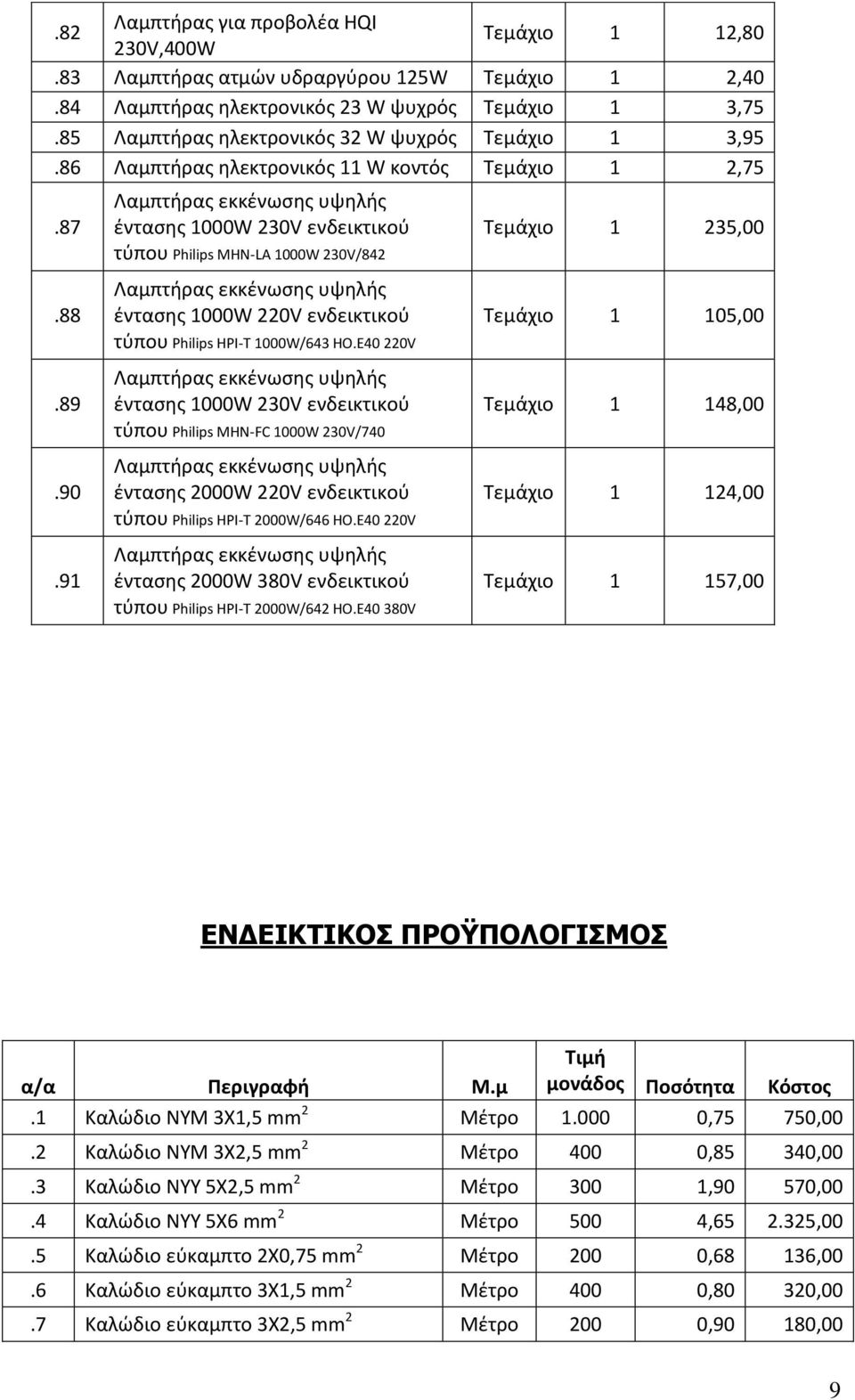

9 .82 Λαμπτήρας για προβολέα HQI 230V,400W Τεμάχιο 1 12,80.83 Λαμπτήρας ατμών υδραργύρου 125W Τεμάχιο 1 2,40.84 Λαμπτήρας ηλεκτρονικός 23 W ψυχρός Τεμάχιο 1 3,75.85 Λαμπτήρας ηλεκτρονικός 32 W ψυχρός Τεμάχιο 1 3,95.86 Λαμπτήρας ηλεκτρονικός 11 W κοντός Τεμάχιο 1 2, έντασης 1000W 230V ενδεικτικού τύπου Philips MHN-LA 1000W 230V/842 έντασης 1000W 220V ενδεικτικού τύπου Philips HPI-T 1000W/643 HO.E40 220V έντασης 1000W 230V ενδεικτικού τύπου Philips MHN-FC 1000W 230V/740 έντασης 2000W 220V ενδεικτικού τύπου Philips HPI-T 2000W/646 HO.E40 220V έντασης 2000W 380V ενδεικτικού τύπου Philips HPI-T 2000W/642 HO.E40 380V Τεμάχιο 1 235,00 Τεμάχιο 1 105,00 Τεμάχιο 1 148,00 Τεμάχιο 1 124,00 Τεμάχιο 1 157,00 ΕΝΔΕΙΚΤΙΚΟΣ ΠΡΟΫΠΟΛΟΓΙΣΜΟΣ Τιμή α/α Περιγραφή Μ.μ μονάδος Ποσότητα Κόστος.1 Καλώδιο ΝΥΜ 3Χ1,5 mm 2 Μέτρο ,75 750,00.2 Καλώδιο ΝΥΜ 3Χ2,5 mm 2 Μέτρο 400 0,85 340,00.3 Καλώδιο ΝΥΥ 5Χ2,5 mm 2 Μέτρο 300 1,90 570,00.4 Καλώδιο ΝΥΥ 5Χ6 mm 2 Μέτρο 500 4, ,00.5 Καλώδιο εύκαμπτο 2Χ0,75 mm 2 Μέτρο 200 0,68 136,00.6 Καλώδιο εύκαμπτο 3Χ1,5 mm 2 Μέτρο 400 0,80 320,00.7 Καλώδιο εύκαμπτο 3Χ2,5 mm 2 Μέτρο 200 0,90 180,00 9

10 .8 Καλώδιο εύκαμπτο 5Χ2,5 mm 2 Μέτρο 100 1,95 195,00.9 Καλώδιο UTP 4" Cat 5e Μέτρο ,30 366,00.10 Καλώδιο τηλεφωνικό πλακέ 2" Μέτρο 500 0,25 125,00.11 Καλώδιο ομοαξανικό 75Ω Μέτρο 200 0,35 70,00.12 Αγωγός γειώσεως χάλκινος 25 mm 2 Κιλό , , Καλώδιο σύνδεσης φωτοσωλήνας φ13mm δυο αγωγών, μήκους 1,5 m Πίνακας εξωτερικός 3 σειρών, 12 θέσεων ανά σειρά ΙΡ43 Σωλήνα ευθεία πλαστική βαρέως τύπου φ20 Σωλήνα σπιράλ πλαστική βαρέως τύπου φ32 Σωλήνα σπιράλ πλαστική βαρέως τύπου φ40 Σωλήνα σπιράλ πλαστική βαρέως τύπου φ50 Κολλάρα στήριξης πλαστικών σωλήνων βαρέου τύπου φ20 Κολλάρα στήριξης πλαστικών σωλήνων βαρέου τύπου φ32 Μούφα σύνδεσης πλαστικών σωλήνων βαρέως τύπου φ20 Μούφα σύνδεσης πλαστικών σωλήνων βαρέως τύπου φ32 Τεμάχιο 250 1,34 335,00 Τεμάχιο 5 43,50 217,50 Μέτρο 200 1,05 210,00 Μέτρο 100 1,84 184,00 Μέτρο 100 2,15 215,00 Μέτρο 100 2,85 285,00 Τεμάχιο 800 0,35 280,00 Τεμάχιο 400 0,48 192,00 Τεμάχιο 150 0,24 36,00 Τεμάχιο 30 0,48 14,40.23 Σωλήνα PVC 6 ΑΤΜ φ100 Μέτρο 300 3, , Βραχίονας στήριξης φωτιστικού δρόμου από γαλβανισμένο σιδηροσωλήνα Φ48 Αγκύριο πάκτωσης Μ24, για σιδηροϊστό ύψους 9m, διαστάσεων 28cmX28cmX80cm, περιλαμβανομένων οκτώ περικόχλιων συσφίξεως και οκτώ ροδελών γαλβανιζέ Κάλλυμα φρεατίου από ελατό χυτοσίδηρο κλάσης Β-125 διαστάσεων 38x38 cm Τεμάχιο 30 13,40 402,00 Τεμάχιο 10 35,00 350,00 Τεμάχιο 20 48,00 960,00.27 Φωτιστικό Νατρίου 150w Τεμάχιο 60 63, ,00.28 Φωτιστικό Νατρίου 250w Τεμάχιο 20 68, ,00.29 Φωτιστικό Νατρίου 400w Τεμάχιο 10 75,00 750,00.30 Προβολέας Hqi 150W Τεμάχιο 5 29,25 146,25.31 Προβολέας Hqi 250W Τεμάχιο 5 43,25 216,25.32 Προβολέας Hqi 400W Τεμάχιο 20 47,25 945,00.33 Φωτιστικό σκαφάκι 2χ36W στεγανό Τεμάχιο 50 21, ,50 10

11 Φούσκα φ40 πολυκαρβονική γαλακτερή Ασφάλειες 3Α (γυαλάκια) για φωτιστικά νατρίου Στάρτερ για λαμπτήρες φθορισμού 4-22W Στάρτερ για λαμπτήρες φθορισμού 4-80W Τεμάχιο , ,00 Τεμάχιο ,08 160,00 Τεμάχιο 300 0,30 90,00 Τεμάχιο ,30 300,00.38 Φις σούκο αρσενικά Τεμάχιο 200 0,78 156,00.39 Φις θυληκό 125Α πενταπολικό Τεμάχιο 1 128,50 128,50.40 Ασφάλεια αυτόματη ράγας 16Α Τεμάχιο 36 3,45 124,20.41 Ασφάλεια αυτόματη ράγας 20Α Τεμάχιο 24 3,50 84,00.42 Ασφάλεια αυτόματη ράγας 32Α Τεμάχιο 24 3,60 86,40.43 Ασφάλεια αυτόματη ράγας 63Α Τεμάχιο 12 5,03 60,36.44 Ασφάλεια αυτόματη ράγας κίνησης 16Α Τεμάχιο 12 4,15 49,80.45 Ρελέ διαρροής 4χ63Α Τεμάχιο 10 64,50 645,00.46 Ρελέ ισχύος 4χ40Α Τεμάχιο 10 48,50 485,00.47 Ούπατ 6 Τεμάχιο ,02 150,00.48 Κανάλι πλαστικό επιδαπέδιο 77χ19 χιλιοστά Μέτρο 100 6,00 600,00.49 Θερμοσυστελλόμενο διαμέτρου 14mm Μέτρο 300 0,31 93,00.50 Ρευματοδότης σούκο εξωτερικός στεγανός Τεμάχιο 20 2,90 58,00.51 Πρίζα τηλεφώνου εξωτερική διπλή Τεμάχιο 50 0,83 41,50.52 Φις τηλεφώνου αρσενικό RJ11 Τεμάχιο ,08 80,00.53 Φις δικτύου αρσενικό RJ45 cat 5e Τεμάχιο 200 0,11 22,00.54 Ράβδος γείωσεως χάλκινος 1,5m Τεμάχιο 60 7,25 435,00.55 Κολάρο σύσφιξης για ράβδο γείωσης Τεμάχιο 80 1,95 156,00.56 Κολάρα δεματικά 100x2,5 mm Τεμάχιο ,04 120,00.57 Κλέμενς 4 mm 2 Τεμάχιο ,30 300,00.58 Κλέμενς 10 mm 2 Τεμάχιο ,19 190,00.59 Κλέμενς 25 mm 2 Τεμάχιο ,32 320,00.60 Μονωτική ταινία Τεμάχιο ,65 650,00.61 Μετασχηματιστής Na 250w (ballast) Τεμάχιο 20 19,50 390,00.62 Μετασχηματιστής Na 400w (ballast) Τεμάχιο 20 21,97 439, Μετασχηματιστής για λαμπτήρα εκκένωσης υψηλής έντασης 1000w (ballast) Μετασχηματιστής για λαμπτήρα εκκένωσης υψηλής έντασης 2000w (ballast) Εκκινητής για λαμπτήρα νατρίου w Τεμάχιο 5 48,00 240,00 Τεμάχιο 5 94,00 470,00 Τεμάχιο 620 3, ,00 11

12 Εκκινητής για λαμπτήρα εκκένωσης υψηλής έντασης 1000w Εκκινητής για λαμπτήρα εκκένωσης υψηλής έντασης 2000w φωτιστικό νατρίου 9μF φωτιστικό νατρίου 20μF φωτιστικό νατρίου 25μF φωτιστικό νατρίου 28μF Λάμπα εκκένωσης αερίων κεραμικού καυστήρα G12 70 watt, ενδεικτικού τύπου osram powerball hci-t 70w/ndl Λαμπτήρας μεταλλικών αλογονιδίων, κεραμικού καυστήρα, Ε27, 70 watt, μέγιστου μήκους 150mm, μέγιστου πάχους 60mm Τεμάχιο 20 11,00 220,00 Τεμάχιο 20 16,00 320,00 Τεμάχιο 200 1,60 320,00 Τεμάχιο 300 2,10 630,00 Τεμάχιο 200 2,40 480,00 Τεμάχιο 200 2,90 580,00 Τεμάχιο 20 6,80 136,00 Τεμάχιο 50 6,80 340,00.74 Φωτοσωλήνας λευκός μονοκάναλος 13mm Μέτρο , ,00.75 Λαμπτήρας φθορισμού 230V,18W Τεμάχιο 300 1,10 330,00.76 Λαμπτήρας φθορισμού 230V,36W Τεμάχιο 700 1,40 980,00.77 Λαμπτήρας φθορισμού 230V,58W Τεμάχιο 200 2,05 410,00.78 Λαμπτήρας φθορισμού PL 26W 2 pin Τεμάχιο 50 2,40 120,00.79 Λαμπτήρας ατμών νατρίου 150 W Τεμάχιο 432 9, ,00.80 Λαμπτήρας ατμών νατρίου 250 W Τεμάχιο , ,00.81 Λαμπτήρας ατμών υδραργύρου 80W Τεμάχιο 200 3,20 640,00.82 Λαμπτήρας για προβολέα HQI 230V,400W Τεμάχιο 50 12,80 640,00.83 Λαμπτήρας ατμών υδραργύρου 125W Τεμάχιο 50 2,40 120,00.84 Λαμπτήρας ηλεκτρονικός 23 W ψυχρός Τεμάχιο 240 3,75 900,00.85 Λαμπτήρας ηλεκτρονικός 32 W ψυχρός Τεμάχιο 700 3, ,00.86 Λαμπτήρας ηλεκτρονικός 11 W κοντός Τεμάχιο 70 2,75 192, έντασης 1000W 230V ενδεικτικού τύπου Philips MHN-LA 1000W 230V/842 έντασης 1000W 220V ενδεικτικού τύπου Philips HPI-T 1000W/643 HO.E40 220V έντασης 1000W 230V ενδεικτικού τύπου Philips MHN-FC 1000W 230V/740 Τεμάχιο 3 235,00 705,00 Τεμάχιο 8 105,00 840,00 Τεμάχιο 2 148,00 296,00 12

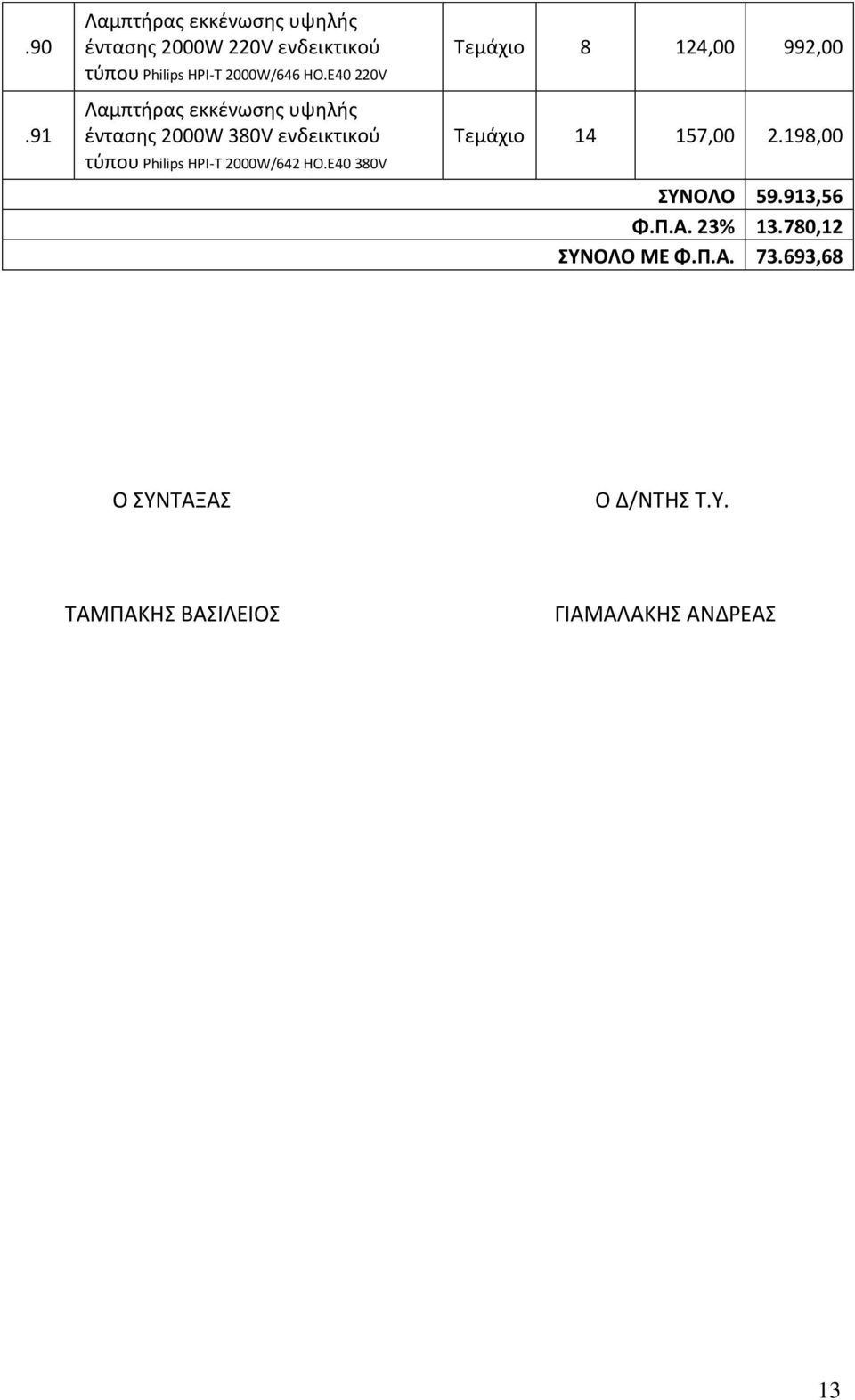

13 έντασης 2000W 220V ενδεικτικού τύπου Philips HPI-T 2000W/646 HO.E40 220V έντασης 2000W 380V ενδεικτικού τύπου Philips HPI-T 2000W/642 HO.E40 380V Τεμάχιο 8 124,00 992,00 Τεμάχιο , ,00 ΣΥΝΟΛΟ ,56 Φ.Π.Α. 23% ,12 ΣΥΝΟΛΟ ΜΕ Φ.Π.Α ,68 Ο ΣΥΝΤΑΞΑΣ Ο Δ/ΝΤΗΣ Τ.Υ. ΤΑΜΠΑΚΗΣ ΒΑΣΙΛΕΙΟΣ ΓΙΑΜΑΛΑΚΗΣ ΑΝΔΡΕΑΣ 13
