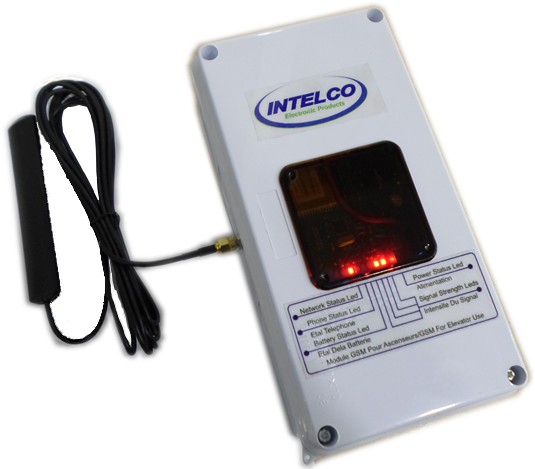

1 GSM INTD0909 Εγχειρίδιο χρήσης GSM INTD0909 Σελ. 2 Γενική Περιγραφή Σελ. 3 Σύνδεση & Ενεργοποίηση Σελ. 4 Επεξηγήσεις LED s Σελ. 5 Σχέδιο Συνδεσμολογίας Παρακαλούμε διαβάστε προσεκτικά τις οδηγίες για να μπορέσετε να εκμεταλλευτείτε όλα τα πλεονεκτήματα αυτής της συσκευής. DOC GSM0909 VER7.1 9/1/2016

2 Γενική Περιγραφή : Η συσκευή GSM με κωδικό INTD0909 είναι ηλεκτρονική διάταξη με την οποία μπορούμε να αντικαταστήσουμε μια απλή τηλεφωνική γραμμή και να πραγματοποιήσουμε τηλεφωνικές κλήσεις σε σταθερό ή κινητό αριθμό.! Προσοχή : Για την πραγματοποίηση κλήσεων από την συσκευή INTD0909 είναι απαραίτητη μια ενεργοποιημένη κάρτα SIM. Η συσκευή μπορεί να δουλέψει και με μια απλή τηλεφωνική συσκευή, αλλά και με το τηλέφωνο εκτάκτου ανάγκης INTELPHONE με κωδικό INTD0900.! Σημαντικό : Η συσκευή μπορεί να δουλέψει και χωρίς κάρτα SIM με την προϋπόθεση ότι θα καλεί μόνο τον διεθνή αριθμό εκτάκτου ανάγκης (112). Για τη λειτουργία της συσκευής INTD0909 είναι απαραίτητα τα ακόλουθα : Παροχή 230V AC στην αντίστοιχη ηλεκτρολογική κλέμα (Βλ. σελ.5 <Σχέδιο 1>). Μπαταρία 12V DC (εμπεριέχετε στην συσκευή) συνδεδεμένη στην αντίστοιχη κλέμα μέσω των καλωδίων με τους συρταρωτούς ακροδέκτες (Βλ. σελ.5 <Σχέδιο 1>).! Σημαντικό : Η συσκευή έχει τη δυνατότητα να φορτίζει και να ελέγχει την κατάσταση της μπαταρίας. Η κατάσταση της μπαταρίας απεικονίζεται μέσω του τρίτου LED από αριστερά (Βλ. σελ.5 <Σχέδιο 1>). Σε περίπτωση σημαντικά αποδυναμωμένης ή χαμηλής στάθμης μπαταρίας η συσκευή έχει τη δυνατότητα να μας ενημερώσει μέσω SMS σε κινητό τηλέφωνο της επιλογής μας (Βλ. σελ.4 <Προγραμματισμός>).!Σε περίπτωση διακοπής παροχής ρεύματος 230V AC, η συσκευή έχει αυτονομία για περίπου 8 ώρες με την προϋπόθεση ότι η μπαταρία βρίσκετε τουλάχιστον στο 90% της δύναμης της. Μία ενεργοποιημένη κάρτα SIM ανεξαρτήτου τηλεφωνικού παρόχου (δεν εμπεριέχετε στην συσκευή).! Προσοχή : Φροντίστε να απενεργοποιήσετε τον κωδικό pin της κάρτας SIM. DOC GSM0909 VER7.1 9/1/2016 2

3 Σύνδεση & Ενεργοποίηση Συσκευής : Τοποθετήστε τη συσκευή στο επιθυμητό σημείο και ακολουθείσθε τα παρακάτω βήματα : 1. Βιδώνουμε το καλώδιο της κεραίας με των ειδικό ακροδέκτη που ξεπροβάλει σε μια από τις δυο πλευρές της συσκευής. 2. Ξεβιδώνουμε τις 4 βίδες πρόσοψης της συσκευής. 3. Συνδέουμε στην κλέμα LINE (Βλ. σελ.5 <Σχέδιο 1>) της συσκευής INTD0909 την τηλεφωνική συσκευή που πρόκειται να χρησιμοποιηθεί (απλή τηλεφωνική συσκευή ή το INTELPHONE). 4. Τοποθετούμε την κάρτα SIM (Βλ. σελ.5 <Σχέδιο 1>) στην ειδική υποδοχή.! Προσοχή : Σιγουρευτείτε ότι έχετε απενεργοποιήσει τον αριθμό pin της κάρτας SIM. 5. Συνδέουμε τα καλώδια με τους συρταρωτούς ακροδέκτες στους πόλους της μπαταρίας με τα αντίστοιχα χρώματα (μαύρο κόκκινο). 6. Τροφοδοτούμε τη συσκευή με ηλεκτρικό ρεύμα 230V AC στην αντίστοιχη κλέμα (Βλ. σελ.5 <Σχέδιο 1>). 7. Συνδέουμε το jumper (reset) (Βλ. σελ.5 <Σχέδιο 1>) που βρίσκεται δίπλα στην κλέμα με την ένδειξη BAT. Μετά την προαναφερόμενη διαδικασία η συσκευή θα αρχίσει ένα test αναβοσβήνοντας όλα τα LED s 8 (οκτώ) στην σειρά δύο φορές. Το LED χρώματος μπλε που βρίσκεται στο κάτω επίπεδο πλακέτας της συσκευής δίπλα στην κλέμα τροφοδοσίας 230V AC από την στιγμή που θα τροφοδοτηθεί η συσκευή με ηλεκτρικό ρεύμα από την μπαταρία ή από το δίκτυο θα είναι συνεχώς ανοιχτό. Στη συνέχεια θα ξεκινήσει την αναζήτηση δικτύου για να συνδεθεί. Κατά τη διαδικασία αυτή τα LED s θα αναβοσβήνουν ένα προς ένα, ξεκινώντας από δεξιά προς αριστερά. Το πρώτο LED από αριστερά (χρώματος μπλε) θα αναβοσβήνει συνεχώς κατά τη διαδικασία αυτή, αλλά και όταν η συσκευή θα έχει ολοκληρώσει την ενεργοποίησή της. Με το πέρας αυτής της διαδικασίας η συσκευή θα είναι έτοιμη προς χρήση. Για να καταλάβουμε ότι έχει γίνει σωστή εκκίνηση η κατάσταση των LED s θα έχουν ως εξής: Το πρώτο LED χρώματος μπλε από αριστερά αναβοσβήνει κάθε 3 sec κατά προσέγγιση (Βλ. σελ.4 <ΠΙΝΑΚΑΣ 1> ). Τα επόμενα 2 (δυο) LED s χρώματος κόκκινο δεν ανάβουν (Βλ. σελ.4 <ΠΙΝΑΚΑΣ 1> ). Τα επόμενα 4 (τέσσερα) LED s χρώματος κόκκινο δείχνουν την ισχύ του σήματος με φορά ισχύς σήματος από τα δεξιά προς τα αριστερά (Βλ. σελ.4 <ΠΙΝΑΚΑΣ 1> ). Το τελευταίο από δεξιά LED χρώματος κόκκινο θα είναι πάντοτε αναμμένο (Βλ. σελ.4 <ΠΙΝΑΚΑΣ 1> ). Αν συμβαίνει κάτι διαφορετικό από τα προαναφερόμενα, τότε θα πρέπει να εκτελεστή η διαδικασία reset με τον εξής τρόπο : Αφαιρούμε το jumper (reset) (Βλ. σελ.5 <Σχέδιο 1>) και περιμένουμε 20 sec. Επανατοποθετούμε το jumper για να ξεκινήσει η διαδικασία όπως περιγράφεται παραπάνω. Για καλύτερο σήμα, αλλάζουμε θέση στη κεραία παρακολουθώντας τα LED s του σήματος. DOC GSM0909 VER7.1 9/1/2016 3

4 LED από αριστερά προς τα δεξιά LED 1 (ΜΠΛΕ) LED 2 (ΚΟΚΚΙΝΟ) ΠΙΝΑΚΑΣ 1 (Επεξηγήσεις LED s) Κατάσταση Αναβοσβήνει κάθε 3 sec : έχει βρει δίκτυο. Αναβοσβήνει κάθε 1 sec : δεν έχει βρει δίκτυο (καλεί μόνο το 112 διεθνής αριθμός έκτακτης ανάγκης). Κατάσταση τηλεφωνικής συσκευής που έχει συνδεθεί στον θάλαμο το ανελκυστήρα (Βλ. σελ.5 <Σχέδιο 1>). Led σβηστό : η συσκευή είναι κλειστή. Led αναβοσβήνει : η συσκευή κάνει κλήση. Led αναμμένο : η συσκευή είναι ανοιχτή και έχει κάνει κατάληψη γραμμής. LED 3 (ΚΟΚΚΙΝΟ) Κατάσταση μπαταρίας. LED 4,5,6,7 (ΚΟΚΚΙΝΟ) LED 8 (ΚΟΚΚΙΝΟ) LED (ΜΠΛΕ) Κάτω επίπεδο πλακέτας Προγραμματισμός : Led σβηστό : η μπαταρία είναι φορτισμένη. Led αναβοσβήνει : η μπαταρία έχει εξασθενίσει. Led αναμμένο : η μπαταρία είναι αφόρτιστη. Ισχύς σήματος κεραίας με το ελάχιστο σήμα LED 7 προς το μέγιστο σήμα LED 4. LED αναμμένο η πάνω πλακέτα έχει τροφοδοσία. LED αναμμένο η κάτω πλακέτα έχει τροφοδοσία. Αποστολή sms για LOW BATTERY (χαμηλή μπαταρία) :! Προσοχή : Για τη λειτουργία αυτή, απαραίτητη προϋπόθεση είναι η χρήση της ενεργοποιημένης κάρτας SIM. Στέλνουμε ένα γραπτό μήνυμα στον αριθμό της ενεργοποιημένης κάρτας SIM που έχουμε τοποθετήσει στην συσκευή INTD0909. Το μήνυμα αυτό θα πρέπει να έχει την παρακάτω μορφή. BAT(κενό) (10ψήφιος αριθμός)! Προσοχή : το μήνυμα πρέπει να είναι γραμμένο μόνο με λατινικούς χαρακτήρες. Όπου ο <10ψήφιος αριθμός> ο αριθμός του κινητού που δεχόμαστε την ενημέρωση με SMS. Με τη ρύθμιση αυτή η συσκευή θα μας στέλνει ένα γραπτό μήνυμα sms με το περιεχόμενο <LOW BAT> όταν η ισχύ της μπαταρίας είναι χαμηλή. DOC GSM0909 VER7.1 9/1/2016 4

+30 2102323345 F.+30 2102386382 www.intelco.com.gr - info@intelco.

5 ΣΧΕΔΙΟ 1 FIGURE 1 Κατασκευή και Σχεδίαση στην Ελλάδα από την INTELCO Electronics Ε. ΠΕΛΕΚΗΣ & ΣΙΑ Ο.Ε. Χρήστου Καρβούνη 27 Τα.Κ Αχαρναί Αττικής T F info@intelco.com.gr Ελληνικό Προϊόν DOC GSM0909 VER7.1 9/1/2016 5
