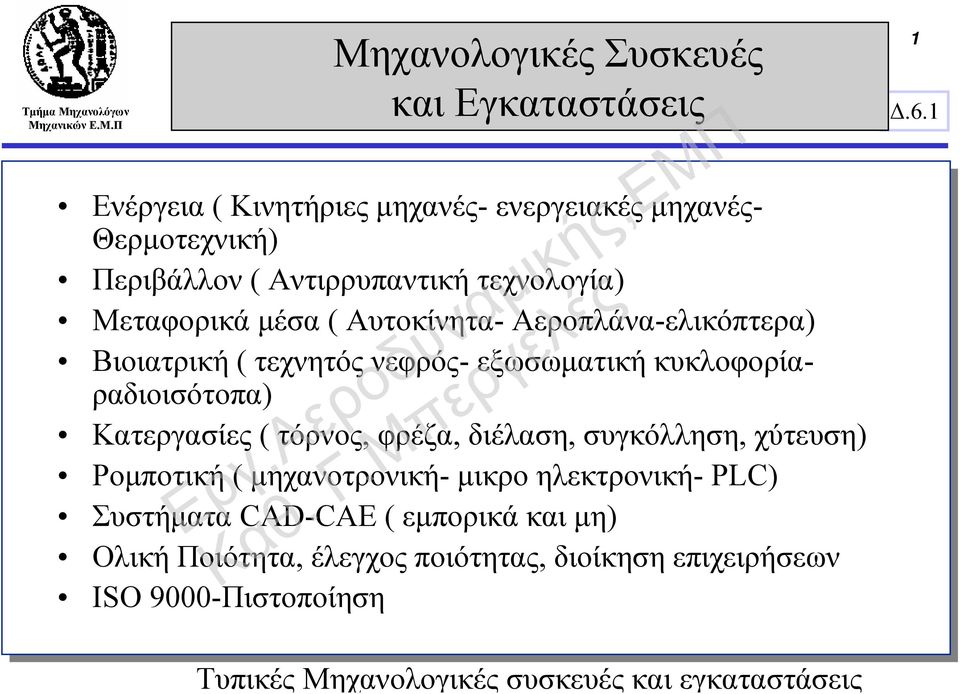

1 Μηχανολογικές Συσκευές και Εγκαταστάσεις Ενέργεια ( Κινητήριες μηχανές- ενεργειακές μηχανές- Θερμοτεχνική) Περιβάλλον ( Αντιρρυπαντική τεχνολογία) Μεταφορικά μέσα ( Αυτοκίνητα- Αεροπλάνα-ελικόπτερα) Βιοιατρική ( τεχνητός νεφρός- εξωσωματική κυκλοφορίαραδιοισότοπα) Κατεργασίες ( τόρνος, φρέζα, διέλαση, συγκόλληση, χύτευση) Ρομποτική ( μηχανοτρονική- μικρο ηλεκτρονική-plc) Συστήματα CAD-CAE ( εμπορικά και μη) Ολική Ποιότητα, έλεγχος ποιότητας, διοίκηση επιχειρήσεων ISO 9000-Πιστοποίηση 1

κυκλοφορίαραδιοισότοπα) Κατεργασίες ( τόρνος, φρέζα, διέλαση, συγκόλληση, χύτευση) Ρομποτική ( μηχανοτρονική- μικρο

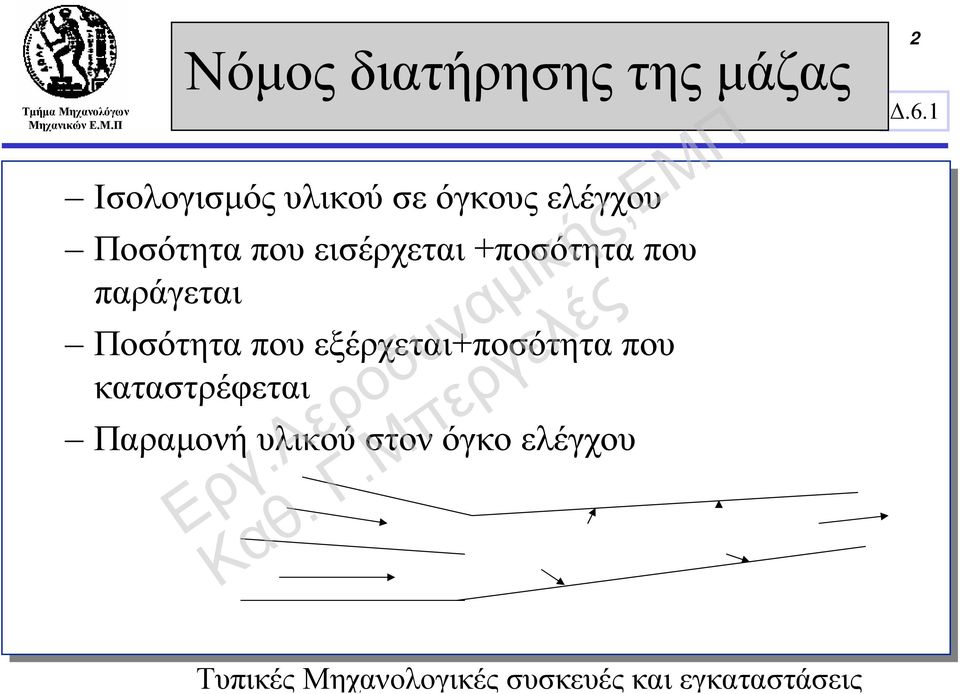

2 Νόμος διατήρησης της μάζας Ισολογισμός υλικού σε όγκους ελέγχου Ποσότητα που εισέρχεται +ποσότητα που παράγεται Ποσότητα που εξέρχεται+ποσότητα που καταστρέφεται Παραμονή υλικού στον όγκο ελέγχου 2

που παράγεται Ποσότητα που εξέρχεται+ποσότητα που

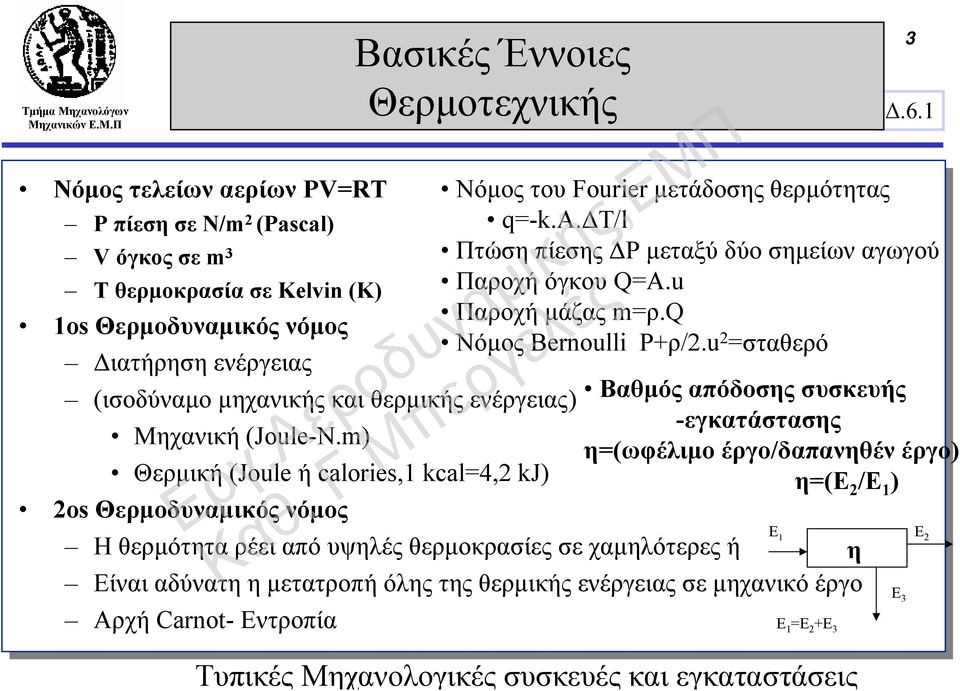

3 Νόμος τελείων αερίων PV=RT P πίεση σε Ν/m 2 (Pascal) V όγκος σε m 3 T θερμοκρασία σε Kelvin (K) 1os Θερμοδυναμικός νόμος Διατήρηση ενέργειας Βασικές Έννοιες Θερμοτεχνικής (ισοδύναμο μηχανικής και θερμικής ενέργειας) Μηχανική (Joule-N.m) Θερμική (Joule ή calories,1 kcal=4,2 kj) 2os Θερμοδυναμικός νόμος Η θερμότητα ρέει από υψηλές θερμοκρασίες σε χαμηλότερες ή Είναι αδύνατη η μετατροπή όλης της θερμικής ενέργειας σε μηχανικό έργο Αρχή Carnot- Εντροπία 3 Νόμος του Fourier μετάδοσης θερμότητας q=-k.a.δτ/l Πτώση πίεσης ΔP μεταξύ δύο σημείων αγωγού Παροχή όγκου Q=A.u Παροχή μάζας m=ρ.q Nόμος Bernoulli P+ρ/2.u 2 =σταθερό Βαθμός απόδοσης συσκευής -εγκατάστασης η=(ωφέλιμο έργο/δαπανηθέν έργο) η=(ε 2 /Ε 1 ) Ε 1 Ε 2 η Ε 1 =Ε 2 +Ε 3 Ε 3

m) Θερμική (Joule ή calories,1 kcal=4,2 kj) 2os Θερμοδυναμικός νόμος Η θερμότητα ρέει από υψηλές θερμοκρασίες σε χαμηλότερες ή Είναι αδύνατη η μετατροπή όλης της θερμικής ενέργειας σε

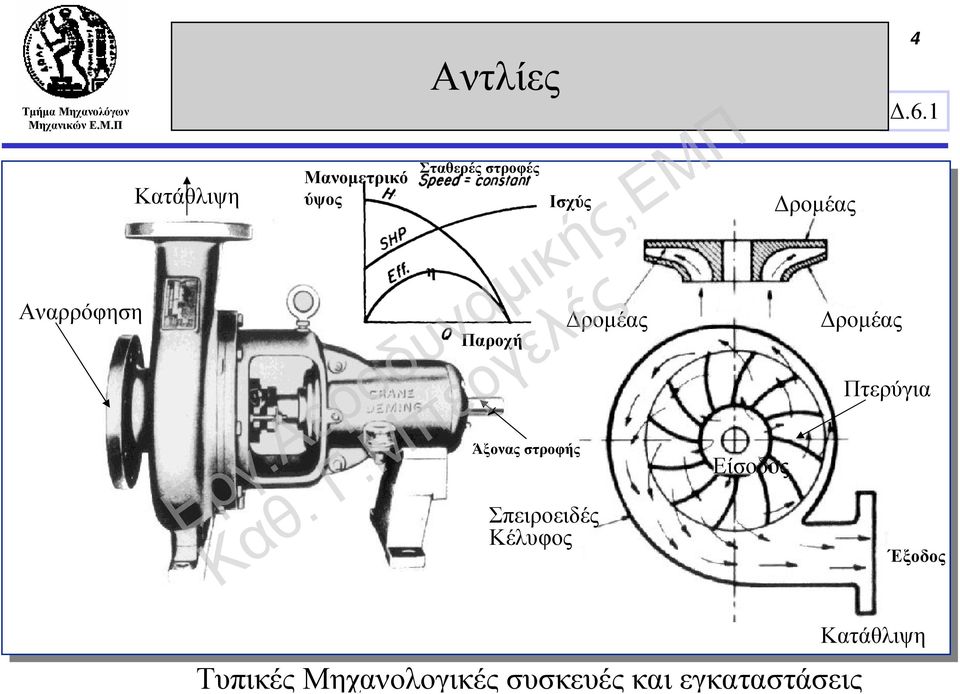

4 Αναρρόφηση Κατάθλιψη Μανομετρικό ύψος Αντλίες Σταθερές στροφές η Παροχή Ισχύς Άξονας στροφής Σπειροειδές Κέλυφος Δρομέας Είσοδος Δρομέας Δρομέας Τυπικές Μηχανολογικές συσκευές και εγκαταστάσεις 4 Πτερύγια Έξοδος Κατάθλιψη

Κέλυφος Δρομέας Είσοδος Δρομέας Δρομέας Τυπικές

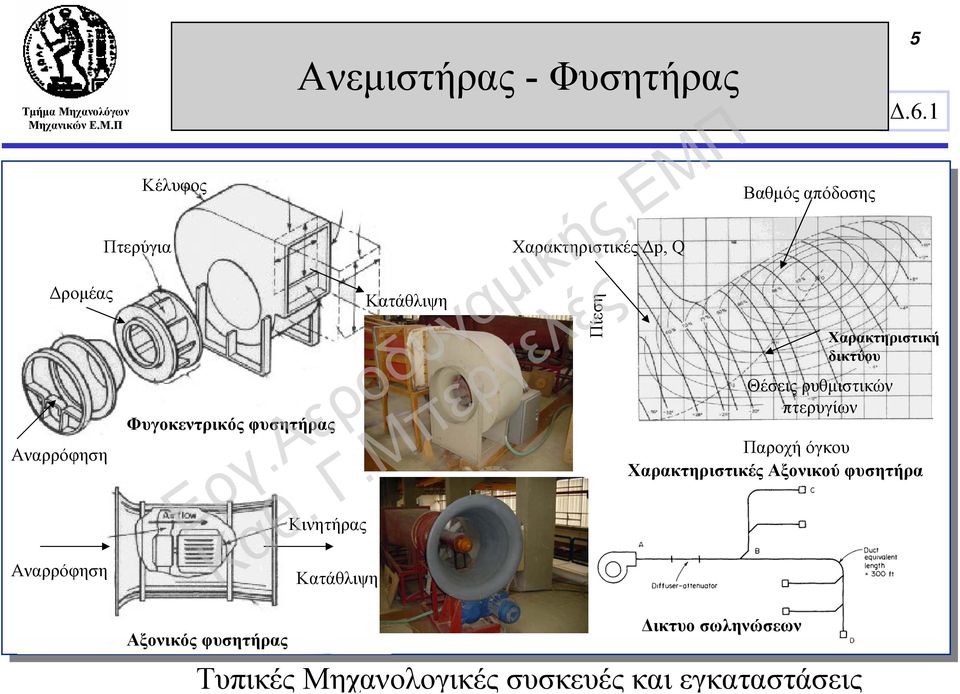

5 Δρομέας Αναρρόφηση Αναρρόφηση Πτερύγια Κέλυφος Φυγοκεντρικός φυσητήρας Αξονικός φυσητήρας Ανεμιστήρας - Φυσητήρας Κινητήρας Κατάθλιψη Κατάθλιψη Χαρακτηριστικές Δp, Q Τυπικές Μηχανολογικές συσκευές και εγκαταστάσεις Πίεση Βαθμός απόδοσης Θέσεις ρυθμιστικών πτερυγίων 5 Παροχή όγκου Χαρακτηριστικές Αξονικού φυσητήρα Δικτυο σωληνώσεων Χαρακτηριστική δικτύου

Τυπικές Μηχανολογικές συσκευές και εγκαταστάσεις Πίεση Βαθμός απόδοσης Θέσεις

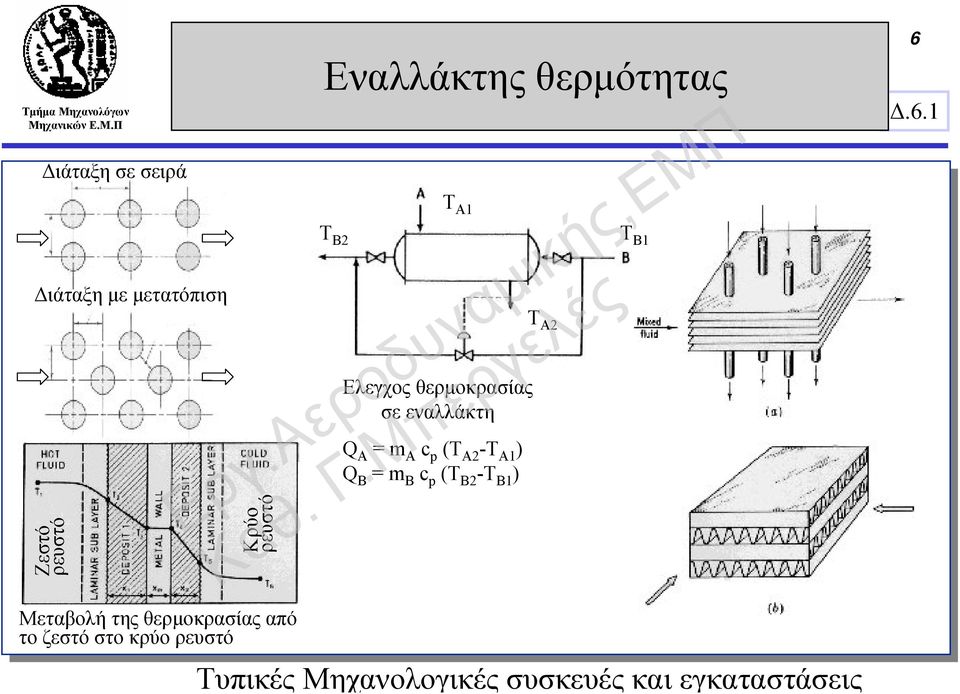

6 Διάταξη σε σειρά Διάταξη με μετατόπιση Ζεστό ρευστό Κρύο ρευστό Εναλλάκτης θερμότητας Τ Β2 Τ Α1 Ελεγχος θερμοκρασίας σε εναλλάκτη Q A = m A c p (T A2 -T A1 ) Q B = m B c p (T B2 -T B1 ) Τ Α2 Τ Β1 6 Μεταβολή της θερμοκρασίας από το ζεστό στο κρύο ρευστό Τυπικές Μηχανολογικές συσκευές και εγκαταστάσεις

-T A1 ) Q B = m B c p (T B2 -T B1 ) Τ Α2 Τ Β1 6 Μεταβολή της θερμοκρασίας

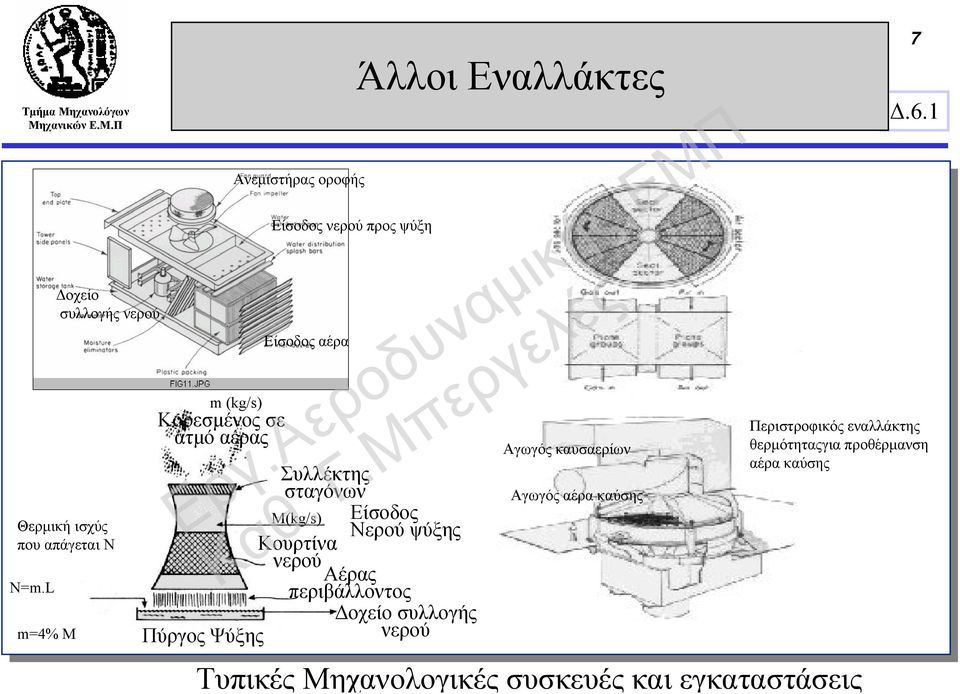

7 Δοχείο συλλογής νερού Θερμική ισχύς που απάγεται Ν Ν=m.L m=4% M Κορεσμένος σε ατμό αέρας Ανεμιστήρας οροφής m (kg/s) Είσοδος νερού προς ψύξη Είσοδος αέρα Συλλέκτης σταγόνων M(kg/s) Είσοδος Νερού ψύξης Κουρτίνα νερού Αέρας περιβάλλοντος Δοχείο συλλογής Πύργος Ψύξης νερού Άλλοι Εναλλάκτες Αγωγός καυσαερίων Αγωγός αέρα καύσης Τυπικές Μηχανολογικές συσκευές και εγκαταστάσεις 7 Περιστροφικός εναλλάκτης θερμότηταςγια προθέρμανση αέρα καύσης

σταγόνων M(kg/s) Είσοδος Νερού ψύξης Κουρτίνα νερού Αέρας περιβάλλοντος Δοχείο συλλογής Πύργος Ψύξης νερού

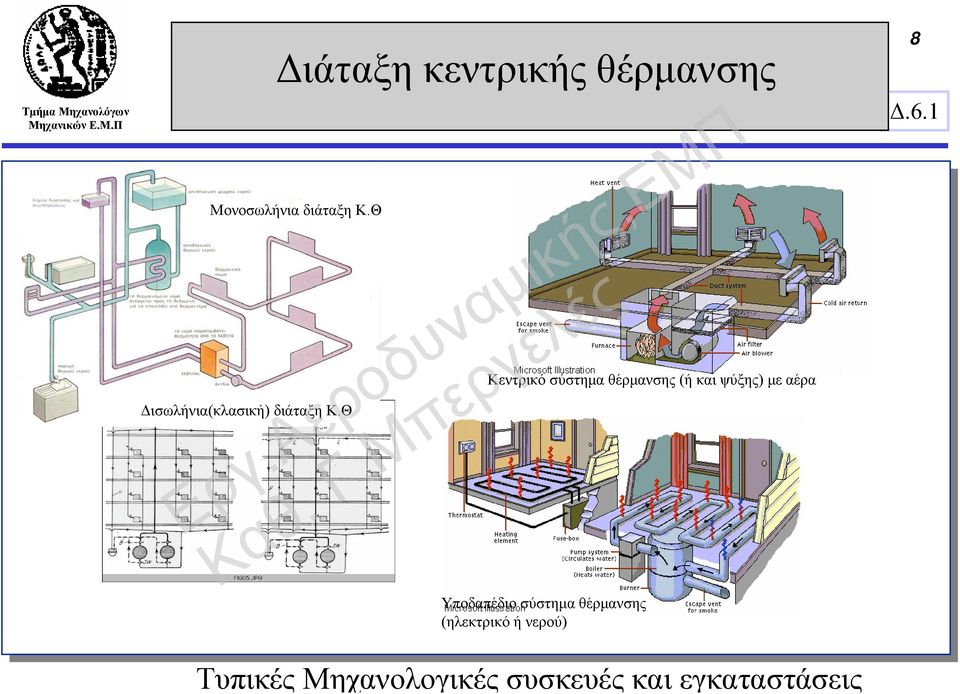

8 Διάταξη κεντρικής θέρμανσης Μονοσωλήνια διάταξη Κ.Θ Δισωλήνια(κλασική) διάταξη Κ.Θ Κεντρικό σύστημα θέρμανσης (ήκαιψύξης) με αέρα Υποδαπέδιο σύστημα θέρμανσης (ηλεκτρικό ή νερού) 8

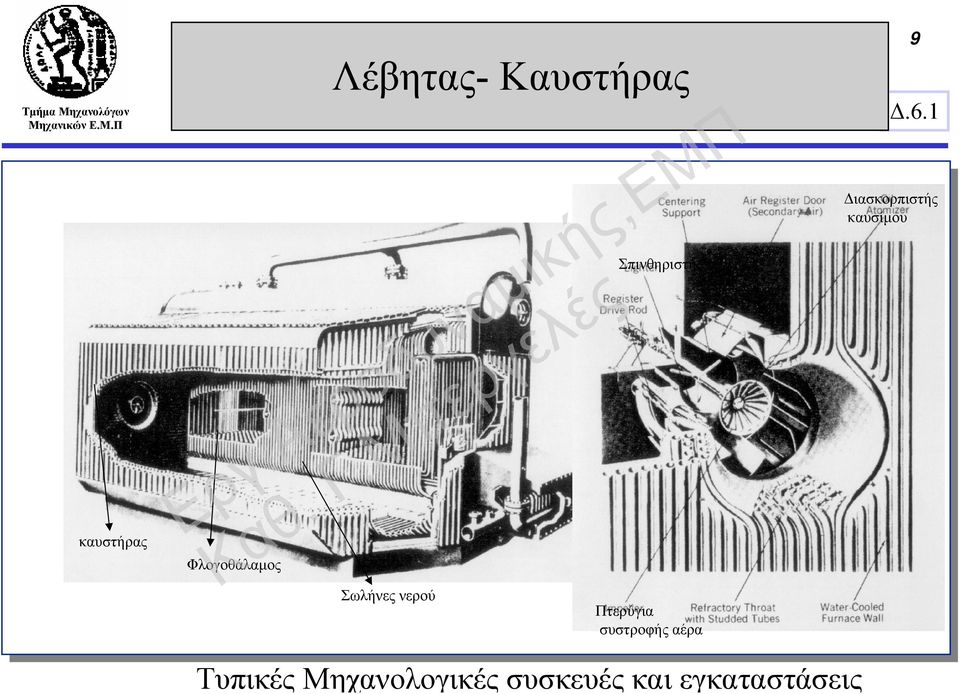

9 καυστήρας Φλογοθάλαμος Λέβητας- Καυστήρας Σπινθηριστής Σωλήνες νερού Πτερύγια συστροφής αέρα 9 Διασκορπιστής καυσίμου

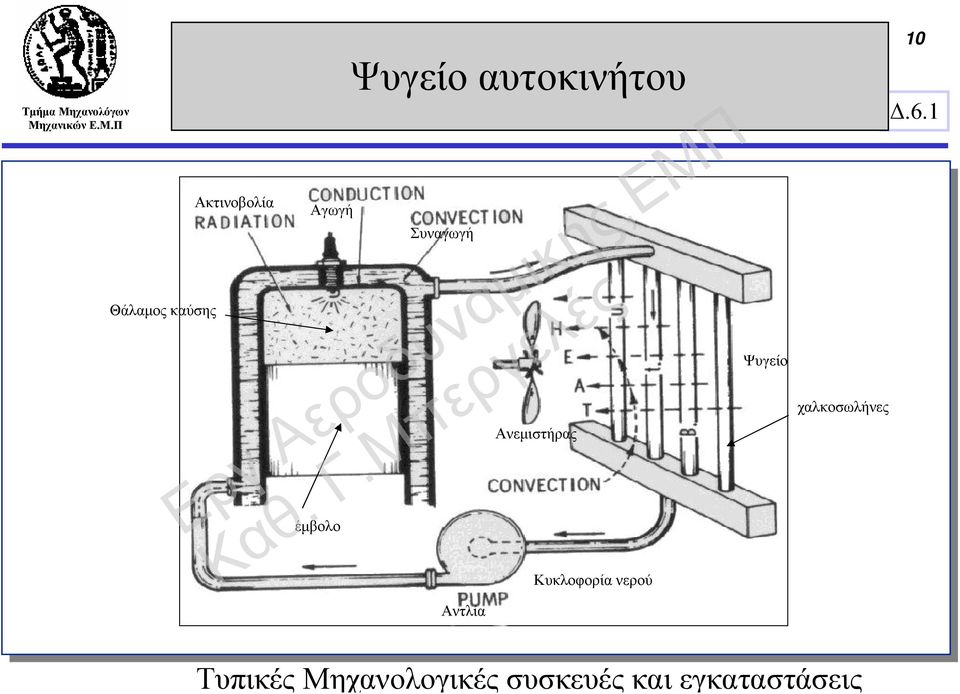

10 Θάλαμος καύσης Ακτινοβολία Αγωγή Ψυγείο αυτοκινήτου Συναγωγή Αντλία Ανεμιστήρας έμβολο Κυκλοφορία νερού Ψυγείο χαλκοσωλήνες 10

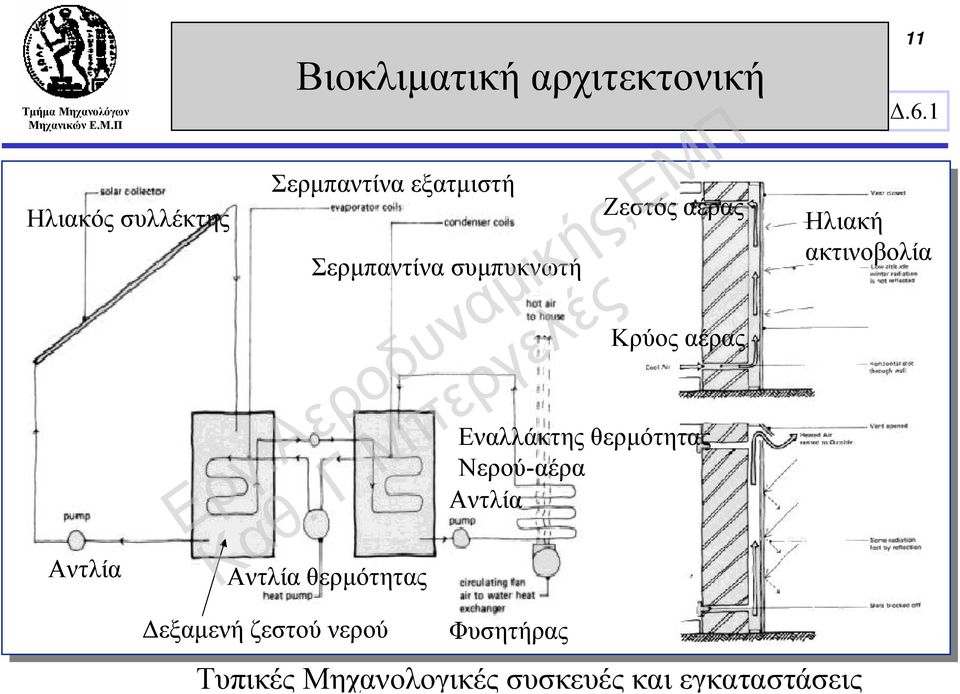

11 Hλιακός συλλέκτης Αντλία Βιοκλιματική αρχιτεκτονική Σερμπαντίνα εξατμιστή Σερμπαντίνα συμπυκνωτή Αντλία θερμότητας Ζεστός αέρας Κρύος αέρας Εναλλάκτης θερμότητας Νερού-αέρα Αντλία 11 Ηλιακή ακτινοβολία Δεξαμενή ζεστού νερού Φυσητήρας Τυπικές Μηχανολογικές συσκευές και εγκαταστάσεις

αέρας Εναλλάκτης θερμότητας Νερού-αέρα Αντλία 11 Ηλιακή ακτινοβολία

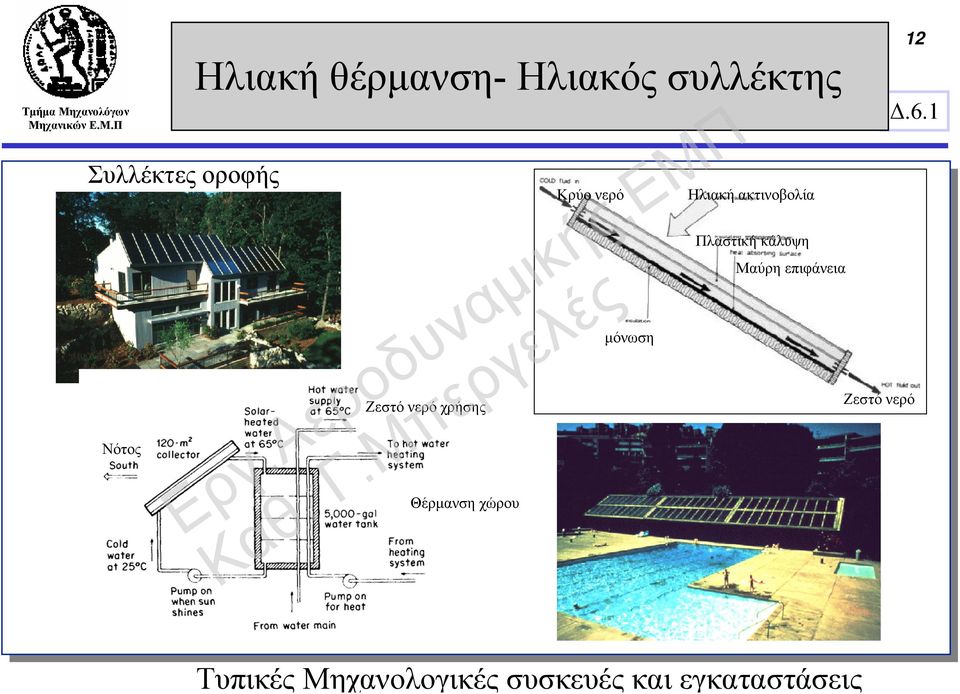

12 Συλλέκτες οροφής Νότος Ηλιακή θέρμανση- Ηλιακός συλλέκτης Ζεστόνερόχρήσης Θέρμανση χώρου Κρύο νερό μόνωση Ηλιακή ακτινοβολία Πλαστική κάλυψη Μαύρη επιφάνεια 12 Ζεστό νερό

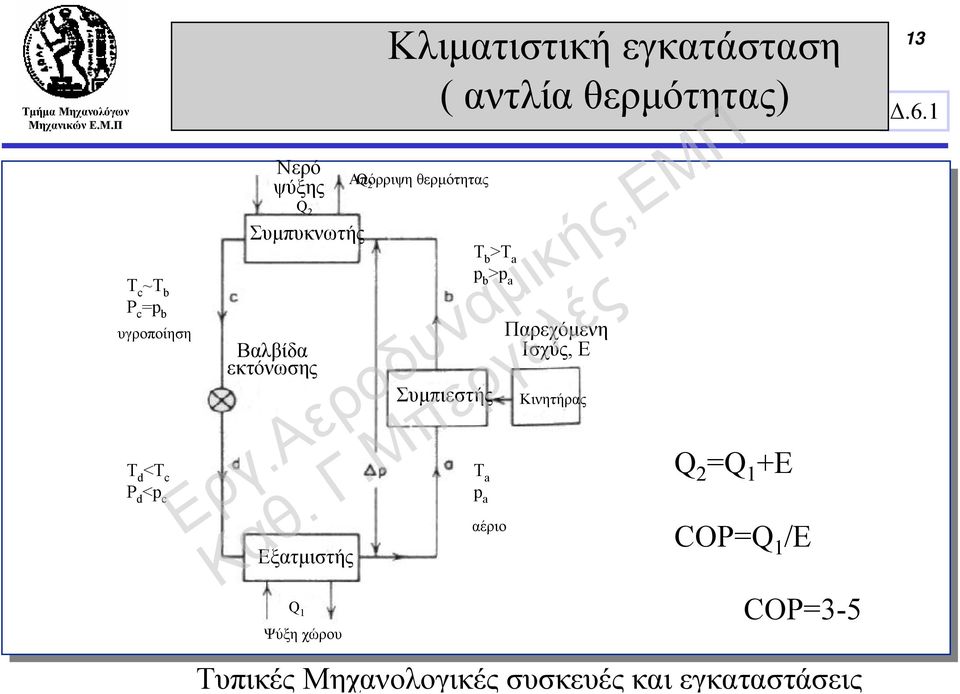

13 T c ~T b P c =p b υγροποίηση T d <T c P d <p c Νερό ψύξης Q 2 Συμπυκνωτής Βαλβίδα εκτόνωσης Εξατμιστής Q 1 Ψύξη χώρου Κλιματιστική εγκατάσταση ( αντλία θερμότητας) Απόρριψη θερμότητας Q 2 Συμπιεστής T b >T a p b >p a T a p a αέριο Παρεχόμενη Ισχύς, Ε Κινητήρας Q 2 =Q 1 +E COP=Q 1 /E COP=3-5 Τυπικές Μηχανολογικές συσκευές και εγκαταστάσεις 13

Απόρριψη θερμότητας Q 2 Συμπιεστής T b >T a p b >p a T a p a αέριο Παρεχόμενη Ισχύς,

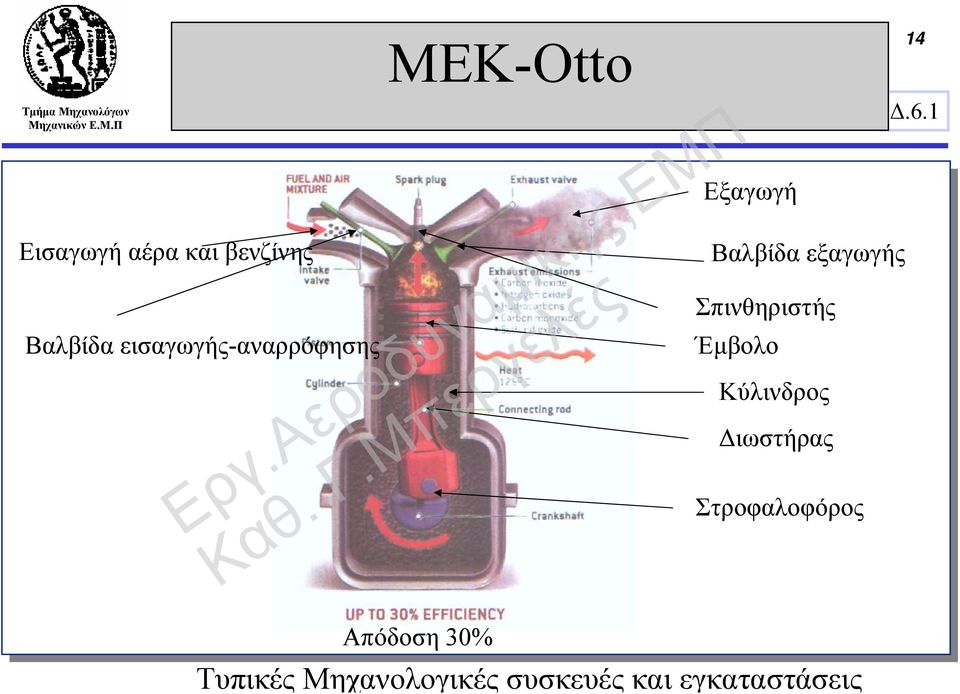

14 ΜΕΚ-Otto 14 Εισαγωγή αέρα και βενζίνης Βαλβίδα εισαγωγής-αναρρόφησης Εξαγωγή Βαλβίδα εξαγωγής Σπινθηριστής Έμβολο Κύλινδρος Διωστήρας Στροφαλοφόρος Απόδοση 30% Τυπικές Μηχανολογικές συσκευές και εγκαταστάσεις

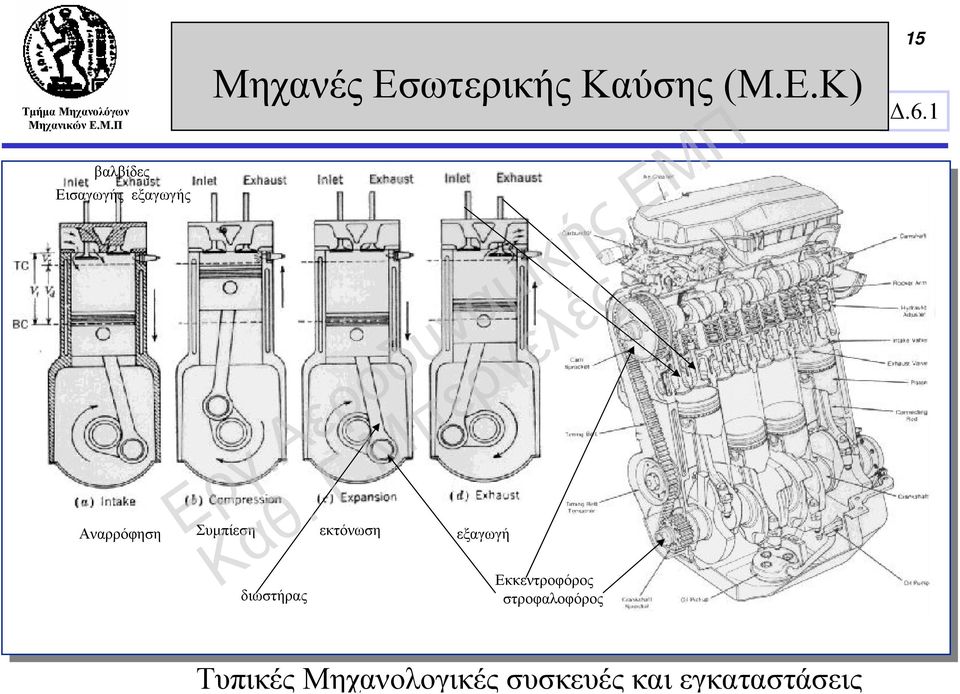

15 βαλβίδες Εισαγωγής εξαγωγής ΜηχανέςΕσωτερικήςΚαύσης(M.E.K) Αναρρόφηση Συμπίεση εκτόνωση εξαγωγή διωστήρας Εκκεντροφόρος στροφαλοφόρος 15

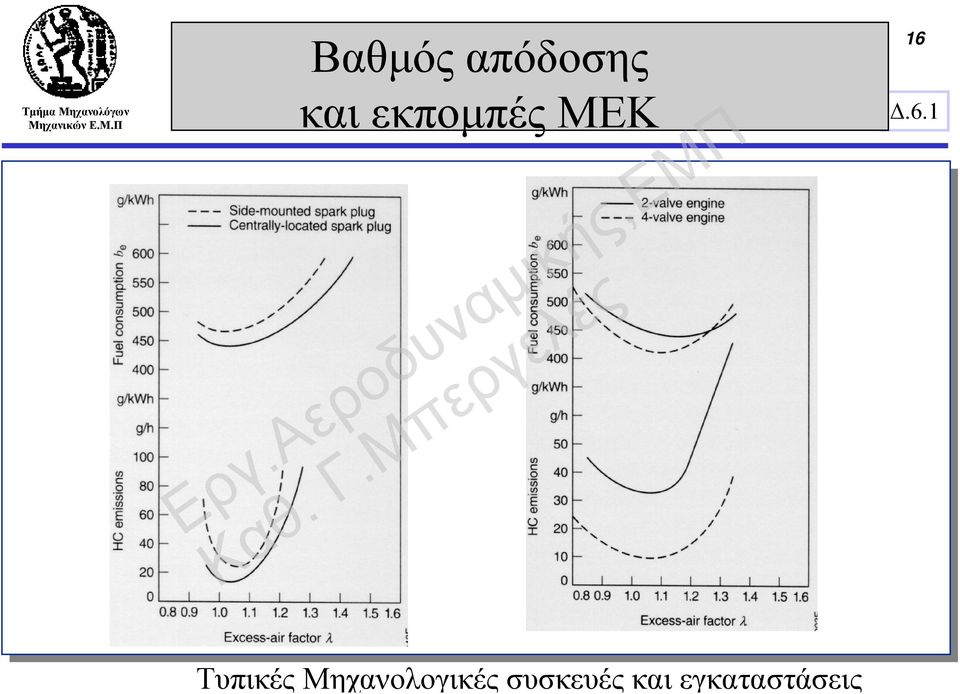

16 Βαθμός απόδοσης και εκπομπές ΜΕΚ 16

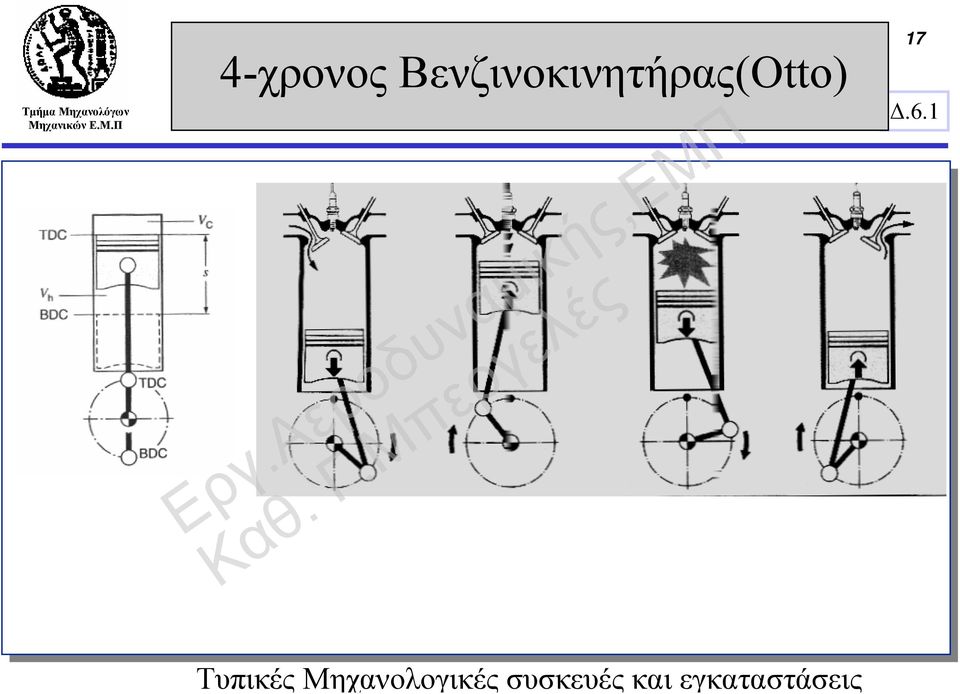

17 4-χρονος Βενζινοκινητήρας(Otto) 17

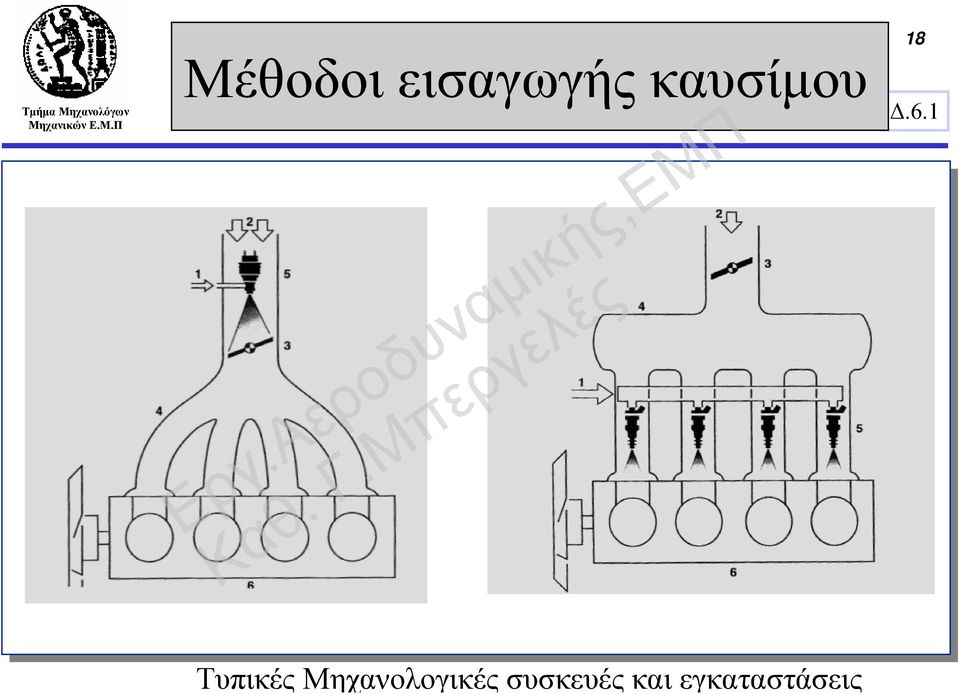

18 Μέθοδοι εισαγωγής καυσίμου 18

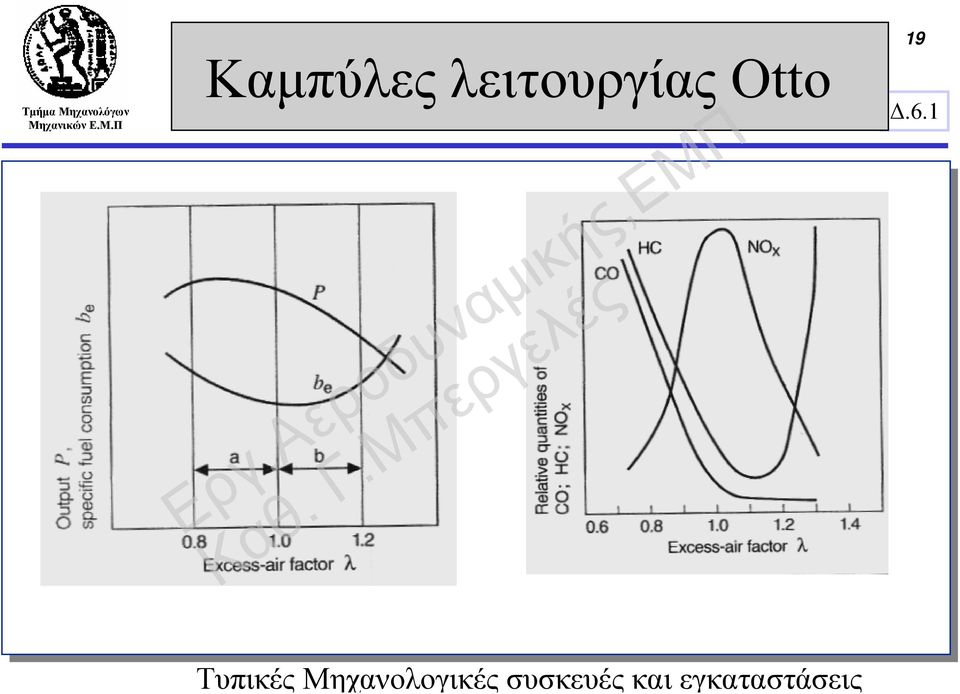

19 Καμπύλες λειτουργίας Otto 19

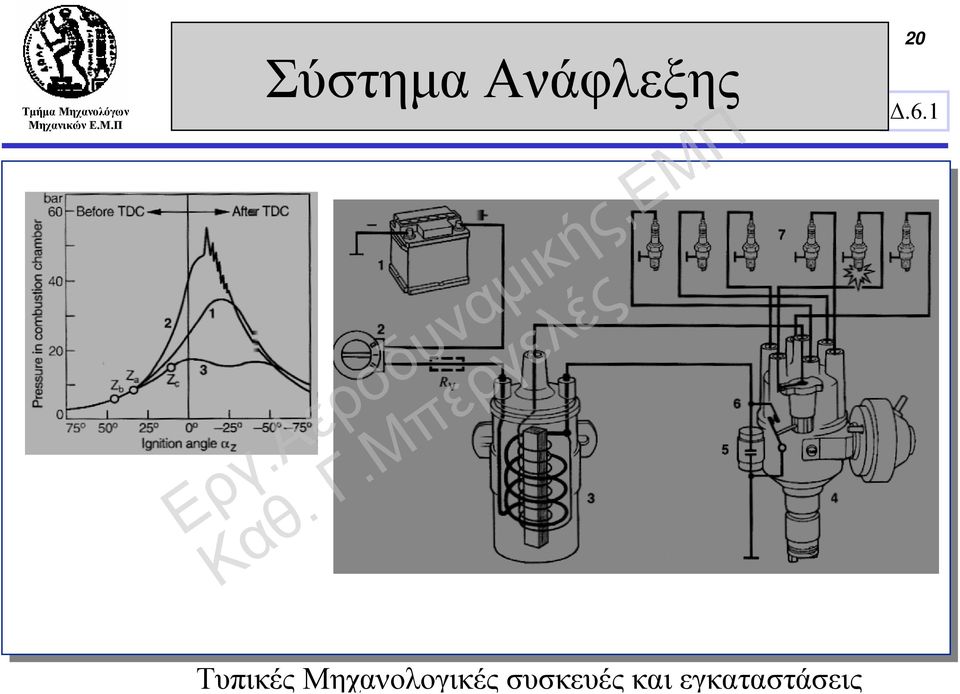

20 Σύστημα Ανάφλεξης 20

21 Κινητήρας Wankel Τριιγωνικό έμβολο Εκκεντρικός άξονας 21 Αναρρόφηση Συμπίεση Έναυση Αποτόνωση Έξαγωγή

22 Υδροηλεκτρικό φράγμα και λίμνη Pelton Υδροστρόβιλος 22

23 Αρχή λειτουργίας Αερο-Ατμοστροβίλου 23

24 Αερoπορικός κινητήρας 24

25 Αεριοστρόβιλος παραγωγής ηλεκτρικής ενέργειας Αεροστρόβιλος 25 Κινητήραςώσηςαεροσκάφους Μονάδα συνδυασμένου κύκλου Τυπικές Μηχανολογικές συσκευές και εγκαταστάσεις

26 Εναλλακτικές μορφές ενέργειας 26

27 Αιολικό πάρκο Α/Κ οριζοντίου άξονα με τρία πτερύγια Αιολική Ενέργεια Α/Κ κατακόρυφου άξονα τύπου Darrieus 27

28 Ηλιακή ενέργεια 28

29 Κεντρικός ηλιακός σταθμός Ηλιακός σταθμός Παραβολικά κάτοπτρα θέρμανσης νερού 29

30 Τροφοδοσία λιγνίτη Λέβητας Λιγνιτικός σταθμός Φυσητήρας προσαγωγής Περιστροφικός εναλλάκτης θερμότητας Ηλεκτροστατικό φίλτρο καπνοδόχος 30 κονιοποίηση Αέρας καύσης Ανεμιστήρας αναρρόφησης Τυπικές Μηχανολογικές συσκευές και εγκαταστάσεις

31 Πυρηνικός σταθμός 31

32 Τυπικοί βαθμοί απόδοσης μηχανών ηλεκτροπαραγωγής 32

33 Τυπικοίβαθμοίαπόδοσης 33

34 Κατανάλωση ενέργειας 34

35 Ενεργειακή πυκνότητα καυσίμων 35

36 Αρχή λειτουργίας 36 κυψέλης καυσίμου

37 37 Κυψέλη καυσίμου

38 Μπαταρίες 38

39 Μπαταρίες ξηρού τύπου 39

40 SPRAY DRYER Spray Dryer Concepts 40

41 Καταλυτικός μετατροπέας 41

42 Προδιαγραφές εκπομπών αυτοκινήτων 42

43 Ηλεκτροστατικά φίλτρα 43

44 Είσοδος ρυπασμένου αερίου Εξοδος καθαρού αερίου Συλλέκτης σκόνης Κυκλώνες 44 Διαχωριστής ορμής
