ΕΙΣΑΓΩΓΗ ΞΕΚΙΝΩΝΤΑΣ. Παρακάτω θα γνωρίσουμε μερικά από τα εξαρτήματα που χρειάζονται για την συναρμολόγηση και σύνδεση της θυροτηλεόρασης.

Transcript

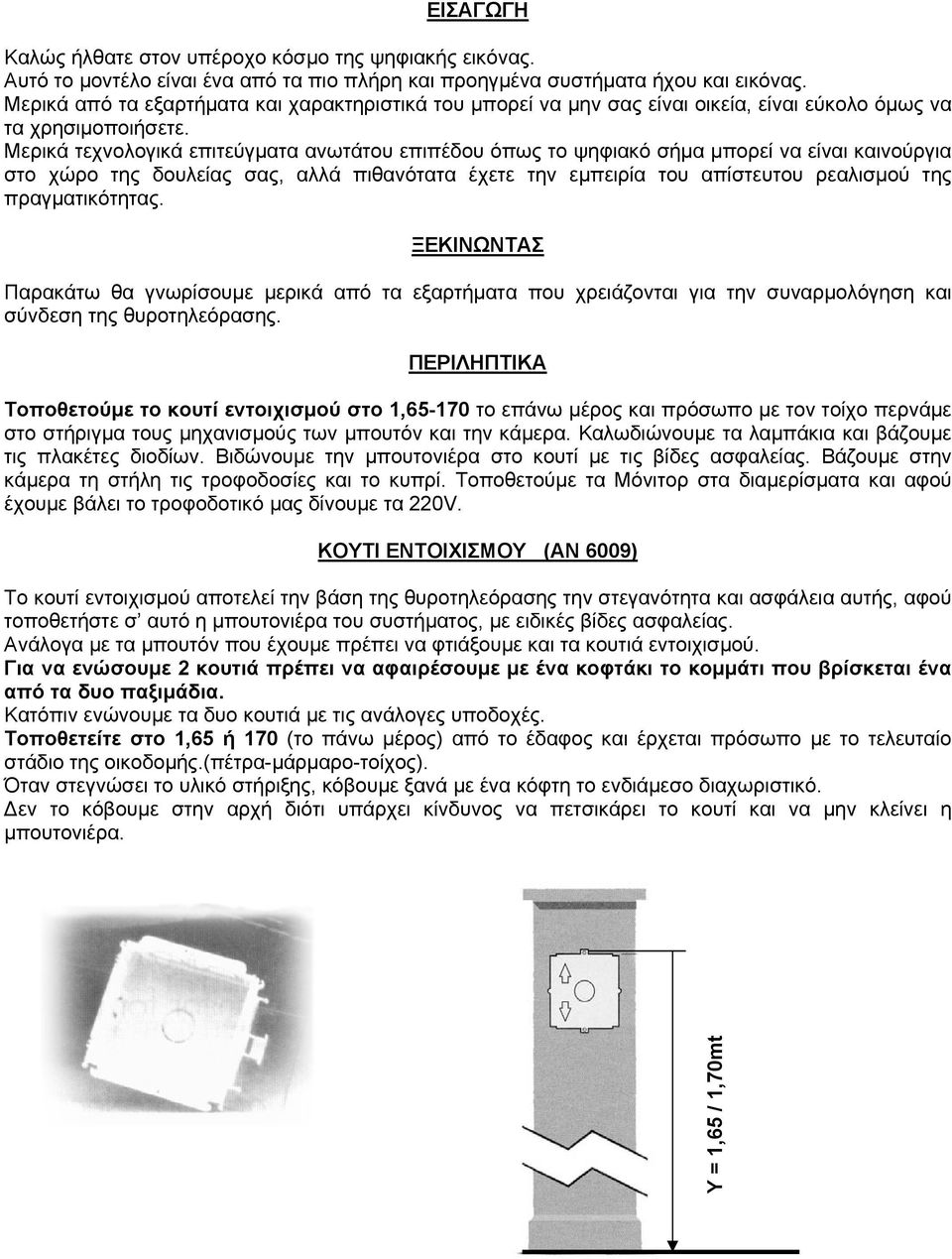

1 ΕΙΣΑΓΩΓΗ Καλώς ήλθατε στον υπέροχο κόσμο της ψηφιακής εικόνας. Αυτό το μοντέλο είναι ένα από τα πιο πλήρη και προηγμένα συστήματα ήχου και εικόνας. Μερικά από τα εξαρτήματα και χαρακτηριστικά του μπορεί να μην σας είναι οικεία, είναι εύκολο όμως να τα χρησιμοποιήσετε. Μερικά τεχνολογικά επιτεύγματα ανωτάτου επιπέδου όπως το ψηφιακό σήμα μπορεί να είναι καινούργια στο χώρο της δουλείας σας, αλλά πιθανότατα έχετε την εμπειρία του απίστευτου ρεαλισμού της πραγματικότητας. ΞΕΚΙΝΩΝΤΑΣ Παρακάτω θα γνωρίσουμε μερικά από τα εξαρτήματα που χρειάζονται για την συναρμολόγηση και σύνδεση της θυροτηλεόρασης. ΠΕΡΙΛΗΠΤΙΚΑ Τοποθετούμε το κουτί εντοιχισμού στο 1, το επάνω μέρος και πρόσωπο με τον τοίχο περνάμε στο στήριγμα τους μηχανισμούς των μπουτόν και την κάμερα. Καλωδιώνουμε τα λαμπάκια και βάζουμε τις πλακέτες διοδίων. Βιδώνουμε την μπουτονιέρα στο κουτί με τις βίδες ασφαλείας. Βάζουμε στην κάμερα τη στήλη τις τροφοδοσίες και το κυπρί. Τοποθετούμε τα Μόνιτορ στα διαμερίσματα και αφού έχουμε βάλει το τροφοδοτικό μας δίνουμε τα 220V. ΚΟΥΤΙ ΕΝΤΟΙΧΙΣΜΟΥ (ΑΝ 6009) Το κουτί εντοιχισμού αποτελεί την βάση της θυροτηλεόρασης την στεγανότητα και ασφάλεια αυτής, αφού τοποθετήστε σ αυτό η μπουτονιέρα του συστήματος, με ειδικές βίδες ασφαλείας. Ανάλογα με τα μπουτόν που έχουμε πρέπει να φτιάξουμε και τα κουτιά εντοιχισμού. Για να ενώσουμε 2 κουτιά πρέπει να αφαιρέσουμε με ένα κοφτάκι το κομμάτι που βρίσκεται ένα από τα δυο παξιμάδια. Κατόπιν ενώνουμε τα δυο κουτιά με τις ανάλογες υποδοχές. Τοποθετείτε στο 1,65 ή 170 (το πάνω μέρος) από το έδαφος και έρχεται πρόσωπο με το τελευταίο στάδιο της οικοδομής.(πέτρα-μάρμαρο-τοίχος). Όταν στεγνώσει το υλικό στήριξης, κόβουμε ξανά με ένα κόφτη το ενδιάμεσο διαχωριστικό. Δεν το κόβουμε στην αρχή διότι υπάρχει κίνδυνος να πετσικάρει το κουτί και να μην κλείνει η μπουτονιέρα. Y = 1,65 / 1,70mt

2

3

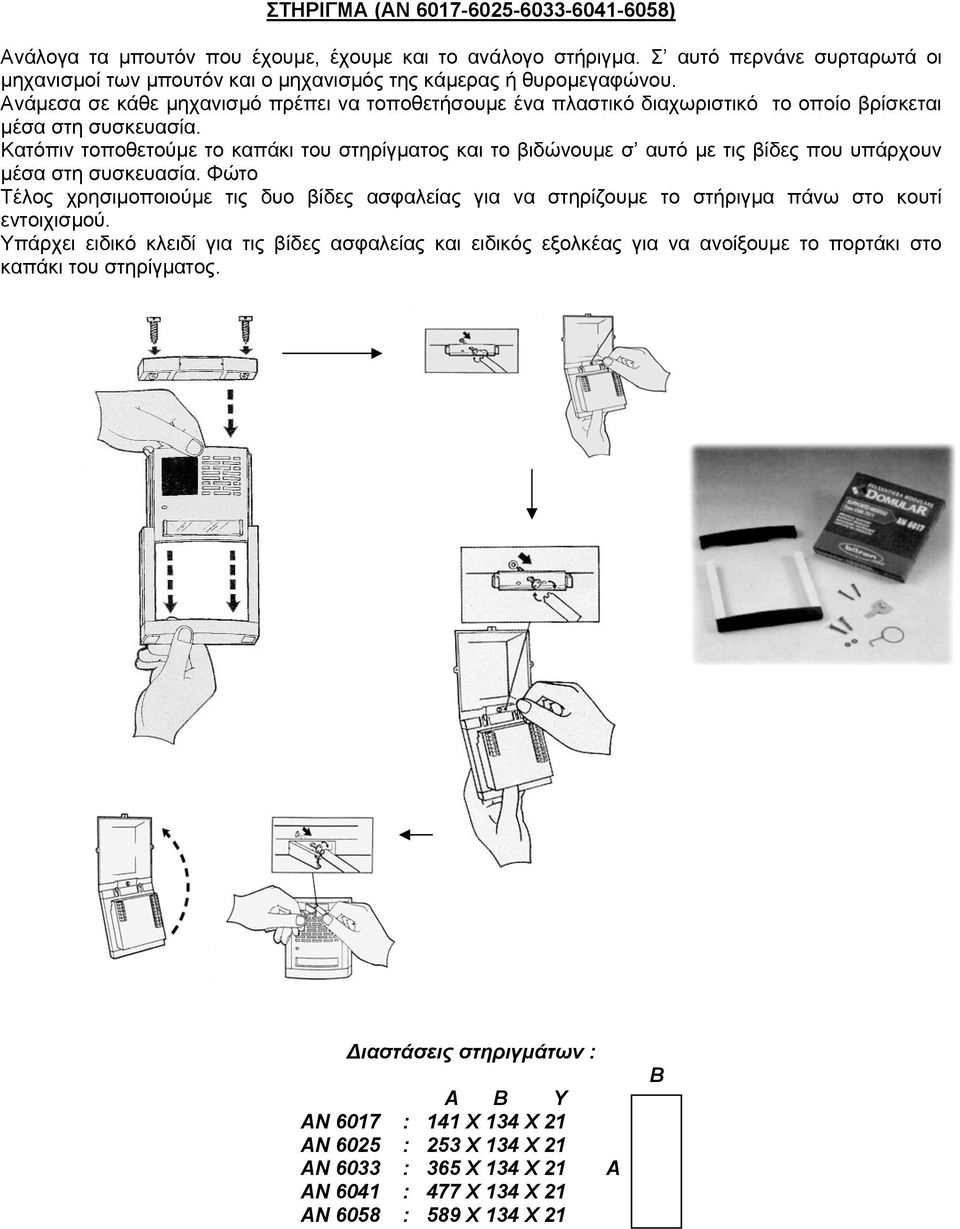

4 ΣΤΗΡΙΓΜΑ (ΑΝ ) Ανάλογα τα μπουτόν που έχουμε, έχουμε και το ανάλογο στήριγμα. Σ αυτό περνάνε συρταρωτά οι μηχανισμοί των μπουτόν και ο μηχανισμός της κάμερας ή θυρομεγαφώνου. Ανάμεσα σε κάθε μηχανισμό πρέπει να τοποθετήσουμε ένα πλαστικό διαχωριστικό το οποίο βρίσκεται μέσα στη συσκευασία. Κατόπιν τοποθετούμε το καπάκι του στηρίγματος και το βιδώνουμε σ αυτό με τις βίδες που υπάρχουν μέσα στη συσκευασία. Φώτο Τέλος χρησιμοποιούμε τις δυο βίδες ασφαλείας για να στηρίζουμε το στήριγμα πάνω στο κουτί εντοιχισμού. Υπάρχει ειδικό κλειδί για τις βίδες ασφαλείας και ειδικός εξολκέας για να ανοίξουμε το πορτάκι στο καπάκι του στηρίγματος. Διαστάσεις στηριγμάτων : Α Β Υ ΑΝ 6017 : 141 Χ 134 Χ 21 ΑΝ 6025 : 253 Χ 134 Χ 21 ΑΝ 6033 : 365 Χ 134 Χ 21 Α ΑΝ 6041 : 477 Χ 134 Χ 21 ΑΝ 6058 : 589 Χ 134 Χ 21 Β

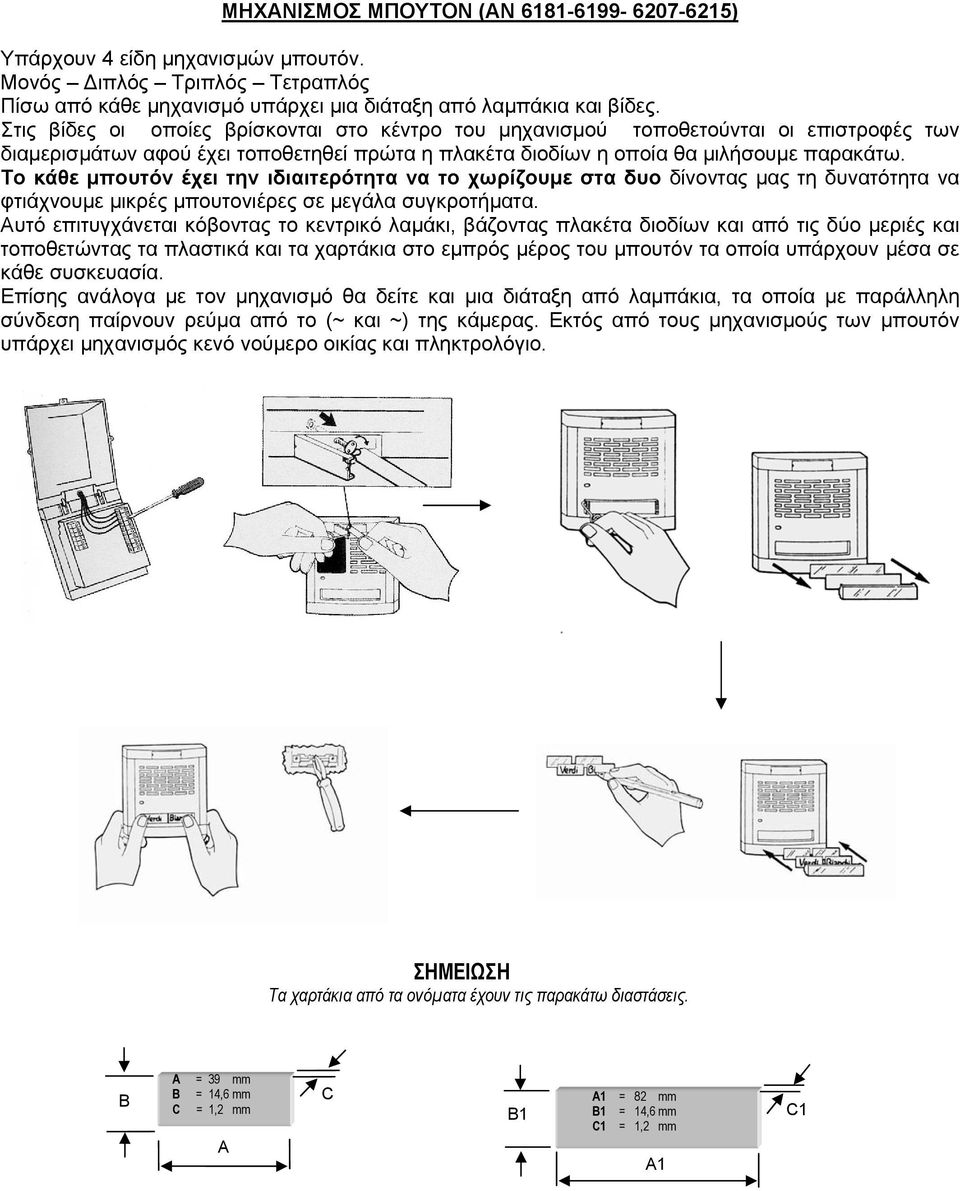

5 ΜΗΧΑΝΙΣΜΟΣ ΜΠΟΥΤΟΝ (ΑΝ ) Υπάρχουν 4 είδη μηχανισμών μπουτόν. Μονός Διπλός Τριπλός Τετραπλός Πίσω από κάθε μηχανισμό υπάρχει μια διάταξη από λαμπάκια και βίδες. Στις βίδες οι οποίες βρίσκονται στο κέντρο του μηχανισμού τοποθετούνται οι επιστροφές των διαμερισμάτων αφού έχει τοποθετηθεί πρώτα η πλακέτα διοδίων η οποία θα μιλήσουμε παρακάτω. Το κάθε μπουτόν έχει την ιδιαιτερότητα να το χωρίζουμε στα δυο δίνοντας μας τη δυνατότητα να φτιάχνουμε μικρές μπουτονιέρες σε μεγάλα συγκροτήματα. Αυτό επιτυγχάνεται κόβοντας το κεντρικό λαμάκι, βάζοντας πλακέτα διοδίων και από τις δύο μεριές και τοποθετώντας τα πλαστικά και τα χαρτάκια στο εμπρός μέρος του μπουτόν τα οποία υπάρχουν μέσα σε κάθε συσκευασία. Επίσης ανάλογα με τον μηχανισμό θα δείτε και μια διάταξη από λαμπάκια, τα οποία με παράλληλη σύνδεση παίρνουν ρεύμα από το (~ και ~) της κάμερας. Εκτός από τους μηχανισμούς των μπουτόν υπάρχει μηχανισμός κενό νούμερο οικίας και πληκτρολόγιο. ΣΗΜΕΙΩΣΗ Τα χαρτάκια από τα ονόματα έχουν τις παρακάτω διαστάσεις. B A = 39 mm B = 14,6 mm C = 1,2 mm A C B1 A1 = 82 mm B1 = 14,6 mm C1 = 1,2 mm A1 C1

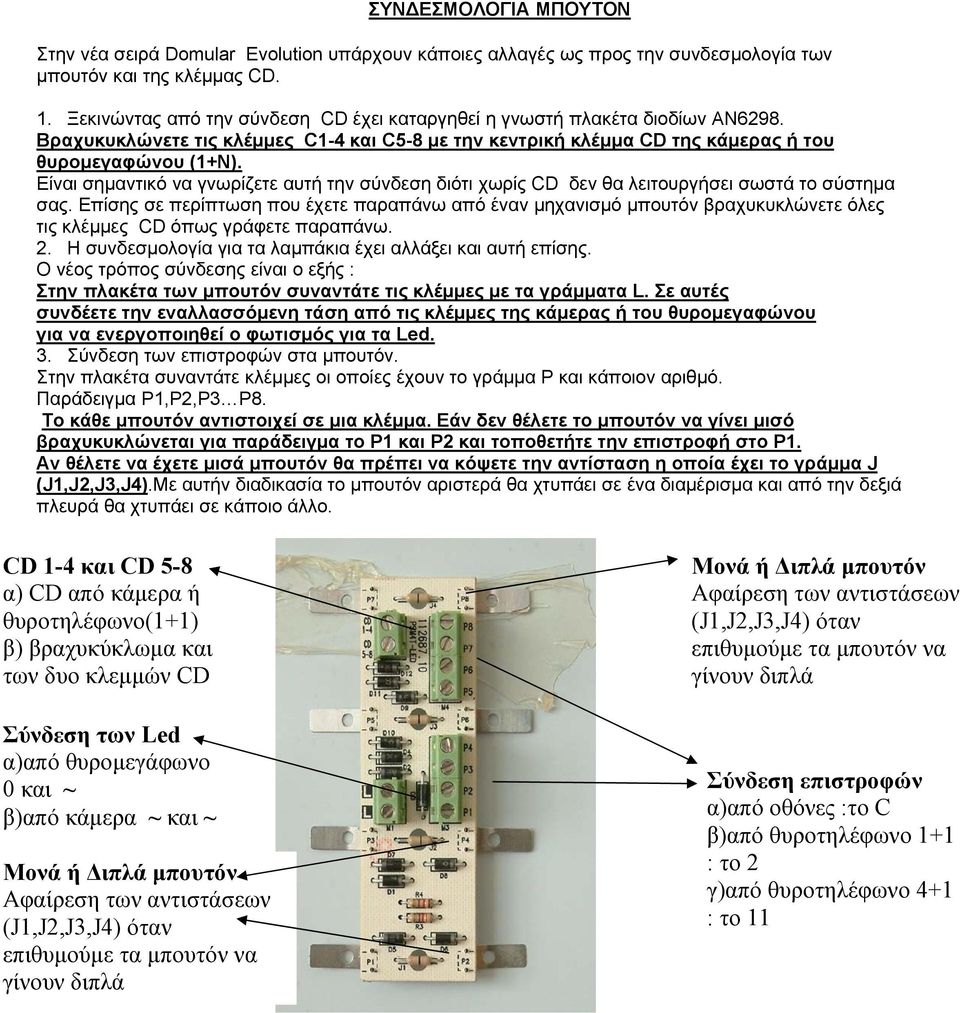

6 ΣΥΝΔΕΣΜΟΛΟΓΙΑ ΜΠΟΥΤΟΝ Στην νέα σειρά Domular Evolution υπάρχουν κάποιες αλλαγές ως προς την συνδεσμολογία των μπουτόν και της κλέμμας CD. 1. Ξεκινώντας από την σύνδεση CD έχει καταργηθεί η γνωστή πλακέτα διοδίων ΑΝ6298. Βραχυκυκλώνετε τις κλέμμες C1-4 και C5-8 με την κεντρική κλέμμα CD της κάμερας ή του θυρομεγαφώνου (1+N). Είναι σημαντικό να γνωρίζετε αυτή την σύνδεση διότι χωρίς CD δεν θα λειτουργήσει σωστά το σύστημα σας. Επίσης σε περίπτωση που έχετε παραπάνω από έναν μηχανισμό μπουτόν βραχυκυκλώνετε όλες τις κλέμμες CD όπως γράφετε παραπάνω. 2. Η συνδεσμολογία για τα λαμπάκια έχει αλλάξει και αυτή επίσης. Ο νέος τρόπος σύνδεσης είναι ο εξής : Στην πλακέτα των μπουτόν συναντάτε τις κλέμμες με τα γράμματα L. Σε αυτές συνδέετε την εναλλασσόμενη τάση από τις κλέμμες της κάμερας ή του θυρομεγαφώνου για να ενεργοποιηθεί ο φωτισμός για τα Led. 3. Σύνδεση των επιστροφών στα μπουτόν. Στην πλακέτα συναντάτε κλέμμες οι οποίες έχουν το γράμμα Ρ και κάποιον αριθμό. Παράδειγμα Ρ1,Ρ2,Ρ3 P8. Το κάθε μπουτόν αντιστοιχεί σε μια κλέμμα. Εάν δεν θέλετε το μπουτόν να γίνει μισό βραχυκυκλώνεται για παράδειγμα το Ρ1 και Ρ2 και τοποθετήτε την επιστροφή στο Ρ1. Αν θέλετε να έχετε μισά μπουτόν θα πρέπει να κόψετε την αντίσταση η οποία έχει το γράμμα J (J1,J2,J3,J4).Με αυτήν διαδικασία το μπουτόν αριστερά θα χτυπάει σε ένα διαμέρισμα και από την δεξιά πλευρά θα χτυπάει σε κάποιο άλλο. CD 1-4 και CD 5-8 α) CD από κάμερα ή θυροτηλέφωνο(1+1) β) βραχυκύκλωμα και των δυο κλεμμών CD Σύνδεση των Led α)από θυρομεγάφωνο 0 και ~ β)από κάμερα ~ και ~ Μονά ή Διπλά μπουτόν Αφαίρεση των αντιστάσεων (J1,J2,J3,J4) όταν επιθυμούμε τα μπουτόν να γίνουν διπλά Μονά ή Διπλά μπουτόν Αφαίρεση των αντιστάσεων (J1,J2,J3,J4) όταν επιθυμούμε τα μπουτόν να γίνουν διπλά Σύνδεση επιστροφών α)από οθόνες :το C β)από θυροτηλέφωνο 1+1 : το 2 γ)από θυροτηλέφωνο 4+1 : το 11

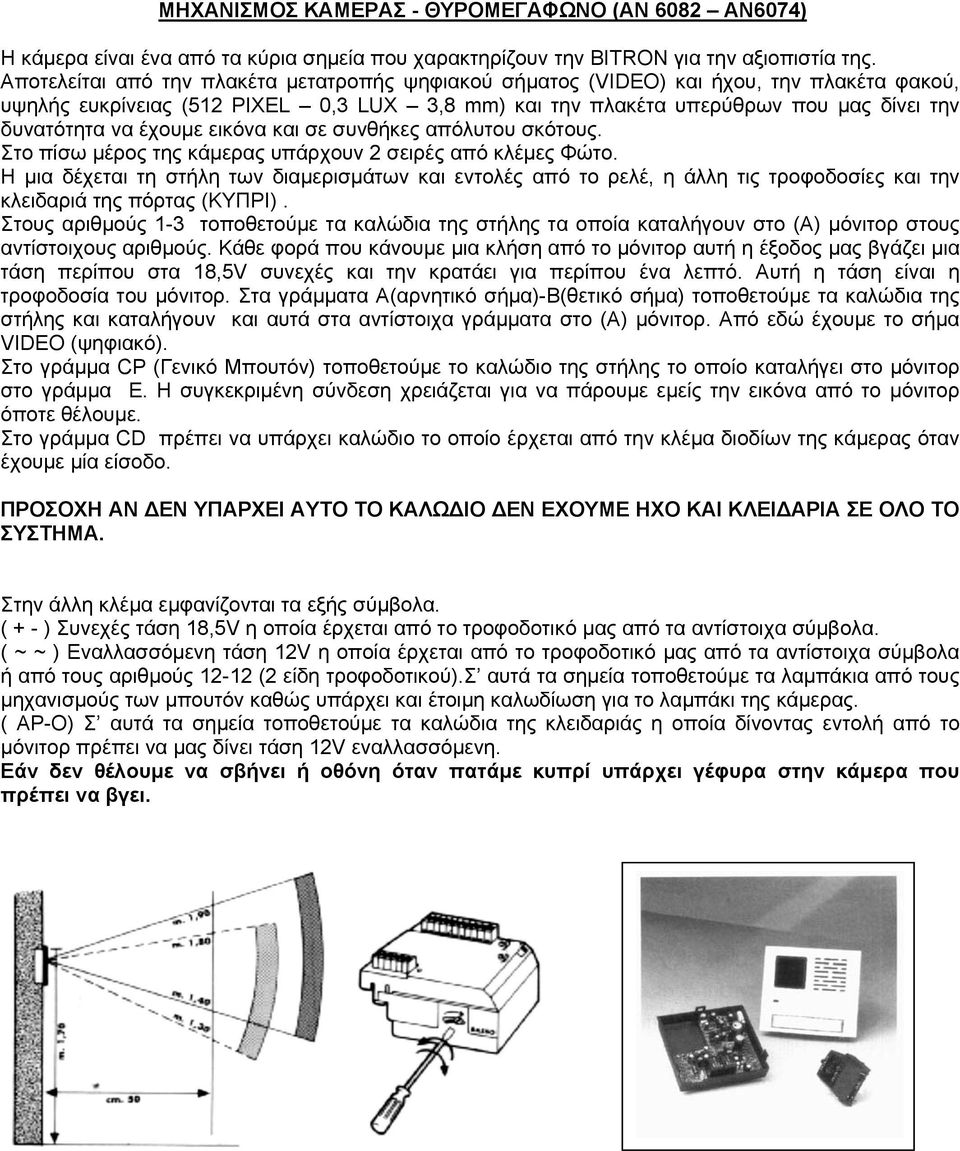

7 ΜΗΧΑΝΙΣΜΟΣ ΚΑΜΕΡΑΣ - ΘΥΡΟΜΕΓΑΦΩΝΟ (ΑΝ 6082 AN6074) Η κάμερα είναι ένα από τα κύρια σημεία που χαρακτηρίζουν την BITRON για την αξιοπιστία της. Αποτελείται από την πλακέτα μετατροπής ψηφιακού σήματος (VIDEO) και ήχου, την πλακέτα φακού, υψηλής ευκρίνειας (512 PIXEL 0,3 LUX 3,8 mm) και την πλακέτα υπερύθρων που μας δίνει την δυνατότητα να έχουμε εικόνα και σε συνθήκες απόλυτου σκότους. Στο πίσω μέρος της κάμερας υπάρχουν 2 σειρές από κλέμες Φώτο. Η μια δέχεται τη στήλη των διαμερισμάτων και εντολές από το ρελέ, η άλλη τις τροφοδοσίες και την κλειδαριά της πόρτας (ΚΥΠΡΙ). Στους αριθμούς 1-3 τοποθετούμε τα καλώδια της στήλης τα οποία καταλήγουν στο (Α) μόνιτορ στους αντίστοιχους αριθμούς. Κάθε φορά που κάνουμε μια κλήση από το μόνιτορ αυτή η έξοδος μας βγάζει μια τάση περίπου στα 18,5V συνεχές και την κρατάει για περίπου ένα λεπτό. Αυτή η τάση είναι η τροφοδοσία του μόνιτορ. Στα γράμματα Α(αρνητικό σήμα)-β(θετικό σήμα) τοποθετούμε τα καλώδια της στήλης και καταλήγουν και αυτά στα αντίστοιχα γράμματα στο (Α) μόνιτορ. Από εδώ έχουμε το σήμα VIDEO (ψηφιακό). Στο γράμμα CP (Γενικό Μπουτόν) τοποθετούμε το καλώδιο της στήλης το οποίο καταλήγει στο μόνιτορ στο γράμμα Ε. Η συγκεκριμένη σύνδεση χρειάζεται για να πάρουμε εμείς την εικόνα από το μόνιτορ όποτε θέλουμε. Στο γράμμα CD πρέπει να υπάρχει καλώδιο το οποίο έρχεται από την κλέμα διοδίων της κάμερας όταν έχουμε μία είσοδο. ΠΡΟΣΟΧΗ ΑΝ ΔΕΝ ΥΠΑΡΧΕΙ ΑΥΤΟ ΤΟ ΚΑΛΩΔΙΟ ΔΕΝ ΕΧΟΥΜΕ ΗΧΟ ΚΑΙ ΚΛΕΙΔΑΡΙΑ ΣΕ ΟΛΟ ΤΟ ΣΥΣΤΗΜΑ. Στην άλλη κλέμα εμφανίζονται τα εξής σύμβολα. ( + - ) Συνεχές τάση 18,5V η οποία έρχεται από το τροφοδοτικό μας από τα αντίστοιχα σύμβολα. ( ~ ~ ) Εναλλασσόμενη τάση 12V η οποία έρχεται από το τροφοδοτικό μας από τα αντίστοιχα σύμβολα ή από τους αριθμούς (2 είδη τροφοδοτικού).σ αυτά τα σημεία τοποθετούμε τα λαμπάκια από τους μηχανισμούς των μπουτόν καθώς υπάρχει και έτοιμη καλωδίωση για το λαμπάκι της κάμερας. ( AP-O) Σ αυτά τα σημεία τοποθετούμε τα καλώδια της κλειδαριάς η οποία δίνοντας εντολή από το μόνιτορ πρέπει να μας δίνει τάση 12V εναλλασσόμενη. Εάν δεν θέλουμε να σβήνει ή οθόνη όταν πατάμε κυπρί υπάρχει γέφυρα στην κάμερα που πρέπει να βγει.

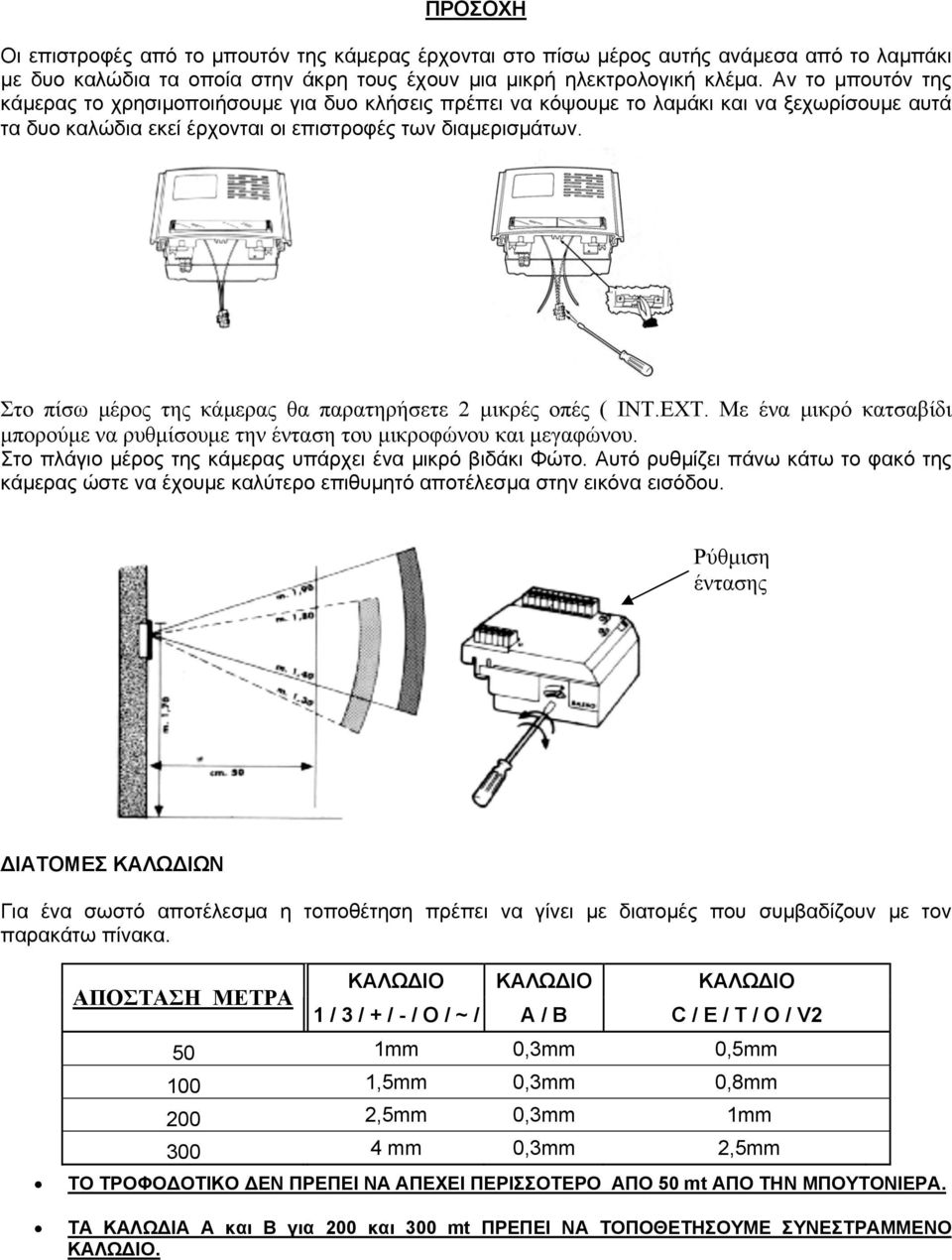

8 ΠΡΟΣΟΧΗ Οι επιστροφές από το μπουτόν της κάμερας έρχονται στο πίσω μέρος αυτής ανάμεσα από το λαμπάκι με δυο καλώδια τα οποία στην άκρη τους έχουν μια μικρή ηλεκτρολογική κλέμα. Αν το μπουτόν της κάμερας το χρησιμοποιήσουμε για δυο κλήσεις πρέπει να κόψουμε το λαμάκι και να ξεχωρίσουμε αυτά τα δυο καλώδια εκεί έρχονται οι επιστροφές των διαμερισμάτων. Στο πίσω μέρος της κάμερας θα παρατηρήσετε 2 μικρές οπές ( ΙΝΤ.ΕΧΤ. Με ένα μικρό κατσαβίδι μπορούμε να ρυθμίσουμε την ένταση του μικροφώνου και μεγαφώνου. Στο πλάγιο μέρος της κάμερας υπάρχει ένα μικρό βιδάκι Φώτο. Αυτό ρυθμίζει πάνω κάτω το φακό της κάμερας ώστε να έχουμε καλύτερο επιθυμητό αποτέλεσμα στην εικόνα εισόδου. Ρύθμιση έντασης ΔΙΑΤΟΜΕΣ ΚΑΛΩΔΙΩΝ Για ένα σωστό αποτέλεσμα η τοποθέτηση πρέπει να γίνει με διατομές που συμβαδίζουν με τον παρακάτω πίνακα. ΑΠΟΣΤΑΣΗ ΜΕΤΡΑ ΚΑΛΩΔΙΟ ΚΑΛΩΔΙΟ ΚΑΛΩΔΙΟ 1 / 3 / + / - / Ο / ~ / Α / Β C / E / T / O / V2 50 1mm 0,3mm 0,5mm 100 1,5mm 0,3mm 0,8mm 200 2,5mm 0,3mm 1mm mm 0,3mm 2,5mm ΤΟ ΤΡΟΦΟΔΟΤΙΚΟ ΔΕΝ ΠΡΕΠΕΙ ΝΑ ΑΠΕΧΕΙ ΠΕΡΙΣΣΟΤΕΡΟ ΑΠΟ 50 mt ΑΠΟ ΤΗΝ ΜΠΟΥΤΟΝΙΕΡΑ. ΤΑ ΚΑΛΩΔΙΑ Α και Β για 200 και 300 mt ΠΡΕΠΕΙ ΝΑ ΤΟΠΟΘΕΤΗΣΟΥΜΕ ΣΥΝΕΣΤΡΑΜΜΕΝΟ ΚΑΛΩΔΙΟ.

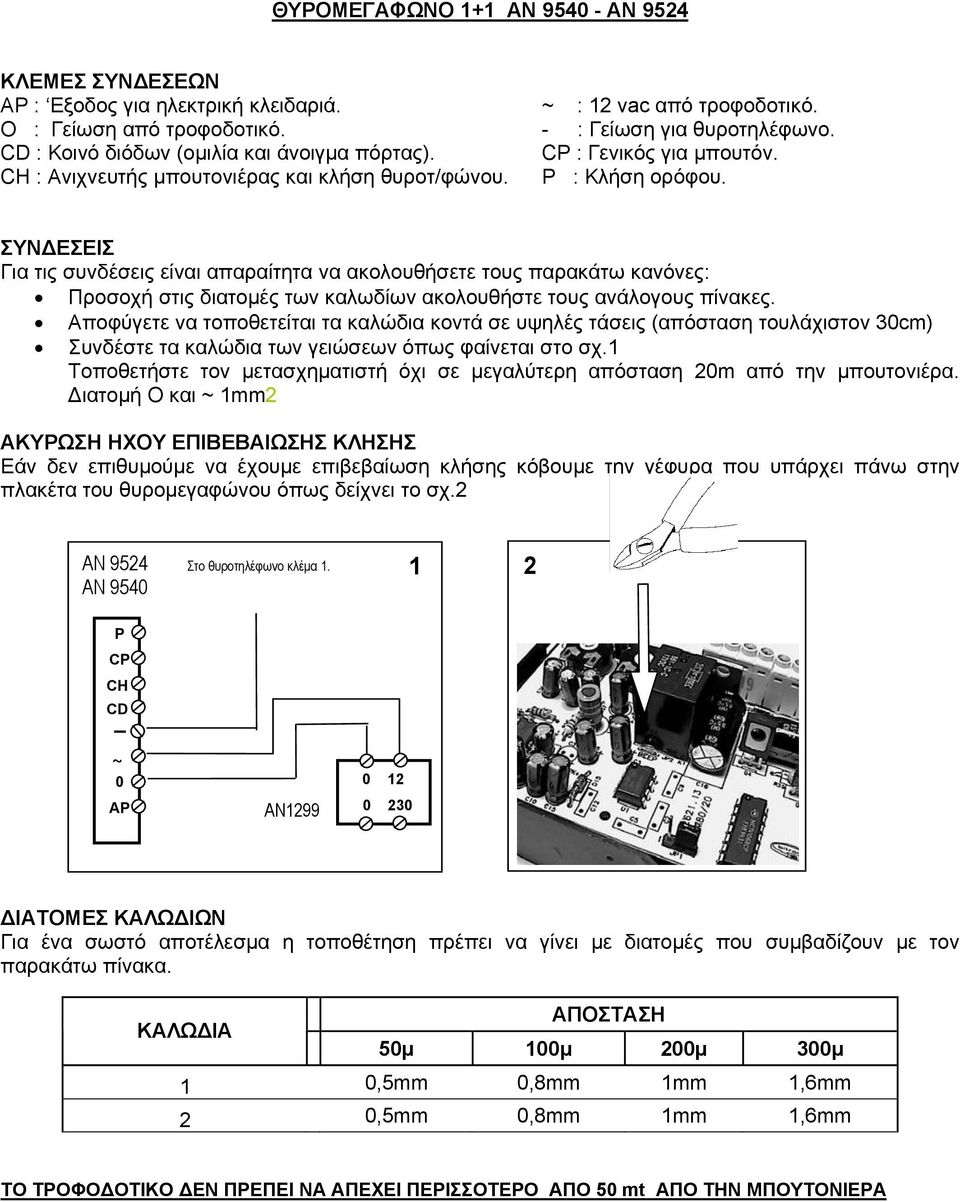

9 ΘΥΡΟΜΕΓΑΦΩΝΟ 1+1 ΑΝ ΑΝ 9524 ΚΛΕΜΕΣ ΣΥΝΔΕΣΕΩΝ ΑΡ : Εξοδος για ηλεκτρική κλειδαριά. ~ : 12 vac από τροφοδοτικό. Ο : Γείωση από τροφοδοτικό. - : Γείωση για θυροτηλέφωνο. CD : Κοινό διόδων (ομιλία και άνοιγμα πόρτας). CP : Γενικός για μπουτόν. CH : Ανιχνευτής μπουτονιέρας και κλήση θυροτ/φώνου. P : Κλήση ορόφου. ΣΥΝΔΕΣΕΙΣ Για τις συνδέσεις είναι απαραίτητα να ακολουθήσετε τους παρακάτω κανόνες: Προσοχή στις διατομές των καλωδίων ακολουθήστε τους ανάλογους πίνακες. Αποφύγετε να τοποθετείται τα καλώδια κοντά σε υψηλές τάσεις (απόσταση τουλάχιστον 30cm) Συνδέστε τα καλώδια των γειώσεων όπως φαίνεται στο σχ.1 Τοποθετήστε τον μετασχηματιστή όχι σε μεγαλύτερη απόσταση 20m από την μπουτονιέρα. Διατομή Ο και ~ 1mm2 ΑΚΥΡΩΣΗ ΗΧΟΥ ΕΠΙΒΕΒΑΙΩΣΗΣ ΚΛΗΣΗΣ Εάν δεν επιθυμούμε να έχουμε επιβεβαίωση κλήσης κόβουμε την γέφυρα που υπάρχει πάνω στην πλακέτα του θυρομεγαφώνου όπως δείχνει το σχ.2 AN 9524 AN 9540 Στο θυροτηλέφωνο κλέμα P CP CH CD ~ 0 AP AN ΔΙΑΤΟΜΕΣ ΚΑΛΩΔΙΩΝ Για ένα σωστό αποτέλεσμα η τοποθέτηση πρέπει να γίνει με διατομές που συμβαδίζουν με τον παρακάτω πίνακα. ΚΑΛΩΔΙΑ ΑΠΟΣΤΑΣΗ 50μ 100μ 200μ 300μ 1 0,5mm 0,8mm 1mm 1,6mm 2 0,5mm 0,8mm 1mm 1,6mm ΤΟ ΤΡΟΦΟΔΟΤΙΚΟ ΔΕΝ ΠΡΕΠΕΙ ΝΑ ΑΠΕΧΕΙ ΠΕΡΙΣΣΟΤΕΡΟ ΑΠΟ 50 mt ΑΠΟ ΤΗΝ ΜΠΟΥΤΟΝΙΕΡΑ

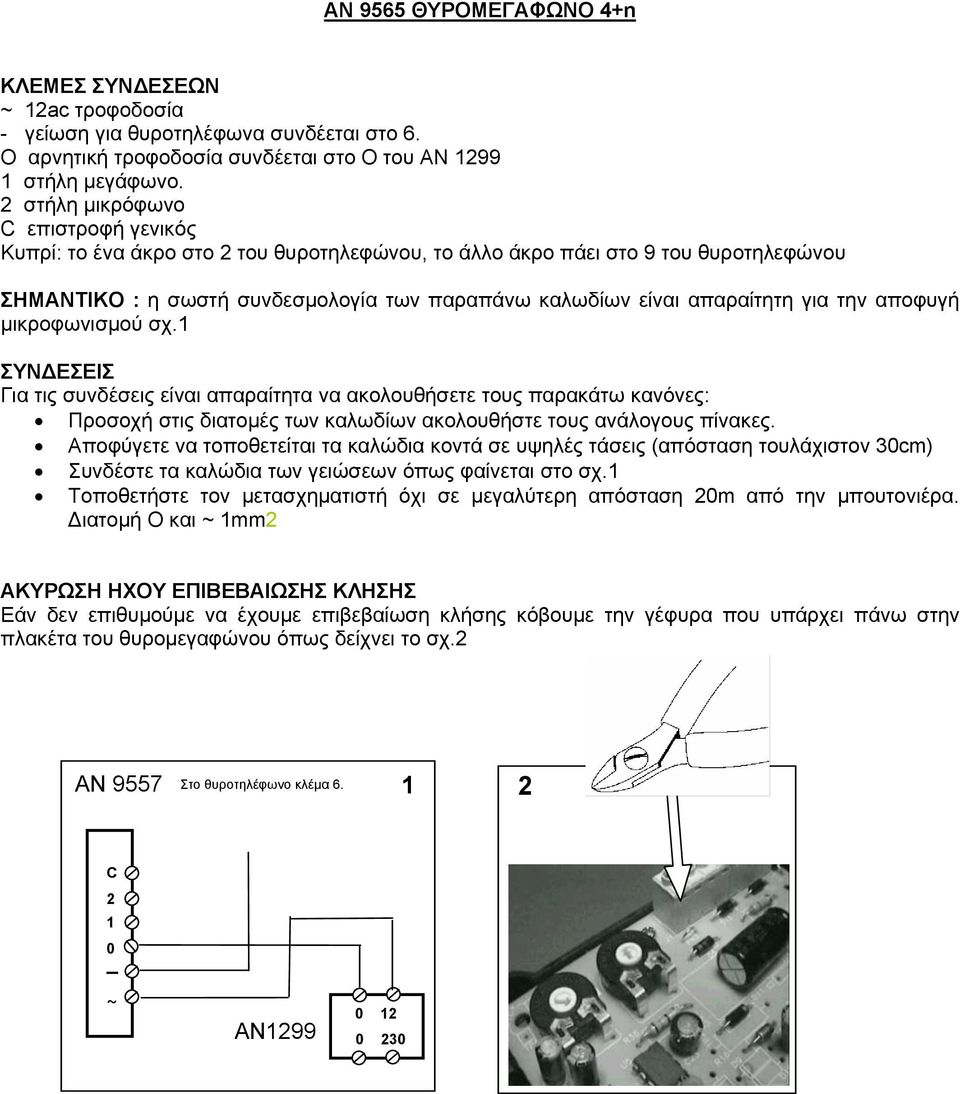

10 ΑΝ 9565 ΘΥΡΟΜΕΓΑΦΩΝΟ 4+n ΚΛΕΜΕΣ ΣΥΝΔΕΣΕΩΝ ~ 12ac τροφοδοσία - γείωση για θυροτηλέφωνα συνδέεται στο 6. Ο αρνητική τροφοδοσία συνδέεται στο Ο του ΑΝ στήλη μεγάφωνο. 2 στήλη μικρόφωνο C επιστροφή γενικός Κυπρί: το ένα άκρο στο 2 του θυροτηλεφώνου, το άλλο άκρο πάει στο 9 του θυροτηλεφώνου ΣΗΜΑΝΤΙΚΟ : η σωστή συνδεσμολογία των παραπάνω καλωδίων είναι απαραίτητη για την αποφυγή μικροφωνισμού σχ.1 ΣΥΝΔΕΣΕΙΣ Για τις συνδέσεις είναι απαραίτητα να ακολουθήσετε τους παρακάτω κανόνες: Προσοχή στις διατομές των καλωδίων ακολουθήστε τους ανάλογους πίνακες. Αποφύγετε να τοποθετείται τα καλώδια κοντά σε υψηλές τάσεις (απόσταση τουλάχιστον 30cm) Συνδέστε τα καλώδια των γειώσεων όπως φαίνεται στο σχ.1 Τοποθετήστε τον μετασχηματιστή όχι σε μεγαλύτερη απόσταση 20m από την μπουτονιέρα. Διατομή Ο και ~ 1mm2 ΑΚΥΡΩΣΗ ΗΧΟΥ ΕΠΙΒΕΒΑΙΩΣΗΣ ΚΛΗΣΗΣ Εάν δεν επιθυμούμε να έχουμε επιβεβαίωση κλήσης κόβουμε την γέφυρα που υπάρχει πάνω στην πλακέτα του θυρομεγαφώνου όπως δείχνει το σχ.2 AN 9557 Στο θυροτηλέφωνο κλέμα C ~ AN

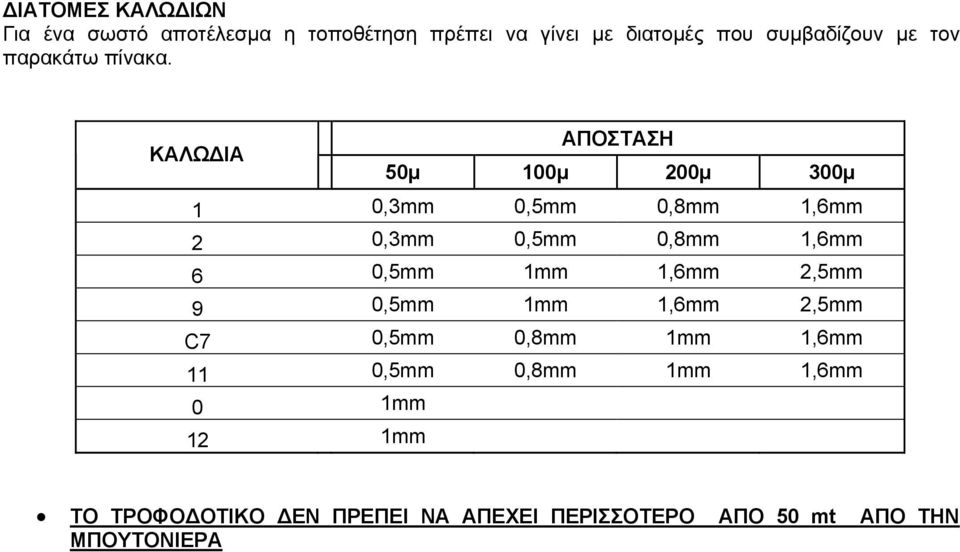

11 ΔΙΑΤΟΜΕΣ ΚΑΛΩΔΙΩΝ Για ένα σωστό αποτέλεσμα η τοποθέτηση πρέπει να γίνει με διατομές που συμβαδίζουν με τον παρακάτω πίνακα. ΚΑΛΩΔΙΑ ΑΠΟΣΤΑΣΗ 50μ 100μ 200μ 300μ 1 0,3mm 0,5mm 0,8mm 1,6mm 2 0,3mm 0,5mm 0,8mm 1,6mm 6 0,5mm 1mm 1,6mm 2,5mm 9 0,5mm 1mm 1,6mm 2,5mm C7 0,5mm 0,8mm 1mm 1,6mm 11 0,5mm 0,8mm 1mm 1,6mm 0 1mm 12 1mm ΤΟ ΤΡΟΦΟΔΟΤΙΚΟ ΔΕΝ ΠΡΕΠΕΙ ΝΑ ΑΠΕΧΕΙ ΠΕΡΙΣΣΟΤΕΡΟ ΑΠΟ 50 mt ΑΠΟ ΤΗΝ ΜΠΟΥΤΟΝΙΕΡΑ
