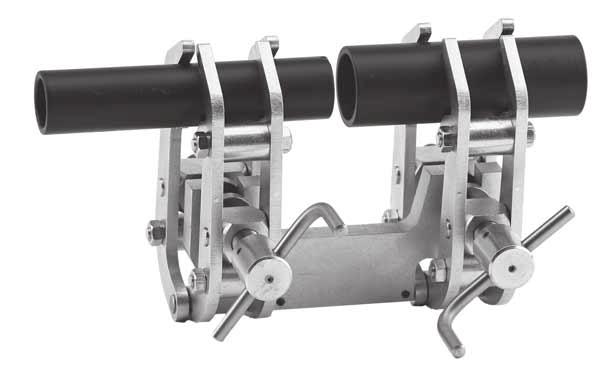

2 Τύπος 1a ιάταξη εξωτερικού κεντραρίσματος Με την πρώτη, γρήγορο, ασφαλές και ακριβές κεντράρισμα και σύσφιξη σωλήνων, αξόνων και ράβδων κυκλικής διατομής όλων των διαμέτρων - ακόμα και όταν αυτές αποκλίνουν σημαντικά, μέσω αυτόματης προσαρμογής διαμέτρων. Χωρίς πρόσθετη προσαρμογή, χωρίς βοηθήματα, χωρίς ενδιάμεσους ελέγχους, με το σημείο συγκόλλησης πάντοτε προσβάσιμο από όλες τις πλευρές. Για την αποφυγή ηλεκτρολυτικής διάβρωσης, συνιστούμε τις εκδόσεις με βραχίονες σύσφιξης από ανοξείδωτο χάλυβα (VA ). Μέγεθος A Μέγεθος B Μέγεθος C Περιοχή σύσφιξης Βάρος mm 2,00 kg mm 5,30 kg mm 26,00 kg 2 Η αρχική

3 Φύλλο διαστάσεων Τύπος 1α f d e f a c g Μέγεθος A a) mm ) 160 mm c) 125 mm d) 140 mm e) 57 mm f) 41 mm g) 65 mm Μέγεθος B a) mm ) 210 mm c) 200 mm d) 190 mm e) 82 mm f) 55 mm g) 95 mm Μέγεθος C a) mm ) 360 mm c) 400 mm d) 350 mm e) 115 mm f) 115 mm g) 235 mm Made in Germany 3

4 Τύπος 1a-Orital ιάταξη εξωτερικού κεντραρίσματος Orital Ειδική έκδοση για περιμετρική συγκόλληση Για την ανακούφιση της συσκευής συγκόλλησης κατά την περιμετρική συγκόλληση συνιστούμε τον τύπο 1a-Orital. Με την πρώτη, γρήγορο, ασφαλές και ακριβές κεντράρισμα και σύσφιξη σωλήνων, αξόνων και ράβδων κυκλικής διατομής όλων των διαμέτρων - ακόμα και όταν αυτές αποκλίνουν σημαντικά, μέσω αυτόματης προσαρμογής διαμέτρων. Χωρίς πρόσθετη προσαρμογή, χωρίς βοηθήματα, χωρίς ενδιάμεσους ελέγχους, με το σημείο συγκόλλησης πάντοτε προσβάσιμο από όλες τις πλευρές. Για την αποφυγή ηλεκτρολυτικής διάβρωσης, συνιστούμε τις εκδόσεις με βραχίονες σύσφιξης από ανοξείδωτο χάλυβα (VA ). Μέγεθος 1 Μέγεθος 2 Μέγεθος 3 Μέγεθος 4 Περιοχή σύσφιξης Βάρος 6-50 mm 3,60 kg mm 5,70 kg mm 12,60 kg mm 41,00 kg 4 Η αρχική

5 Φύλλο διαστάσεων Τύπος 1α-Orital f d e f a c g Μέγεθος 1 Μέγεθος 2 Μέγεθος 3 Μέγεθος 4 a) 6-50 mm mm mm mm ) 225 mm 400 mm 590 mm 720 mm c) 175 mm 235 mm 290 mm 550 mm d) 240 mm 387 mm 570 mm 720 mm e) 98 mm 243 mm 360 mm 340 mm f) 71,5 mm 71,5 mm 106 mm 168 mm g) 110 mm 160 mm 170 mm 340 mm Made in Germany 5

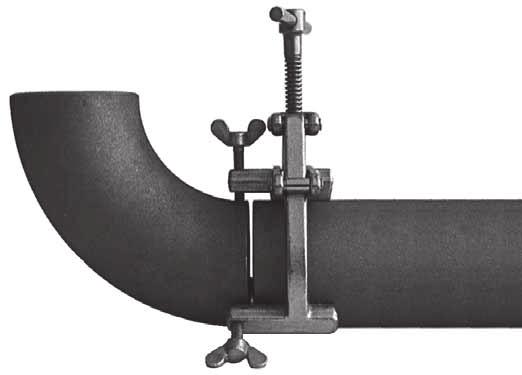

6 Τύπος 1 Εντατήρας σωλήνων ταχείας σύσφιξης Για ακριβές κεντράρισμα και σύσφιξη σωλήνων χωρίς περιορισμό μήκους καθώς και κεκαμμένων σωλήνων, φλαντζών, εξαρτημάτων Τ, εξαρτημάτων συστολής και λοιπών τεμαχίων προσαρμογής σε σωλήνες. Οι εργασίες μπορούν να εκτελούνται χωρίς πρόσθετα βοηθήματα. Το σημείο συγκόλλησης είναι προσβάσιμο από όλες τις πλευρές. Η ρύθμιση ακριβείας των διαμέτρων σωλήνων γίνεται μέσω πεταλούδων. Για την αποφυγή ηλεκτρολυτικής διάβρωσης, συνιστούμε τις εκδόσεις από ανοξείδωτο χάλυβα. Μέγεθος Περιοχή σύσφιξης Βάρος A mm 1,40 kg B mm 3,00 kg Γ mm 3,30 kg mm 6,80 kg E mm 8,65 kg 6 Η αρχική

7 Αλυσίδες κεντραρίσματος σωλήνων Τύπος 1c μονή αλυσίδα διπλή αλυσίδα μονή αλυσίδα Για κεντράρισμα και σύσφιξη επιμήκων σωλήνων χωρίς περιορισμό μήκους καθώς και κεκαμμένων σωλήνων, εξαρτημάτων Τ, φλαντζών, εξαρτημάτων συστολής και λοιπών τεμαχίων προσαρμογής σε σωλήνες και δοχεία. Οι εύκαμπτες αλυσίδες εξωτερικού κεντραρίσματος CENTROMAT εφαρμόζουν σε κάθε σωλήνα και κάθε δοχείο. Επιμηκύνονται και βραχύνονται κατά επιθυμία μέσω απλής αντικατάστασης των συμπληρωματικών στοιχείων. ιατίθενται σε 5 εκδόσεις και έναντι πρόσθετης χρέωσης σε εκδόσεις από γαλβανισμένο χάλυβα και ανοξείδωτο χάλυβα. μονή αλυσίδα Ελαφρά έκδοση, μονή αλυσίδα, μέγεθος 150 προορίζεται κυρίως για φλάντζα, εξάρτημα συστολής, ελλειψοειδή πυθμένα κ.λπ. σε σωλήνα, ελάχιστης εξωτερικής διαμέτρου 168,3 mm Τυποποιημένο μήκος: 650 mm = 5 στοιχεία αλυσίδας (DN 150) Συμπληρωματικό στοιχείο: 125 mm Μεσαία έκδοση, μονή αλυσίδα, μέγεθος 200 προορίζεται κυρίως για φλάντζα, εξάρτημα συστολής, ελλειψοειδή πυθμένα κτλ. σε σωλήνα, ελάχιστης εξωτερικής διαμέτρου 219,1 mm Τυποποιημένο μήκος: 1275 mm = 7 στοιχεία αλυσίδας (DN 200) Συμπληρωματικό στοιχείο: 177 mm Βαριά έκδοση, μονή αλυσίδα, μέγεθος 300 προορίζεται κυρίως για φλάντζα, εξάρτημα συστολής, ελλειψοειδή πυθμένα κτλ. σε σωλήνα, ελάχιστης εξωτερικής διαμέτρου 323,9 mm Τυποποιημένο μήκος: 1920 mm = 7 στοιχεία αλυσίδας (DN 300) Συμπληρωματικό στοιχείο: 265 mm Μεσαία έκδοση, διπλή αλυσίδα, μέγεθος D 200 προορίζεται για τη σύνδεση σωλήνα σε σωλήνα, επιμήκη σωλήνα, τμήμα σωλήνα, ελάχιστης εξωτερικής διαμέτρου σωλήνα 323,9 mm Τυποποιημένο μήκος: 1275 mm = 7 στοιχεία αλυσίδας (DN 300) Συμπληρωματικό στοιχείο: 177 mm Βαριά έκδοση, διπλή αλυσίδα, μέγεθος D 300 προορίζεται για τη σύνδεση σωλήνα σε σωλήνα, επιμήκη σωλήνα, τμήμα σωλήνα, ελάχιστης εξωτερικής διαμέτρου σωλήνα 323,9 mm Τυποποιημένο μήκος: 1920 mm = 7 στοιχεία αλυσίδας (DN 300) Συμπληρωματικό στοιχείο: 265 mm Made in Germany 7

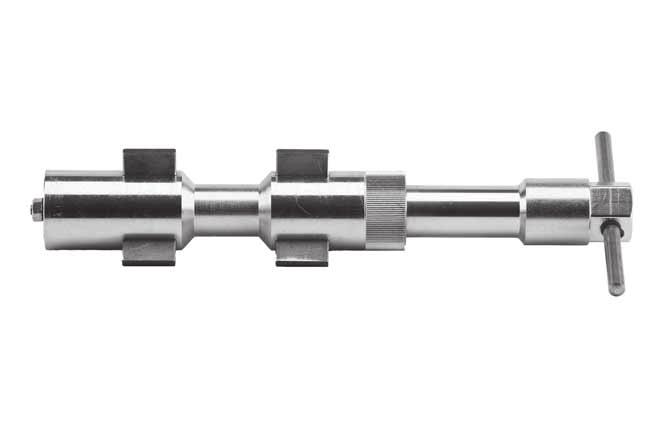

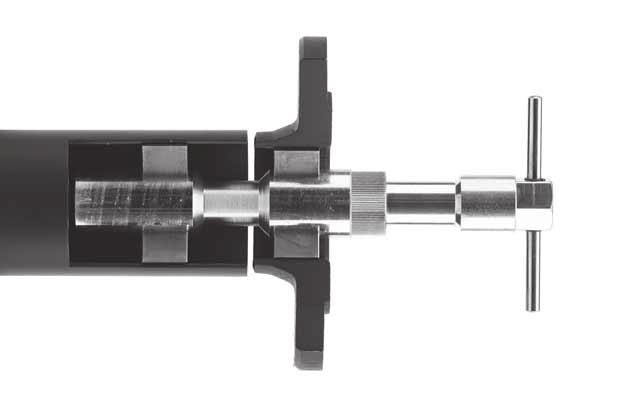

8 Τύπος 2 ιάταξη εσωτερικού κεντραρίσματος Με σφήνες. Γρήγορο, ασφαλές και ακριβές κεντράρισμα και σύσφιξη φλαντζών, στομίων, δακτυλίων κ.λπ. σε σωλήνες και κυλινδρικά δοχεία σε έναν κύκλο εργασίας. Αυτόματη προσαρμογή διαμέτρων ακόμα και όταν αυτές αποκλίνουν σημαντικά. Για την αποφυγή ηλεκτρολυτικής διάβρωσης, συνιστούμε τις εκδόσεις με σφήνες από ανοξείδωτο χάλυβα (VA 12CrNi ). Περιοχή σύσφιξης Βάρος Μέγεθος mm 0,20 kg Μέγεθος mm 0,20 kg Μέγεθος mm 0,25 kg Μέγεθος mm 0,50 kg Μέγεθος mm 0,50 kg Μέγεθος mm 1,25 kg Μέγεθος mm 1,25 kg 8 Η αρχική

9 Φύλλο διαστάσεων Τύπος 2 g d c f a e h a) ) c) d) e) f) g) h) Μέγεθος mm 15 mm 50 mm mm 15 mm 20 mm 100 mm SW 12 Μέγεθος mm 15 mm 50 mm mm 16 mm 20 mm 100 mm SW 12 Μέγεθος mm 15 mm 54 mm mm 19 mm 24 mm 100 mm SW 12 Μέγεθος mm 20 mm 84 mm mm 24 mm 44 mm 149 mm SW 15 Μέγεθος 01 Μέγεθος 0 Μέγεθος 00 a) ) c) d) e) f) g) h) mm 20 mm 84 mm mm 24 mm 44 mm 149 mm SW mm 25 mm 97 mm mm 38 mm 47 mm 170 mm SW mm 25 mm 97 mm mm 38 mm 47 mm 170 mm SW 27 Made in Germany 9

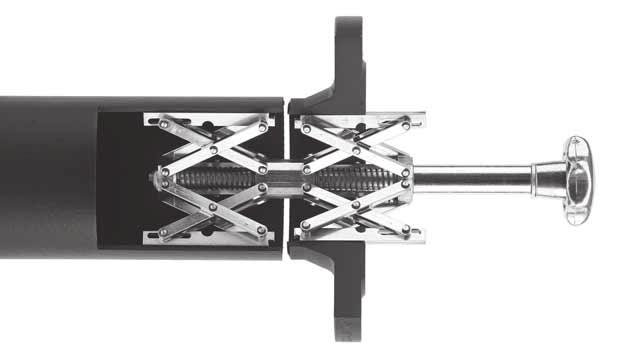

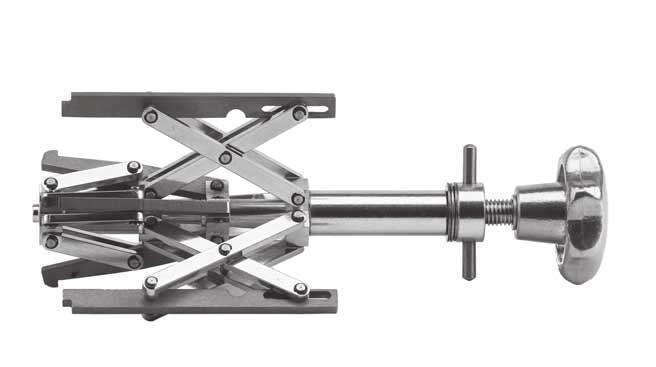

10 Τύπος 3a ιάταξη εσωτερικού κεντραρίσματος Με την πρώτη, γρήγορο, ασφαλές και ακριβές κεντράρισμα και σύσφιξη φλαντζών, στομίων, δακτυλίων κτλ. σε σωλήνες και κυλινδρικά δοχεία. Με επιφάνεια τοποθέτησης για επίπεδες φλάντζες. Αυτόματη προσαρμογή διαμέτρων ακόμα και όταν αυτές αποκλίνουν σημαντικά. Χωρίς πρόσθετη προσαρμογή, σε έναν κύκλο εργασίας, με έναν χειρισμό, χωρίς βοηθήματα, χωρίς ενδιάμεσους ελέγχους. Το κεντράρισμα γίνεται εσωτερικά. Για την αποφυγή ηλεκτρολυτικής διάβρωσης, συνιστούμε τις εκδόσεις με οδηγούς υποδοχής από ανοξείδωτο χάλυβα (VA ). Περιοχή σύσφιξης Βάρος Μέγεθος mm 1,25 kg Μέγεθος mm 3,35 kg Μέγεθος 3 βλ. Τύπος 4, Μέγεθος 3e 10 Η αρχική

11 Φύλλο διαστάσεων Τύπος 3α c c g f g a e Μέγεθος 1 a) mm ) 88 mm c) 190 mm d) mm e) 20 mm f) 14 mm g) 4 mm Μέγεθος 2 a) mm ) 144 mm c) 309 mm d) mm e) 26 mm f) 21 mm g) 5 mm Μέγεθος 3 βλ. Τύπος 4, Μέγεθος 3e Made in Germany 11

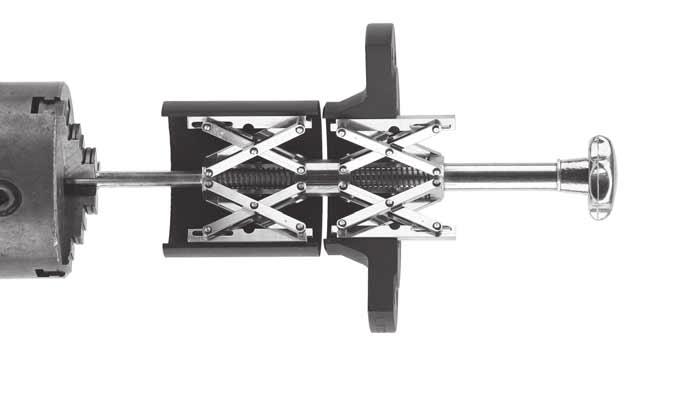

12 Τύπος 3 ιάταξη εσωτερικού κεντραρίσματος Για εφαρμογή σε περιστρεφόμενους πάγκους συγκόλλησης και δίσκους περιστροφής μέσω επιμηκυμένου σφιγκτήρα, αυτόματη προσαρμογή διαμέτρων, ακόμα και σε περίπτωση σημαντικής απόκλισης των διαμέτρων, κατάλληλη για επίπεδες φλάντζες. Για την αποφυγή ηλεκτρολυτικής διάβρωσης, συνιστούμε τις εκδόσεις με οδηγούς υποδοχής από ανοξείδωτο χάλυβα (VA ). Περιοχή σύσφιξης Μήκος σφιγκτήρα Βάρος Μέγεθος mm 120 mm 1,40 kg Μέγεθος mm 150 mm 4,20 kg Μέγεθος 3e/s mm 190 mm 12,50 kg 12 Η αρχική

13 Φύλλο διαστάσεων Τύπος 3 Μέγεθος g c g f d a i h e Μέγεθος 3/es c g g f d a i h e Μέγεθος 1 a) mm ) 88 mm c) 190 mm d) mm e) 20 mm f) 14 mm g) 4 mm h) 120 mm i) 12 mm Μέγεθος 2 a) mm ) 144 mm c) 309 mm d) mm e) 26 mm f) 21 mm g) 5 mm h) 150 mm i) 20 mm Μέγεθος 3/es a) mm ) 233 mm c) 491 mm d) mm e) 34 mm f) 25 mm g) 6 mm h) 190 mm i) 26 mm Made in Germany 13

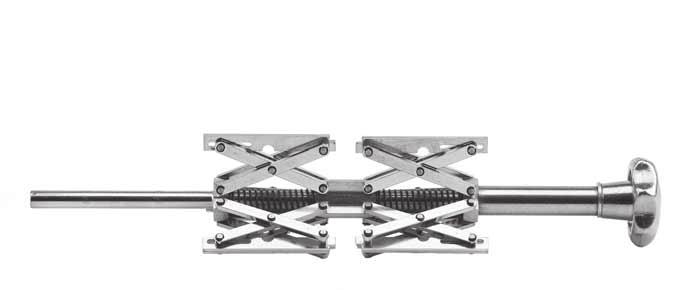

14 Τύπος 3c ιάταξη εσωτερικού κεντραρίσματος Για τη σύσφιξη και το κεντράρισμα όμοιων διαμέτρων ή ως διάταξη σύσφιξης με ένα στοιχείο σύσφιξης. Για την αποφυγή ηλεκτρολυτικής διάβρωσης, συνιστούμε τις εκδόσεις με οδηγούς υποδοχής από ανοξείδωτο χάλυβα (VA ). Περιοχή σύσφιξης Βάρος Μέγεθος mm 1,00 kg Μέγεθος mm 2,40 kg Μέγεθος mm 6,00 kg Μέγεθος mm 14,00 kg Μέγεθος 4/s mm 20,00 kg 14 Η αρχική

15 Φύλλο διαστάσεων Τύπος 3c c d a e Μέγεθος 1 Μέγεθος 2 Μέγεθος 3 Μέγεθος 4 Μέγεθος 4/s a) ) c) d) e) mm 88 mm 305 mm 220 mm 20 mm mm 144 mm 480 mm 335 mm 26 mm mm 233 mm 540 mm 300 mm 34 mm mm 300 mm 630 mm 325 mm 36 mm mm 300 mm 630 mm 325 mm 36 mm Made in Germany 15

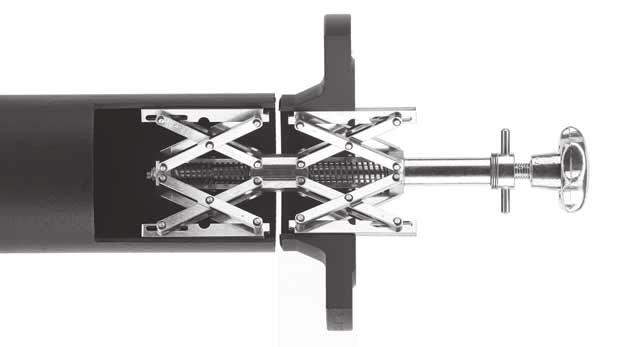

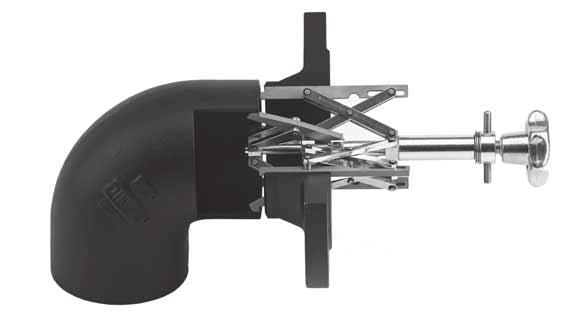

16 Τύπος 4 ιάταξη εσωτερικού κεντραρίσματος Για χρήση όπως περιγράφεται δίπλα στην εικόνα 3α, ωστόσο ιδιαίτερα αποδοτική σε τεμάχια προσαρμογής μεγάλου βάρους λόγω των στοιχείων σύσφιξης που σφίγγουν ανεξάρτητα μεταξύ τους. Η διάταξη κεντραρίσματος CENTROMAT εφαρμόζει με το κάτω στοιχείο σύσφιξης μέσα στο σωλήνα, ύστερα τοποθετείται η φλάντζα κ.λπ. και μέσω του άνω στοιχείου σύσφιξης κεντράρεται και συσφίγγεται οριστικά. Αυτόματη προσαρμογή διαμέτρων. Για την αποφυγή ηλεκτρολυτικής διάβρωσης, συνιστούμε τις εκδόσεις με οδηγούς υποδοχής από ανοξείδωτο χάλυβα (VA ). Περιοχή σύσφιξης Βάρος Μέγεθος 1/e mm 1,30 kg Μέγεθο 2/e mm 3,90 kg Μέγεθος 3/e mm 11,50 kg Μέγεθος 4/e mm 27,00 kg 16 Η αρχική

17 Φύλλο διαστάσεων Τύπος 4 d c g f g a e Μέγεθος 1/e Μέγεθος 2/e Μέγεθος 3/e Μέγεθος 4/e a) ) c) d) e) f) g) mm 88 mm 190 mm mm 20 mm 14 mm 4 mm mm 144 mm 309 mm mm 26 mm 21 mm 5 mm mm 233 mm 491 mm mm 34 mm 25 mm 6 mm mm 300 mm 636 mm mm 36 mm 36 mm 8 mm Made in Germany 17

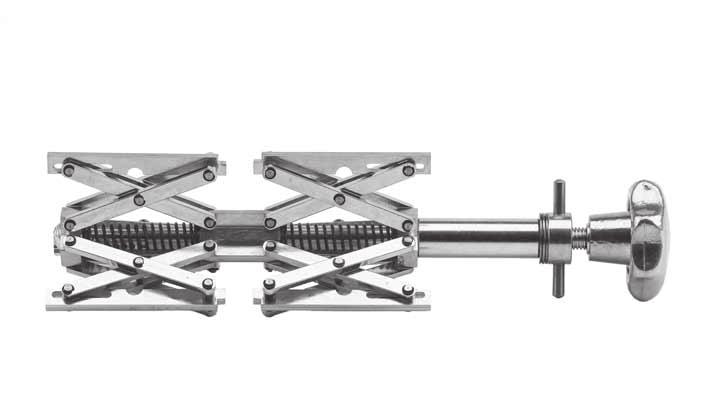

18 Τύπος 4s ιάταξη εσωτερικού κεντραρίσματος Με την πρώτη, γρήγορο, ασφαλές και ακριβές κεντράρισμα και σύσφιξη φλαντζών, στομίων, δακτυλίων κ.λπ. σε σωλήνες και κυλινδρικά δοχεία. Με επιφάνεια τοποθέτησης για επίπεδες φλάντζες. Αυτόματη προσαρμογή ακόμη και εξαιρετικά διαφορετικών διαμέτρων μέσω στοιχείων σύσφιξης που σφίγγουν ανεξάρτητα μεταξύ τους. Η διάταξη κεντραρίσματος CENTROMAT εφαρμόζει με το κάτω στοιχείο σύσφιξης μέσα στο σωλήνα, ύστερα τοποθετείται η φλάντζα κ.λπ. και μέσω του άνω στοιχείου σύσφιξης κεντράρεται και συσφίγγεται οριστικά. Για την αποφυγή ηλεκτρολυτικών διαβρώσεων, συνιστούμε τις εκδόσεις με ράβδους εναπόθεσης από ανοξείδωτο ατσάλι (VA ). Περιοχή σύσφιξης Βάρος Μέγεθος 1/es mm 1,80 kg Μέγεθος 2/es mm 5,20 kg Μέγεθος 3/es mm 16,40 kg Μέγεθος 4/es mm 39,00 kg 18 Η αρχική

19 Φύλλο διαστάσεων Τύπος 4s d g c f g e a Μέγεθος 1/es Μέγεθος 2/es Μέγεθος 3/es Μέγεθος 4/es a) ) c) d) e) f) g) mm 88 mm 190 mm mm 20 mm 14 mm 4 mm mm 144 mm 309 mm mm 26 mm 21 mm 5 mm mm 233 mm 491 mm mm 34 mm 25 mm 6 mm mm 300 mm 636 mm mm 36 mm 36 mm 8 mm Made in Germany 19

20 Τύπος 5 ιάταξη εσωτερικού κεντραρίσματος Στοιχεία σύσφιξης που σφίγγουν ανεξάρτητα μεταξύ τους. Για κεκαμμένους σωλήνες και καμπυλοσωλήνες όλων των ακτινών. Γρήγορος, ασφαλής χειρισμός χωρίς περαιτέρω βοήθεια: το τρίτο χέρι είναι περιττό το κάτω στοιχείο σύσφιξης της διάταξης κεντραρίσματος σφίγγει τόσο μέσα στον κεκαμμένο σωλήνα, ώστε το πρόσθιο άκρο του άνω στοιχείου σύσφιξης να εφαρμόζει στη μετωπική πλευρά του κεκαμμένου σωλήνα. Η φλάντζα κ.λπ. τοποθετείται πάνω στο άνω στοιχείο σύσφιξης και συσφίγγεται. Κατάλληλο και για επίπεδες φλάντζες. Αυτόματη προσαρμογή διαμέτρων. Για την αποφυγή ηλεκτρολυτικής διάβρωσης, συνιστούμε τις εκδόσεις με οδηγούς υποδοχής από ανοξείδωτο χάλυβα (VA ). Περιοχή σύσφιξης Βάρος Μέγεθος 1/-e mm 1,00 kg Μέγεθος 2/-e mm 3,10 kg Μέγεθος 3/-e mm 9,30 kg Μέγεθος 4/-e mm 23,10 kg 20 Η αρχική

21 Φύλλο διαστάσεων Τύπος 5 a Μέγεθος 1/-e Μέγεθος 2/-e Μέγεθος 3/-e Μέγεθος 4/-e a) ) mm 250 mm mm 395 mm mm 660 mm mm 940 mm Made in Germany 21

22 Τύπος 6 ιάταξη διεύρυνσης και διαπλάτυνσης Πίσω πλευρά Οριζόντια και κάθετα ρυθμιζόμενη διάταξη περιστροφής ως φορέας για μια συσκευή λείανσης για την κατεργασία ακρών σωλήνων σε τυχαίες γωνίες (π.χ. ραφή V), για την αφαίρεση δακτυλίων, για την μετεπεξεργασία ανομοιόμορφων ακρών σωλήνων. Αυτή η διάταξη μπορεί να χρησιμοποιηθεί εσωτερικά και εξωτερικά στο σωλήνα για την κατεργασία. Τοποθετήστε τη διάταξη σύσφιξης (1) στο σωλήνα και σφίξτε. Αφαιρέστε το εξάγωνο παξιμάδι που βρίσκεται στον άξονα της διάταξης σύσφιξης (2), τοποθετήστε τον περιστρεφόμενο βραχίονα (3) στη διάταξη σύσφιξης (1) και ασφαλίστε με το υπάρχον παξιμάδι (2). Βιδώστε την τροχιστική μηχανή με τη βίδα άλλεν που βρίσκεται μέσα στο τετράγωνο (4) στην απαιτούμενη θέση. Ρυθμίστε την εκάστοτε διάμετρο του σωλήνα με τη ρικνωτή χειρολαβή (5). Η ρύθμιση του βάθους κοπής της τροχιστικής μηχανής γίνεται με τη ρικνωτή βίδα (6). Η πρόσθετη διάταξη μπορεί να ρυθμιστεί οριζόντια και κάθετα, καθώς και για εσωτερική και εξωτερική κατεργασία. Μπορούν να χρησιμοποιηθούν τροχιστικές μηχανές του εμπορίου, αλλά δεν περιλαμβάνονται στον παραδοτέο εξοπλισμό. Υπόδειξη ασφαλείας: Τηρείτε τις γενικές διατάξεις ασφαλείας κατά την εργασία με μια τροχιστική μηχανή και φοράτε κατάλληλο προστατευτική ενδυμασία. 22 Η αρχική

23 Φύλλο διαστάσεων Τύπος 6 f a Μέγεθος 3 Μέγεθος 4 Μέγεθος 4s a) ) f) mm 233 mm mm 19,90 kgn mm 300 mm mm 26,50 kgn mm 300 mm mm 35,00 kgn Made in Germany 23

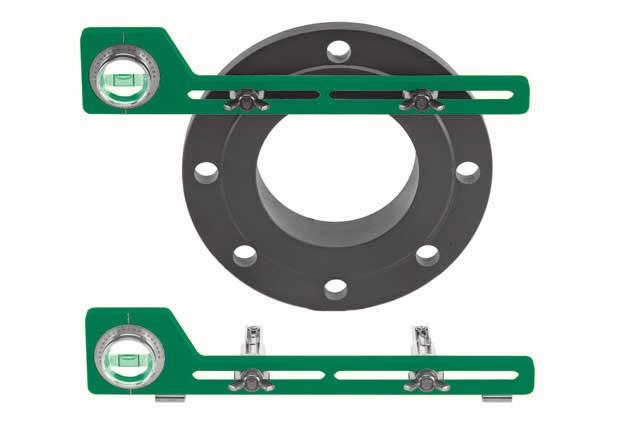

24 Τύπος 9 Αλφάδι φλαντζών Με ρυθμιζόμενο ενδείκτη γωνίας και μετακινούμενους διαμετρικούς διακριβωτήρες. Οι διαμετρικοί διακριβωτήρες ταιριάζουν στις οπές φλαντζών όλων των κοινών διαμέτρων, με αποτέλεσμα οι προς συγκόλληση φλάντζες να ευθυγραμμίζονται με ακρίβεια. Η γωνία και η κλίση ρυθμίζονται και διαβάζονται εύκολα χωρίς υπολογισμούς. Υλικό: αλουμίνιο ανοδιωμένο. Μέγεθος mm μήκος, για απόσταση οπών φλαντζών mm, εξοπλισμένο με στάνταρ πείρο ασφάλισης mm Ø Βάρος: 0,30 kg Μέγεθος 1a όπως το μέγεθος 1, αλλά με μαγνήτες συγκράτησης για πρόσθετη εφαρμογή ως αλφάδι κλίσης Βάρος: 0,32 kg Μέγεθος mm μήκος, για απόσταση οπών φλαντζών mm, εξοπλισμένο με στάνταρ πείρο ασφάλισης mm Ø Βάρος: 0,35 kg Για όλες τις εκδόσεις διατίθενται πρόσθετα: Πείροι ασφάλισης για οπές φλαντζών mm Ø Σωλήνες προσαρμογής για τοποθέτηση πάνω σε στάνταρ πείρους ασφάλισης για οπές φλαντζών mm Ø 24 Η αρχική

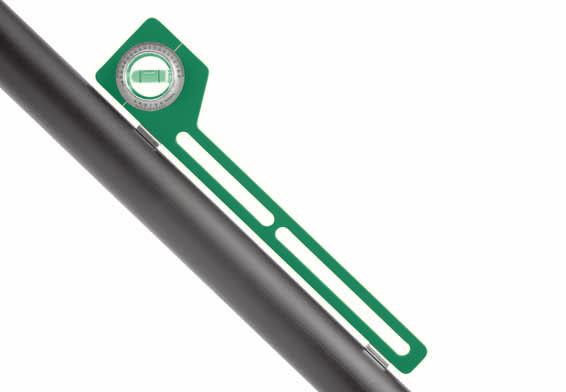

25 Αλφάδι κλίσης Τύπος 10 Για την τοποθέτηση σωληνώσεων και τον έλεγχο της κλίσης κ.λπ. Με μαγνητικές επιφάνειες τοποθέτησης, ώστε να προσκολλώνται σε κάθε επιθυμητή επιφάνεια σωλήνων ή λείων επιφανειών. Το αλφάδι είναι εξοπλισμένο με ρυθμιζόμενο ενδείκτη γωνίας. Η γωνία και η κλίση ρυθμίζονται και διαβάζονται εύκολα χωρίς υπολογισμούς. Υλικό: αλουμίνιο ανοδιωμένο. Μήκος Βάρος Μέγεθος mm 0,20 kg Made in Germany 25

26 Τύπος 11 Πόντες κεντραρίσματος Με διαβάθμιση και ενδείκτη γωνίας για ποντάρισμα της θέσης κεντρικών γραμμών και εξόδων σε σωλήνες και δεξαμενές υπό επιθυμητές γωνίες. Καθορισμός της γωνίας κλίσης, Ρύθμιση γωνιών, Αναζήτηση κεντρικού σημείου σε σωλήνες, Ισοπέδωση κατά την τοποθέτηση δεξαμενών κ.λπ. Ο ενδείκτης γωνίας με ρύθμιση μοιρών είναι ρυθμιζόμενος, ώστε η γωνία και η κλίση να ρυθμίζεται και να διαβάζεται εύκολα χωρίς υπολογισμούς. Υλικό: αλουμίνιο ανοδιωμένο. Κόκκοι: χάλυβας εργαλείων, σκληρυμένος. Μέγεθος 1 ιάμετρος σωλήνα από 12 mm έως περ mm Βάρος 0,60 kg 26 Η αρχική

27 Βεβαίωση για την εταιρεία Hermann Rosorius GmH Lohheckenweg Alfter Τα ειδικά εργαλεία που εμπορεύεται η εταιρεία Rosorius GmH με την εμπορική επωνυμία "Centromat " για τον κλάδο κατασκευής σωληνώσεων και δοχείων είναι συσκευές, οι οποίες μπορούν να υποστηρίξουν με διάφορους τρόπους τον ηλεκτροσυγκολλητή κατά τις εργασίες ηλεκτροσυγκόλλησης. Οι συσκευές είναι καθαρής μηχανικής κατασκευής και υψηλής ποιότητας. Συμμορφώνονται πλήρως με τις νομικές διατάξεις και μπορούν να χρησιμοποιηθούν μετά από σύντομη εκπαίδευση ακόμη και από εκπαιδευόμενο προσωπικό. Σήμανση CE δεν απαιτείται για τις συσκευές αυτές, ούτε και είναι εφικτή, διότι δεν είναι μηχανήματα σύμφωνα με την Κοινοτική Οδηγία περί μηχανημάτων και ούτε υπόκεινται επί του παρόντος σε κάποια άλλη Κοινοτική Οδηγία. Οι κίνδυνοι που ενδεχομένως να προκύψουν από τις συσκευές και ιδίως από την αποθηκευμένη ενέργεια των ελατηρίων αντιμετωπίζονται ακολουθώντας την ενδεδειγμένη χρήση των συσκευών, ώστε να μην μπορούν να προκύψουν για το χρήστη σοβαροί κίνδυνοι από τις συσκευές. Κολωνία, 12 Φεβρουαρίου 1998 Made in Germany 27

28 1a 1a 1 1c Τιμοκατάλογος ιάταξη εξωτερικού κεντραρίσματος για επιμήκεις σωλήνες με όμοια ή αποκλίνουσα διάμετρο, αυτόματη προσαρμογή διαμέτρων. Μέγεθος Περιοχή σύσφιξης Βάρος A mm 2,00 kg 195,00 260,00 B mm 5,30 kg 265,00 330,00 C mm 26,00 kg 1.110, ,00 ιάταξη εξωτερικού κεντραρίσματος Orital για επιμήκεις σωλήνες με όμοια ή αποκλίνουσα διάμετρο, αυτόματη προσαρμογή διαμέτρων. Μέγεθος Περιοχή σύσφιξης Βάρος mm 3,60 kg 1.560, , mm 5,70 kg 1.680, , mm 12,60 kg 1.980, , mm 41,00 kg 2.890, ,00 Εντατήρας σωλήνων ταχείας σύσφιξης για κεκαμμένους σωλήνες, τεμάχια προσαρμογής κ.λπ. σε σωλήνες όμοιας και αποκλίνουσας διαμέτρου. Μέγεθος Περιοχή σύσφιξης Βάρος A mm 1,40 kg 140,00 175,00 B mm 3,00 kg 180,00 245,00 C mm 3,30 kg 220,00 295,00 D mm 6,80 kg 260,00 345,00 E mm 8,65 kg 390,00 520,00 Αλυσίδες κεντραρίσματος σωλήνων για επιμήκεις σωλήνες, κεκαμμένους σωλήνες, ελλειψοειδείς πυθμένες και τεμάχια προσαρμογής σε σωλήνες και δοχεία. Στις τιμές περιλαμβάνεται ο σφιγκτήρας για τυποποιημένο μήκος. Έκδοση από χάλυβα m/τεμάχιο Έκδοση από ανοξείδωτο χάλυβα m/τεμάχιο Μέγεθος 150, ελαφρά, μονή έκδοση, για ελάχιστη εξωτερική διάμετρο σωλήνα 168,3 mm Τυποποιημένο μήκος 650 mm 455,00 570,00 Συμπληρωματικό στοιχείο 125 mm 60,00 75,00 αντικατάσταση σφιγκτήρας 175,00 195,00 Μέγεθος 200, μεσαία, μονή έκδοση, για ελάχιστη εξωτερική διάμετρο σωλήνα 219,1 mm Τυποποιημένο μήκος 1275 mm 700, ,00 Συμπληρωματικό στοιχείο 177 mm 75,00 115,00 αντικατάσταση σφιγκτήρας 200,00 230,00 28 Η αρχική

29 Έκδοση από χάλυβα m/τεμάχιο Έκδοση από ανοξείδωτο χάλυβα m/τεμάχιο Μέγεθος 300, βαριά, μονή έκδοση, για ελάχιστη εξωτερική διάμετρο σωλήνα 323,9 mm Τυποποιημένο μήκος mm 830, ,00 Συμπληρωματικό στοιχείο 265 mm 90,00 145,00 αντικατάσταση σφιγκτήρας 225,00 265,00 Μέγεθος D 200, μεσαία, διπλή έκδοση, για ελάχιστη εξωτερική διάμετρο σωλήνα 323,9 mm Τυποποιημένο μήκος 1275 mm 1.080, ,00 Συμπληρωματικό στοιχείο 177 mm 100,00 160,00 αντικατάσταση σφιγκτήρας 390,00 465,00 2 3a 3 Μέγεθος D 300, βαριά, διπλή έκδοση, για ελάχιστη εξωτερική διάμετρο σωλήνα 323,9 mm Τυποποιημένο μήκος mm 1.350, ,00 Συμπληρωματικό στοιχείο 265 mm 120,00 190,00 αντικατάσταση σφιγκτήρας 520,00 550,00 ιάταξη εσωτερικού κεντραρίσματος κυλινδρικό σχήμα, για φλάντζες, στόμια, δακτυλίους κ.λπ. σε σωλήνες και δοχεία, αυτόματη προσαρμογή διαμέτρων. Μέγεθος Περιοχή σύσφιξης Βάρος mm 0,20 kg 270,00 315, mm 0,20 kg 270,00 315, mm 0,25 kg 270,00 315, mm 0,50 kg 270,00 315, mm 0,50 kg 270,00 315, mm 1,25 kg 315,00 380, mm 1,25 kg 315,00 380,00 ιάταξη εσωτερικού κεντραρίσματος ψαλιδωτό σχήμα, για φλάντζες, στόμια, δακτυλίους κ.λπ. σε σωλήνες και δοχεία, αυτόματη προσαρμογή διαμέτρων. Μέγεθος Περιοχή σύσφιξης Βάρος mm 1,25 kg 250,00 280, mm 3,35 kg 350,00 380,00 3 βλ. Τύπος 4, Μέγεθος 3e ιάταξη εσωτερικού κεντραρίσματος ψαλιδωτό σχήμα, για εφαρμογή με περιστρεφόμενους πάγκους συγκόλλησης και δίσκους περιστροφής, αυτόματη προσαρμογή διαμέτρων. Μέγεθος Περιοχή σύσφιξης Μήκος σφιγκτήρα Βάρος mm 120 mm 1,40 kg 265,00 300, mm 150 mm 4,20 kg 370,00 400,00 3/es mm 190 mm 12,50 kg 695,00 755,00 Made in Germany 29

30 3c 4 4s 5 6 ιάταξη εσωτερικού κεντραρίσματος ψαλιδωτό σχήμα, για σύσφιξη και κεντράρισμα όμοιων διαμέτρων. Έκδοση από χάλυβα m/τεμάχιο Έκδοση από ανοξείδωτο χάλυβα m/τεμάχιο Μέγεθος Περιοχή σύσφιξης Βάρος mm 1,00 kg 185,00 215, mm 2,40 kg 260,00 290, mm 6,00 kg 390,00 440, mm 14,00 kg 580,00 640,00 4/s mm 20,00 kg 750,00 850,00 ιάταξη εσωτερικού κεντραρίσματος ψαλιδωτό σχήμα, για φλάντζες, στόμια, δακτυλίους κ.λπ. σε σωλήνες και δοχεία. Συνιστάται ειδικά για τεμάχια προσαρμογής μεγάλου βάρους, αυτόματη προσαρμογή διαμέτρων. Μέγεθος Περιοχή σύσφιξης Βάρος 1/e mm 1,30 kg 320,00 330,00 2/e mm 3,90 kg 425,00 455,00 3/e mm 11,50 kg 615,00 670,00 4/e mm 27,00 kg 1.125, ,00 ιάταξη εσωτερικού κεντραρίσματος Ψαλιδωτό σχήμα, για φλάντζες, στόμια, δακτυλίους κ.λπ. σε σωλήνες και δοχεία. Μέγεθος Περιοχή σύσφιξης Βάρος 1/es mm 1,80 kg 410,00 415,00 2/es mm 5,20 kg 585,00 615,00 3/es mm 16,40 kg 950,00 980,00 4/es mm 39,00 kg 1.580, ,00 ιάταξη εσωτερικού κεντραρίσματος ψαλιδωτό σχήμα, για φλάντζες και τεμάχια προσαρμογής σε κεκαμμένους σωλήνες και καμπυλοσωλήνες, αυτόματη προσαρμογή διαμέτρων. Μέγεθος Περιοχή σύσφιξης Βάρος 1/-e mm 1,00 kg 370,00 390,00 2/-e mm 3,10 kg 575,00 610,00 3/-e mm 9,30 kg 770,00 820,00 4/-e mm 23,10 kg 1.175, ,00 ιάταξη διεύρυνσης και διαπλάτυνσης για την κατεργασία ακρών σωλήνων σε τυχαίες γωνίες. Μέγεθος Περιοχή σύσφιξης Βάρος mm 19,90 kg 2.590, , mm 26,50 kg 3.050, ,00 4/s mm 35,00 kg 3.320, ,00 30 Η αρχική

31 Αλφάδι φλαντζών για την ευθυγράμμιση φλαντζών-κυκλικών οπών με διαμετρικούς διακριβωτήρες και ενδείκτη γωνίας για τη ρύθμιση των γωνιών και κλίσεων, με στάνταρ πείρο ασφάλισης mm. Μέγεθος 1 για απόσταση φλαντζών mm Μέγεθος 2 για απόσταση φλαντζών mm Η έκδοση 1 είναι πρόσθετα εξοπλισμένη με μαγνήτες συγκράτησης και μπορεί συνεπώς να χρησιμοποιηθεί επιπλέον ως αλφάδι κλίσης. Μέγεθος Μήκος Βάρος mm 0,30 kg 190,00 όχι 1 a με μαγνήτες συγκράτησης 300 mm 0,32 kg 220,00 όχι mm 0,35 kg 205,00 όχι Πρόσθετοι πείροι ασφάλισης mm ζεύγος 50,00 όχι Πρόσθετοι σωλήνες προσαρμογής για επέκταση σε διάμετρο οπής φλάντζας mm ζεύγος 50,00 όχι Αλφάδι κλίσης με μαγνητικές επιφάνειες τοποθέτησης και ενδείκτη γωνίας για τη ρύθμιση των γωνιών και κλίσεων. Μέγεθος Μήκος Βάρος mm 0,20 kg 120,00 όχι Πόντες κεντραρίσματος Έκδοση από χάλυβα m/τεμάχιο Έκδοση από ανοξείδωτο χάλυβα m/τεμάχιο Μέγεθος Εύρος διαμέτρων σωλήνων Βάρος 1 από 12 mm έως περ mm 0,60 kg 190,00 όχι Οι αναφερόμενες τιμές δεν είναι δεσμευτικές. Το σύνολο των προηγούμενων προσφορών και τιμοκαταλόγων παύει να ισχύει κατά την έκδοση του παρόντος τιμοκαταλόγου. Τα παραδοθέντα εμπορεύματα παραμένουν ως την πλήρη,εξόφληση στην κυριότητα του προμηθευτή. Αρμόδια δικαστική αρχή: Βόννη. Με την επιφύλαξη ενδιάμεσης πώλησης, αλλαγής τιμών και τεχνικών αλλαγών. Παράδοση: Με συσκευασία, Εξ εργοστασίου Bornheim κατά INCOTERMS 2010 ή αποστολή μέσω DPD/UPS με χρέωση μεταφορικών Πληρωμή: 30 ημέρες καθαρά Αναθ.: Απρίλιος 2012 Made in Germany 31
