1 Εξαμηνιαία Εργασία 2017 Athens Was: Μελέτη της Ηλεκτρικής Εγκατάστασης, για ένα Ξενοδοχείο. Σχεδίαση του δικτύου μίας ηλεκτρικής εγκατάστασης. Σχεδίαση του κεντρικού οριζόντιου δικτύου. Σκοπός Τοποθέτηση Υποδοχέων (φορτίων) στο δίκτυο Σχεδίαση των κατακόρυφων στηλών. Τοποθέτηση αρχής δικτύου. Αναγνώριση του δικτύου. Υπολογισμοί. Βιομηχανικό Κτίριο στο FINE Σελ. 1

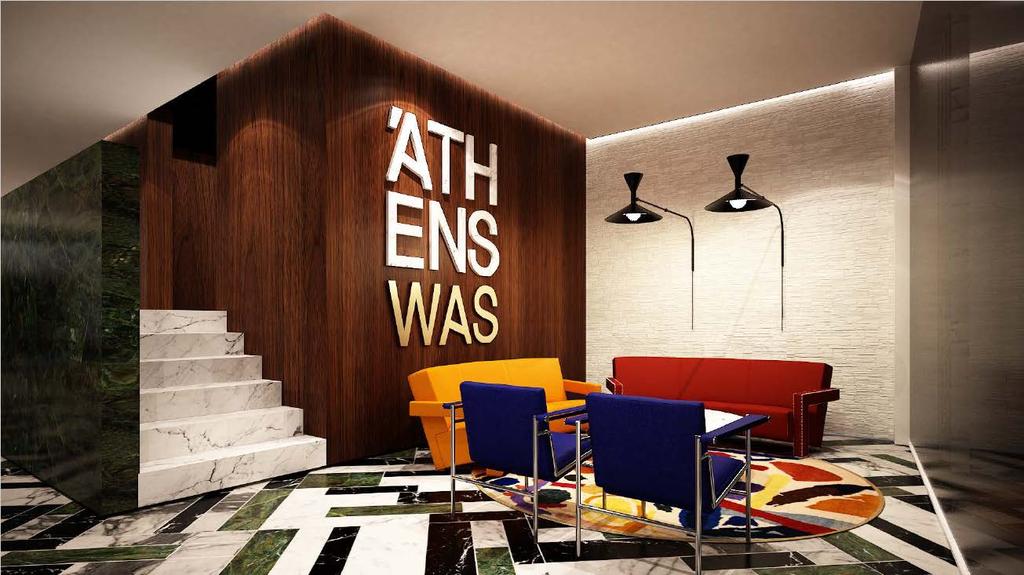

2 Επιδίωξη της Εξαμηνιαίας Εργασίας Αντικείμενο της εξαμηνιαίας εργασίας είναι η σχεδίαση της ηλεκτρολογικής εγκατάστασης, για ένα ξενοδοχείο. Το ξενοδοχείο είναι το Athens Was, στη Διονυσίου Αεροπαγίτου (Εικόνα ). Τελευταία, στο κέντρο της Αθήνας, έχουν γίνει ορισμένα καινούργια έργα έχουν ανοίξει κάποια καινούργια ξενοδοχεία αναπαλαιώσεις παλαιών κτιρίων που όμως, έχουν μία ξεχωριστή αρχιτεκτονική. Το Athens Was είναι ένα από τα πιο γνωστά καινούργια ξενοδοχεία, στην Αθήνα, για τη ξεχωριστή σχεδίασή του. Στην εξαμηνιαία, επιχειρούμε να σχεδιάσουμε την ηλεκτρολογική εγκατάσταση, για το Athens Was. Συνήθως, ένα ξενοδοχείο, ιδιαίτερα τα καινούργια ξενοδοχεία, δεν είναι μόνον τα δωμάτια και το σαλόνι ή η τραπεζαρία του ξενοδοχείου, αλλά μπορεί περιλαμβάνει πολλούς άλλους χώρους με διαφορετικές λειτουργίες. Για παράδειγμα, ένα ξενοδοχείο μπορεί να έχει αίθουσα / χώρο συνεδρίων, εστιατόριο που μπορεί να λειτουργεί ξεχωριστά / ανεξάρτητα από το ξενοδοχείο, μπαρ, καφετέρια, καταστήματα. Έτσι, η σχεδίαση μελέτη της ηλεκτρολογικής εγκατάστασης, για ένα ξενοδοχείο μπορεί και συνήθως περιλαμβάνει / συνδυάζει τις ηλεκτρολογικές εγκαταστάσεις, για πολλούς διαφορετικούς χώρους του ξενοδοχείου που όμως, λειτουργούν ανεξάρτητα. Για παράδειγμα, το Athens Was, εκτός από τα δωμάτια, έχει ένα εστιατόριο, στο τελευταίο όροφο που λειτουργεί ανεξάρτητα από το ξενοδοχείο, μία καφετέρια, στο ισόγειο, γυμναστήριο, στο υπόγειο. Έτσι, η ηλεκτρολογική εγκατάσταση του Athens Was περιλαμβάνει / συνδυάζει τις ηλεκτρολογικές εγκαταστάσεις, για όλους αυτούς τους χώρους: τα δωμάτια, το σαλόνι, στο ισόγειο, το γυμναστήριο, τη καφετέρια, το εστιατόριο. Μέσα από τη μελέτη της εγκατάστασης για ένα ξενοδοχείο, η επιδίωξη είναι να εξετάσουμε τη μεθοδολογία και τα βήματα που ακολουθούμε στη σχεδίαση και τη μελέτη μίας συνθετότερης, πραγματικής ηλεκτρικής εγκατάστασης που περιλαμβάνει πολλούς διαφορετικούς χώρους και διαφορετικά φορτία, τόσο φορτία φωτισμού, όσο και φορτία κίνησης. Ε.0 ΤΑ ΑΡΧΙΤΕΚΤΟΝΙΚΑ ΣΧΕΔΙΑ ΤΟΥ ΚΤΙΡΙΟΥ Όπως η μελέτη κάθε ηλεκτρολογικής εγκατάστασης στο FINE, η σχεδίαση της εγκατάστασης για το Athens Was, ξεκινάει από τα αρχιτεκτονικά σχέδια των κατόψεων του κτιρίου της εγκατάστασης και την εισαγωγή τους στο φάκελο της μελέτης. Η κάτοψη (το αρχιτεκτονικό σχέδιο) του Athens Was παριστάνονται στην Εικόνα 1. Για να ξεκινήσουμε να σχεδιάζουμε το δίκτυο της εγκατάστασης, χρειάζεται να εισάγουμε το αρχιτεκτονικό σχέδιο της Εικόνας 1, στο φάκελο της μελέτης. Για την εισαγωγή της κάτοψης, εκτελούμε τη διαδικασία που ακολουθήσαμε σε κάθε προηγούμενη μελέτη, για να εισάγουμε τις κατόψεις των χώρων της εγκατάστασης. Δηλαδή: Εξαμηνιαία Εργασία 2015 Σελ. 2

3 Εικόνα 1: Βιομηχανικό Κτίριο στο FINE Σελ. 3

4 Εξαμηνιαία Εργασία 2015 Σελ. 4

5 Βιομηχανικό κτίριο στο FINE Σελ. 5

6 Εικόνα 2: Κάτοψη του ισογείου του ξενοδοχείου. Εξαμηνιαία Εργασία 2015 Σελ. 6

7 Εικόνα 3: Κάτοψη του εστιατορίου του ξενοδοχείου. Βιομηχανικό κτίριο στο FINE Σελ. 7

8 Πίνακας 1 Στοιχεία της Ηλεκτρολογικής Εγκατάστασης για το Athens Was Κατηγορία Φορτίου Ονομασία Ολική Ισχύς Μήκος [m] Συνφ Φωτισμός Δωμάτια στα Φωτισμός Φωτισμός στους Διαδρόμους των ορόφων και στο Σαλόνι Γραμμές Ρευματοδοτών Ρευματοδότες στα Δωμάτια & στο Σαλόνι 16 A 1 1 Φορτία Θέρμανσης Κλιματισμός 1 Εστιατόριο Ψυγεία (3) Μηχανή Καφέ Φορτία Ηλεκτρικός Φούρνος Βιομηχανικό Κτίριο στο FINE Σελ. 8

9 Κάνουμε αντιγραφή και επικόλληση της κάτοψης στο φάκελο της μελέτης. Ορίζουμε ένα σημείο εισαγωγής επάνω στη κάτοψη και την αποθηκεύουμε σ ένα νέο αρχείο που παριστάνει το επίπεδο της κάτοψης (Διαδικασία WBLOCK). Ορίζουμε τα χαρακτηριστικά του επιπέδου της κάτοψης (αριθμός επιπέδου και ύψος από το έδαφος) και μεταφέρουμε τη κάτοψη στο σχέδιο που έχει το όνομα της μελέτης που δημιουργήσαμε για την εγκατάσταση (Καθορισμός κτιρίου, εντολή AutoBLD -> Καθορισμός Κτιρίου). Επειδή το ξενοδοχείο αποτελείται από πολλούς ορόφους, χρειάζεται να ευθυγραμμίσουμε τις κατόψεις των διαφόρων ορόφων του κτιρίου της εγκατάστασης, τη μία κάτω από την άλλη, εκτελώντας τη διαδικασία WBLOCK και το Καθορισμό Κτιρίου, για να ορίσουμε το επίπεδο της κάθε κάτοψης και να την μεταφέρουμε από το αρχείο που μας δόθηκε, στο αρχείο με το όνομα της μελέτης που δημιουργήσαμε για την εγκατάσταση που θα σχεδιάσουμε επάνω σ αυτή τη κάτοψη. Χρειάζεται απαραίτητα να ακολουθήσουμε αυτή τη διαδικασία και να μεταφέρουμε τη κάτοψη του χώρου μίας εγκατάστασης στο αρχείο με το όνομα της μελέτης που δημιουργήσαμε για αυτή την εγκατάσταση, γιατί διαφορετικά, το πρόγραμμα δεν θα εκτελεί τους υπολογισμούς για την εγκατάσταση. Ε.1 Η Σχεδίαση του Δικτύου της Ηλεκτρικής Εγκατάστασης Η σχεδίαση του δικτύου μίας ηλεκτρικής εγκατάστασης περιλαμβάνει τη σχεδίαση του οριζόντιου δικτύου της εγκατάστασης, δηλαδή των γραμμών που ξεκινούν από το πίνακα(ες) της εγκατάστασης και τροφοδοτούν με ρεύμα τα διάφορα ηλεκτρικά φορτία της εγκατάστασης, καθώς και της γραμμής παροχής από το δίκτυο, στο κεντρικό πίνακα της εγκατάστασης. Η γραμμή παροχής από το μετρητή ή από την αρχή του δικτύου στο πίνακα ή στους πίνακες της εγκατάστασης συνήθως διατρέχει διαφορετικά επίπεδα του κτιρίου της εγκατάστασης. Για αυτό το λόγο, η γραμμή παροχής από την αρχή του δικτύου (μετρητή) στο πίνακα ή στους πίνακες της εγκατάστασης αποτελεί το κατακόρυφο δίκτυο της εγκατάστασης. Τα φορτία αυτής της εγκατάστασης του ξενοδοχείου περιγράφονται στο Πίνακα 1. Η τοποθέτηση / παράσταση αυτών των φορτίων στη κάτοψη του κτιρίου παριστάνεται στην Εικόνα 1. Ε.1.1 Ρύθμιση του τρέχοντος ύψους Πριν ξεκινήσουμε να σχεδιάζουμε τις γραμμές του οριζόντιου δικτύου μίας εγκατάστασης, πριν ακόμα τοποθετήσουμε τους υποδοχείς (που παριστάνουν τα φορτία της εγκατάστασης), ορίζουμε το τρέχον ύψος στη τιμή 0. Το τρέχον ύψος, όπως λέει και το όνομα του, είναι το ύψος από το δάπεδο του Βιομηχανικό κτίριο στο FINE Σελ. 9

10 επιπέδου που βρισκόμαστε, στο οποίο θα τοποθετηθεί οποιοδήποτε αντικείμενο σχεδιάσουμε, εφόσον δεν χρησιμοποιήσουμε για την τοποθέτηση του κάποια έλξη (OSNAP ή ESNAP). Για να αλλάξουμε το τρέχον ύψος: Από την εντολή Plus -> Τρέχον ύψος, πληκτρολογούμε την τιμή που επιθυμούμαι για το τρέχον ύψος και μετά βλέπουμε την αλλαγή της z συντεταγμένης, στο κάτω μέρος της οθόνης. Πίνακας 1: Στοιχεία της ηλεκτρολογικής εγκατάστασης για το εργοστάσιο. Πότε πρέπει να αλλάζουμε το τρέχον ύψος? Πριν τοποθετήσουμε τους υποδοχείς στην κάτοψη πρέπει να αποφασίσουμε σε ποιο ύψος θα τους τοποθετήσουμε. Κατά κανόνα, επιλέγουμε το τρέχον ύψος να είναι 0.0, από το επίπεδο που βρισκόμαστε. Επίσης όταν σχεδιάζουμε το κεντρικό οριζόντιο δίκτυο πρέπει πάλι να προσέχουμε ώστε αυτό να σχεδιάζεται στο επιθυμητό ύψος. Εξαμηνιαία Εργασία 2015 Σελ. 10
