1 COSMOTE E220 USB Modem (3G HSDPA 3.6Mbps) Εγχειρίδιο Χρήσης i

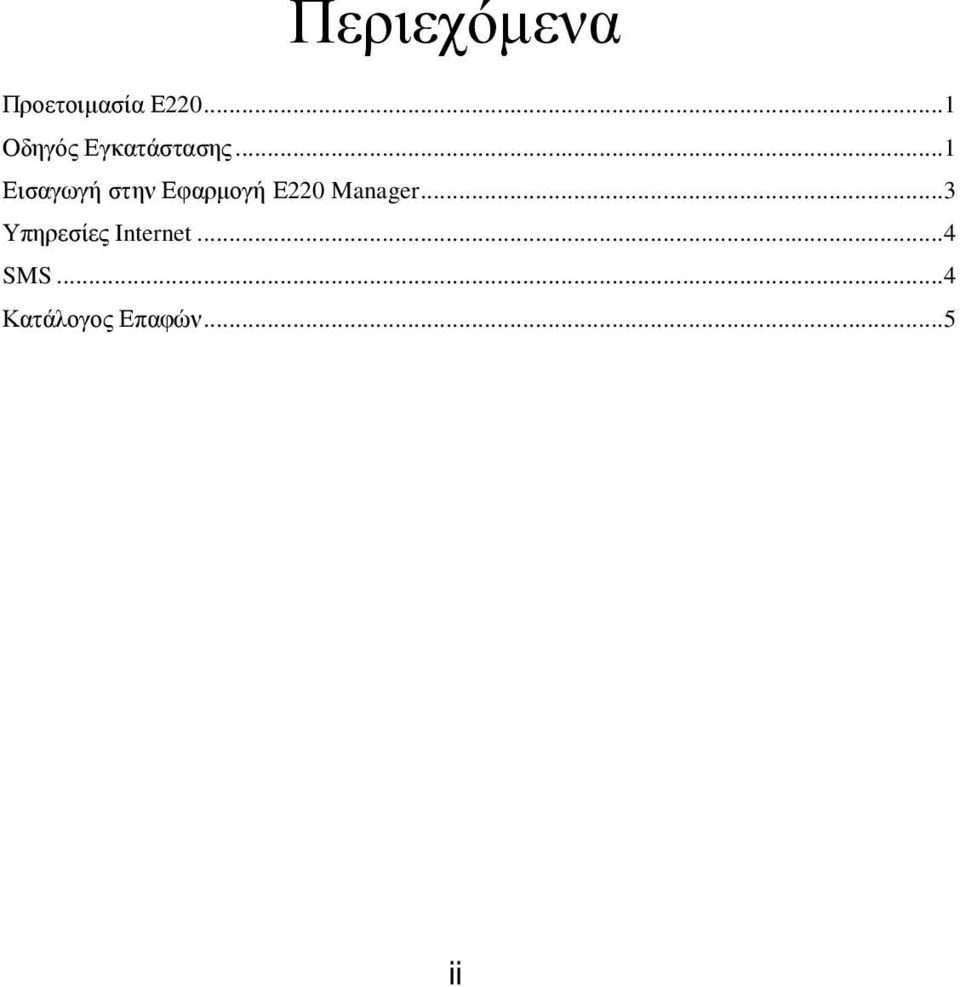

2 Περιεχόµενα Προετοιµασία Ε Οδηγός Εγκατάστασης...1 Εισαγωγή στην Εφαρµογή Ε220 Manager...3 Υπηρεσίες Internet...4 SMS...4 Κατάλογος Επαφών...5 ii

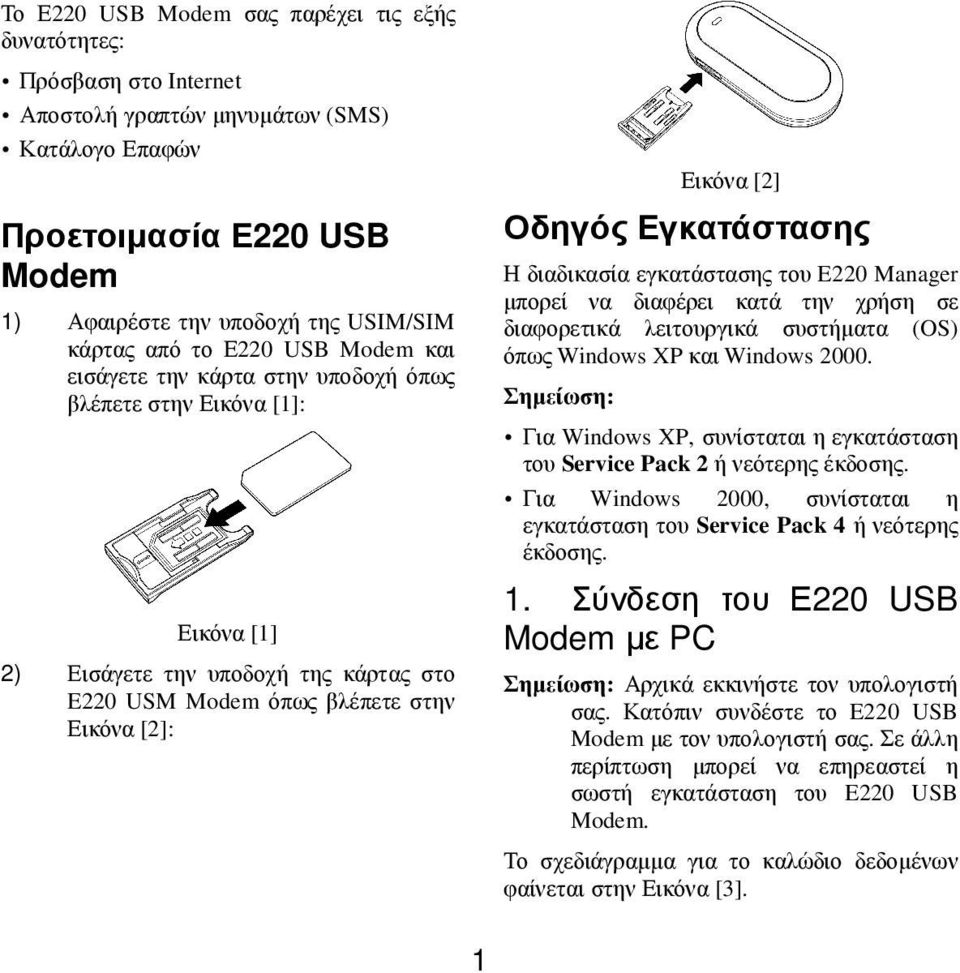

3 Το Ε220 USB Modem σας παρέχει τις εξής δυνατότητες: Πρόσβαση στο Internet Αποστολή γραπτών µηνυµάτων (SMS) Κατάλογο Επαφών Προετοιµασία Ε220 USB Modem 1) Αφαιρέστε την υποδοχή της USIM/SIM κάρτας από το Ε220 USB Modem και εισάγετε την κάρτα στην υποδοχή όπως βλέπετε στην Εικόνα [1]: Εικόνα [1] 2) Εισάγετε την υποδοχή της κάρτας στο E220 USM Modem όπως βλέπετε στην Εικόνα [2]: Εικόνα [2] Οδηγός Εγκατάστασης Η διαδικασία εγκατάστασης του E220 Manager µπορεί να διαφέρει κατά την χρήση σε διαφορετικά λειτουργικά συστήµατα (OS) όπως Windows XP και Windows Σηµείωση: Για Windows XP, συνίσταται η εγκατάσταση του Service Pack 2 ή νεότερης έκδοσης. Για Windows 2000, συνίσταται η εγκατάσταση του Service Pack 4 ή νεότερης έκδοσης. 1. Σύνδεση του Ε220 USB Modem µε PC Σηµείωση: Αρχικά εκκινήστε τον υπολογιστή σας. Κατόπιν συνδέστε το E220 USB Modem µε τον υπολογιστή σας. Σε άλλη περίπτωση µπορεί να επηρεαστεί η σωστή εγκατάσταση του E220 USB Modem. Το σχεδιάγραµµα για το καλώδιο δεδοµένων φαίνεται στην Εικόνα [3]. 1

Εγκατάστασης Η διαδικασία εγκατάστασης του E220 Manager µπορεί να διαφέρει κατά την χρήση σε διαφορετικά λειτουργικά συστήµατα (OS) όπως Windows XP και Windows 2000.

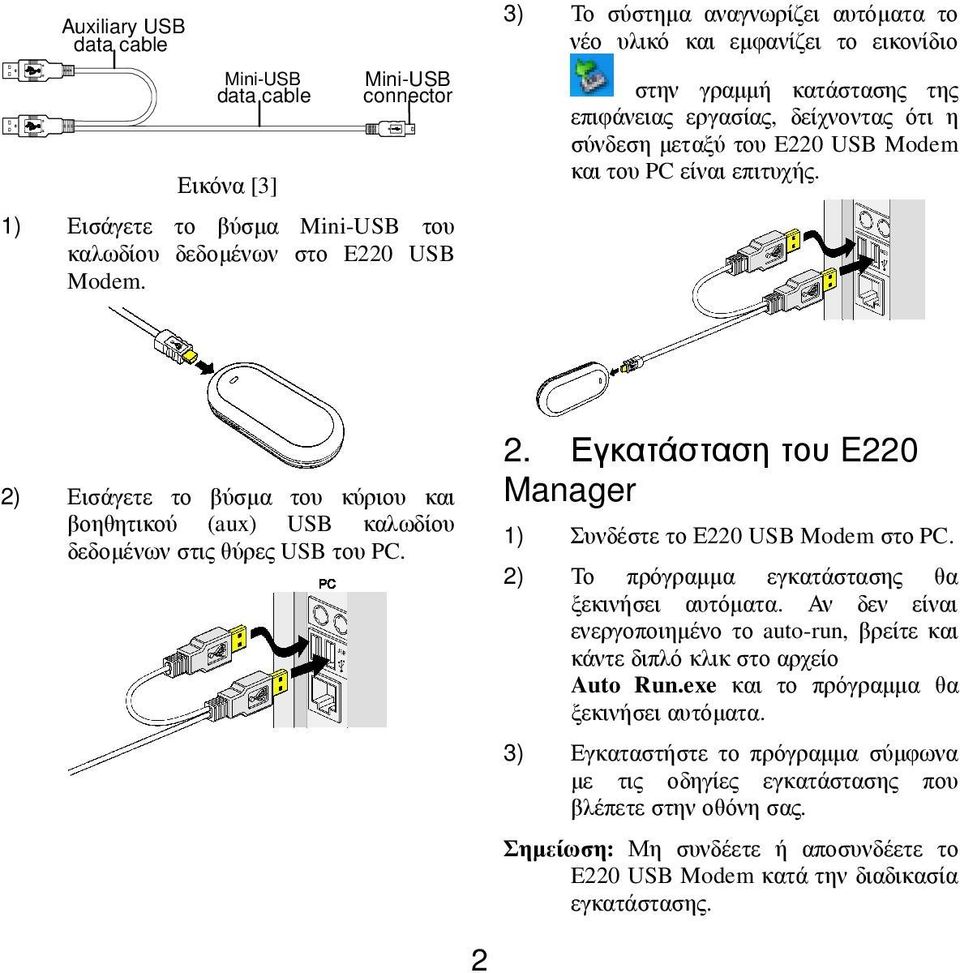

4 Auxiliary USB data cable Mini-USB data cable Εικόνα [3] Mini-USB connector 1) Εισάγετε το βύσµα Mini-USB του καλωδίου δεδοµένων στο E220 USB Modem. 3) Το σύστηµα αναγνωρίζει αυτόµατα το νέο υλικό και εµφανίζει το εικονίδιο στην γραµµή κατάστασης της επιφάνειας εργασίας, δείχνοντας ότι η σύνδεση µεταξύ του E220 USB Modem και του PC είναι επιτυχής. 2) Εισάγετε το βύσµα του κύριου και βοηθητικού (aux) USB καλωδίου δεδοµένων στις θύρες USB του PC. 2. Εγκατάσταση του E220 Manager 1) Συνδέστε το Ε220 USB Modem στο PC. 2) Το πρόγραµµα εγκατάστασης θα ξεκινήσει αυτόµατα. Αν δεν είναι ενεργοποιηµένο το auto-run, βρείτε και κάντε διπλό κλικ στο αρχείο Auto Run.exe και το πρόγραµµα θα ξεκινήσει αυτόµατα. 3) Εγκαταστήστε το πρόγραµµα σύµφωνα µε τις οδηγίες εγκατάστασης που βλέπετε στην οθόνη σας. Σηµείωση: Μη συνδέετε ή αποσυνδέετε το E220 USB Modem κατά την διαδικασία εγκατάστασης. 2

2) Εισάγετε το βύσµα του κύριου και βοηθητικού (aux) USB καλωδίου δεδοµένων στις θύρες USB του PC. 2. Εγκατάσταση του E220 Manager 1) Συνδέστε το Ε220 USB Modem στο PC.

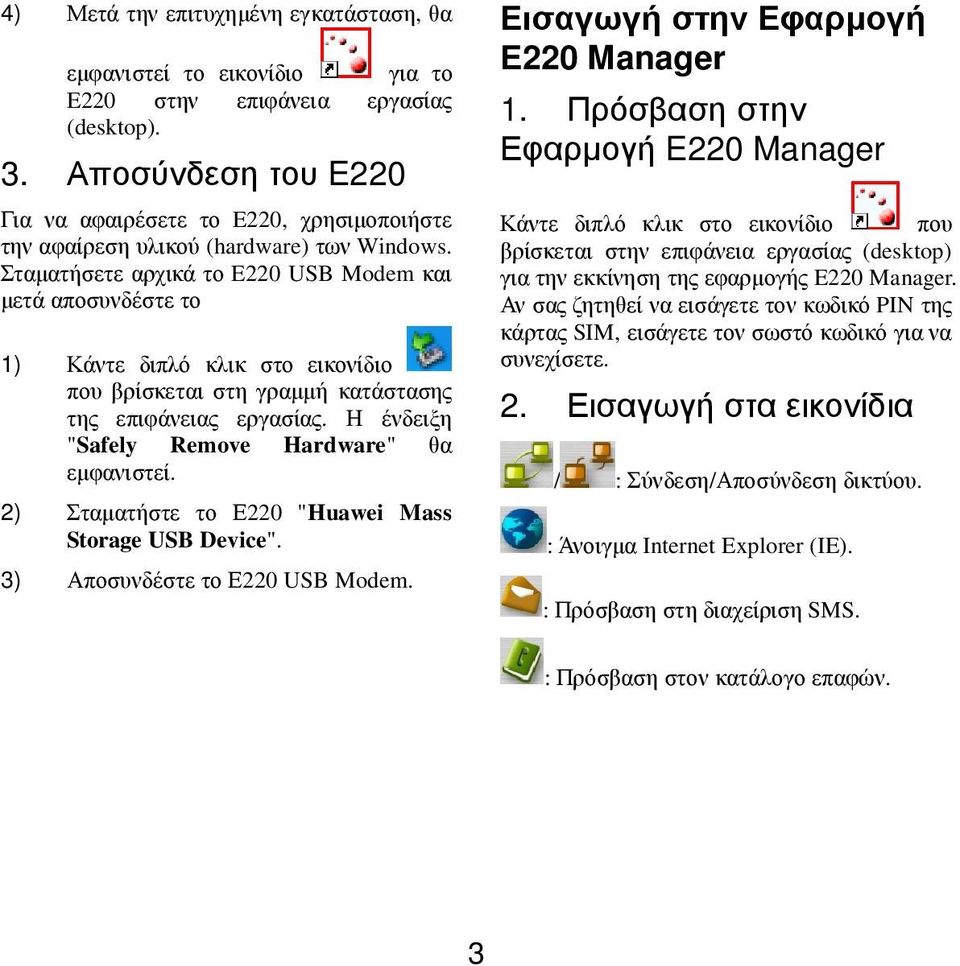

5 4) Μετά την επιτυχηµένη εγκατάσταση, θα εµφανιστεί το εικονίδιο για το E220 στην επιφάνεια εργασίας (desktop). 3. Αποσύνδεση του E220 Για να αφαιρέσετε το E220, χρησιµοποιήστε την αφαίρεση υλικού (hardware) των Windows. Σταµατήσετε αρχικά το E220 USB Modem και µετά αποσυνδέστε το 1) Κάντε διπλό κλικ στο εικονίδιο που βρίσκεται στη γραµµή κατάστασης της επιφάνειας εργασίας. Η ένδειξη "Safely Remove Hardware" θα εµφανιστεί. 2) Σταµατήστε το Ε220 "Huawei Mass Storage USB Device". 3) Αποσυνδέστε το Ε220 USB Modem. Εισαγωγή στην Εφαρµογή Ε220 Manager 1. Πρόσβαση στην Εφαρµογή E220 Manager Κάντε διπλό κλικ στο εικονίδιο που βρίσκεται στην επιφάνεια εργασίας (desktop) για την εκκίνηση της εφαρµογής E220 Manager. Αν σας ζητηθεί να εισάγετε τον κωδικό PIN της κάρτας SIM, εισάγετε τον σωστό κωδικό για να συνεχίσετε. 2. Εισαγωγή στα εικονίδια / : Σύνδεση/Αποσύνδεση δικτύου. : Άνοιγµα Internet Explorer (IE). : Πρόσβαση στη διαχείριση SMS. : Πρόσβαση στον κατάλογο επαφών. 3

Σταµατήσετε αρχικά το E220 USB Modem και µετά αποσυνδέστε το 1) Κάντε διπλό κλικ στο εικονίδιο που βρίσκεται στη γραµµή κατάστασης της επιφάνειας εργασίας.

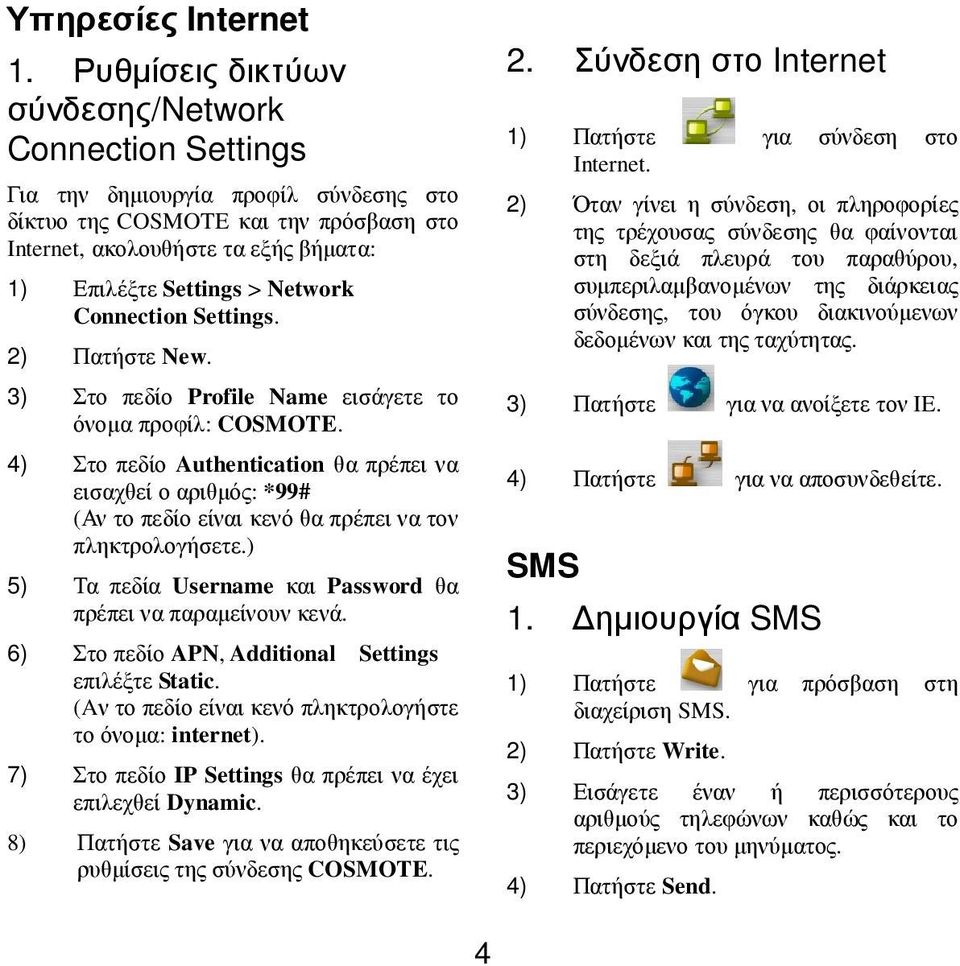

6 Υπηρεσίες Internet 1. Ρυθµίσεις δικτύων σύνδεσης/network Connection Settings Για την δηµιουργία προφίλ σύνδεσης στο δίκτυο της COSMOTE και την πρόσβαση στο Internet, ακολουθήστε τα εξής βήµατα: 1) Επιλέξτε Settings > Network Connection Settings. 2) Πατήστε New. 3) Στο πεδίο Profile Name εισάγετε το όνοµα προφίλ: COSMOTE. 4) Στο πεδίο Authentication θα πρέπει να εισαχθεί ο αριθµός: *99# (Αν το πεδίο είναι κενό θα πρέπει να τον πληκτρολογήσετε.) 5) Τα πεδία Username και Password θα πρέπει να παραµείνουν κενά. 6) Στο πεδίο APN, Additional Settings επιλέξτε Static. (Aν το πεδίο είναι κενό πληκτρολογήστε το όνοµα: internet). 7) Στο πεδίο IP Settings θα πρέπει να έχει επιλεχθεί Dynamic. 8) Πατήστε Save για να αποθηκεύσετε τις ρυθµίσεις της σύνδεσης COSMOTE. 2. Σύνδεση στο Internet 1) Πατήστε για σύνδεση στο Internet. 2) Όταν γίνει η σύνδεση, οι πληροφορίες της τρέχουσας σύνδεσης θα φαίνονται στη δεξιά πλευρά του παραθύρου, συµπεριλαµβανοµένων της διάρκειας σύνδεσης, του όγκου διακινούµενων δεδοµένων και της ταχύτητας. 3) Πατήστε για να ανοίξετε τον IE. 4) Πατήστε για να αποσυνδεθείτε. SMS 1. ηµιουργία SMS 1) Πατήστε για πρόσβαση στη διαχείριση SMS. 2) Πατήστε Write. 3) Εισάγετε έναν ή περισσότερους αριθµούς τηλεφώνων καθώς και το περιεχόµενο του µηνύµατος. 4) Πατήστε Send. 4

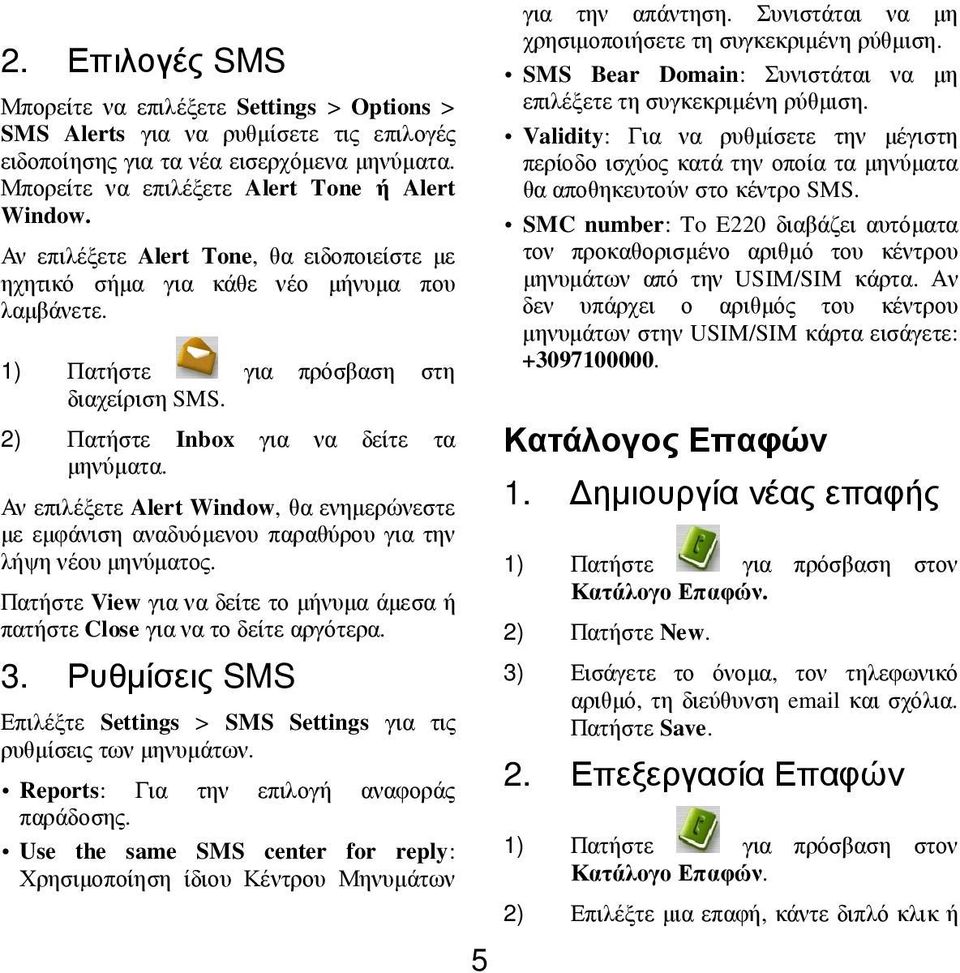

7 2. Επιλογές SMS Μπορείτε να επιλέξετε Settings > Options > SMS Alerts για να ρυθµίσετε τις επιλογές ειδοποίησης για τα νέα εισερχόµενα µηνύµατα. Μπορείτε να επιλέξετε Alert Tone ή Alert Window. Αν επιλέξετε Alert Τone, θα ειδοποιείστε µε ηχητικό σήµα για κάθε νέο µήνυµα που λαµβάνετε. 1) Πατήστε για πρόσβαση στη διαχείριση SMS. 2) Πατήστε Inbox για να δείτε τα µηνύµατα. Αν επιλέξετε Alert Window, θα ενηµερώνεστε µε εµφάνιση αναδυόµενου παραθύρου για την λήψη νέου µηνύµατος. Πατήστε View για να δείτε το µήνυµα άµεσα ή πατήστε Close για να το δείτε αργότερα. 3. Ρυθµίσεις SMS Επιλέξτε Settings > SMS Settings για τις ρυθµίσεις των µηνυµάτων. Reports: Για την επιλογή αναφοράς παράδοσης. Use the same SMS center for reply: Χρησιµοποίηση ίδιου Κέντρου Μηνυµάτων 5 για την απάντηση. Συνιστάται να µη χρησιµοποιήσετε τη συγκεκριµένη ρύθµιση. SMS Bear Domain: Συνιστάται να µη επιλέξετε τη συγκεκριµένη ρύθµιση. Validity: Για να ρυθµίσετε την µέγιστη περίοδο ισχύος κατά την οποία τα µηνύµατα θα αποθηκευτούν στο κέντρο SMS. SMC number: To E220 διαβάζει αυτόµατα τον προκαθορισµένο αριθµό του κέντρου µηνυµάτων από την USIM/SIM κάρτα. Αν δεν υπάρχει ο αριθµός του κέντρου µηνυµάτων στην USIM/SIM κάρτα εισάγετε: Κατάλογος Επαφών 1. ηµιουργία νέας επαφής 1) Πατήστε για πρόσβαση στον Κατάλογο Επαφών. 2) Πατήστε New. 3) Εισάγετε το όνοµα, τον τηλεφωνικό αριθµό, τη διεύθυνση και σχόλια. Πατήστε Save. 2. Επεξεργασία Επαφών 1) Πατήστε για πρόσβαση στον Κατάλογο Επαφών. 2) Επιλέξτε µια επαφή, κάντε διπλό κλικ ή

Αν επιλέξετε Alert Window, θα ενηµερώνεστε µε εµφάνιση αναδυόµενου παραθύρου για την λήψη νέου µηνύµατος. Πατήστε View για να δείτε το µήνυµα άµεσα ή πατήστε Close για να το δείτε αργότερα. 3.

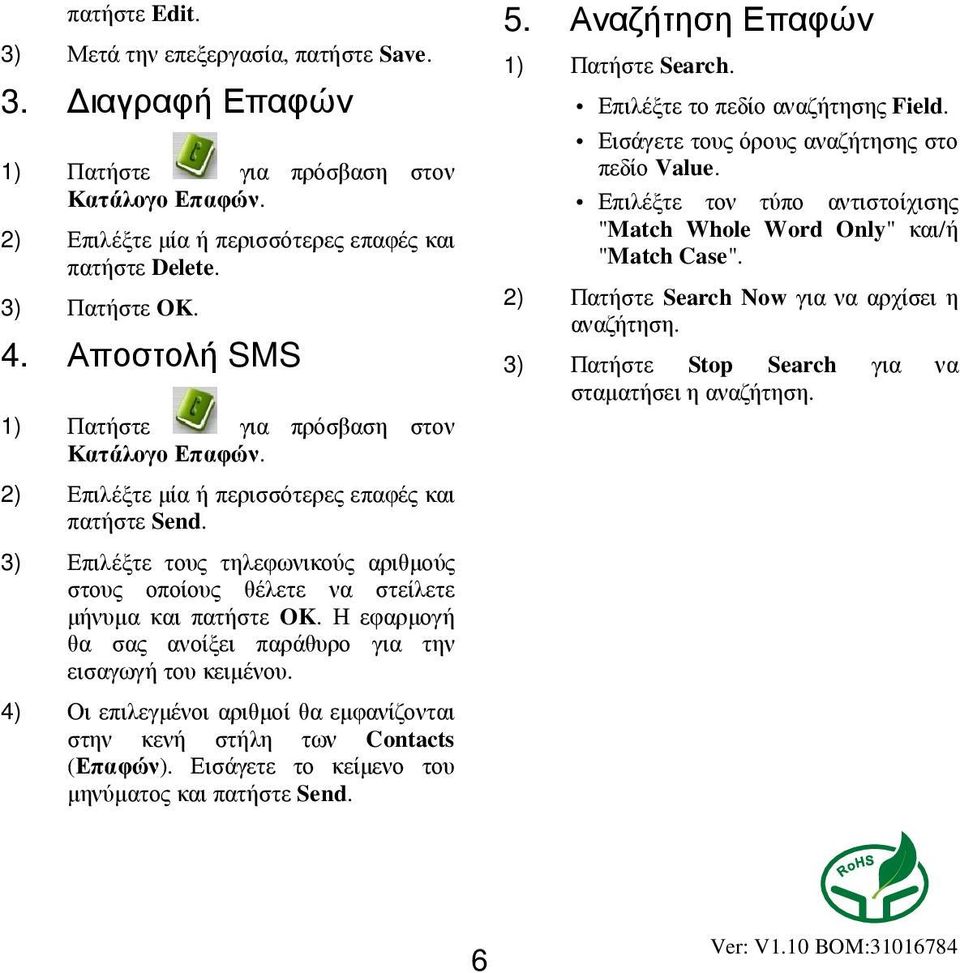

8 πατήστε Edit. 3) Μετά την επεξεργασία, πατήστε Save. 3. ιαγραφή Επαφών 1) Πατήστε για πρόσβαση στον Κατάλογο Επαφών. 2) Επιλέξτε µία ή περισσότερες επαφές και πατήστε Delete. 3) Πατήστε OK. 4. Αποστολή SMS 1) Πατήστε για πρόσβαση στον Κατάλογο Επαφών. 2) Επιλέξτε µία ή περισσότερες επαφές και πατήστε Send. 3) Επιλέξτε τους τηλεφωνικούς αριθµούς στους οποίους θέλετε να στείλετε µήνυµα και πατήστε OK. Η εφαρµογή θα σας ανοίξει παράθυρο για την εισαγωγή του κειµένου. 4) Οι επιλεγµένοι αριθµοί θα εµφανίζονται στην κενή στήλη των Contacts (Επαφών). Εισάγετε το κείµενο του µηνύµατος και πατήστε Send. 5. Αναζήτηση Επαφών 1) Πατήστε Search. Επιλέξτε το πεδίο αναζήτησης Field. Εισάγετε τους όρους αναζήτησης στο πεδίο Value. Επιλέξτε τον τύπο αντιστοίχισης "Match Whole Word Only" και/ή "Match Case". 2) Πατήστε Search Now για να αρχίσει η αναζήτηση. 3) Πατήστε Stop Search για να σταµατήσει η αναζήτηση. 6 Ver: V1.10 BOM:

3) Επιλέξτε τους τηλεφωνικούς αριθµούς στους οποίους θέλετε να στείλετε µήνυµα και πατήστε OK. Η εφαρµογή θα σας ανοίξει παράθυρο για την εισαγωγή του κειµένου.
