ΟΔΗΓΙΕΣ ΕΓΚΑΤΑΣΤΑΣΗΣ ΘΕΡΜΟΚΗΠΙΟΥ ΜΕ ΠΟΛΥΚΑΡΒΟΝΙΚΑ ΦΥΛΛΑ

Transcript

1 ΟΔΗΓΙΕΣ ΕΓΚΑΤΑΣΤΑΣΗΣ ΘΕΡΜΟΚΗΠΙΟΥ ΜΕ ΠΟΛΥΚΑΡΒΟΝΙΚΑ ΦΥΛΛΑ 4 χιλιοστων Τέσσερις Εποχές ΠΕΡΙΕΧΟΜΕΝΑ 1. Εισαγωγή 2. Κύρια τεχνικά χαρακτηριστικά 3. Υποχρεώσεις του κατασκευαστή 4. Περιεχόμενα του κιτ θερμοκηπίου 5. Γενικές πληροφορίες σχετικά με τη συναρμολόγηση 6. Οδηγίες εγκατάστασης του θερμοκηπίου 7. Σειρά συναρμολόγησης του θερμοκηπίου 8. Οδηγίες για την καλύτερη χρίση του θερμοκηπίου 1

2 1. Εισαγωγή Αγαπητοί πελάτες, σας ευχαριστούμε για την αγορά των προϊόντων μας. Η κατασκευαστική εταιρεία ΚIN δραστηριοποιείται στην αγορά κατασκευαστικών προϊόντων από το Η κάλυψη θερμοκηπίων με πολυκαρβονικά φύλλα παράγεται στο εργοστάσιο μας από το Κατασκευάζουμε τα πολυκαρβονικά φύλλα KINPLAST και NOVOGLASS. 2. Κύρια τεχνικά χαρακτηριστικά Η εγκατάσταση και η χρήση του θερμοκηπίου θα πρέπει να πραγματοποιείται αυστηρά σύμφωνα με τις οδηγίες και τους κανόνες που αναφέρονται στο παρόν εγχειρίδιο. Το θερμοκήπιο "Τέσσερις εποχές" έχει σχεδιαστεί για να δημιουργήσει ευνοϊκό κλίμα για την καλλιέργεια λαχανικών και άλλων φυτών. Το θερμοκήπιο μπορεί να έχει διαφορετικά μήκη ανάλογα με τις επιθυμίες του αγοραστή. Οι διαστάσεις του θερμοκηπίου στο βασικό κιτ είναι : μήκος 4 m, πλάτος 3 m, ύψος 2,1 m. Η είσοδος έχει πλάτος 0,95 m και ύψος 1,85 m. Το μήκος του θερμοκηπίου μπορεί να αυξηθεί με την αγορά και την εγκατάσταση του κιτ επέκτασης των δύο μέτρων. Η συνολική έκταση που καλύπτεται εξαρτάται από το μήκος του θερμοκηπίου. Ο σκελετός του θερμοκηπίου είναι κατασκευασμένος από γαλβανισμένο ατσάλι,κάτι το οποίο εμποδίζει τη διάβρωση και ως εκ τούτου μπορείτε να το αφήσετε μακροχρόνια εκτεταμένο. Η συναρμολόγηση του θερμοκηπίου πραγματοποιείται με βίδες και παξιμάδια. То θερμοκήπιο εγκαθίσταται απευθείας στο έδαφος, είτε πακτώνοντας τις άκρες του σκελετού του μέσα στο έδαφος ή πάνω σε ένα ξύλινο πλαίσιο.στο κιτ παρέχονται όλα όσα χρειάζονται για την στερέωση του πολυκαρβονικού καλύμματος. Ο εξοπλισμός του θερμοκηπίου με άλλη επικάλυψη πραγματοποιείται κατόπιν αιτήσεως του αγοραστή. Το θερμοκήπιο έχει δύο ανοίγματα στα αντίθετα άκρα του και το κάθε άνοιγμα έχει μια πόρτα και ένα παράθυρο. Για την κάλυψη του θερμοκηπίου με μήκος 4 m απαιτούνται τρία πολυκαρβονικά φύλλα με διαστάσεις 2,1m x 6m, για μήκος 6 m - τέσσερα πολυκαρβονικά φύλλα με διαστάσεις φύλλου 2,1m x 6m και για μήκος 8m - πέντε φύλλα διαστάσεων 2,1m x 6m. Πριν από την έναρξη χρήσης, το θερμοκήπιο πρέπει να είναι συναρμολογημένο και τοποθετημένο στο έδαφος, σύμφωνα με τις οδηγίες. Η σύνδεση των στοιχείων και εξαρτημάτων της κατασκευής του θερμοκηπίου θα πρέπει να έχει πραγματοποιηθεί με την συναρμολόγηση όλων των συνδέσμων, με τους οποίους είναι εξοπλισμένος ο σκελετός του θερμοκηπίου. Το χειμώνα είναι απαραίτητο να περιοριστεί το φορτίο χιονιού πάνω στην επικάλυψη του θερμοκηπίου σε λιγότερο από 20 kg / m2. Δεν επιτρέπεται η συσσώρευση μάζας χιονιού πάνω στο κάλυμμα του θερμοκηπίου. Εάν δεν μπορεί να αφαιρεθεί το χιόνι θα πρέπει να ενισχυθεί το πλαίσιο μέσω πρόσθετων στηριγμάτων. Εάν είναι δυνατόν, μην εγκαταστήσετε το θερμοκήπιο κοντά σε δέντρα και κτίρια από τα οποία μπορεί να πέσει χιόνι ή κλαριά και έτσι να καταστρέψουν το κάλυμμα και την κατασκευή του θερμοκηπίου.η συνιστώμενη ελάχιστη απόσταση είναι τουλάχιστον 1 μέτρο.συνιστάται για τον καθαρισμό της κατασκευής του θερμοκηπίου να χρησιμοποιείται ζεστό νερό, ενώ η επίμονη βρωμιά μπορεί να αφαιρεθεί με υγρό καθαριστικό και ένα μαλακό πανί ή σφουγγάρι. Απαγορεύεται η χρήση ισχυρών καθαριστικών με διαβρωτική δράση για τον καθαρισμό του πολυκαρβονικού φύλλου. Το ξηρό τρίψιμο της επιφάνειας θα βλάψει την προστατευτική UV επικάλυψη και θα μειωθεί η διάρκεια ζωής του πολυκαρβονικού. Απαγορεύεται επίσης η χρήση των λειαντικών, βουρτσών και πανιών με μεταλλική σύνθεση για τον καθαρισμό της επιφάνειας του πολυκαρβονικού. Στην απολύμανση του θερμοκηπίου από παθογόνους παράγοντες που προκαλούν μυκητιακές και βακτηριακές ασθένειες να μην εφαρμόζονται παρασκευάσματα με συστατικό του θείου για να αποφευχθεί η διάβρωση (το μαύρισμα) της κατασκευής του θερμοκηπίου. 2

3 3. Υποχρεώσεις του κατασκευαστή Ο κατασκευαστής είναι υπεύθυνος για την εγκατάσταση του θερμοκηπίου σύμφωνα με τις οδηγίες. Ο κατασκευαστής είναι υπεύθυνος για την ακεραιότητα του περιεχομένου του κιτ θερμοκηπίου. Ο κατασκευαστής είναι υπεύθυνος για την ποιότητα των προϊόντων, σύμφωνα με τις τεχνικές προδιαγραφές. Ο κατασκευαστής διατηρεί το δικαίωμα να κάνει αλλαγές στο σχεδιασμό του θερμοκηπίου. 4. Περιεχόμενα του κιτ θερμοκηπίου Το θερμοκήπιο "Τέσσερις εποχές" είναι συσκευασμένο σε χάρτινο κιβώτιο, όλα τα μέρη συγκρατούνται με διάφανη μεμβράνη και η συσκευασία προστατεύει το αυτοκίνητό σας από ζημιές κατά τη μεταφορά. Όλα τα στοιχεία είναι αριθμημένα σύμφωνα με τις οδηγίες, εκτός από τις βίδες και τα παξιμάδια στερέωσης. 3

4 Όνομα στοιχείου Μήκος στοιχείου (mm) Ποσότητα για το θερμοκήπιο 4m х 3m Ποσότητα για την επέκταση 2m x 3m 1 Καμπύλο τμήμα Επέκταση Διαδοκίδα Πάνω τμήμα ορθοστάτη πόρτας Πανωκάσι-Κατωκάσι Κάτω τμήμα ορθοστάτη πόρτας Εγκάρσια δοκό Διαγώνια δοκό Κατακόρυφο στοιχείο πόρτας Κατακόρυφο στοιχείο παραθύρου Οριζόντιο στοιχείο πόρτας Διαγώνιο στοιχείο πόρτας Επιμήκυνση διαδοκίδας Ενισχυτικό στοιχείο σκελετού Οριζόντιο στοιχείο παραθύρου Διαγώνιο στοιχείο παραθύρου Στήριγμα Γωνία Βίδα Μ 4/ Παξιμάδι M Βίδες Ροδέλα Λάμα σύσφιξης Λάμα σύσφιξης μικρή Μπουλόνι σύσφιξης 7 3 4

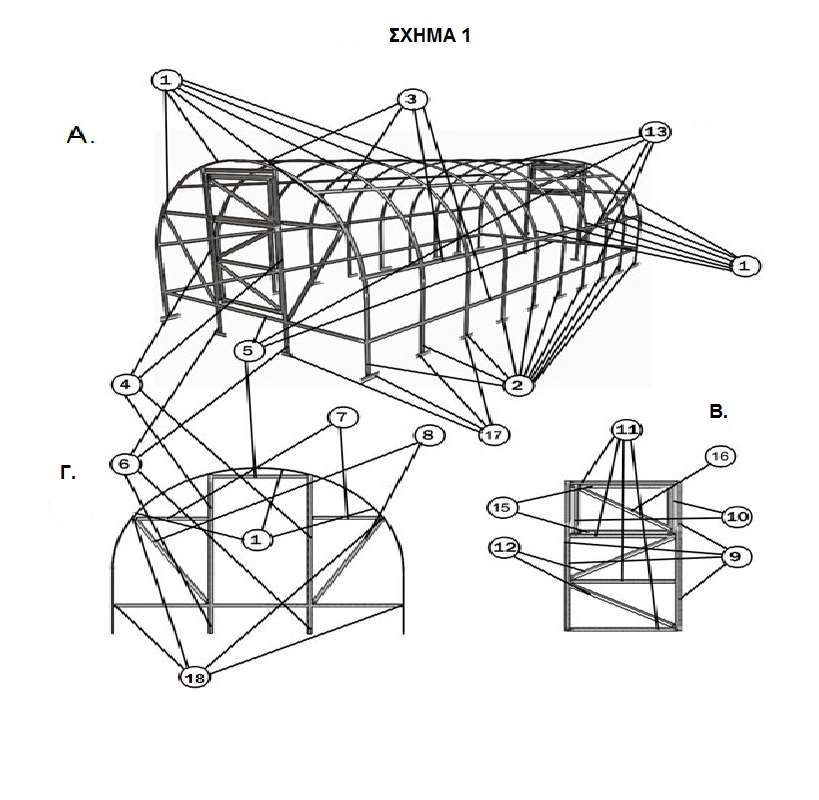

5 26 Κλειδαριά 4 27 Μεντεσές Αγκίστρι 2 5. Γενικές πληροφορίες σχετικά με τη συναρμολόγηση 1. Τα στοιχεία του θερμοκηπίου τοποθετούνται έτσι ώστε τα πρόσωπα των πλευρικών προφίλ να είναι προς την επικάλυψη. 2. Ο αριθμός της σειράς των στοιχείων που περιλαμβάνονται στο κιτ αντιστοιχεί στον αριθμό με τον οποίο παρουσιάζονται στα σχήματα και επισημαίνεται με το αντίστοιχο σήμα πάνω στα στοιχεία του πακέτου. 3. Για την συναρμολόγηση του θερμοκηπίου θα χρειαστείτε: κλειδί M7, επαναφορτιζόμενο κατσαβίδι, τρυπάνι M4, απλό κατσαβίδι ανάλογα με την κεφαλή των βιδών, κοπίδι με ανταλλακτικές λεπίδες,ψαλίδι με μακριές λεπίδες για τα καμπυλωτά τμήματα από πολυκαρβονικό, μετροταινία 5 m ή περισσότερο, κολλητική ταινία, μαρκαδόρο, σκάλα. 6. Οδηγίες εγκατάστασης του θερμοκηπίου Η γενική άποψη της κατασκευής παρουσιάζεται στο Σχήμα 1 (α). Τα στοιχεία τοποθετούνται έτσι ώστε τα πλευρικά προφίλ να είναι με το πρόσωπο προς την επικάλυψη.το πλαίσιο συναρμολογείται από τα αριθμημένα στοιχεία,κάποια από τα οποία συναρμολογούνται από τμήματα με την ίδια αρίθμηση. Η ακολουθία της συναρμολόγησης των στοιχείων γίνεται με την τοποθέτηση των προφίλ και την ένωσή τους με βίδες και παξιμάδια. Η εγκατάσταση του θερμοκηπίου πρέπει να πραγματοποιηθεί χωρίς το τελικό σφίξιμο των βιδών με χαλάρωση στις ενώσεις που απαιτείται για την ευθυγράμμιση και την ισοστάθμηση του θερμοκηπίου στο χώρο της εγκατάστασης. Κατά την εγκατάσταση προσέξτε να μην βλάψετε τα μέρη, διότι μέχρι την τελική συναρμολόγηση αυτά δεν είναι αρκετά ισχυρά. Χρησιμοποιήστε βοηθητικό υποστήριγμα (για παράδειγμα, πάγκο) στα ενδιάμεσα στάδια της συναρμολόγησης με σκοπό την ομοιόμορφη κατασκευή του σκελετού. Πριν ξεκινήσετε την συναρμολόγηση διαβάστε προσεκτικά τις οδηγίες και παρακολουθήστε το σχετικό βίντεο που παρουσιάζεται στην ιστοσελίδα : CE%B9%CE%B1- el/%ce%b5%cf%81%ce%b1%cf%83%ce%b9%cf%84%ce%b5%cf%87%ce%bd%ce%b9%ce%ba%ce %AC-%CE%B8%CE%B5%CF%81%CE%BC%CE%BF%CE%BA%CE%AE%CF%80%CE%B9%CE%B1- %CF%84%CE%AD%CF%83%CF%83%CE%B5%CF%81%CE%B5-2/ 7. Σειρά συναρμολόγησης του θερμοκηπίου με μήκος 4 m 1.Αφαιρέστε την συσκευασία από τα στοιχεία. 2.Τακτοποιήστε τα στοιχεία σύμφωνα με την αρίθμηση. Η κατασκευή του θερμοκηπίου, συνιστάται να ξεκινήσει με το στοιχείο 1 (καμπύλο τμήμα).τακτοποιήστε στο έδαφος μπροστά σας όλα τα καμπύλα τμήματα. Στο κιτ του θερμοκηπίου των 4 μέτρων αυτά είναι 21 τεμ.από αυτά 5

6 θα πρέπει να δημιουργηθούν 7 τόξα ( από 3 τεμ. για το κάθε ένα). Αφού έχετε κάνει τις συνδέσεις του στοιχείου 1, στα άκρα όλων των επτά τόξων ενώνονται τα στοιχεία 2 (επέκταση) με τις περισσότερες οπές προς το κάτω μέρος της αψίδας. Αυτά είναι 14 τεμ. - από 2 για κάθε αψίδα. Όταν όλα αυτά τα στοιχεία είναι συναρμολογημένα, μπορείτε να συνεχίσετε με την κατασκευή των δύο αντίθετων άκρων του θερμοκηπίου. Η ένωση των άκρων με τις αψίδες γίνεται μέσω γωνιών (στοιχείο 18), όπως φαίνεται στο Σχήμα 1 (γ). Πάρτε μία από τις αψίδες, έτσι ώστε να μπορείτε εύκολα να προσθέτετε στοιχεία για να συναρμολογήσετε το πλαισίο.τοποθετήστε στο έδαφος τα στοιχεία των άκρων. Τα στοιχεία φαίνονται στο Σχ.1 (β). Συνδέστε τα στοιχεία 4 και 6 έτσι ώστε οι περισσότερες οπές του στοιχείου 6 (Κάτω τμήμα ορθοστάτη πόρτας) να είναι προς τα κάτω. Κατόπιν βάλτε τα στοιχεία 5 (πανωκάσι-κατωκάσια), για το κάθε άκρο υπάρχουν από 4τεμ. Προσθέστε τα στοιχεία 7 (εγκάρσια δοκό) και το στοιχείο 8 (διαγώνια δοκό). Μετά την συναρμολόγηση των άκρων για τις δύο αντίθετες πλευρές του θερμοκηπίου,στερεώστε σε κάθε αψίδα το στοιχείο 3 (διαδοκίδα ), όπως φαίνεται στο Σχ. 5 (α), όλα αυτά τα στοιχεία είναι 21 τεμ. Θα πρέπει να έχετε 7 σειρές διαδοκίδων με το στοιχείο 3, στις οποίες στη συνέχεια να επικολλήσετε τις προ-συναρμολογημένες αψίδες, όπως φαίνεται στο Σχ. 5 (α).έπειτα, αφού τοποθετήσετε την πρώτη αψίδα και τη φιξάρετε με κοχλίωση, πάρτε ξανά 7 τεμ από τα στοιχεία 3 (διαδοκίδα) και συνεχίστε την κατασκευή του σκελετού του θερμοκηπίου, στερεώστε την επόμενη αψίδα και ούτω καθεξής. Και έτσι, χρησιμοποιώντας τα στοιχεία 3 και τις προ-συναρμολογημένες αψίδες τις οποίες ενώνετε με τις διαδοκίδες δημιουργείται το ένα άκρο του θερμοκηπίου το οποίο θα πρέπει να περιέχει τέσσερις αψίδες. Με το ίδιο τρόπο συναρμολογείστε και το δεύτερο άκρο του θερμοκηπίου με δύο αψίδες. Όταν τα δύο άκρα του θερμοκηπίου είναι ήδη συναρμολογημένα, πρέπει να τοποθετηθούν το ένα απέναντι στο άλλο. Η ένωσή τους γίνεται μέσω της τελευταίας αψίδας την οποία θα πρέπει να περάσετε πάνω από το άνω μέρος του πλαισίου (για διευκόλυνση χρησιμοποιήστε μια σκάλα). Σε περίπτωση που συναρμολογείτε θερμοκήπιο με το κιτ επέκτασης, θα πρέπει να έχετε συναρμολογημένες ακόμη τρεις αψίδες και επίσης θα πρέπει να ενώσετε τα στοιχεία 3 και 13 από το κιτ επέκτασης (συνολικά 7 ζευγάρια) με τη βοήθεια των οποίων θα ενώσετε τα δύο άκρα του θερμοκηπίου. Στη συνέχεια θα τοποθετήσετε στη θέση τους όλες τις επιπλέον αψίδες ανάμεσα στα δύο άκρα. Αφού έχετε συναρμολογήσει το σκελετό, αρχίστε την εγκατάσταση των θυρών και των παραθύρων τοποθετώντας τα στοιχεία της θύρας σύμφωνα με το Σχήμα 1 (γ) στο ποίο απεικονίζεται η θέση των στοιχείων. Πρώτα συνδέστε τα στοιχεία 9 (κατακόρυφο στοιχείο πόρτας), τα οποία είναι 8 τεμ., από 4 τεμ. για κάθε θύρα και έπειτα προσθέστε τα στοιχεία 11(οριζόντιο στοιχείο πόρτας ) και 12 (διαγώνιο στοιχείο πόρτας).τέλος συναρμολογήστε τα παράθυρα από τα στοιχεία 15 (οριζόντιο στοιχείο παραθύρου) και 10 (κατακόρυφο στοιχείο παραθύρου) απευθείας στο πλαίσιο, ενισχύοντάς το με το στοιχείο 16 (διαγώνιο στοιχείο παραθύρου). Τα στοιχεία με αριθμό 10 και 15 συνδέστε από τις πλευρές με το μεγαλύτερο αριθμό οπών Κατά την τοποθέτηση των παραθύρων στις πόρτες χρησιμοποιήστε το Σχ. 4, όπου επιδεικνύονται τα στοιχεία των ενώσεων.το παράθυρο προσαρμόζεται στην πόρτα με τους συνδέσμους 27(μεντεσές). Λάβετε υπόψη ότι το προφίλ του παραθύρου 15 (από κάτω) τοποθετείται πάνω στην οριζόντια βάση της πόρτας (στοιχείο 11). Παράθυρο: Μετά την συναρμολόγησή του, το παράθυρό συνδέεται με το πλαίσιο της πόρτας, έτσι ώστε η μία πλευρά του μεντεσέ να ενωθεί με το στοιχείο 12. όπως φαίνεται στο Σχ. 4 (α). Όταν έχετε ολοκληρώσει την συναρμολόγηση της πόρτας, μπορείτε να σφίξετε όλες τις βιδωτές συνδέσεις και στη συνέχεια να αρχίσετε να φιξάρετε την πόρτα στο άκρο του θερμοκηπίου, όπως φαίνεται στο Σχ. 3 (α).έχετε υπόψη ότι 6

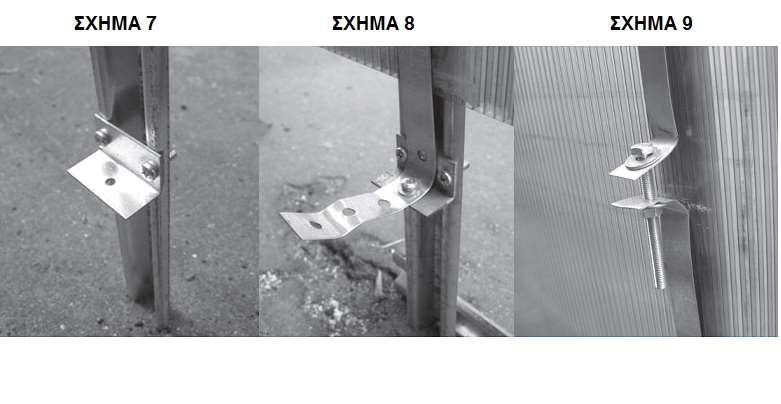

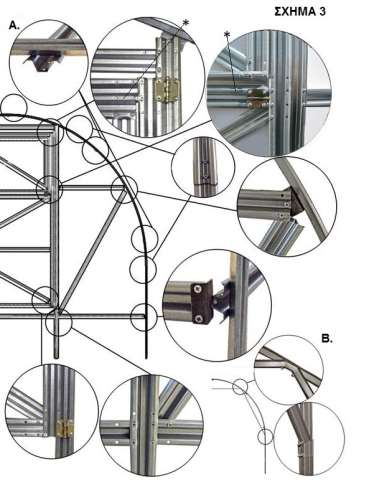

7 ο μεντεσές που τοποθετείται στη μέση της πόρτας στερεώνεται μαζί με το στοιχείο 7 (Εγκάρσια δοκό) Όταν και τα δύο άκρα είναι εξοπλισμένα με τις πόρτες, μπορείτε να προχωρήσετε στο να προσθέσετε τα στοιχεία για την ενίσχυση του θερμοκηπίου 14. Αυτά είναι 3 τεμ.τοποθετούνται στην τέταρτη αψίδα από το άκρο του θερμοκηπίου, δηλαδή στο κέντρο του θερμοκηπίου. Συνδέστε τα πλευρικά τμήματα του προφίλ προς τα έξω, όπως φαίνεται στο Σχ. 3 (β). Όλα τα ενισχυτικά στοιχεία στερεώνονται με τις ήδη υπάρχουσες βίδες στο πλαίσιο του θερμοκηπίου. Στο κιτ επέκτασης υπάρχουν επίσης 3 τεμ. από τα στοιχεία 14 (ενισχυτικό στοιχείο σκελετού) τα οποία τοποθετούνται στην έβδομη και στη δέκατη αψίδα αντίστοιχα, ανάλογα με τον αριθμό των κιτ επέκτασης που χρησιμοποιείτε. Τέλος τοποθετήστε και τα υπόλοιπα στοιχεία 18 (γωνίες) στις άκρες των εγκαρσίων δοκών για να στερεώσετε τα πολυκαρβονικά φύλλα και στις επεκτάσεις των αψίδων ( στοιχείο 2 ) για την προσάρτηση της λάμας σύσφιξης, όπως φαίνεται στο Σχ. 7. Στην περίπτωση τοποθέτησης του θερμοκηπίου απευθείας στο έδαφος χρειάζεται να χρησιμοποιήσετε και τα στοιχεία 17(στηρίγματα) στις άκρες της κάθε αψίδας και στα κατακόρυφα στοιχεία πόρτας. Στον τόπο εγκατάστασης του θερμοκηπίου θα πρέπει να σκαφτούν κανάλια στην περίμετρο του πλαισίου του θερμοκηπίου με βάθος ένα φτυάρι.τοποθετήστε το πλαίσιο του θερμοκηπίου στην τάφρο. Ελέγξτε με σπάγγο την ισότητα των διαγωνίων του θερμοκηπίου. Η τελική τοποθέτηση του θερμοκηπίου στο έδαφος πρέπει να γίνει έτσι ώστε το κάτω στοιχείο 5 (κατωκάσι) της πόρτας και το κάτω στοιχείο 3(διαδοκίδα )να έχουν ύψος περίπου 10 εκ. πάνω από το έδαφος. Ελέγξτε και πάλι τις διαγώνιες και στην ανάγκη διορθώστε τη θέση των γωνιών του πλαισίου του θερμοκηπίου. Οριζοντιώστε το πλαίσιο σκάβοντας λίγο ακόμη στα υψηλά σημεία ή προσθέτοντας λίγο χώμα στα χαμηλά, έτσι ώστε τα επιμήκη μέλη να είναι ευθεία, οριζόντια και παράλληλα μεταξύ τους και οι αψίδες με μια ματιά απέξω να είναι ίσες. Σφίξτε καλά όλες τις βίδες. Στην περίπτωση τοποθέτησης του θερμοκηπίου σε ξύλινο πλαίσιο δεν χρειάζεται να χρησιμοποιήσετε τα στοιχεία 17(στηρίγματα).Το θερμοκήπιο στερεώνεται απευθείας στο ξύλινο πλαίσιο. Πριν από την τοποθέτηση του πολυκαρβονικού καλύμματος συνιστάται σε όλα τα στοιχεία του πλαισίου του θερμοκηπίου να ανοιχθούν οπές με διάμετρο 3-3,2 mm ώστε να μπορεί να γίνει πιο βολική η στερέωση του πολυκαρβονικού φύλλου. Τα πολυκαρβονικά φύλλα τοποθετούνται προς τα έξω (προς τον ήλιο) με την πλευρά η οποία έχει προστατευτικό στρώμα ενάντια στην υπεριώδη ακτινοβολία.μην παραλείψετε να το καθορίσετε κατά την αγορά ή πριν από την εγκατάσταση.το προστατευτικό στρώμα είναι συνήθως από την πλευρά με τις επιγραφές πάνω στο προστατευτικό φιλμ μεταφοράς. Από την άλλη πλευρά το φύλλο είναι διαφανές. Μετά το ξεδίπλωμα του φύλλου και μέχρι την τελική του περικοπή σημαδέψτε (με γραμμές ή στίγματα) την πλευρά η οποία πρέπει να είναι προς τα έξω (προς τον ήλιο), επειδή, μετά την αφαίρεση του προστατευτικού φιλμ μεταφοράς τα φύλλα δεν διαφέρουν οπτικά. Το προστατευτικό φιλμ μεταφοράς αφαιρείται και από τις δύο πλευρές ακριβώς πριν από την τοποθέτηση των πολυκαρβονικών φύλλων στο πλαίσιο του θερμοκηπίου. Η περικοπή του πολυκαρβονικού είναι καλύτερα να γίνει με ένα ηλεκτρικό πριόνι, μπορεί και με ένα σιδηροπρίονο με μικρά δόντια ή με κοπίδι. Η επένδυση του σκελετού του θερμοκηπίου θα πρέπει να πραγματοποιηθεί ξεκινώντας από τα δύο άκρα του. Πριν από την τοποθέτηση των πολυκαρβονικών φύλλων οπωσδήποτε θα πρέπει να τα στερεώσετε με κολλητική ταινία για να μην μπει σκόνη, υγρασία ή έντομα. Για πιο εύκολη εγκατάσταση των πολυκαρβονικών επιφανειών σας προτείνουμε την ακόλουθη μέθοδο για την κοπή τους: Για το θερμοκήπιο των τεσσάρων μέτρων χρειάζονται τρία πολυκαρβονικά φύλλα των έξι μέτρων (δύο για τις αψίδες και ένα για τα άκρα του από τρία μέτρα για κάθε άκρο). Ξεδιπλώστε ένα φύλλο των έξι μέτρων, σημειώστε και κόψτε το προσεκτικά στα τρία μέτρα, έτσι ώστε να αποκτήσετε δύο φύλλα με διαστάσεις 3х2.1 μέτρα. Η τοποθέτηση στα άκρα του θερμοκηπίου θα πρέπει να γίνει με το μέρος των τριών μέτρων προς τα κάτω (με τις 7

8 κυψέλες του φύλλου προς τα κάτω).αφαιρέστε το προστατευτικό φιλμ μεταφοράς και στερεώσετε τα πολυκαρβονικά φύλλα με κολλητική ταινία πάνω στο σκελετό. Κατά την τοποθέτηση των πολυκαρβονικών φύλλων πάνω στα άκρα του θερμοκηπίου θα πρέπει να αφήσετε περίσσευμα μερικών χιλιοστών από την κάθε πλευρά και να τα στερεώσετε με βίδες. Σε αυτή την περίπτωση θα πρέπει να ακολουθήσετε την γεωμετρία των άκρων από πάνω και από κάτω,όπως και από τις δύο πλευρές προς το κέντρο. Παρακαλούμε να σημειώσετε ότι το πολυκαρβονικό φύλλο θα πρέπει να καλύπτει το προφίλ της πόρτας πάνω και κάτω, καθώς και το πλαίσιο του παραθύρου και από τις δύο του πλευρές. Αφού το πολυκαρβονικό εφαρμοστεί καλά στα πλαίσια, το περίσσευμα θα πρέπει να κοπεί ακριβώς στην γραμμή της αψίδας. Οι επιφάνειες για τις πόρτες και τα παράθυρα θα πρέπει να κοπούν με κοπίδι πάνω στην κεντρική γραμμή του προφίλ, έτσι ώστε να μην υπάρχουν ρωγμές και εξογκώματα στην επιφάνεια του πολυκαρβονικού φύλλου. Εφόσον έχετε καλύψει τα άκρα με τις πόρτες, θα πρέπει να συνεχίσετε με την τοποθέτηση των πολυκαρβονικών επιφανειών πάνω στο κέλυφος του θερμοκηπίου. Για την επικάλυψη του θερμοκηπίου "KIN"χρησιμοποιούνται δύο φύλλα με διαστάσεις 6х2,1m και κάθε επιμήκυνση του καλύπτεται με ένα επιπλέον φύλλο. Πριν την εγκατάσταση, σημειώστε το φύλλο, αφαιρέστε το προστατευτικό φιλμ μεταφοράς,στερεώστε τις επιφάνειες με κολλητική ταινία έτσι ώστε να δημιουργηθεί γείσο πάνω από τα άκρα του θερμοκηπίου και τα φύλλα να εφαρμόζουν καλά χωρίς κενά στο σκελετό. Μόλις τοποθετήσετε το φύλλο με ακρίβεια, μπορείτε να ξεκινήσετε την στερέωσή του σφίγγοντας τις λάμες σύσφιξης. Στην εξωτερική πλευρά των επεκτάσεων στερεώστε από πριν τα στοιχεία 18 (γωνίες ) με 2 βίδες έτσι ώστε η γωνία τους να είναι στραμμένη προς το έδαφος. Από την μία πλευρά του πλαισίου σε αυτές τις γωνίες στερεώστε με βίδες Μ 4/40 τη λάμα σύσφιξης και περάστε την πάνω από το πολυκαρβονικό φύλλο έτσι ώστε να εφαρμόζει καλά στην αψίδα του σκελετού. Ισιώστε την λάμα επί της αψίδας και ενώστε την με βίδες με την μικρή λάμα σύσφιξης από την άλλη πλευρά. Σφίξτε καλά την πολυκαρβονική επιφάνεια.τα πολυκαρβονικά φύλλα συνδέονται μεταξύ τους με επικάλυψη και στα άκρα σχηματίζουν γείσο (περίπου 7-8 εκ.). Το θερμοκήπιο είναι εξοπλισμένο με κλειδαριές στις πόρτες και στα παράθυρα, και με γάντζους για τον καθορισμό της ανοικτής θέσης. Αυτά τα στοιχεία τοποθετούνται και οι οπές φιξαρίσματος ανοίγονται μόλις εγκατασταθεί ολοκληρωτικά το θερμοκήπιο. 8

9 9

10 10

11 8. Οδηγίες για την καλύτερη χρήση του θερμοκηπίου 1. Λόγω των κινήσεων ταλάντωσης του θερμοκηπίου οι οποίες οφείλονται σε ριπές ανέμου, θα πρέπει να σφίγγετε τους χαλαρωμένους συνδέσμους ή αν είναι αναγκαίο αντικαταστήστε τα στοιχεία στερέωσης. 2. Το χειμώνα, αν το θερμοκήπιο δεν χρησιμοποιείται όπως έχει προβλεφθεί (δηλαδή δεν υποστηρίζεται θετική θερμοκρασία στο εσωτερικό του θερμοκηπίου), για την αποφυγή ζημιών στο σκελετό, λόγω του φορτίου χιονιού, τα πολυκαρβονικά φύλλα του θερμοκηπίου θα πρέπει να αφαιρούνται, εφόσον πρώτα έχετε κατεβάσει τις μεταλλικές ταινίες σύσφιξης. Κατά την αποσυναρμολόγηση σημειώστε την έξωτερική πλευρά των επιφανειών. 11
