1 1. ΕΙΣΑΓΩΓΗ Η παρούσα Έκθεση έχει ως σκοπό την την πρόταση αναβάθμισης της Εγκαταστάσεων Επεξεργασίας Λυμάτων (Ε.Ε.Λ.) του Δήμου Βόρειας Κυνουρίας, ούτως ώστε η τελική εκροή να μπορεί να οδηγηθεί για επαναχρησιμοποίηση, σύμφωνα με τις απαιτήσεις της ΚΥΑ /2011. Η εν λόγω Ε.Ε.Λ. διαθέτει εγκαταστάσεις επεξεργασίας λυμάτων που δεν καταφέρνουν να επιτύχουν τα απαιτούμενα ποιοτικά χαρακτηριστικά για την επαναχρησιμοποίηση των λυμάτων. Για το λόγο αυτό κρίνεται απαραίτητη η αναβάθμισή της. Η παρούσα αφορά στην αναβάθμιση της Εγκαταστάσεων Επεξεργασίας Λυμάτων ώστε να εξασφαλιστεί η επίτευξη των ποιοτικών ορίων της εκροής σε συνδυασμό με την επαναχρησιμοποίηση των επεξεργασμένων υγρών αποβλήτων για άρδευση σύμφωνα με την ΚΥΑ /2011 (ΦΕΚ 354 Β/ ) και άρθρο 4. Επίσης, αφορά στα έργα κατασκευής των υποδομών για τη μεταφορά της προς επαναχρησιμοποίηση εκροής. Η πρόταση αναβάθμισης στηρίζεται σε μία σειρά τεχνικών (απαιτήσεις προχωρημένης επεξεργασίας, διαθεσιμότητα χώρου) και οικονομικών απαιτήσεων (κόστος επένδυσης, λειτουργικό κόστος) για την επίτευξη της επιθυμητής ποιότητας των λυμάτων. Συγκεκριμένα, η εγκατάσταση επεξεργασίας λυμάτων Βόρειας Κυνουρίας επεξεργάζεται τα αστικά λύματα των Δ.Δ. Άστρους, Παραλίου Άστρους και Μελιγούς, καθώς και υγρά απόβλητα ξενοδοχειακών και βιοτεχνικών μονάδων της περιοχής που η σύστασή τους είναι ομοειδή με τα αστικά λύματα. Η εκροή των επεξεργασμένων λυμάτων, μετά την αναβάθμιση της εγκατάστασης, θα χρησιμοποιηθεί για άρδευση χώρων πρασίνου στην περιοχή των οικισμών Άστρους, Μελιγούς και Παραλίου Αστρους.

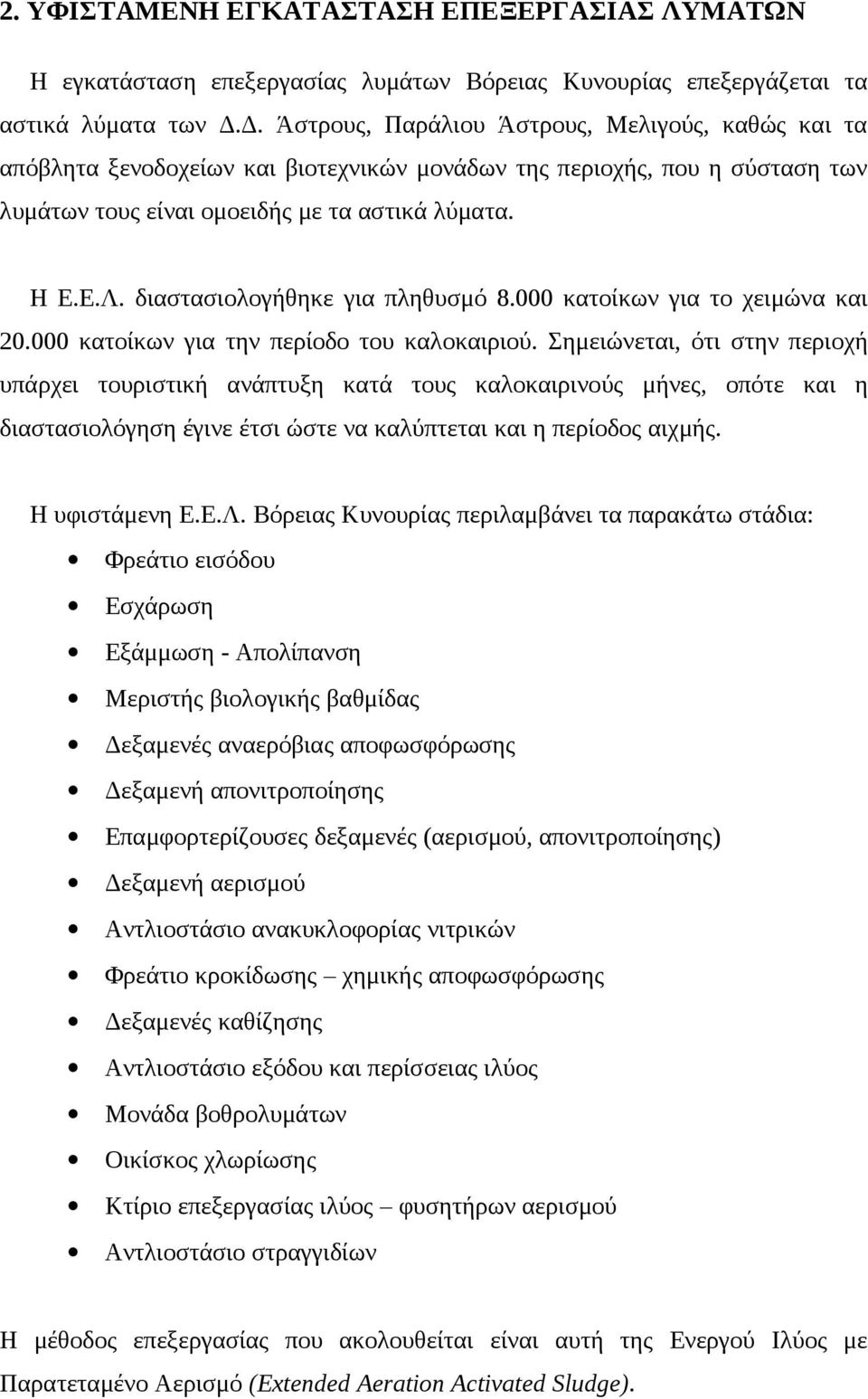

2 2. ΥΦΙΣΤΑΜΕΝΗ ΕΓΚΑΤΑΣΤΑΣΗ ΕΠΕΞΕΡΓΑΣΙΑΣ ΛΥΜΑΤΩΝ Η εγκατάσταση επεξεργασίας λυμάτων Βόρειας Κυνουρίας επεξεργάζεται τα αστικά λύματα των Δ.Δ. Άστρους, Παράλιου Άστρους, Μελιγούς, καθώς και τα απόβλητα ξενοδοχείων και βιοτεχνικών μονάδων της περιοχής, που η σύσταση των λυμάτων τους είναι ομοειδής με τα αστικά λύματα. Η Ε.Ε.Λ. διαστασιολογήθηκε για πληθυσμό κατοίκων για το χειμώνα και κατοίκων για την περίοδο του καλοκαιριού. Σημειώνεται, ότι στην περιοχή υπάρχει τουριστική ανάπτυξη κατά τους καλοκαιρινούς μήνες, οπότε και η διαστασιολόγηση έγινε έτσι ώστε να καλύπτεται και η περίοδος αιχμής. Η υφιστάμενη Ε.Ε.Λ. Βόρειας Κυνουρίας περιλαμβάνει τα παρακάτω στάδια: Φρεάτιο εισόδου Εσχάρωση Εξάμμωση - Απολίπανση Μεριστής βιολογικής βαθμίδας Δεξαμενές αναερόβιας αποφωσφόρωσης Δεξαμενή απονιτροποίησης Επαμφορτερίζουσες δεξαμενές (αερισμού, απονιτροποίησης) Δεξαμενή αερισμού Αντλιοστάσιο ανακυκλοφορίας νιτρικών Φρεάτιο κροκίδωσης χημικής αποφωσφόρωσης Δεξαμενές καθίζησης Αντλιοστάσιο εξόδου και περίσσειας ιλύος Μονάδα βοθρολυμάτων Οικίσκος χλωρίωσης Κτίριο επεξεργασίας ιλύος φυσητήρων αερισμού Αντλιοστάσιο στραγγιδίων Η μέθοδος επεξεργασίας που ακολουθείται είναι αυτή της Ενεργού Ιλύος με Παρατεταμένο Αερισμό (Extended Aeration Activated Sludge).

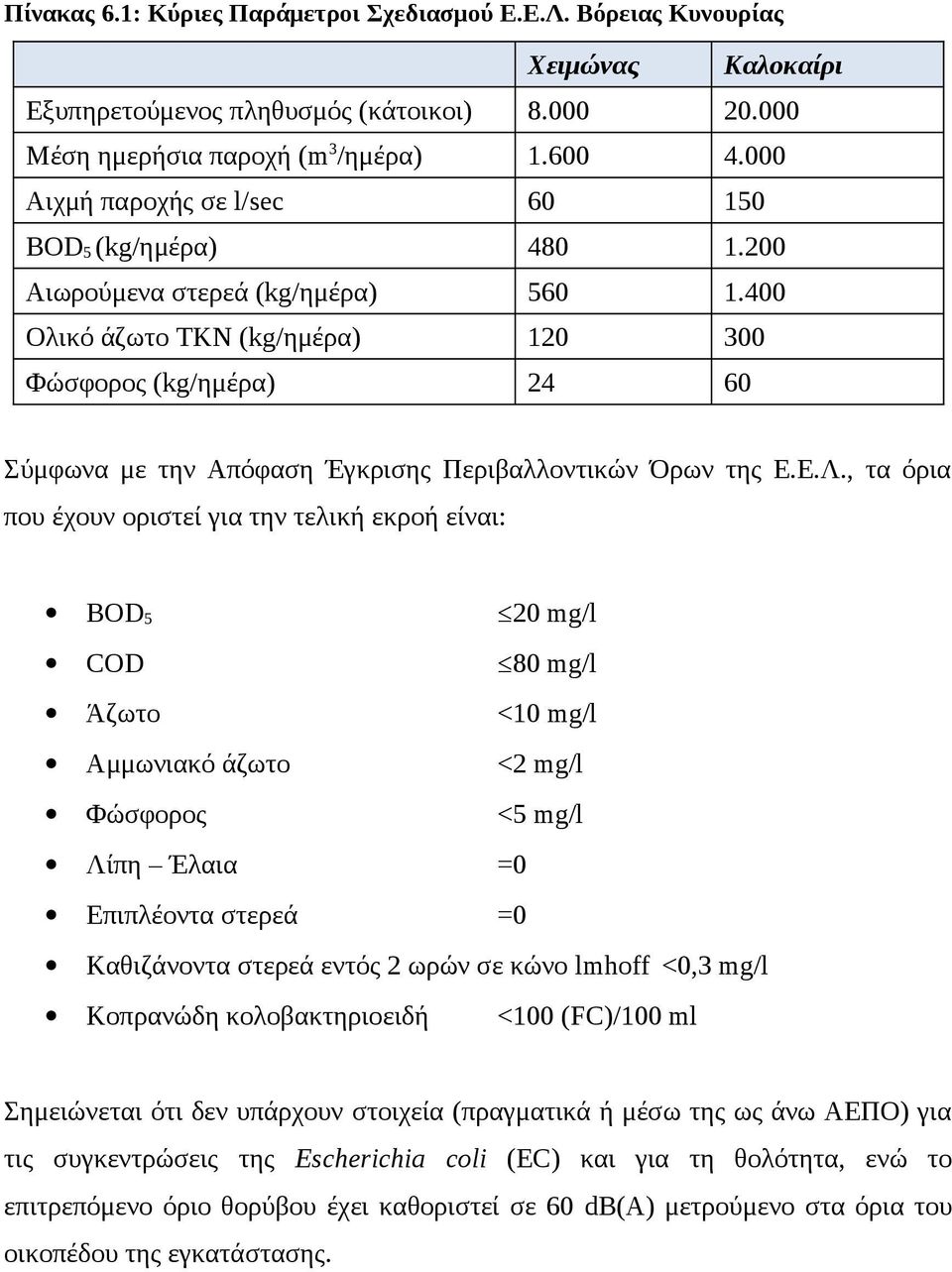

3 Πίνακας 6.1: Κύριες Παράμετροι Σχεδιασμού Ε.Ε.Λ. Βόρειας Κυνουρίας Χειμώνας Καλοκαίρι Εξυπηρετούμενος πληθυσμός (κάτοικοι) Μέση ημερήσια παροχή (m 3 /ημέρα) Αιχμή παροχής σε l/sec BOD 5 (kg/ημέρα) Αιωρούμενα στερεά (kg/ημέρα) Ολικό άζωτο ΤΚΝ (kg/ημέρα) Φώσφορος (kg/ημέρα) Σύμφωνα με την Απόφαση Έγκρισης Περιβαλλοντικών Όρων της Ε.Ε.Λ., τα όρια που έχουν οριστεί για την τελική εκροή είναι: ΒOD 5 20 mg/l COD 80 mg/l Άζωτο <10 mg/l Αμμωνιακό άζωτο <2 mg/l Φώσφορος <5 mg/l Λίπη Έλαια =0 Επιπλέοντα στερεά =0 Καθιζάνοντα στερεά εντός 2 ωρών σε κώνο lmhoff <0,3 mg/l Κοπρανώδη κολοβακτηριοειδή <100 (FC)/100 ml Σημειώνεται ότι δεν υπάρχουν στοιχεία (πραγματικά ή μέσω της ως άνω ΑΕΠΟ) για τις συγκεντρώσεις της Escherichia coli (EC) και για τη θολότητα, ενώ το επιτρεπόμενο όριο θορύβου έχει καθοριστεί σε 60 db(a) μετρούμενο στα όρια του οικοπέδου της εγκατάστασης.

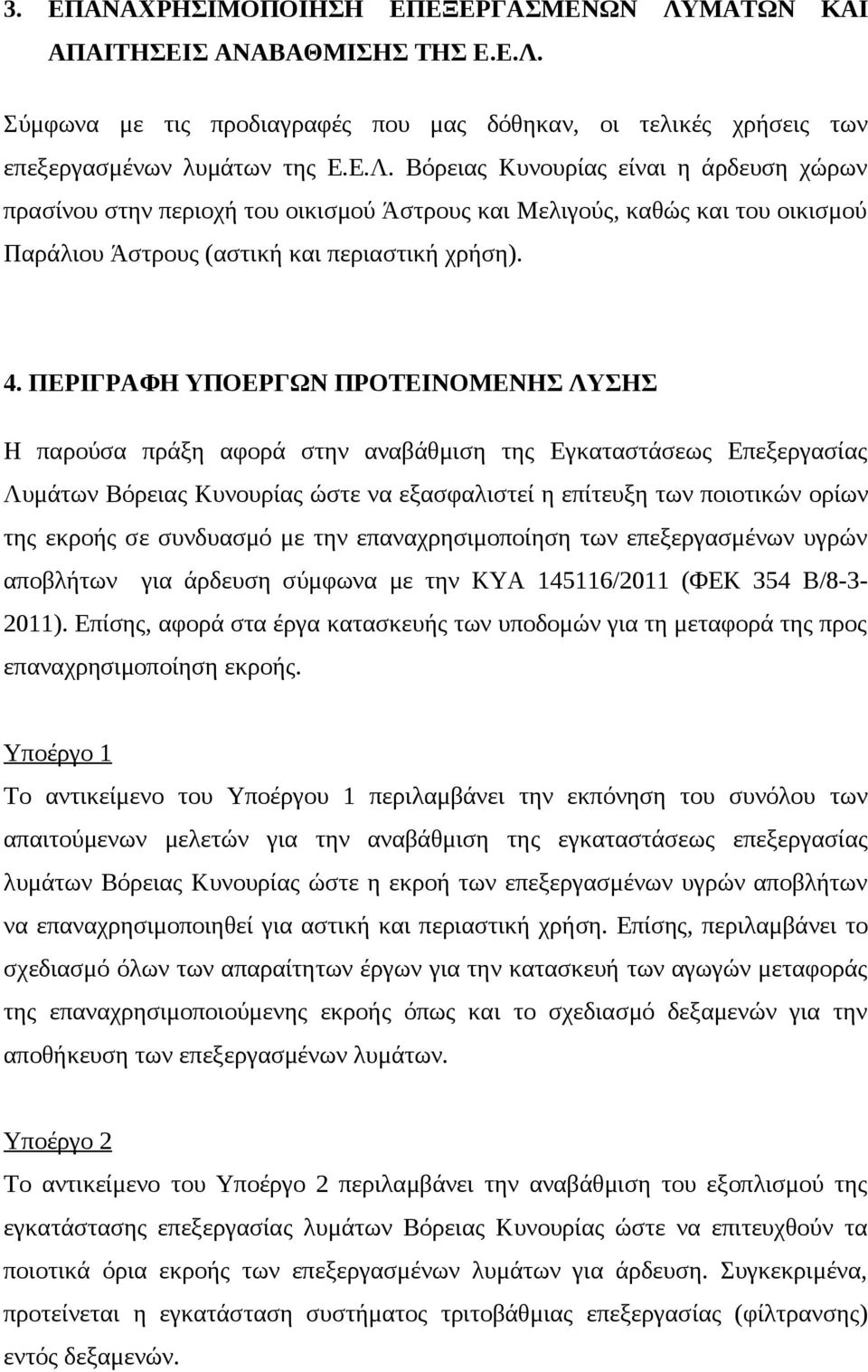

4 3. ΕΠΑΝΑΧΡΗΣΙΜΟΠΟΙΗΣΗ ΕΠΕΞΕΡΓΑΣΜΕΝΩΝ ΛΥΜΑΤΩΝ ΚΑΙ ΑΠΑΙΤΗΣΕΙΣ ΑΝΑΒΑΘΜΙΣΗΣ ΤΗΣ Ε.Ε.Λ. Σύμφωνα με τις προδιαγραφές που μας δόθηκαν, οι τελικές χρήσεις των επεξεργασμένων λυμάτων της Ε.Ε.Λ. Βόρειας Κυνουρίας είναι η άρδευση χώρων πρασίνου στην περιοχή του οικισμού Άστρους και Μελιγούς, καθώς και του οικισμού Παράλιου Άστρους (αστική και περιαστική χρήση). 4. ΠΕΡΙΓΡΑΦΗ ΥΠΟΕΡΓΩΝ ΠΡΟΤΕΙΝΟΜΕΝΗΣ ΛΥΣΗΣ Η παρούσα πράξη αφορά στην αναβάθμιση της Εγκαταστάσεως Επεξεργασίας Λυμάτων Βόρειας Κυνουρίας ώστε να εξασφαλιστεί η επίτευξη των ποιοτικών ορίων της εκροής σε συνδυασμό με την επαναχρησιμοποίηση των επεξεργασμένων υγρών αποβλήτων για άρδευση σύμφωνα με την ΚΥΑ /2011 (ΦΕΚ 354 Β/ ). Επίσης, αφορά στα έργα κατασκευής των υποδομών για τη μεταφορά της προς επαναχρησιμοποίηση εκροής. Υποέργο 1 Το αντικείμενο του Υποέργου 1 περιλαμβάνει την εκπόνηση του συνόλου των απαιτούμενων μελετών για την αναβάθμιση της εγκαταστάσεως επεξεργασίας λυμάτων Βόρειας Κυνουρίας ώστε η εκροή των επεξεργασμένων υγρών αποβλήτων να επαναχρησιμοποιηθεί για αστική και περιαστική χρήση. Επίσης, περιλαμβάνει το σχεδιασμό όλων των απαραίτητων έργων για την κατασκευή των αγωγών μεταφοράς της επαναχρησιμοποιούμενης εκροής όπως και το σχεδιασμό δεξαμενών για την αποθήκευση των επεξεργασμένων λυμάτων. Υποέργο 2 Το αντικείμενο του Υποέργο 2 περιλαμβάνει την αναβάθμιση του εξοπλισμού της εγκατάστασης επεξεργασίας λυμάτων Βόρειας Κυνουρίας ώστε να επιτευχθούν τα ποιοτικά όρια εκροής των επεξεργασμένων λυμάτων για άρδευση. Συγκεκριμένα, προτείνεται η εγκατάσταση συστήματος τριτοβάθμιας επεξεργασίας (φίλτρανσης) εντός δεξαμενών.

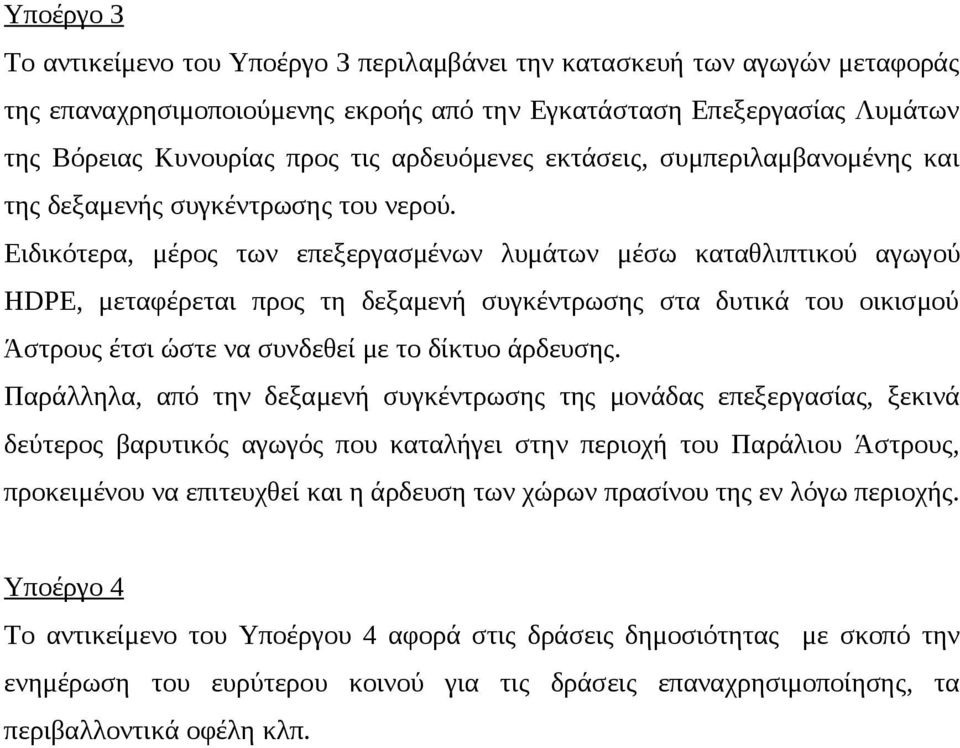

5 Υποέργο 3 Το αντικείμενο του Υποέργο 3 περιλαμβάνει την κατασκευή των αγωγών μεταφοράς της επαναχρησιμοποιούμενης εκροής από την Εγκατάσταση Επεξεργασίας Λυμάτων της Βόρειας Κυνουρίας προς τις αρδευόμενες εκτάσεις, συμπεριλαμβανομένης και της δεξαμενής συγκέντρωσης του νερού. Ειδικότερα, μέρος των επεξεργασμένων λυμάτων μέσω καταθλιπτικού αγωγού HDPE, μεταφέρεται προς τη δεξαμενή συγκέντρωσης στα δυτικά του οικισμού Άστρους έτσι ώστε να συνδεθεί με το δίκτυο άρδευσης. Παράλληλα, από την δεξαμενή συγκέντρωσης της μονάδας επεξεργασίας, ξεκινά δεύτερος βαρυτικός αγωγός που καταλήγει στην περιοχή του Παράλιου Άστρους, προκειμένου να επιτευχθεί και η άρδευση των χώρων πρασίνου της εν λόγω περιοχής. Υποέργο 4 Το αντικείμενο του Υποέργου 4 αφορά στις δράσεις δημοσιότητας με σκοπό την ενημέρωση του ευρύτερου κοινού για τις δράσεις επαναχρησιμοποίησης, τα περιβαλλοντικά οφέλη κλπ.

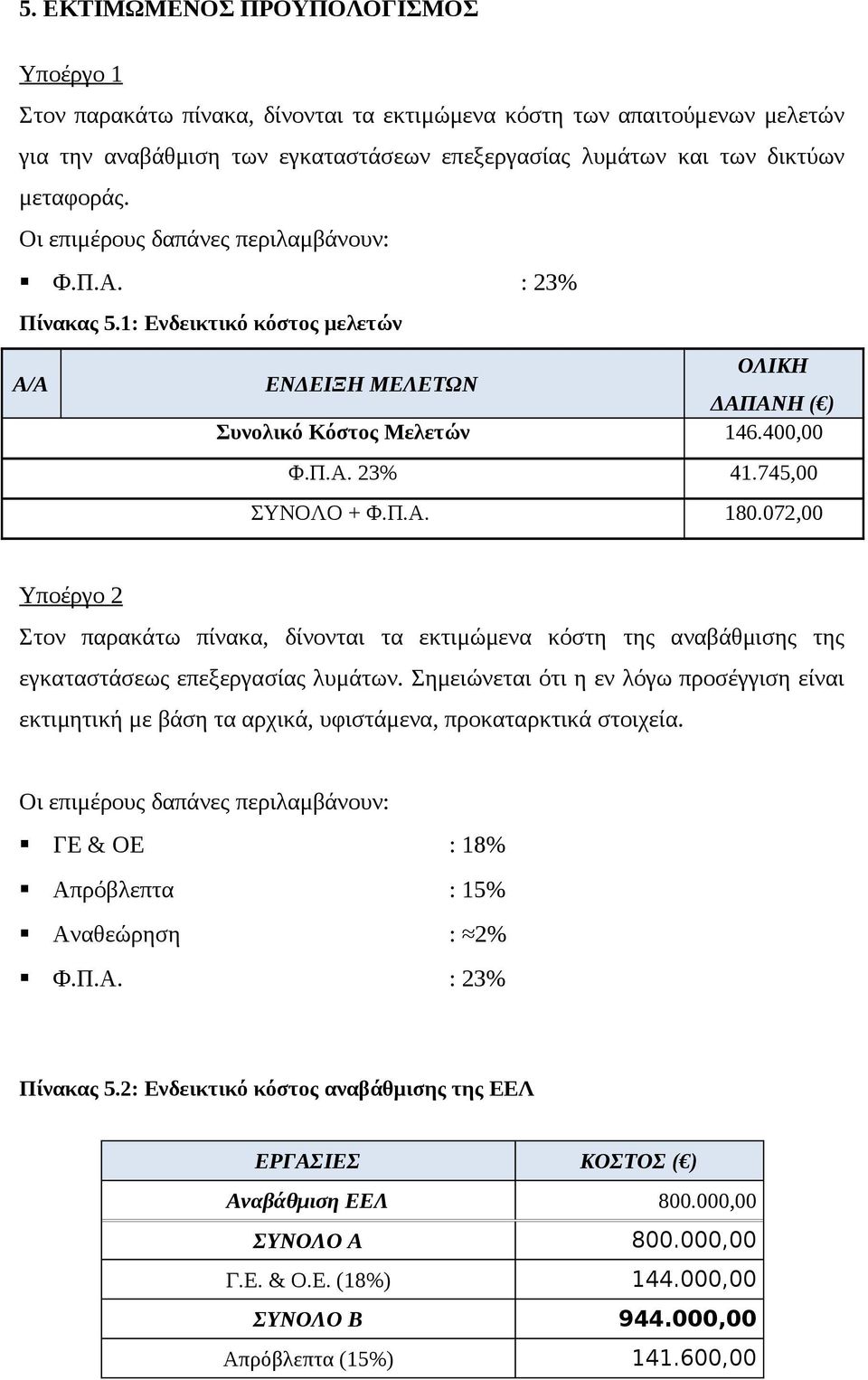

6 5. ΕΚΤΙΜΩΜΕΝΟΣ ΠΡΟΥΠΟΛΟΓΙΣΜΟΣ Υποέργο 1 Στον παρακάτω πίνακα, δίνονται τα εκτιμώμενα κόστη των απαιτούμενων μελετών για την αναβάθμιση των εγκαταστάσεων επεξεργασίας λυμάτων και των δικτύων μεταφοράς. Οι επιμέρους δαπάνες περιλαμβάνουν: Φ.Π.Α. : 23% Πίνακας 5.1: Ενδεικτικό κόστος μελετών Α/Α ΕΝΔΕΙΞΗ ΜΕΛΕΤΩΝ ΟΛΙΚΗ ΔΑΠΑΝΗ ( ) Συνολικό Κόστος Μελετών ,00 Φ.Π.Α. 23% ,00 ΣΥΝΟΛΟ + Φ.Π.Α ,00 Υποέργο 2 Στον παρακάτω πίνακα, δίνονται τα εκτιμώμενα κόστη της αναβάθμισης της εγκαταστάσεως επεξεργασίας λυμάτων. Σημειώνεται ότι η εν λόγω προσέγγιση είναι εκτιμητική με βάση τα αρχικά, υφιστάμενα, προκαταρκτικά στοιχεία. Οι επιμέρους δαπάνες περιλαμβάνουν: ΓΕ & ΟΕ : 18% Απρόβλεπτα : 15% Αναθεώρηση : 2% Φ.Π.Α. : 23% Πίνακας 5.2: Ενδεικτικό κόστος αναβάθμισης της ΕΕΛ ΕΡΓΑΣΙΕΣ ΚΟΣΤΟΣ ( ) Αναβάθμιση ΕΕΛ ,00 ΣΥΝΟΛΟ Α ,00 Γ.Ε. & Ο.Ε. (18%) ,00 ΣΥΝΟΛΟ Β ,00 Απρόβλεπτα (15%) ,00

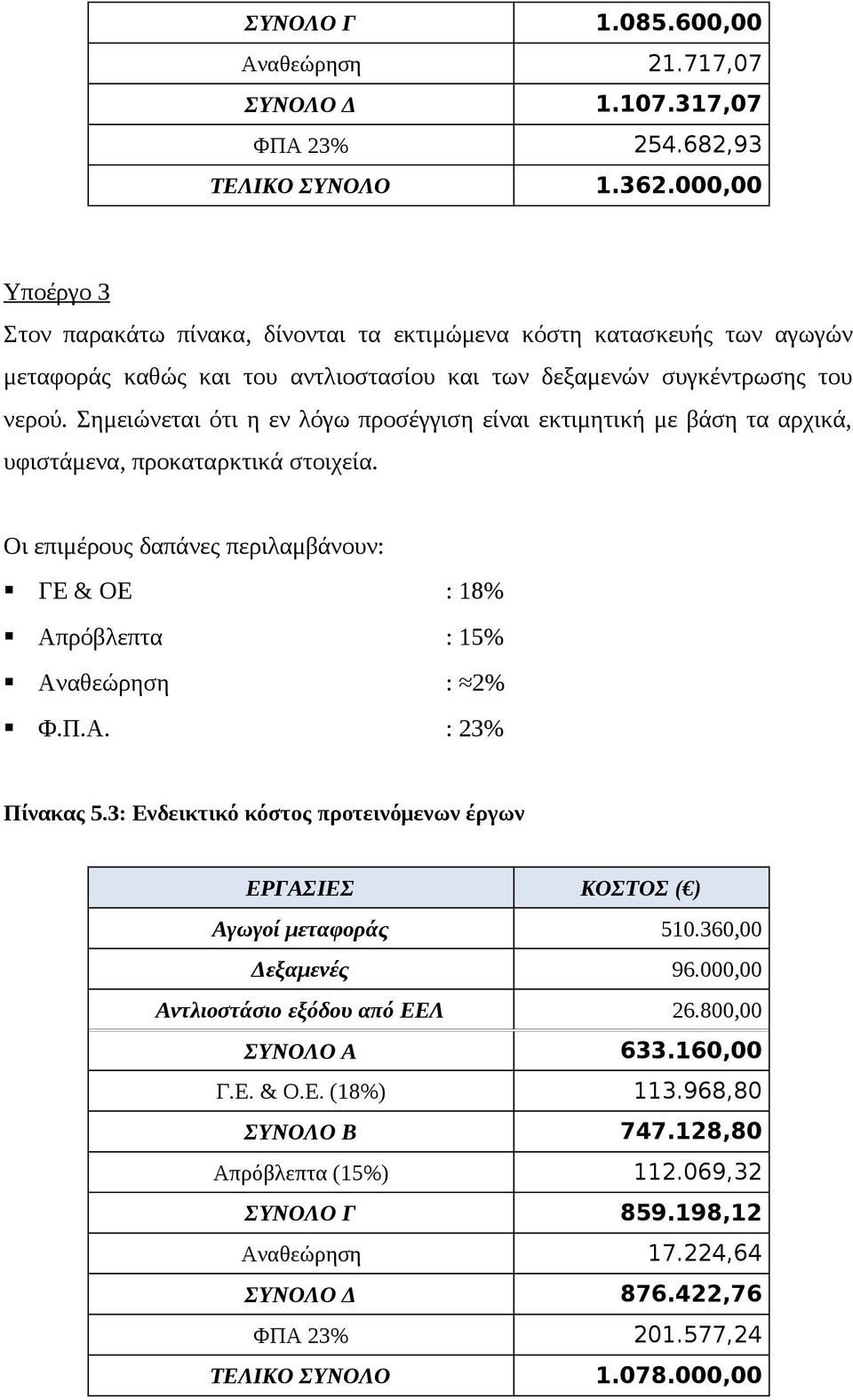

7 ΣΥΝΟΛΟ Γ ,00 Αναθεώρηση ,07 ΣΥΝΟΛΟ Δ ,07 ΦΠΑ 23% ,93 ΤΕΛΙΚΟ ΣΥΝΟΛΟ ,00 Υποέργο 3 Στον παρακάτω πίνακα, δίνονται τα εκτιμώμενα κόστη κατασκευής των αγωγών μεταφοράς καθώς και του αντλιοστασίου και των δεξαμενών συγκέντρωσης του νερού. Σημειώνεται ότι η εν λόγω προσέγγιση είναι εκτιμητική με βάση τα αρχικά, υφιστάμενα, προκαταρκτικά στοιχεία. Οι επιμέρους δαπάνες περιλαμβάνουν: ΓΕ & ΟΕ : 18% Απρόβλεπτα : 15% Αναθεώρηση : 2% Φ.Π.Α. : 23% Πίνακας 5.3: Ενδεικτικό κόστος προτεινόμενων έργων ΕΡΓΑΣΙΕΣ ΚΟΣΤΟΣ ( ) Αγωγοί μεταφοράς ,00 Δεξαμενές ,00 Αντλιοστάσιο εξόδου από ΕΕΛ ,00 ΣΥΝΟΛΟ Α ,00 Γ.Ε. & Ο.Ε. (18%) ,80 ΣΥΝΟΛΟ Β ,80 Απρόβλεπτα (15%) ,32 ΣΥΝΟΛΟ Γ ,12 Αναθεώρηση ,64 ΣΥΝΟΛΟ Δ ,76 ΦΠΑ 23% ,24 ΤΕΛΙΚΟ ΣΥΝΟΛΟ ,00

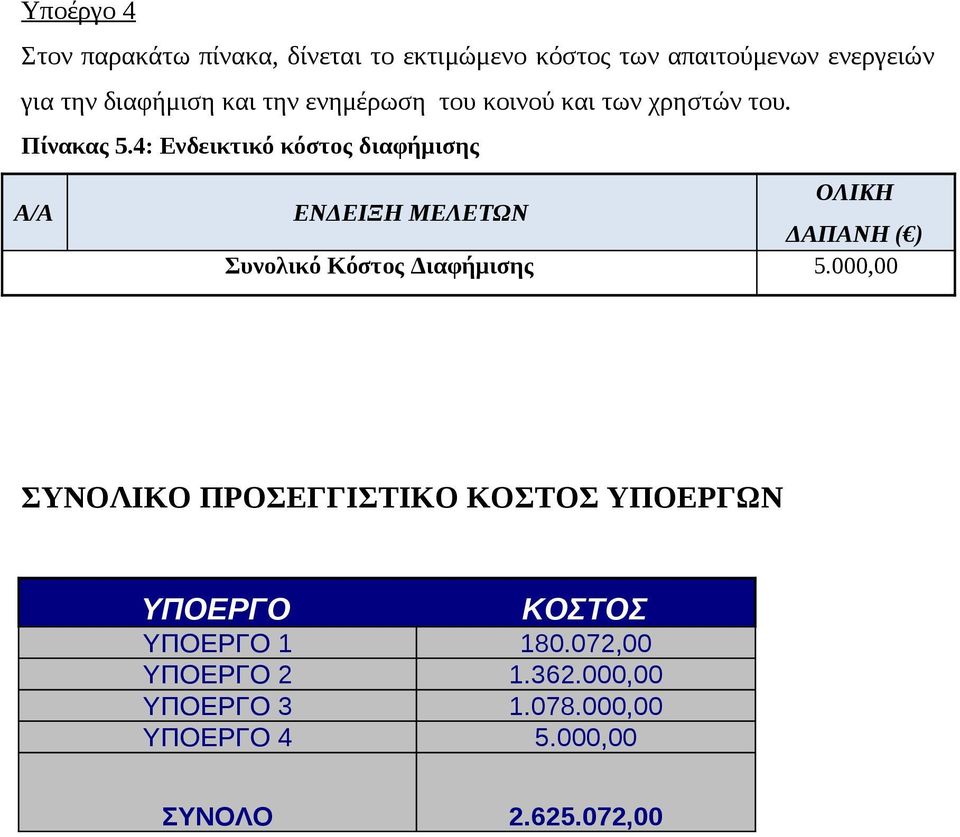

8 Υποέργο 4 Στον παρακάτω πίνακα, δίνεται το εκτιμώμενο κόστος των απαιτούμενων ενεργειών για την διαφήμιση και την ενημέρωση του κοινού και των χρηστών του. Πίνακας 5.4: Ενδεικτικό κόστος διαφήμισης Α/Α ΕΝΔΕΙΞΗ ΜΕΛΕΤΩΝ ΟΛΙΚΗ ΔΑΠΑΝΗ ( ) Συνολικό Κόστος Διαφήμισης 5.000,00 ΣΥΝΟΛΙΚΟ ΠΡΟΣΕΓΓΙΣΤΙΚΟ ΚΟΣΤΟΣ ΥΠΟΕΡΓΩΝ ΥΠΟΕΡΓΟ ΚΟΣΤΟΣ ΥΠΟΕΡΓΟ ,00 ΥΠΟΕΡΓΟ ,00 ΥΠΟΕΡΓΟ ,00 ΥΠΟΕΡΓΟ ,00 ΣΥΝΟΛΟ ,00
